फ़ैक्टरी ऊर्जा प्रबंधन के लिए 130kW औद्योगिक बैटरी ऊर्जा भंडारण प्रणाली

यह प्रणाली किस लिए है

अधिकांश वाणिज्यिक बिजली बिलों में दो अलग-अलग शुल्क होते हैं: आपके द्वारा उपभोग की जाने वाली ऊर्जा, और बिलिंग अवधि में आपके उच्चतम आधे घंटे के ड्रा द्वारा निर्धारित मांग शुल्क। जुलाई की एक ख़राब दोपहर पूरे महीने के लिए मांग शुल्क निर्धारित कर सकती है। इसी समस्या को हल करने के लिए फ़ैक्टरी ऊर्जा प्रबंधन के लिए यह 130kW औद्योगिक बैटरी ऊर्जा भंडारण प्रणाली बनाई गई है।

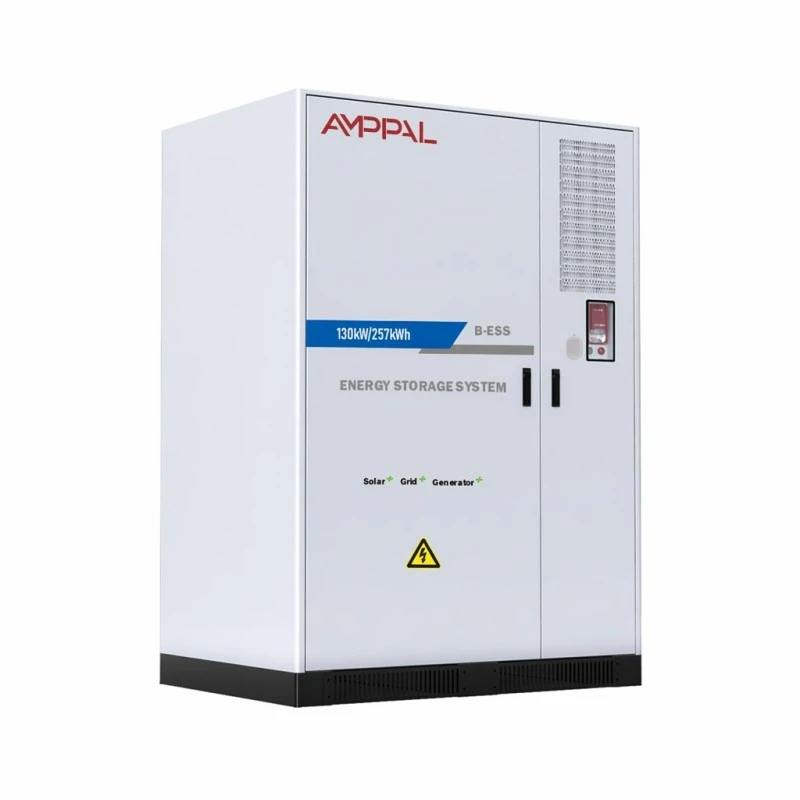

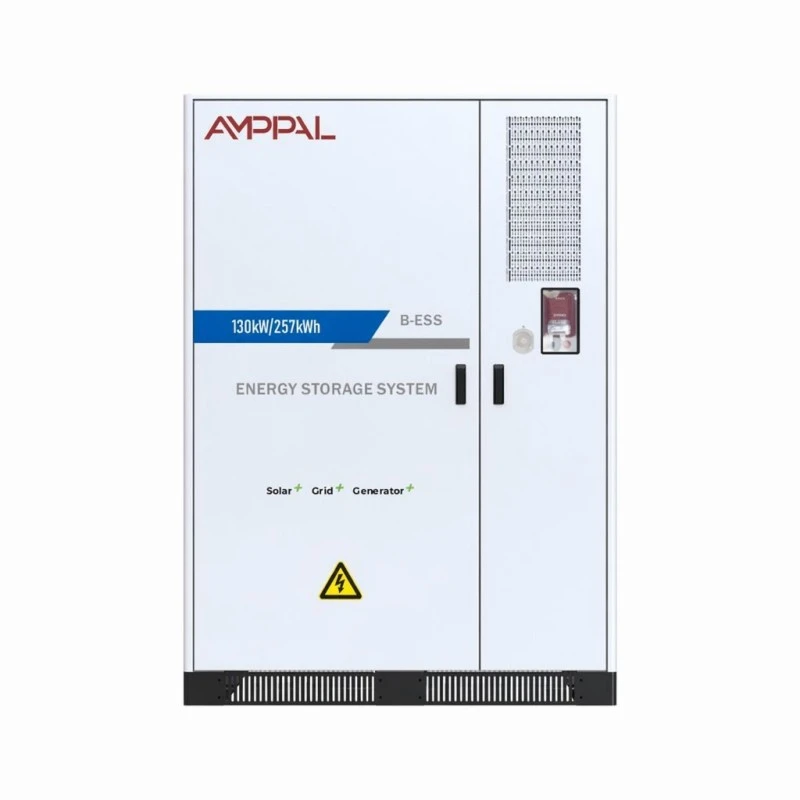

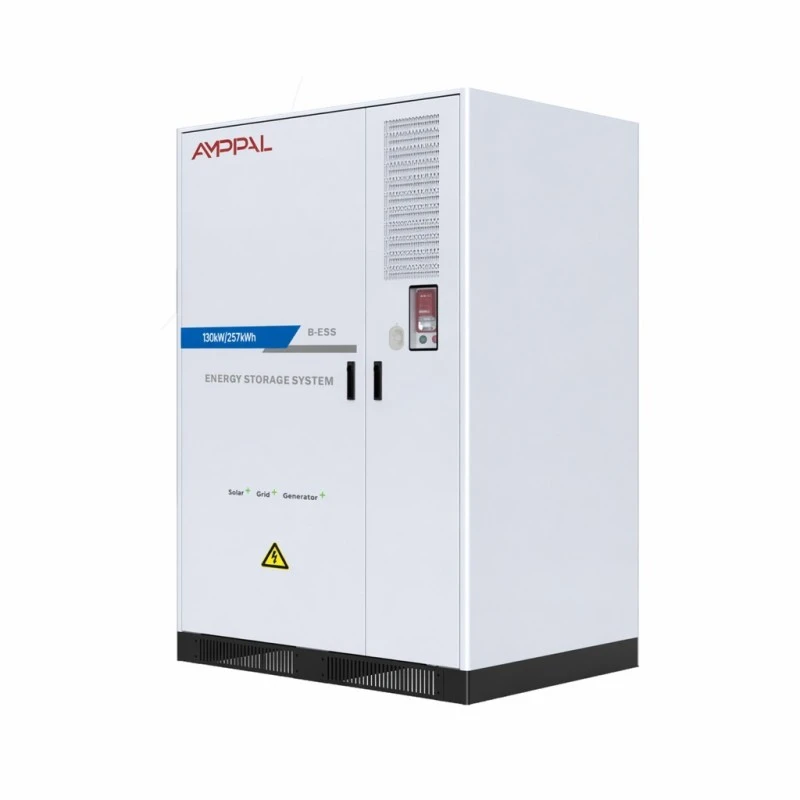

एएफ 130 किलोवाट/257 किलोवाट कैबिनेट तब चार्ज करता है जब टैरिफ कम होता है या आपका सौर सरणी अधिशेष उत्पादन कर रहा होता है, फिर जब लोड आपकी मांग सीमा तक पहुंचता है तो इमारत में डिस्चार्ज हो जाता है। 0.5C पर यह लगभग दो घंटे तक 130kW प्रदान कर सकता है - जो एक सामान्य औद्योगिक शिखर विंडो को कवर करने के लिए पर्याप्त है।

यह ऑन-ग्रिड और ऑफ-ग्रिड पर काम करता है, इसलिए वही संपत्ति आपको आउटेज के दौरान भी कवर करती है। उन साइटों के लिए जहां बिजली कटौती से उत्पादन रुक जाता है, वह दूसरा कार्य अक्सर अपने आप ही खरीदारी को उचित ठहरा देता है।

विशिष्टता विकल्प जो पेबैक को प्रभावित करते हैं

1P256S स्ट्रिंग में LFP 3.2V/314Ah सेल: बड़े-प्रारूप वाले सेल का मतलब है कम कनेक्शन, और कम कनेक्शन का मतलब है आठ साल की सेवा जीवन में कम विफलता बिंदु।

>0.5C और 25°C पर 80% ऊर्जा प्रतिधारण के साथ 8000 चक्र: प्रति कार्य दिवस एक चक्र जो नाममात्र जीवन के बीस वर्ष से अधिक है, इसलिए साइकिल चलाना शायद ही कभी सीमित कारक होता है।

रेटेड पावर पर THDi 3% से कम: आपके भवन के अन्य उपकरण बैटरी होस्ट करने के लिए हार्मोनिक्स जुर्माना नहीं देते हैं।

पावर फैक्टर पूर्ण -1 से 1 रेंज में समायोज्य है, जो सिस्टम को निष्क्रिय संपत्ति के रूप में बैठे रहने के बजाय निष्क्रिय होने पर साइट पावर फैक्टर को सही करने देता है।

दोहरी अग्नि सुरक्षा - एयरोसोल प्लस पेरफ्लूरोहेक्सानोन - पैक और कैबिनेट दोनों स्तरों पर। बीमाकर्ता तेजी से व्यावसायिक प्रतिष्ठानों पर दो-चरणीय दमन की मांग कर रहे हैं।

निष्क्रिय शीतलन के बजाय बुद्धिमान एयर कंडीशनिंग: सेल तापमान स्ट्रिंग के पार भी रहता है, जो वास्तव में निर्धारित करता है कि आप 8000 चक्र तक पहुंचते हैं या नहीं।

तकनीकी निर्देश

वे साइटें जहां नंबर काम करते हैं

भारी मोटर स्टार्ट वाले विनिर्माण संयंत्र: छोटी चोटियों द्वारा संचालित मांग शुल्क भंडारण के लिए सबसे स्पष्ट भुगतान का मामला है।

उच्च दोपहर के एचवीएसी लोड वाली व्यावसायिक इमारतें: सस्ते टैरिफ पर रात भर चार्ज करें, कूलिंग पीक के माध्यम से डिस्चार्ज करें।

मौजूदा रूफटॉप सोलर और निर्यात सीमा वाली साइटें: अधिशेष उत्पादन को कम करने या कम फीड-इन दरों पर निर्यात करने के बजाय संग्रहीत करें।

डीजल बैकअप चलाने वाली सुविधाएं: ईएमएस पीवी, बैटरी और जनरेटर का समन्वय करता है, जनरेटर चलाने के घंटे और ईंधन खर्च में कटौती करता है।

ईवी चार्जिंग डिपो: ग्रिड कनेक्शन को बफर करें ताकि चार्जर्स का एक बैंक महंगी आपूर्ति अपग्रेड के लिए बाध्य न हो।

पीक शेविंग वास्तव में कैसे चलती है

ईएमएस साइट मीटर पर लगातार नजर रखता है। आप एक मांग सीमा निर्धारित करते हैं - आम तौर पर आपकी अनुबंधित क्षमता के ठीक नीचे - और जब भी मापा गया लोड अन्यथा इसे पार कर जाता है तो सिस्टम डिस्चार्ज हो जाता है। मोटर स्टार्ट और इसी तरह की छोटी चोटियों को पकड़ने के लिए प्रतिक्रिया काफी तेज है।

रिचार्जिंग अवसरवादी के बजाय निर्धारित है। नियंत्रक आपके टैरिफ कैलेंडर को देखता है और ऑफ-पीक घंटों के दौरान या उससे पहले बैटरी को फिर से भरता है यदि पीवी सरणी इमारत की खपत से अधिक उत्पन्न कर रही है।

ऑफ-ग्रिड मोड में वैकल्पिक एसटीएस ग्रिड विफल होने पर साइट को बैटरी आपूर्ति में स्थानांतरित कर देता है। मानक क्षमता 240-500 किलोवाट है जिसमें बड़ी इकाइयाँ उपलब्ध हैं, और स्थानांतरण इतना तेज़ है कि आईटी उपकरण और नियंत्रण प्रणालियाँ रिबूट होने के बजाय चालू रहती हैं।

सुरक्षा इंजीनियरिंग और प्रमाणन

बैटरी पैक CE और RoHS से प्रमाणित हैं; पूरा सिस्टम शिपिंग और साइट अनुमोदन के लिए UN38.3 और MSDS दस्तावेज़ीकरण करता है।

दो-चरणीय आग दमन: एयरोसोल पैक स्तर पर कार्य करता है जबकि पेरफ्लूरोहेक्सानोन दो अलग-अलग विफलता पैमानों को संबोधित करते हुए कैबिनेट वॉल्यूम की रक्षा करता है।

विद्युत डिब्बे के साथ IP54 संलग्नक बैटरी डिब्बे से अलग है, इसलिए एक में थर्मल घटना दूसरे के माध्यम से प्रसारित नहीं होती है।

असेंबली से पहले प्रत्येक पैक की क्षमता-वर्गीकरण किया जाता है और आंतरिक-प्रतिरोध का मिलान किया जाता है। 256-श्रृंखला स्ट्रिंग में बेमेल कोशिकाएं समय से पहले क्षमता हानि का क्लासिक कारण हैं।

इन्सुलेशन और ढांकता हुआ परीक्षण 100% असेंबल सिस्टम पर किया जाता है, जिसके परिणाम सीरियल नंबर के सामने दर्ज किए जाते हैं।

ऑपरेटिंग लिफ़ाफ़े को 0°C से +50°C और बिना संक्षेपण के 95% आर्द्रता तक सत्यापित किया जाता है।

हमारे यूक्विंग प्लांट में अनुक्रम बनाएं

1. सेल सेवन - आपूर्तिकर्ता के घोषित मूल्यों के विरुद्ध क्षमता और आंतरिक प्रतिरोध के लिए प्रत्येक बैच का नमूना लिया जाता है।

2. सेल ग्रेडिंग और मिलान - कोशिकाओं को क्रमबद्ध किया जाता है ताकि प्रत्येक स्ट्रिंग एक संकीर्ण प्रदर्शन बैंड से बनी हो।

3. पैक असेंबली - बसबार वेल्डिंग, बीएमएस वायरिंग और पैक-स्तरीय इन्सुलेशन परीक्षण।

4. कैबिनेट निर्माण - शीट धातु को काटा, बनाया और वेल्ड किया गया, फिर पूर्व-उपचार किया गया और पाउडर-लेपित किया गया।

5. एकीकरण - पैक्स, पीसीएस, एयर कंडीशनिंग, अग्नि शमन और ईएमएस स्थापित और कैबिनेट में वायर्ड।

6. कमीशनिंग परीक्षण - सेल-स्तरीय तापमान और वोल्टेज लॉगिंग के साथ 0.5C पर पूर्ण चार्ज और डिस्चार्ज।

7. ग्रिड सिमुलेशन - प्रोग्रामयोग्य एसी स्रोत के विरुद्ध ऑन-ग्रिड और ऑफ-ग्रिड स्थानांतरण सत्यापित।

8. पैकिंग - कैबिनेट को एक प्रबलित फूस से सुरक्षित किया गया, शॉक संकेतक लगाए गए, फिर समुद्री माल ढुलाई के लिए क्रेट किया गया।

क्या 130kW/257kWh सही आकार है?

साइज़िंग आपके लोड प्रोफ़ाइल के अनुसार होती है, न कि आपके भवन क्षेत्र के अनुसार। आधे घंटे के मीटर डेटा के बारह महीने खींचें और अपनी चोटियों के आकार को देखें: बेसलाइन से कितना ऊपर, और कितनी देर तक। 130kW/257kWh सिस्टम 130kW तक की अधिकतम क्षमता को लगभग दो घंटे तक कवर करता है।

यदि आपकी चोटियाँ छोटी लेकिन ऊँची हैं - मान लीजिए बीस मिनट के लिए 250 किलोवाट - तो आपको अधिक बिजली और कम ऊर्जा की आवश्यकता है, और एक अलग कॉन्फ़िगरेशन बेहतर अनुकूल है। यदि वे पूरे दिन चलते हैं, तो यह सिस्टम जल्दी डिस्चार्ज हो जाएगा और दोपहर में आपको खुला छोड़ देगा।

टैरिफ को लेकर भी ईमानदार रहें. जहां मांग शुल्क कम या अनुपस्थित हैं, अकेले पीक शेविंग से उचित अवधि के भीतर शायद ही कभी भुगतान मिलता है। उस स्थिति में व्यवसाय का मामला बैकअप मूल्य या सौर स्व-उपभोग से आना चाहिए, और हम आपके प्रतिबद्ध होने से पहले इसे स्थापित करना चाहेंगे।

अन्य आपूर्तिकर्ताओं से क्या तुलना करें?

बताई गई अवधारण सीमा के साथ 0.5C पर चक्र जीवन के लिए पूछें। तापमान, दर और अवधारण प्रतिशत के बिना एक चक्र का आंकड़ा अर्थहीन है।

पूछें कि केवल कैबिनेट स्तर पर ही नहीं, बल्कि पैक स्तर पर भी अग्नि सुरक्षा क्या शामिल है। कई उद्धरण केवल एक को ही कवर करते हैं।

पूछें कि क्या बताई गई दक्षता सिस्टम स्तर पर राउंड-ट्रिप है या केवल डीसी-साइड पर। हमारा 0.5C पर अधिकतम 88% है, जो पूरे सिस्टम में मापा जाता है।

मौजूदा पीवी इनवर्टर और जनरेटर के साथ ईएमएस एकीकरण के बारे में पूछें - बाद में एक असंगत ईएमएस को फिर से लगाने में नियंत्रक की तुलना में अधिक लागत आती है।

वाणिज्यिक शर्तें: मानक कॉन्फ़िगरेशन के लिए उत्पादन 25-35 कार्य दिवस, 5 साल की वारंटी, ऑर्डर पर विस्तारित कवर उपलब्ध है।

2800 किलोग्राम कैबिनेट की शिपिंग

कैबिनेट का माप 1550 × 1268.5 × 2185 मिमी और वजन 2800 किलोग्राम है, इसलिए यह फोर्कलिफ्ट या क्रेन के लिए पहुंच योग्य उठाने वाले बिंदुओं के साथ एक प्रबलित स्टील-फ्रेम वाले फूस पर एकल इकाई के रूप में जहाज करता है।

20 फुट के कंटेनर में दो अलमारियाँ फिट होती हैं; ब्रेसिंग के आधार पर 40 फुट ऊंचे क्यूब में पांच से छह फिट होते हैं। बैटरियों को समुद्री माल ढुलाई के लिए UN3480 खतरनाक सामान के रूप में वर्गीकृत किया गया है - हम घोषणा, और UN38.3 परीक्षण रिपोर्ट और कागजी कार्रवाई के साथ MSDS जहाज को संभालते हैं।

शर्तें एफओबी निंगबो या शंघाई हैं, सीआईएफ उपलब्ध है। इस भार और वर्गीकरण पर हवाई माल ढुलाई व्यावहारिक नहीं है। खतरनाक सामान की बुकिंग के लिए अतिरिक्त समय की अनुमति दें, जो आम तौर पर सामान्य कार्गो की तुलना में नौकायन कार्यक्रम में एक सप्ताह जोड़ता है।

वारंटी और दीर्घकालिक सेवा

संपूर्ण प्रणाली के रूप में बैटरी पैक, पीसीएस, ईएमएस, थर्मल प्रबंधन और आग दमन को कवर करने वाली पांच साल की वारंटी।

वैकल्पिक 4G के साथ CAN, ईथरनेट या RS485 पर रिमोट मॉनिटरिंग। हम सेल-स्तरीय डेटा पढ़ सकते हैं और सिस्टम क्षमता को प्रभावित करने से पहले एक कमजोर मॉड्यूल की पहचान कर सकते हैं।

वार्षिक सेवा यात्रा की सिफारिश: एयर फिल्टर प्रतिस्थापन, अग्नि शमन निरीक्षण, टर्मिनल टॉर्क जांच और क्षमता सत्यापन।

प्रतिस्थापन पैक स्टॉक में रखे जाते हैं और 5-7 कार्य दिवसों के भीतर भेज दिए जाते हैं; पूरे कैबिनेट को ऑफ़लाइन किए बिना एक भी विफल पैक को बदला जा सकता है।

ऑर्डर के समय आठ या दस साल तक की विस्तारित वारंटी उपलब्ध है, जिसकी कीमत आपकी अपेक्षित साइकलिंग प्रोफ़ाइल के अनुरूप है।

स्थापना और संचालन संबंधी गलतियाँ

गलत: कैबिनेट को बिना किसी मंजूरी के दीवार के सामने रखना। दाएं: मैनुअल में वेंटिलेशन क्लीयरेंस का पालन करें। एयर-कूल्ड सिस्टम आसपास की हवा में गर्मी को अस्वीकार करते हैं और ऐसा करने के लिए जगह की आवश्यकता होती है।

गलत: एक ही महीने के बिल से मांग सीमा निर्धारित करना। दाएं: बारह महीने के अंतराल डेटा का उपयोग करें। मौसमी शिखर ऑपरेटरों को परेशान करते हैं।

ग़लत: यह मान लेना कि बैटरी आउटेज के दौरान पूरी साइट को कवर कर लेती है। दाएं: अपने क्रिटिकल लोड सर्किट को जानबूझकर आकार दें। 130kW पर्याप्त है लेकिन यह असीमित नहीं है।

गलत: लागत बचाने के लिए वार्षिक फ़िल्टर परिवर्तन को छोड़ना। दाएं: प्रतिबंधित वायु प्रवाह सेल तापमान बढ़ाता है, और ऊंचा तापमान क्षमता हानि का सबसे तेज़ मार्ग है।

गलत: वहां स्थापित करना जहां बाढ़ का खतरा हो। दाएँ: IP54 धूल और छींटों से बचाता है, खड़े पानी से नहीं। यदि साइट पर बाढ़ का कोई इतिहास है तो कुर्सी को ऊपर उठाएं।

ऑपरेटर्स क्या रिपोर्ट करते हैं

बर्सा, तुर्की में एक कपड़ा संयंत्र ने लूम मोटर स्टार्ट से मांग शुल्क का प्रबंधन करने के लिए 2025 की शुरुआत में इनमें से एक प्रणाली को चालू किया। उनके इलेक्ट्रिकल इंजीनियर ने बताया कि पहले पूर्ण बिलिंग महीने में मांग शिखर में लगभग 90kW की गिरावट आई, और नोट किया कि उनके लोड पैटर्न के लिए सीमा को सही ढंग से सेट करने से पहले ईएमएस को ट्यूनिंग में कुछ सप्ताह लगे।

नैरोबी में एक कोल्ड-स्टोरेज ऑपरेटर ने पीक शेविंग के बजाय मुख्य रूप से बैकअप के लिए सिस्टम खरीदा। उनकी प्रतिक्रिया व्यावहारिक थी: ग्रिड आउटेज, जिसका मतलब पहले मिनटों के भीतर जनरेटर शुरू करना था, अब किसी का ध्यान नहीं जाता है, हालांकि उन्होंने हमें लंबे समय तक आउटेज के बाद कम-एसओसी अलार्म सीमा को ऊपर की ओर समायोजित करने के लिए कहा था।

कजाकिस्तान में एक कार्यालय परिसर में दो अलमारियाँ चलाने वाले एक वाणिज्यिक मकान मालिक ने एयर कंडीशनिंग के शोर पर टिप्पणी की - जो बगल के कार पार्क में सुनाई दे रहा था, जिसकी उन्हें उम्मीद नहीं थी। हमने यूनिट को संशोधित करने के बजाय एक अनुशंसित ध्वनिक स्क्रीन लेआउट प्रदान किया।

अक्सर पूछे जाने वाले प्रश्नों

प्रश्न: यह कब तक 130 किलोवाट की आपूर्ति कर सकता है?

उत्तर: 0.5C पर पूर्ण चार्ज से लगभग दो घंटे, डिस्चार्ज की बताई गई गहराई पर उपयोग करने योग्य 257kWh देता है।

प्रश्न: क्या यह ग्रिड के बिना काम करता है?

उत्तर: हां, वैकल्पिक एसटीएस के साथ ऑफ-ग्रिड मोड में। मानक स्थानांतरण क्षमता 240-500kW है; बड़ा अनुकूलन योग्य है।

प्रश्न: वास्तविक राउंड-ट्रिप दक्षता क्या है?

ए: रूपांतरण और सहायक भार सहित, सिस्टम स्तर पर 0.5C पर अधिकतम 88% मापा जाता है।

प्रश्न: क्या यह सीधे सौर ऊर्जा से चार्ज हो सकता है?

उत्तर: हां, ईएमएस के माध्यम से, जो पीवी, बैटरी, ग्रिड और जनरेटर का समन्वय करता है।

प्रश्न: बैटरियां कितने समय तक चलेंगी?

उत्तर: कम से कम 80% अवधारण के साथ 0.5C और 25°C पर 8000 से अधिक चक्र। उच्च परिवेश तापमान इसे छोटा कर देता है।

प्रश्न: इसमें कौन से प्रमाणपत्र हैं?

ए: पैक स्तर पर सीई और आरओएचएस, संपूर्ण उपकरण के लिए यूएन38.3 और एमएसडीएस।

प्रश्न: इसे किस रखरखाव की आवश्यकता है?

ए: वार्षिक फ़िल्टर परिवर्तन, अग्नि शमन जांच, टॉर्क सत्यापन और एक क्षमता परीक्षण। प्रति कैबिनेट लगभग आधा दिन।

प्रश्न: लीड टाइम क्या है?

ए: मानक कॉन्फ़िगरेशन के लिए 25-35 कार्य दिवस; कस्टम ईएमएस एकीकरण या गैर-मानक वोल्टेज में अधिक समय लगता है।
