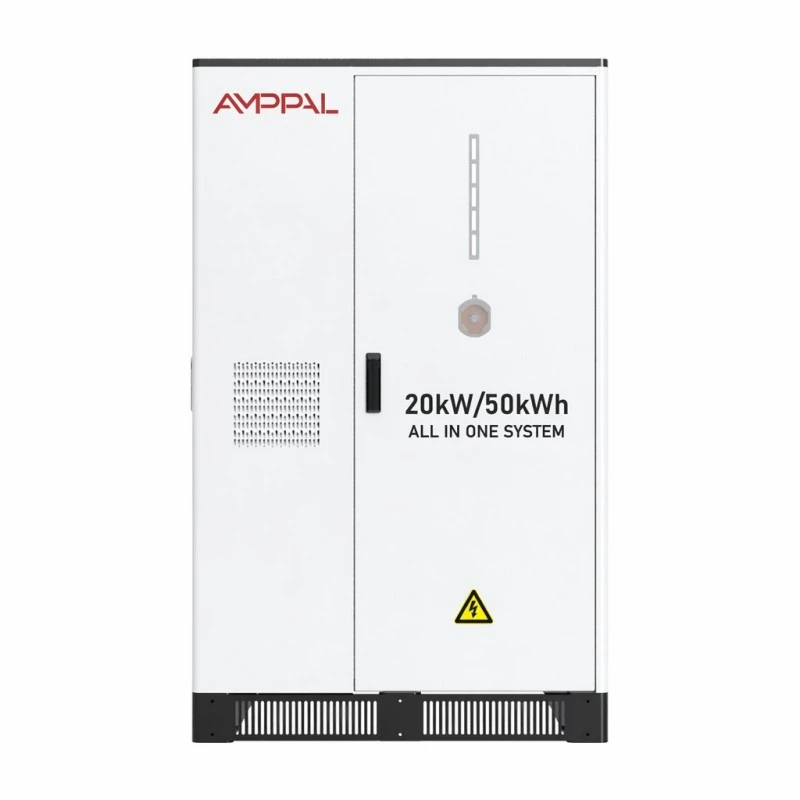

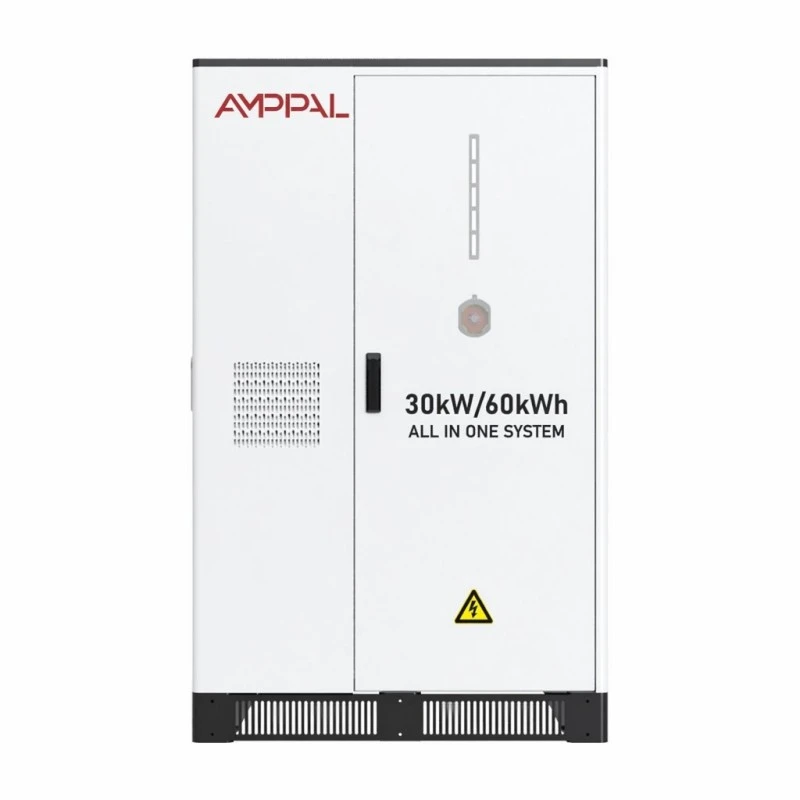

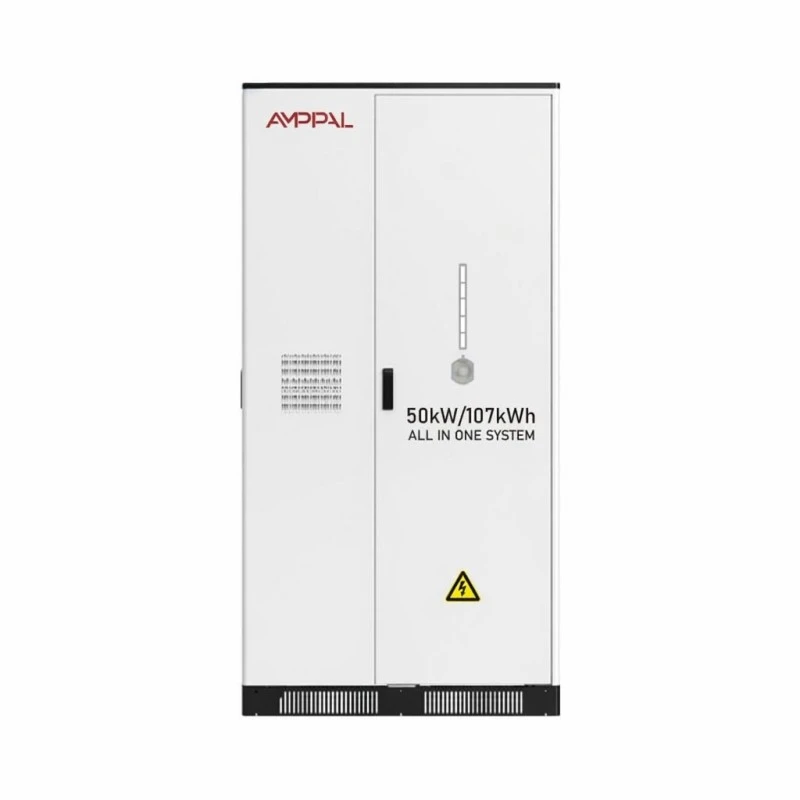

वाणिज्यिक और सौर अनुप्रयोगों के लिए 20-50 किलोवाट ऑल-इन-वन बैटरी ऊर्जा भंडारण प्रणाली

तीन खरीद सूचियों के बजाय एक कैबिनेट

एक सोलर-प्लस-स्टोरेज प्रोजेक्ट का मतलब आम तौर पर तीन विक्रेता होते हैं: एक पीवी इन्वर्टर, एक बैटरी रैक और एक नियंत्रक जो दोनों से बात करता है। जब सिस्टम खराब प्रदर्शन करता है तो प्रत्येक की अपनी वारंटी, अपना स्वयं का कमीशनिंग इंजीनियर और अपना स्वयं का दोषारोपण होता है। वाणिज्यिक और सौर अनुप्रयोगों के लिए यह 20-50 किलोवाट ऑल-इन-वन बैटरी ऊर्जा भंडारण प्रणाली एक ही डिलीवरी में तीनों को ध्वस्त कर देती है।

इन्वर्टर चरण 2/4 एमपीपीटी ट्रैकर्स में आपके छत सरणी (30 किलोवाट मॉडल पर 39 किलोवाट, 50 किलोवाट मॉडल पर 65 किलोवाट) से 26 किलोवाट डीसी तक स्वीकार करता है, इसलिए बैटरी एक अलग हाइब्रिड इन्वर्टर या अतिरिक्त स्ट्रिंग बॉक्स के बिना सौर ऊर्जा से चार्ज होती है।

अंदर पांच 10.24kWh पैक से निर्मित 51.2kWh LFP बैटरी है, साथ ही स्थानीय नियंत्रण तर्क है जो एक ही स्क्रीन से स्व-उपभोग, उपयोग के समय की शिफ्टिंग और ग्रिड बैकअप चलाता है। ऐसी साइट के लिए जो केवल सौर स्व-उपयोग प्लस आउटेज कवर चाहती है, यह ऑर्डर से निर्यात तक का सबसे छोटा रास्ता है।

सोलर इनपुट रेटिंग क्यों मायने रखती है?

20kW मॉडल पर 26kW अधिकतम PV इनपुट ऐरे को इन्वर्टर रेटिंग से अधिक होने देता है; एमपीपीटी दिन की उपज में कटौती करने के बजाय अधिशेष को दबा देता है।

2/4 एमपीपीटी तरीके: मानक के रूप में दो ट्रैकर, चार जहां आपकी छत अलग-अलग दिगंश का सामना करती है - एक छायांकित पक्ष दूसरे को नहीं रोकता है।

रेटेड ग्रिड वोल्टेज 50/60Hz ±5Hz सहनशीलता के साथ 380V AC है, इसलिए वही कैबिनेट फ़ैक्टरी संस्करण के बिना 50Hz और 60Hz बाज़ारों में सेवा प्रदान करता है।

97% अधिकतम दक्षता और 90% डिस्चार्ज की गहराई पर, प्रत्येक सौर किलोवाट-घंटे का अधिक हिस्सा रूपांतरण में खो जाने के बजाय लोड तक पहुंचता है।

CAN/RS485/WiFi पर संचार एक अलग गेटवे खरीदे बिना स्थानीय निगरानी, ​​इन्वर्टर हैंडशेक और रिमोट रीडआउट को कवर करता है।

एसी बॉटम एंट्री, तीन-चरण चार-तार (3एल+एन+पीई), केबल रूटिंग को प्लिंथ के अंदर रखता है और मुख्य स्विचबोर्ड तक रन को छोटा करता है।

तकनीकी निर्देश

जहां 20-50 किलोवाट का कैबिनेट अपना पैसा कमाता है

छत पर सौर ऊर्जा और दोपहर के समय उत्पादन के शिखर वाले छोटे कारखाने: 20kW/51.2kWh मॉडल लगभग ढाई घंटे के लिए 20kW की मांग वृद्धि को कवर करता है।

होटल और गेस्टहाउस उपयोग के समय के टैरिफ के विरुद्ध एयर कंडीशनिंग चला रहे हैं: रात भर चार्ज करें, कूलिंग विंडो के माध्यम से डिस्चार्ज करें।

रुक-रुक कर ग्रिड गुणवत्ता वाले कृषि प्रसंस्करण स्थल - कैबिनेट बाहरी ईएमएस सॉफ्टवेयर के बिना स्थानीय नियंत्रण पर वोल्टेज डिप्स के माध्यम से चलता है।

खुदरा शृंखलाएं और कार्यशालाएं जो स्थान पट्टे पर देती हैं: एक कैबिनेट को किसी समर्पित बैटरी कक्ष की आवश्यकता नहीं होती है, बस एक फ्लैट कंक्रीट पैड और केबल पहुंच की आवश्यकता होती है।

मामूली चार्ज लोड के साथ ईवी फोरकोर्ट: ट्रांसफार्मर को अपग्रेड किए बिना कमजोर ग्रिड कनेक्शन से 2-4 धीमे चार्जर को बफर करें।

हाइब्रिड टोपोलॉजी एक दिन कैसे चलती है

सुबह में एमपीपीटी ट्रैकर्स सबसे पहले बिल्डिंग लोड में सोलर फीड करते हैं। अधिशेष बैटरी में तब तक चला जाता है जब तक यह प्रोग्राम की गई एसओसी सीमा तक नहीं पहुंच जाता, आमतौर पर आपके टैरिफ प्लान के आधार पर 90-100%।

जब लोड सौर प्लस बैटरी से अधिक हो जाता है तो ग्रिड संतुलन को सहजता से कवर कर लेता है - एक रूपांतरण चरण, न कि एक बस पर दो बक्से बातचीत करते हैं।

रात में पीक टैरिफ घंटों के दौरान बैटरी डिस्चार्ज हो जाती है और ईएमएस ग्रिड बैकअप के लिए एक फ्लोर एसओसी आरक्षित रखता है। क्योंकि स्थानीय नियंत्रक शेड्यूल रखता है, खोया हुआ इंटरनेट कनेक्शन शिफ्टिंग लॉजिक को नहीं रोकता है - यह सिर्फ रिमोट डैशबोर्ड को रोकता है।

सुरक्षा फ़ाइल में क्या शामिल है

अग्नि सुरक्षा पैक स्तर पर एयरोसोल है और कैबिनेट स्तर पर फिर से एयरोसोल है - दो स्वतंत्र चरणों का उद्देश्य दो अलग-अलग स्थानों पर एक थर्मल घटना शुरू हो सकती है।

LFP 3.2V/100Ah सेल पैक स्तर पर CE और RoHS ले जाते हैं, और पूरा उपकरण सीमा शुल्क और बीमा के लिए UN38.3 और MSDS दस्तावेज़ के साथ भेजा जाता है।

इंटेलिजेंट एयर कूलिंग पांच पैक्स को एक संकीर्ण तापमान बैंड के भीतर रखता है; पंखा वक्र पूरे दिन पूरी गति से चलने के बजाय सेल तापमान का अनुसरण करता है।

IP54 संलग्नक बाहरी चंदवा स्थितियों और ढके हुए संयंत्र कक्षों के लिए उपयुक्त है; विद्युत बे को कैबिनेट के अंदर बैटरी बे से अलग किया जाता है।

चक्र का जीवन कम से कम 80% ऊर्जा प्रतिधारण के साथ 0.5C और 25°C पर 6000 गुना से अधिक बताया गया है - सीमा तक पहुंचने से पहले प्रति कार्य दिवस एक पूर्ण चक्र लगभग बीस वर्ष है।

परिवेश विंडो 0°C से +50°C है जिसमें 0-95% RH आर्द्रता और 2000 मीटर ऊंचाई (ऊपर वर्णित) है; अधिकांश बिना गरम किए गए प्लांट रूम इसके अंदर स्थित हैं।

यूक्विंग में 850 किलो का कैबिनेट कैसे बनाया जाता है

1. सेल इनटेक - किसी भी पैक असेंबली शुरू होने से पहले आने वाली एलएफपी कोशिकाओं को क्षमता और आंतरिक प्रतिरोध के लिए बैच-सैंपल किया जाता है।

2. पैक असेंबली - 102.4V/10.24kWh पैक को वेल्डेड, वायर्ड किया जाता है और पैक BMS के साथ इन्सुलेशन-परीक्षण किया जाता है।

3. कैबिनेट निर्माण - स्टील शीट को सीएनसी-कट, मोड़ा और वेल्ड किया जाता है, फिर चार्जिंग उत्पादों के लिए उपयोग की जाने वाली उसी लाइन पर पूर्व-उपचारित और पाउडर-लेपित किया जाता है।

4. इन्वर्टर एकीकरण - पीवी चरण, बैटरी डीसी चरण और एसी टर्मिनलों को स्थानीय नियंत्रक के साथ एक बस में तार दिया जाता है।

5. आग और थर्मल फिट-आउट - एयरोसोल जनरेटर, वायु नलिकाएं और तापमान सेंसर स्थापित किए जाते हैं और कार्यात्मक रूप से जांच की जाती है।

6. कमीशनिंग रन - प्रत्येक कैबिनेट पैक-स्तरीय वोल्टेज और तापमान लॉग के साथ पूर्ण 0.5C चार्ज और डिस्चार्ज पूरा करता है।

7. ग्रिड सिमुलेशन - ऑन-ग्रिड और ऑफ-ग्रिड ट्रांज़िशन को रिलीज़ से पहले प्रोग्रामयोग्य एसी स्रोत के विरुद्ध सत्यापित किया जाता है।

8. पैकिंग - कैबिनेट को शॉक संकेतकों के साथ एक प्रबलित फूस पर बांधा जाता है, लपेटा जाता है और कंटेनर लोडिंग के लिए तैयार किया जाता है।

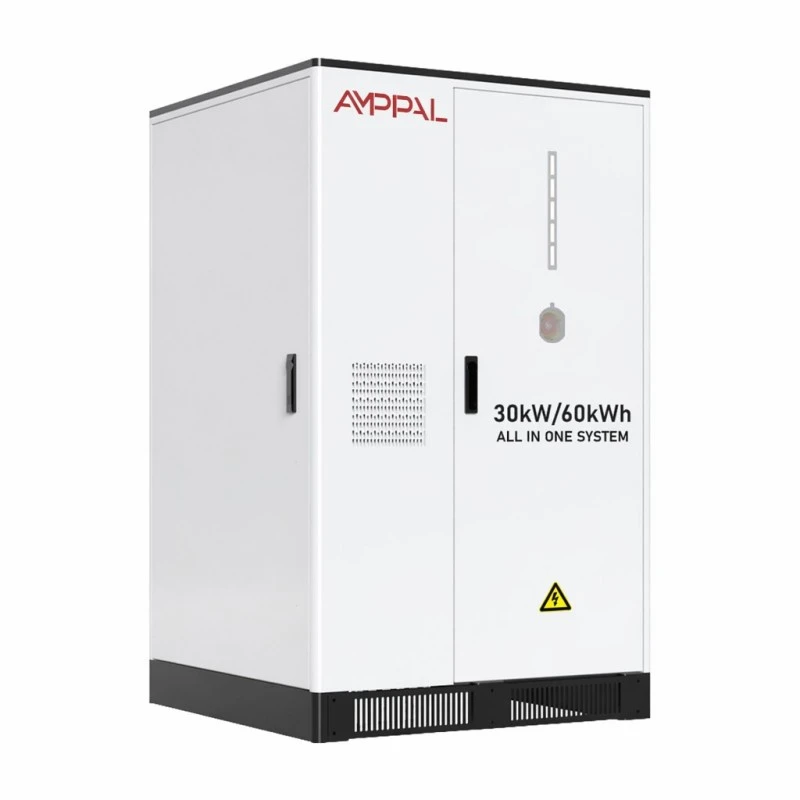

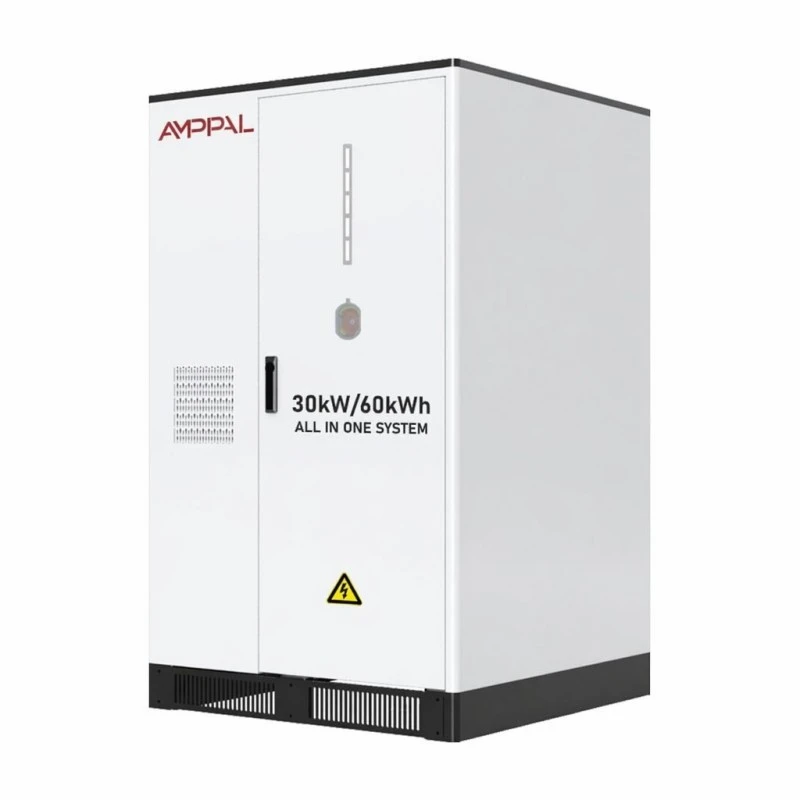

20, 30 और 50 किलोवाट के बीच चयन

मॉडल का मिलान अपने सबसे खराब स्थिति वाले आयात से करें, अपने औसत से नहीं। आधे घंटे की मांग को मापें जो वास्तव में आपके बिल को बढ़ाती है: 20kW मॉडल बैटरी से 20kW तक लोड लेता है, 30kW मॉडल 30kW, और 50kW मॉडल 50kW तक लोड करता है। ऊर्जा इस प्रकार है: क्रमशः 51.2, 61.44 और 107kWh।

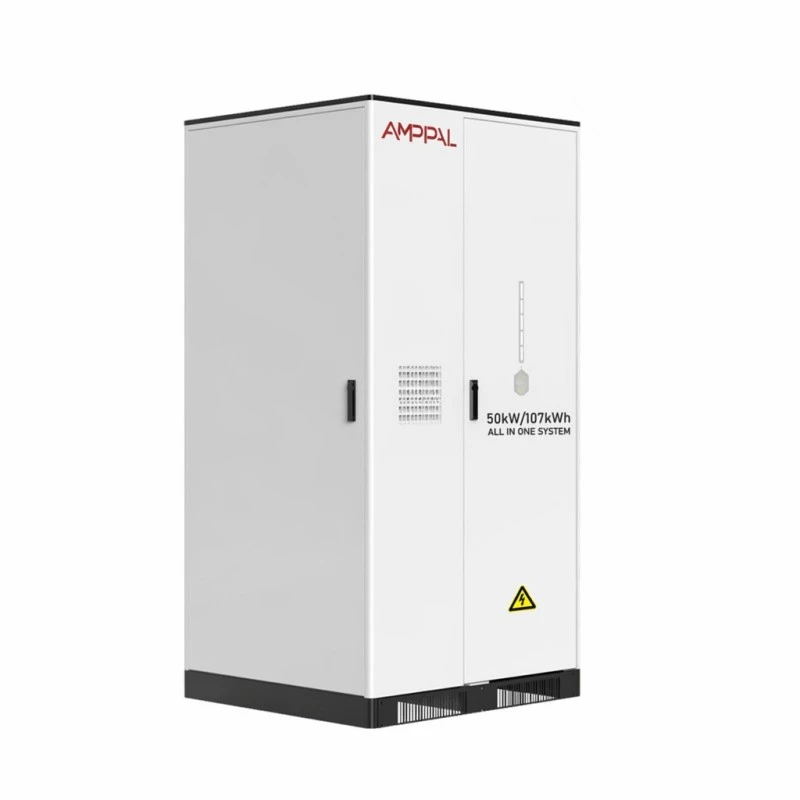

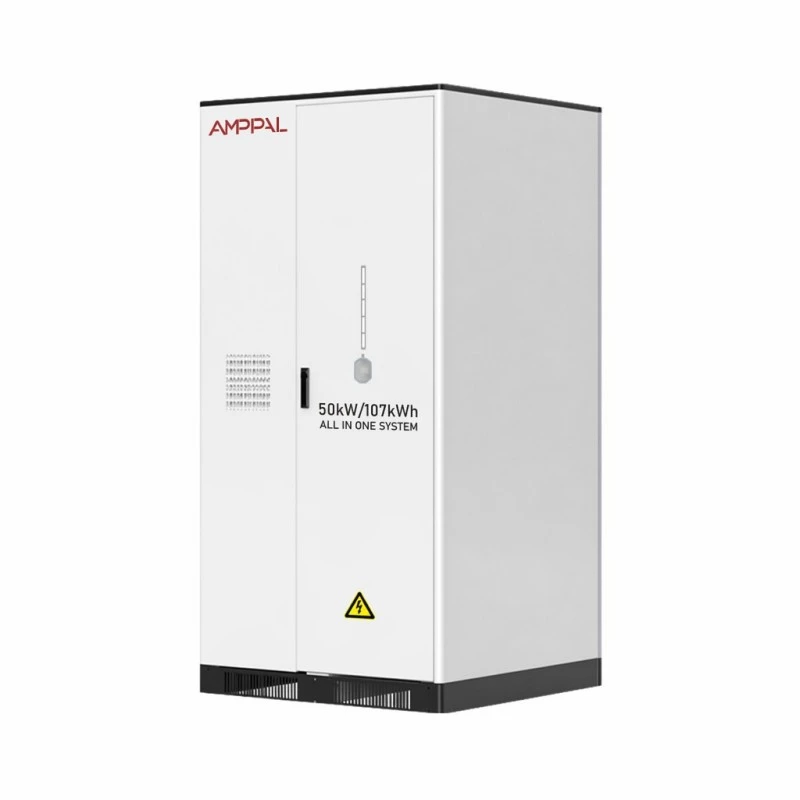

50 किलोवाट कैबिनेट शारीरिक रूप से अलग है - 1100 * 1205 * 2200 मिमी और 1200 किलोग्राम बनाम 1000 * 1106 * 1640 मिमी और छोटे दो के लिए 850 किलोग्राम - इसलिए प्रतिबद्ध होने से पहले अपने दरवाजे की चौड़ाई, फर्श लोडिंग और क्रेन पहुंच की जांच करें।

यदि आपकी साइट में ग्रिड आयात की कोई समस्या नहीं है और उपयोग के समय का कोई प्रसार नहीं है, तो यह कैबिनेट संभवतः गलत खर्च है। यह स्व-उपभोग और टैरिफ स्थानांतरण के माध्यम से वापस भुगतान करता है; इनके बिना, बैटरी एक खड़ी संपत्ति है। आपका ऑर्डर लेने से पहले हम आपको यह बताएंगे।

सभी आपूर्तिकर्ताओं के भावों की तुलना करना

पूछें कि क्या उद्धृत दक्षता सिस्टम-स्तरीय है या केवल इन्वर्टर-स्तरीय है। हमारा अधिकतम 97% है, जो सहायक भार सहित कैबिनेट सीमा पर मापा जाता है।

पूछें कि क्या अग्नि सुरक्षा पैक स्तर और कैबिनेट स्तर दोनों को कवर करती है - कैबिनेट एयरोसोल वाला एक उद्धरण केवल पैक को असुरक्षित छोड़ देता है।

पूछें कि एमपीपीटी इनपुट सीमा क्या है; एक '20kW हाइब्रिड' जो केवल 15kW PV स्वीकार करता है, आपको बाद में दूसरा इन्वर्टर खरीदने के लिए मजबूर करता है।

ईएमएस के बारे में पूछें: क्या स्थानीय नियंत्रक क्लाउड के बिना चल सकता है? हमारा है, जो कमजोर कनेक्टिविटी वाले बाजारों में मायने रखता है।

वाणिज्यिक शर्तें: मानक मॉडल के लिए 25-35 कार्य दिवस, संपूर्ण कैबिनेट पर पांच साल की वारंटी, मूल्यांकन आदेशों के लिए एक इकाई का MOQ।

वन-पीस कैबिनेट की शिपिंग

20kW और 30kW मॉडल 1000*1106*1640 मिमी हैं और वजन 850-950 किलोग्राम है; 50kW मॉडल 1100*1205*2200mm 1200kg पर है। प्रत्येक जहाज फोर्कलिफ्ट पॉकेट के साथ प्रबलित स्टील पैलेट पर है, जो गंतव्य पर टेल-लिफ्ट ट्रक के लिए तैयार है।

एक इकाई 20 फुट के कंटेनर का लगभग एक तिहाई हिस्सा लेती है; दो ब्रेसिंग के साथ आराम से फिट हो जाते हैं। क्योंकि बैटरी स्थापित है, शिपमेंट को UN3480 खतरनाक सामान के रूप में वर्गीकृत किया गया है - हम UN38.3 रिपोर्ट और MSDS तैयार करते हैं, और आपको बंदरगाह पर खतरनाक सामान की बुकिंग के लिए लगभग एक अतिरिक्त सप्ताह का बजट रखना चाहिए।

शर्तें मानक के रूप में एफओबी निंगबो या शंघाई हैं, अनुरोध पर सीआईएफ उपलब्ध है। एकल-इकाई हवाई माल ढुलाई के लिए, वजन और बैटरी वर्ग इसे अलाभकारी बनाते हैं; समुद्री या ज़मीनी माल ढुलाई व्यावहारिक मार्ग है।

वारंटी, डिग्रेडेशन और पैक स्वैप

केवल बैटरी ही नहीं, पूरे कैबिनेट - पैक, इन्वर्टर स्टेज, थर्मल पंखे और स्थानीय नियंत्रक - पर पांच साल की वारंटी।

सामान्य 0.5C साइकिलिंग के तहत पहले पांच वर्षों में रेटेड ऊर्जा का कम से कम 80% धारण करने की क्षमता की गारंटी है; उससे आगे की गिरावट को उन्हीं शर्तों के तहत कवर किया गया है।

पैक विनिमेय मॉड्यूल हैं: एक विफल पैक को पूरे कैबिनेट को वापस किए बिना घंटों में बदल दिया जाता है, और बीएमएस पुनरारंभ होने पर स्वचालित रूप से पुनः संतुलित हो जाता है।

वार्षिक सेवा में फिल्टर की सफाई, टर्मिनल टॉर्क की जांच, पंखे का निरीक्षण और क्षमता सत्यापन शामिल है; हमारा रिमोट डायग्नोस्टिक्स पहले कमजोर पैक को चिन्हित कर सकता है।

अतिरिक्त पैक और नियंत्रण बोर्ड स्टॉक में रखे जाते हैं और 5-7 कार्य दिवसों के भीतर भेज दिए जाते हैं; आठ या दस वर्षों तक विस्तारित वारंटी की कीमत ऑर्डर समय पर तय की जाती है।

इंस्टालेशन गलतियाँ हम बार-बार देखते हैं

ग़लत: यह मानते हुए कि 380V आउटपुट सीधे एकल-चरण उपकरण को फ़ीड करता है। दाएं: कैबिनेट तीन चरणों वाली है; लोड को L1/L2/L3 में विभाजित करें और स्थानीय कोड के अनुसार न्यूट्रल बॉन्ड रखें।

गलत: इसे लकड़ी के फर्श या पतले पेंच पर स्थापित करना। दाएं: 850-1200 किलोग्राम वजन के लिए पॉइंट लोड के लिए कंक्रीट पैड या प्रबलित फर्श की आवश्यकता होती है।

गलत: पूर्ण आउटपुट की उम्मीद में एक ट्रैकर में मिश्रित अभिविन्यास के पीवी स्ट्रिंग चलाना। दाएं: 4-तरफ़ा एमपीपीटी कॉन्फ़िगरेशन का उपयोग करें और प्रत्येक एज़िमुथ को अपना स्वयं का ट्रैकर निर्दिष्ट करें।

गलत: बैटरी को -20°C से नीचे स्टोर करना या +50°C से ऊपर चार्ज करना। दाएं: -20°C से +60°C की भंडारण तापमान विंडो और 0-95%RH ऑपरेटिंग आर्द्रता का सम्मान करें।

गलत: निचली केबल प्रविष्टि को पानी या मलबे में दबा देना। दाएं: प्लिंथ को साफ रखें - एसी बॉटम एंट्री (3एल+एन+पीई) मानती है कि ग्रंथि क्षेत्र पहुंच योग्य रहता है।

इंस्टॉलर और मालिक क्या रिपोर्ट करते हैं

ढाका, बांग्लादेश में एक कपड़ा कार्यशाला ने 2025 की शुरुआत में 40kWp छत के पीछे 30kW मॉडल लगाया। मालिक ने बताया कि डीजल जनरेटर के घंटे दैनिक से घटकर प्रति माह कुछ रह गए हैं, और इंस्टॉलर ने नोट किया कि एकीकृत एमपीपीटी ने उन्हें अलग-अलग उपकरणों की तुलना में कमीशनिंग के एक सप्ताह की बचत की - हालांकि वे चाहते थे कि वाईफाई एंटीना उनके धातु-छत वाले गोदाम के लिए लंबी लीड हो।

सोफिया, बुल्गारिया में एक सुपरमार्केट ऑपरेटर रात/दिन के टैरिफ प्रसार के आधार पर 20 किलोवाट इकाई चलाता है। उनके सुविधा प्रबंधक ने पुष्टि की कि कैबिनेट अपने मासिक बिजली डेल्टा का लगभग एक तिहाई भुगतान करता है, और एक शिकायत भी जोड़ी: पंखे की आवाज़ बगल के स्टोर रूम में सुनाई देती है, इसलिए उन्होंने इसे लोडिंग बे में स्थानांतरित कर दिया।

पेरू के लीमा में एक खनन आपूर्ति डिपो ने बार-बार ग्रिड कटौती के बाद बैकअप के लिए 50 किलोवाट मॉडल खरीदा। उनके इलेक्ट्रिकल इंजीनियर ने ऑन/ऑफ-ग्रिड हैंडओवर गति की प्रशंसा की, लेकिन तेज़ स्थानीय अलार्म के लिए कहा - रात की पाली के दौरान अकेले पैनल एलईडी को छोड़ना आसान था।

अक्सर पूछे जाने वाले प्रश्नों

प्रश्न: क्या यह बिना किसी ग्रिड के पूरी तरह से सौर ऊर्जा से चार्ज हो सकता है?

उत्तर: हाँ, ऑफ-ग्रिड मोड में; एमपीपीटी पीवी को बैटरी और लोड तक रूट करता है, केवल बैकअप के लिए ग्रिड के साथ।

प्रश्न: 20 किलोवाट मॉडल के लिए कितनी छत?

उत्तर: अच्छी छत पर लगभग 4kWp प्रति 20m2, इसलिए 26kW PV इनपुट लगभग 130m2 पैनल के बराबर है।

प्रश्न: ग्रिड आउटेज के दौरान क्या होता है?

ए: कैबिनेट स्वचालित रूप से ऑफ-ग्रिड मोड में स्थानांतरित हो जाती है; आपके द्वारा ईएमएस में सेट किया गया आरक्षित एसओसी यह परिभाषित करता है कि इमारत कितनी देर तक चलती है।

प्रश्न: पैक कितने समय तक चलते हैं?

उत्तर: 0.5 डिग्री सेल्सियस और 25 डिग्री सेल्सियस से 80% अवधारण पर 6000 से अधिक चक्र - प्रति कार्य दिवस एक चक्र पर लगभग बीस वर्ष, यदि अधिक मेहनत से चक्र किया जाए तो कम।

प्रश्न: क्या इन्वर्टर अलग से बदला जा सकता है?

उत्तर: हां, इन्वर्टर चरण और पैक स्वतंत्र मॉड्यूल हैं, जो कैबिनेट को कारखाने में वापस किए बिना सेवा योग्य हैं।

प्रश्न: राउंड-ट्रिप दक्षता क्या है?

ए: 90% डिस्चार्ज की गहराई के साथ कैबिनेट स्तर पर अधिकतम 97% - 10% डीओडी रिजर्व भी चक्र जीवन का विस्तार करता है।

प्रश्न: क्या हमें बैटरी रूम की आवश्यकता है?

उत्तर: संख्या IP54 और आंतरिक आग दमन कंक्रीट पैड पर प्लांट-रूम या ढके हुए बाहरी स्थापना की अनुमति देता है।

प्रश्न: लीड टाइम क्या है?

ए: मानक 20/30/50 किलोवाट मॉडल के लिए 25-35 कार्य दिवस; कस्टम वोल्टेज समय जोड़ते हैं।
