जैसे-जैसे सार्वजनिक नेटवर्क, बेड़े डिपो और वाणिज्यिक संपत्तियों में इलेक्ट्रिक वाहन अपनाने में तेजी आ रही है, चार्जिंग बुनियादी ढांचे की भौतिक बाधाओं को पहले से कहीं अधिक जांच मिल रही है।स्प्लिट-टाइप डीसी चार्जरएक विशिष्ट इंजीनियरिंग दृष्टिकोण का प्रतिनिधित्व करता है जो बिजली रूपांतरण कैबिनेट को डिस्पेंसर इकाई से अलग करता है। यह कॉन्फ़िगरेशन इंस्टॉलरों को चार्जिंग पॉइंट को कॉम्पैक्ट, शांत और सेवा में आसान रखते हुए भारी, गर्मी पैदा करने वाले इलेक्ट्रॉनिक्स को सार्वजनिक-सामना वाले क्षेत्रों से दूर रखने में सक्षम बनाता है। AMPPAL ने इस वास्तुकला को एक उत्पाद परिवार में परिष्कृत किया है जो उच्च बिजली उत्पादन, लचीली तैनाती और मांग वाले व्यावसायिक वातावरण के लिए मजबूत संचार को संतुलित करता है।
इलेक्ट्रिक वाहन चार्जिंग बाजार साधारण एसी वॉल बॉक्स से काफी आगे बढ़ गया है। हाई-पावर डीसी चार्जिंग के लिए अब ऐसे उपकरणों की आवश्यकता है जो कठोर मौसम, लगातार केबल हैंडलिंग और चौबीसों घंटे संचालन के दौरान लगातार 120 किलोवाट से 360 किलोवाट तक बिजली पहुंचा सकें। स्प्लिट-प्रकार का डिज़ाइन दो कार्यात्मक ब्लॉकों को अलग करके इसे प्राप्त करता है: पावर कैबिनेट और डिस्पेंसर। पावर कैबिनेट में एसी इनपुट सुरक्षा, रेक्टिफायर मॉड्यूल, डीसी बस वितरण और मुख्य नियंत्रक शामिल हैं। डिस्पेंसर में चार्जिंग केबल, कनेक्टर, उपयोगकर्ता स्क्रीन, आरएफआईडी रीडर और आपातकालीन स्टॉप होता है। उनके बीच एक परिरक्षित डीसी बस चलती है जो बिजली और नियंत्रण सिग्नल को अलग रखती है। AMPPAL इन सभी तत्वों को घर में ही बनाता है, जिससे संपूर्ण उत्पाद श्रृंखला में अनुकूलता सुनिश्चित होती है।
AMPPAL स्प्लिट-टाइप DC सिस्टम को राजमार्ग सेवा प्लाजा, बेड़े डिपो, हवाई अड्डे की पार्किंग संरचनाओं और खुदरा चार्जिंग हब जैसे उच्च उपयोग वाले वातावरण के लिए इंजीनियर किया गया है। उत्पाद श्रृंखला चार प्राथमिक बिजली रेटिंगों तक फैली हुई है, प्रत्येक को अलग-अलग साइट बिजली उपलब्धता और वाहन थ्रूपुट आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है। निम्नलिखित अनुभाग विद्युत, यांत्रिक और संचार विशेषताओं का विवरण देते हैं जो श्रृंखला को परिभाषित करते हैं।
| पैरामीटर | एएसडीसी120 | एएसडीसी180 | एएसडीसी240 | एएसडीसी360 |
| अधिकतम उत्पादन शक्ति | 120 किलोवाट | 180 किलोवाट | 240 किलोवाट | 360 किलोवाट |
| आउटपुट वोल्टेज रेंज | 200-1000 वी डीसी | |||
| प्रति डिस्पेंसर अधिकतम करंट | 250 ए | 250 ए | 250 ए मानक / 500 ए तरल-ठंडा | 500 ए तरल-ठंडा |
| डीसी आउटपुट की संख्या | 1 ओर 2 | 2 | 2 या 3 | 2 या 3 |
| इनपुट वोल्टेज | 380-480 वी एसी ±15%, 3पी+एन+पीई, 50/60 हर्ट्ज | |||
| ऊर्जा घटक | नाममात्र लोड पर ≥0.99 | |||
| क्षमता | ≥95% | ≥95.5% | ≥96% | ≥96% |
| ठंडा करने की विधि | ज़बरदस्ती हवा को ठंडा करना | केबलों के लिए मजबूर हवा + वैकल्पिक तरल शीतलन | केबलों के लिए बलपूर्वक वायु + तरल शीतलन | पावर मॉड्यूल और केबल के लिए तरल शीतलन |
| परिचालन तापमान | -30°C से +55°C, 45°C से ऊपर स्वचालित व्युत्पन्न के साथ | |||
| भंडारण तापमान | -40°C से +70°C | |||
| सापेक्षिक आर्द्रता | 5% से 95% गैर-संघनक | |||
| ऊंचाई | ≤2000 मीटर बिना व्युत्पन्न के; अधिक ऊंचाई पर परामर्श की आवश्यकता होती है | |||
| संचार प्रोटोकॉल | ओसीपीपी 1.6जे | ओसीपीपी 1.6जे/2.0.1, मोडबस टीसीपी | ओसीपीपी 1.6जे/2.0.1, आईएसओ 15118 | ओसीपीपी 2.0.1, आईएसओ 15118 प्लग एंड चार्ज |
| कनेक्टर प्रकार | CCS1, CCS2, CHAdeMO, GB/T वैकल्पिक | CCS1, CCS2, वैकल्पिक CHAdeMO | ||
| संलग्नक रेटिंग | पावर कैबिनेट IP55, डिस्पेंसर IP54, प्रभाव रेटिंग IK10 | |||
| प्रमाणपत्र | सीई, आईईसी 61851-1, आईईसी 61851-23, यूएल 2202 वैकल्पिक, आईएसओ 9001 विनिर्माण | |||
स्प्लिट-टाइप डीसी चार्जर क्या है और यह ऑल-इन-वन यूनिट से कैसे भिन्न है?
स्प्लिट-टाइप डीसी चार्जर पावर रूपांतरण इलेक्ट्रॉनिक्स को डिस्पेंसर इंटरफ़ेस से अलग करता है। एक ऑल-इन-वन यूनिट में, रेक्टिफायर, पावर मॉड्यूल, कूलिंग उपकरण और यूजर इंटरफेस एक ही आवरण साझा करते हैं, जो बड़ा, भारी और थर्मल रूप से मांग वाला हो सकता है। स्प्लिट-प्रकार प्रणाली में, पावर कैबिनेट में एसी-टू-डीसी रूपांतरण मॉड्यूल और मुख्य सुरक्षा उपकरण होते हैं, जबकि डिस्पेंसर में चार्जिंग केबल, कनेक्टर, स्क्रीन और भुगतान रीडर होते हैं। एक परिरक्षित डीसी बस दोनों को जोड़ती है। यह डिज़ाइन भारी बिजली कैबिनेट को एक यांत्रिक कमरे में, एक दीवार के पीछे, या कम दिखाई देने वाले क्षेत्र में स्थापित करने की अनुमति देता है, जिससे पार्किंग स्थान पर एक पतला डिस्पेंसर बच जाता है। पृथक्करण शीतलन को भी सरल बनाता है, उपयोगकर्ताओं के पास शोर को कम करता है, और एक पावर कैबिनेट को कई डिस्पेंसर की सेवा करने में सक्षम बनाता है।
कौन सी साइट स्थितियाँ ऑल-इन-वन चार्जर की तुलना में AMPPAL स्प्लिट-टाइप DC चार्जर के पक्ष में हैं?
AMPPAL स्प्लिट-टाइप DC चार्जर को तब प्राथमिकता दी जाती है जब इंस्टॉलेशन क्षेत्र में सीमित वेंटिलेशन, सख्त शोर सीमाएं या सौंदर्य संबंधी बाधाएं होती हैं। भूमिगत पार्किंग गैरेज में अक्सर उच्च-शक्ति वाले ऑल-इन-वन उपकरण से गर्मी को खत्म करने के लिए पर्याप्त वायु प्रवाह की कमी होती है, इसलिए पावर कैबिनेट को हवादार उपयोगिता कक्ष में रखने से समस्या हल हो जाती है। वे स्थान जहां चार्जिंग प्वाइंट मौसम, नमक स्प्रे, या बर्बरता के संपर्क में है, कम संवेदनशील घटकों वाले छोटे डिस्पेंसर से लाभ होता है। जिन साइटों को पार्किंग स्थानों की एक पंक्ति के साथ कई चार्ज पॉइंट की आवश्यकता होती है, वे कई डिस्पेंसर को एक केंद्रीय पावर कैबिनेट से जोड़कर कुल लागत को कम कर सकते हैं। इसके अलावा, विद्युत कक्ष से पार्किंग क्षेत्र तक लंबी केबल वाली कोई भी जगह उपयोगिता इंटरकनेक्शन को स्थानांतरित किए बिना बिजली को कुशलतापूर्वक रूट करने के लिए स्प्लिट आर्किटेक्चर का उपयोग कर सकती है।
पावर कैबिनेट डिस्पेंसर से कैसे जुड़ा है, और कौन सी केबल लंबाई समर्थित हैं?
AMPPAL स्प्लिट-टाइप DC चार्जर पावर कैबिनेट और प्रत्येक डिस्पेंसर के बीच एक समर्पित DC बस कनेक्शन का उपयोग करते हैं। कनेक्शन में दो डीसी पावर कंडक्टर, एक सुरक्षात्मक अर्थ कंडक्टर और नियंत्रण और स्थिति संकेतों के लिए एक संचार केबल शामिल है। मानक कॉन्फ़िगरेशन 100 मीटर तक की दूरी का समर्थन करता है, जिससे पावर कैबिनेट को वास्तविक चार्जिंग बिंदु से दूर रखा जा सकता है। लंबे समय तक चलने के लिए, AMPPAL इंजीनियरिंग वोल्टेज ड्रॉप और थर्मल सीमा के आधार पर केबल आकार का मूल्यांकन कर सकती है। डीसी बस केबलों को विद्युत चुम्बकीय हस्तक्षेप को कम करने के लिए परिरक्षित किया जाता है और इन्हें बाहरी या इनडोर स्थापना के लिए रेट किया जाता है। दोनों सिरों पर कनेक्टर कुंजीयुक्त औद्योगिक प्लग हैं जो विशेष उपकरणों के बिना त्वरित स्थापना और रखरखाव की अनुमति देते हैं। सभी केबल 5 मीटर, 10 मीटर, 20 मीटर, 50 मीटर और 100 मीटर पूर्व-इकट्ठी लंबाई में उपलब्ध हैं, अनुरोध पर कस्टम लंबाई उपलब्ध है।
क्या एक पावर कैबिनेट एक ही समय में कई डिस्पेंसर की सेवा दे सकता है?

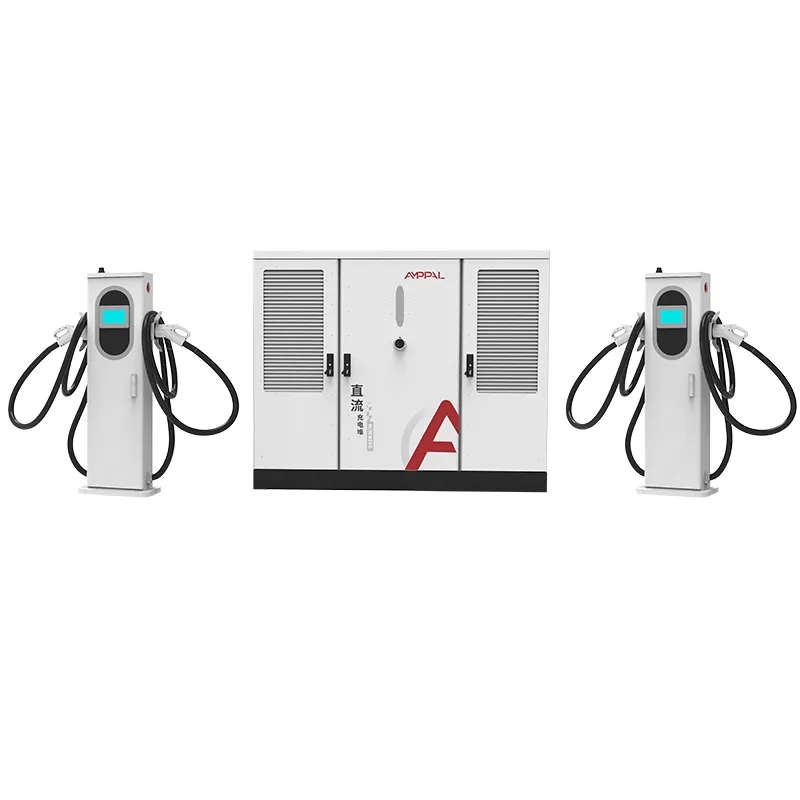

हाँ। स्प्लिट-टाइप आर्किटेक्चर को गतिशील पावर शेयरिंग के लिए डिज़ाइन किया गया है। एक एकल AMPPAL पावर कैबिनेट मॉडल के आधार पर दो, तीन या कुछ कॉन्फ़िगरेशन में चार डिस्पेंसर तक का समर्थन कर सकता है। सिस्टम जुड़े हुए वाहनों की संख्या और उनकी बैटरी स्थिति के आधार पर उपलब्ध बिजली को बुद्धिमानी से आवंटित करता है। उदाहरण के लिए, दो डिस्पेंसर के साथ 240 किलोवाट पावर कैबिनेट एक वाहन को 240 किलोवाट प्रदान कर सकता है यदि केवल एक डिस्पेंसर सक्रिय है। जब दो वाहन चार्ज हो रहे हों, तो सिस्टम बिजली को समान रूप से विभाजित कर सकता है, या यह पहले आओ-पहले पाओ, चार्ज की उच्चतम स्थिति या वीआईपी उपयोगकर्ता स्थिति जैसी कॉन्फ़िगर करने योग्य नीति के आधार पर एक वाहन को प्राथमिकता दे सकता है। यह बिजली साझाकरण बुनियादी ढांचे की लागत को कम करता है और अपस्ट्रीम विद्युत सेवा के उपयोग में सुधार करता है।
स्प्लिट आर्किटेक्चर क्या रखरखाव लाभ प्रदान करता है?
स्प्लिट आर्किटेक्चर सीधे सेवाक्षमता में सुधार करता है। पावर मॉड्यूल, कॉन्टैक्टर और कूलिंग पंखे केंद्रीय पावर कैबिनेट में स्थित होते हैं, इसलिए तकनीशियन ग्राहक-सामना वाले क्षेत्रों में प्रवेश किए बिना या पार्किंग स्थानों को अवरुद्ध किए बिना अधिकांश मरम्मत कर सकते हैं। डिस्पेंसर में कम सक्रिय घटक होते हैं, जिससे चार्ज बिंदु पर फ़ील्ड विफलता की संभावना कम हो जाती है। यदि किसी वाहन के प्रभाव या बर्बरता से डिस्पेंसर क्षतिग्रस्त हो जाता है, तो पूरे पावर कैबिनेट को डिस्कनेक्ट किए बिना प्रतिस्थापन पूरा किया जा सकता है। एएमपीपीएएल हॉट-स्वैपेबल पावर मॉड्यूल के साथ पावर कैबिनेट भी डिजाइन करता है, जिससे एक असफल मॉड्यूल को बदला जा सकता है जबकि बाकी सिस्टम कम क्षमता पर काम करना जारी रखता है। किसी तकनीशियन के आने से पहले रिमोट डायग्नोस्टिक्स गलती कोड की पहचान करता है, जिससे मरम्मत का औसत समय कम हो जाता है। स्पेयर पार्ट्स की सूची को प्रत्येक पार्किंग स्थान के बजाय पावर कैबिनेट स्थान पर समेकित किया जा सकता है।
क्या AMPPAL स्प्लिट-टाइप DC चार्जर CCS1, CCS2, CHAdeMO और GB/T कनेक्टर के साथ संगत हैं?
AMPPALस्प्लिट-टाइप DC चार्जर CCS1, CCS2, CHAdeMO और GB/T कनेक्टर कॉन्फ़िगरेशन के साथ उपलब्ध हैं। उत्तरी अमेरिका के लिए मानक पेशकश में CCS1 शामिल है, जबकि यूरोप, मध्य पूर्व और एशिया प्रशांत क्षेत्र आमतौर पर CCS2 का उपयोग करते हैं। CHAdeMO पुराने वाहनों के लिए उपलब्ध है, विशेष रूप से जापान और यूरोप के कुछ हिस्सों में। जीबी/टी की पेशकश चीनी बाजार और उन निर्यात परियोजनाओं के लिए की जाती है जिनके लिए इसकी आवश्यकता होती है। डिस्पेंसर को एक या दो कनेक्टर के साथ फ़ैक्टरी-कॉन्फ़िगर किया जा सकता है। एक डुअल-कनेक्टर डिस्पेंसर क्षेत्रीय आवश्यकताओं के आधार पर CCS और CHAdeMO या CCS1 और CCS2 को जोड़ सकता है। कनेक्टर प्रकार पावर कैबिनेट डिज़ाइन को प्रभावित नहीं करता है, इसलिए डिस्पेंसर को बदलकर या केबल असेंबली को बदलकर एक AMPPAL स्प्लिट-टाइप सिस्टम को एक अलग क्षेत्र में फिर से तैनात किया जा सकता है। सभी कनेक्टर IEC 62196, ISO 15118 और CHAdeMO 2.0 विनिर्देशों का अनुपालन करते हैं।
उच्च परिवेश तापमान और तरल-ठंडा केबलों के साथ थर्मल प्रबंधन कैसे नियंत्रित किया जाता है?
AMPPAL स्प्लिट-टाइप DC चार्जर तीन-स्तरीय थर्मल प्रबंधन दृष्टिकोण का उपयोग करते हैं। सबसे पहले, पावर कैबिनेट तापमान-नियंत्रित पंखे की गति के साथ उच्च मात्रा में मजबूर वायु शीतलन का उपयोग करता है। वायु सेवन फिल्टर धूल और मलबे को प्रवेश करने से रोकते हैं, और आंतरिक वायु बाधक पावर मॉड्यूल के लिए शीतलन पथ को नियंत्रण इलेक्ट्रॉनिक्स से अलग करते हैं। दूसरा, पावर मॉड्यूल की व्यक्तिगत रूप से निगरानी की जाती है, और यदि सेवन हवा का तापमान 45 डिग्री सेल्सियस से अधिक हो जाता है, तो सिस्टम 55 डिग्री सेल्सियस तक सुरक्षित संचालन बनाए रखते हुए शानदार ढंग से व्युत्पन्न होता है। तीसरा, 500 ए आउटपुट वाले कॉन्फ़िगरेशन के लिए, डिस्पेंसर चार्जिंग केबल और कनेक्टर एक बंद-लूप तरल शीतलन प्रणाली का उपयोग करते हैं। शीतलक केबल और कनेक्टर के माध्यम से डिस्पेंसर के अंदर एक शीतलन इकाई से प्रसारित होता है, सीधे संपर्क इंटरफ़ेस पर गर्मी को हटा देता है। यह IEC 61851-23 द्वारा परिभाषित अधिकतम सुरक्षित तापमान सीमा को पार किए बिना निरंतर उच्च-वर्तमान चार्जिंग की अनुमति देता है। तरल शीतलन इकाई को सील कर दिया गया है और सामान्य संचालन के तहत किसी फ़ील्ड भरने की आवश्यकता नहीं है; शीतलक स्तर और तापमान की दूर से निगरानी की जाती है।
कौन से संचार प्रोटोकॉल और बैकएंड एकीकरण समर्थित हैं?
AMPPAL स्प्लिट-टाइप DC चार्जर मानक के रूप में OCPP 1.6J और OCPP 2.0.1 का समर्थन करते हैं, जो सभी प्रमुख चार्जिंग नेटवर्क प्रबंधन प्रणालियों के साथ एकीकरण को सक्षम करते हैं। मोडबस टीसीपी ऊर्जा प्रबंधन और औद्योगिक स्वचालन एकीकरण के निर्माण के लिए उपलब्ध है। 240 किलोवाट और 360 किलोवाट आउटपुट वाले मॉडल आईएसओ 15118 हार्डवेयर-तैयार कार्यक्षमता का भी समर्थन करते हैं, जिसमें सीसीएस कनेक्टर पर प्लग एंड चार्ज भी शामिल है। ग्रिड एकीकरण के लिए, चार्जर ओपनएडीआर के माध्यम से मांग प्रतिक्रिया संकेतों का जवाब दे सकते हैं और बिजली की उपलब्धता के आधार पर स्थानीय लोड प्रबंधन लागू कर सकते हैं। नेटवर्क कनेक्टिविटी विकल्पों में अतिरिक्त मोबाइल कनेक्शन के लिए डुअल सिम सपोर्ट के साथ ईथरनेट, 4जी एलटीई और वाई-फाई शामिल हैं। AMPPAL क्लाउड प्लेटफ़ॉर्म दूरस्थ निगरानी, फ़र्मवेयर अपडेट, ऊर्जा रिपोर्टिंग और उपयोगकर्ता प्रबंधन प्रदान करता है। सभी संचार इंटरफेस पावर कैबिनेट में स्थित हैं और एन्क्रिप्टेड प्रोटोकॉल और कॉन्फ़िगर करने योग्य फ़ायरवॉल नियमों के माध्यम से अनधिकृत पहुंच से सुरक्षित हैं।
