वाणिज्यिक माइक्रोग्रिड के लिए 225kWh / 241kWh मॉड्यूलर बैटरी ऊर्जा भंडारण प्रणाली

बैटरी क्लस्टर एक भंडारण प्रणाली नहीं है

वाणिज्यिक माइक्रोग्रिड जहाजों के लिए यह 225kWh / 241kWh मॉड्यूलर बैटरी एनर्जी स्टोरेज सिस्टम है, जिसके अंदर कोई इन्वर्टर नहीं है। कोई ईएमएस स्क्रीन नहीं, कोई ग्रिड टर्मिनल नहीं - यह डीसी-साइड बैटरी क्लस्टर है, और यही अनुपस्थिति है जिसके कारण इंटीग्रेटर्स इसे खरीदते हैं।

एक सिस्टम इंटीग्रेटर या ईपीसी में अक्सर एक पसंदीदा पीसीएस ब्रांड, एक प्लांट-वाइड ईएमएस, या एक कंटेनर प्रोजेक्ट होता है जहां बिजली रूपांतरण चरण पहले से ही अनुबंधित होता है। बिल्ट-इन इन्वर्टर वाली बैटरी खरीदने का मतलब है एक दूसरा कनवर्टर खरीदना जिसका आप उपयोग नहीं कर सकते हैं, और फैक्ट्री द्वारा पहले ही किए गए एकीकरण कार्य के लिए भुगतान करना है।

225kWh और 241kWh क्लस्टर CAN, ईथरनेट या RS485 पर एक स्वच्छ DC इंटरफ़ेस प्रस्तुत करते हैं, जिससे आप स्टोरेज एसेट को अपने स्वयं के पावर रूपांतरण और नियंत्रण स्टैक से जोड़ सकते हैं। आप वास्तुकला बनाए रखें; हम ऊर्जा की आपूर्ति करते हैं।

दो कॉन्फ़िगरेशन और वे किस प्रकार मेल खाते हैं

716.8VDC नाममात्र और 604~806VDC ऑपरेटिंग विंडो के साथ 1P224S पर 225kWh; 768VDC नाममात्र और 672~864VDC के साथ 1P240S पर 241kWh।

दोनों 51.2V/314Ah पैक में LFP 3.2V/314Ah सेल का उपयोग करते हैं - 225kWh क्लस्टर के लिए 14 पैक, 241kWh के लिए 15 - और दोनों 0.5CP पर 150A मानक करंट रेट करते हैं।

604~806वीडीसी विंडो 600-800वी डीसी बस के आसपास निर्मित पीसीएस प्लेटफार्मों के लिए उपयुक्त है; 672~864वीडीसी विंडो 750-900वी वर्ग के लिए उपयुक्त है - प्रोजेक्ट उद्धृत करने से पहले मिलान करें।

एक चार्ज और एक डिस्चार्ज पर 0.5C पर अधिकतम दक्षता 88% है, सहायक उपकरण शामिल हैं, इसलिए आपका राउंड-ट्रिप मॉडल एक वास्तविक सिस्टम नंबर का उपयोग करता है।

कम से कम 80% ऊर्जा प्रतिधारण के साथ 0.5C और 25°C पर साइकिल जीवन 8000 से अधिक बार बताया गया है - आपके पेबैक मॉडल को इसकी शर्तों के साथ आवश्यक संख्या की आवश्यकता है।

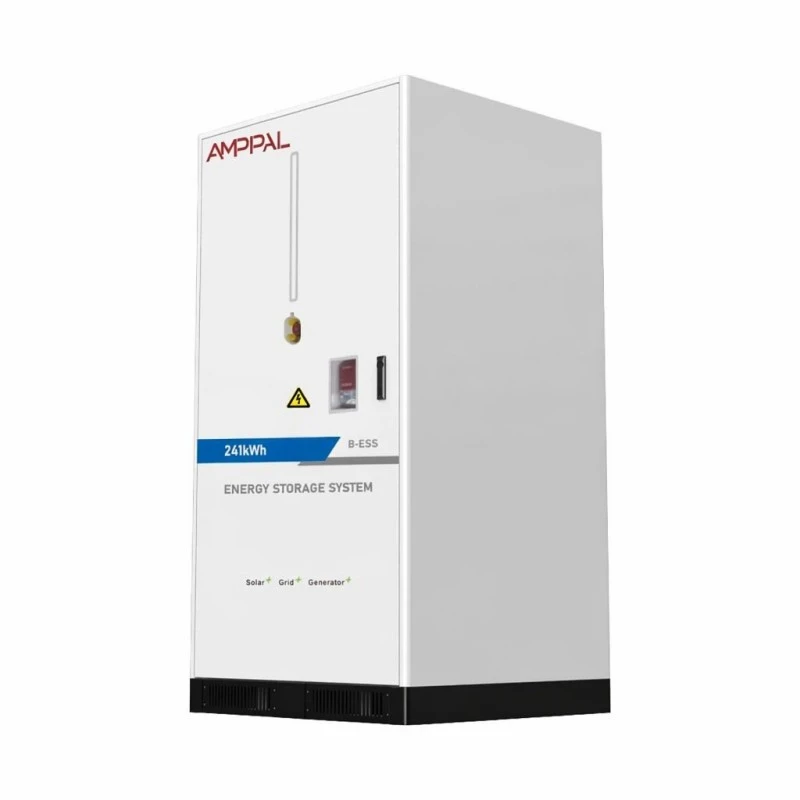

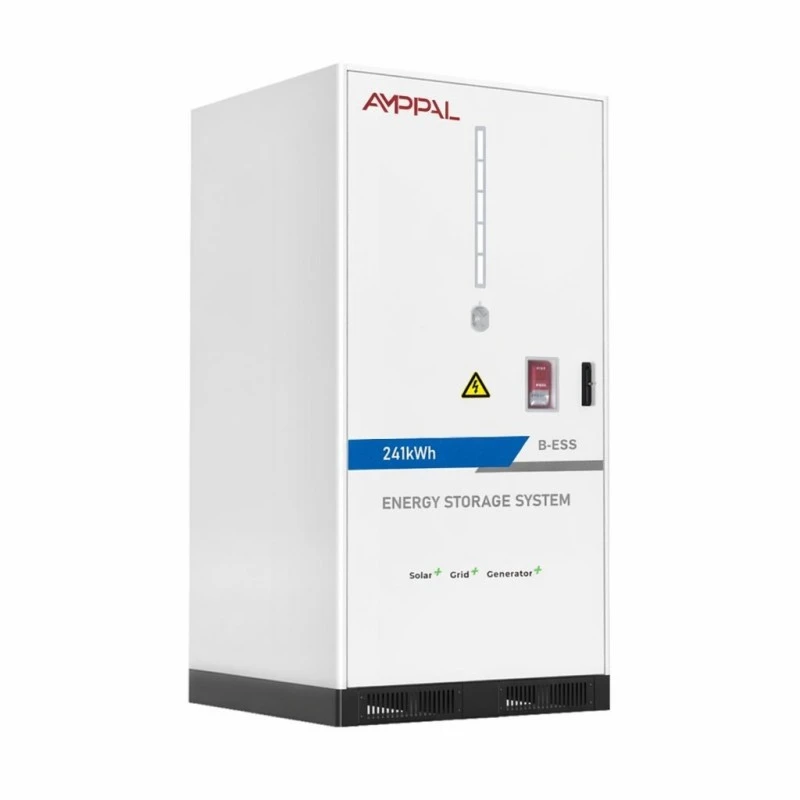

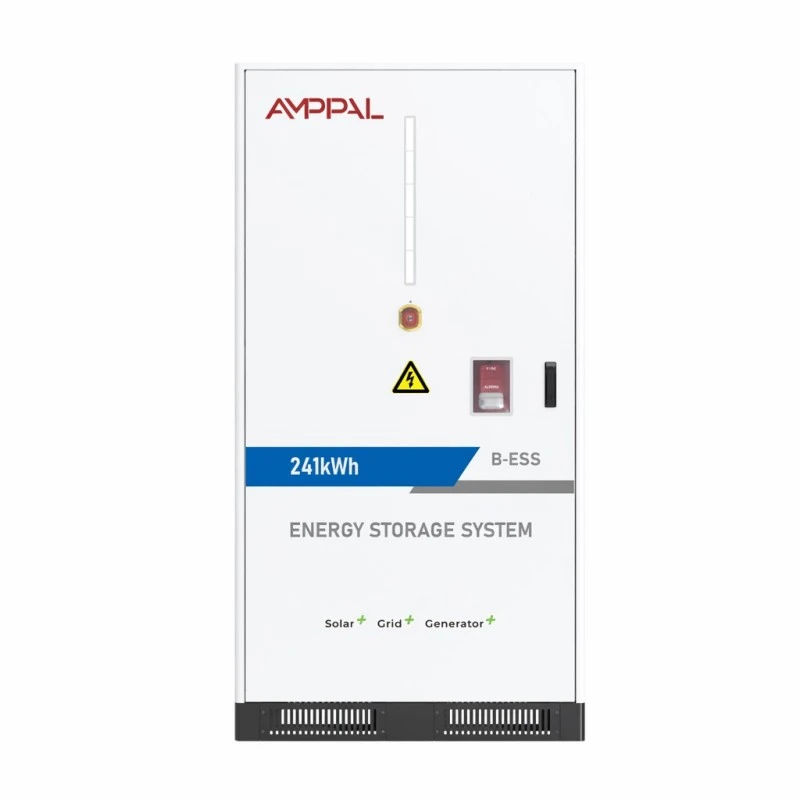

इंटेलिजेंट एयर-कूल्ड एयर कंडीशनिंग, एयरोसोल प्लस पेरफ्लूरोहेक्सानोन अग्नि सुरक्षा, आईपी54, और दोनों वेरिएंट पर 1095*1210*2120 मिमी कैबिनेट में 2050 किग्रा।

तकनीकी निर्देश

नंगे क्लस्टर कौन खरीदता है

मौजूदा पीसीएस लाइन के साथ इंटीग्रेटर्स: क्लस्टर स्टॉक और समर्थन के लिए दूसरे इन्वर्टर SKU के बिना अपने कैटलॉग में स्टोरेज जोड़ता है।

ईपीसी कई साइटों पर एक बैटरी पार्टनर का मानकीकरण करती है - समान 2050 किग्रा कैबिनेट, समान कॉम्स इंटरफ़ेस, हर जगह समान स्पेयर-पार्ट्स सूची।

पीवी संयंत्रों को डीसी-युग्मित भंडारण में परिवर्तित करने वाली परियोजनाएं, जहां क्लस्टर मौजूदा इन्वर्टर की डीसी बस पर बैठता है और पुराना इन्वर्टर अपनी भूमिका रखता है।

कंटेनर परियोजनाएं जहां पीसीएस को ग्राहक द्वारा अलग से खरीदा जाता है और बैटरी को फैक्ट्री-परीक्षणित, स्वतंत्र रूप से प्रमाणित इकाई के रूप में आना चाहिए।

बैकअप खनन और औद्योगिक साइटों के लिए बनाता है जहां नियंत्रण वास्तुकला मालिकाना है और केवल एक डीसी घटक इसमें स्लॉट होगा।

आपके पीसीएस के साथ मिलान और स्टैकिंग

पहला चेक वोल्टेज है। क्लस्टर की ऑपरेटिंग विंडो - मॉडल के आधार पर 604~806वीडीसी या 672~864वीडीसी - दोनों सिरों पर मार्जिन के साथ पीसीएस डीसी इनपुट रेंज के अंदर होनी चाहिए, क्योंकि बैटरी खाली और पूर्ण चार्ज के बीच पूरी विंडो पर चलती है।

दूसरा चेक हाथ मिलाना है। क्लस्टर दूरस्थ सेवा के लिए 4G वैकल्पिक के साथ मानक के रूप में CAN, ईथरनेट और RS485 बोलता है; आपका ईएमएस या तो उनमें से एक बोलता है या एक प्रोटोकॉल गेटवे प्राप्त करता है। हम दस्तावेज़ीकरण पैक के साथ रजिस्टर मानचित्र प्रकाशित करते हैं ताकि आपका नियंत्रण इंजीनियर फ़ैक्टरी कॉल के बिना एसओसी, वर्तमान सीमा और सुरक्षा अलार्म को मैप कर सके।

क्षमता क्लस्टर जोड़ने से बढ़ती है, री-रैकिंग से नहीं। समान मॉडल का दूसरा 241kWh क्लस्टर समानांतर में समान डीसी बस से जुड़ता है - मिलान नाममात्र वोल्टेज शर्त है - और साइट ईएमएस उन्हें दो डीसी स्रोतों के रूप में एकत्रित करता है। पावर पीसीएस द्वारा सीमित रहती है; 225 या 241kWh चरणों में ऊर्जा पैमाने।

सुरक्षा और प्रमाणन फ़ाइल

अग्नि सुरक्षा दो चरणों वाली है: पैक स्तर पर एयरोसोल, कैबिनेट वॉल्यूम के लिए पेरफ्लूरोहेक्सानोन - कॉन्फ़िगरेशन बीमाकर्ता अब वाणिज्यिक बैटरियों पर अपेक्षा करते हैं।

पैक में CE और RoHS होते हैं; उपकरण UN38.3 और MSDS के साथ भेजा जाता है, जो दस्तावेज़ सीमा शुल्क और साइट बीमाकर्ता देखने के लिए कहते हैं।

डीसी बॉटम एंट्री के साथ आईपी54 संलग्नक, कैबिनेट के अंदर पैक डिब्बे से विद्युत ग्रंथि क्षेत्र को अलग करता है।

इंटेलिजेंट एयर-कूल्ड एयर कंडीशनिंग 14-15 पैक को एक सख्त तापमान बैंड में रखता है; नियंत्रक सेल तापमान के विरुद्ध पंखे को नियंत्रित करता है।

ऑपरेटिंग लिफाफा 0°C से +50°C, संक्षेपण के बिना 0-95%RH, ऊपर व्युत्पन्न के साथ 2000 मीटर की ऊंचाई है - हस्ताक्षर करने से पहले पुष्टि करें कि आपकी साइट इसके अंदर है।

प्रत्येक क्लस्टर पैक-स्तरीय लॉगिंग के साथ पूर्ण 0.5CP फ़ैक्टरी साइक्लिंग परीक्षण पूरा करता है, और स्वीकृति रिपोर्ट यूनिट के साथ भेज दी जाती है।

यूक्विंग में क्लस्टर को कैसे इकट्ठा किया जाता है

1. सेल का सेवन - निर्माण शुरू होने से पहले क्षमता और आंतरिक प्रतिरोध के लिए 314Ah LFP कोशिकाओं का नमूना लिया जाता है।

2. पैक असेंबली - 51.2V/314Ah पैक को वेल्ड किया जाता है, तार लगाया जाता है और पैक BMS के साथ फिट किया जाता है, फिर इन्सुलेशन-परीक्षण किया जाता है।

3. कैबिनेट निर्माण - शीट स्टील सीएनसी-कट, मुड़ा हुआ, वेल्डेड और संक्षारण संरक्षण के साथ पाउडर-लेपित है।

4. रैकिंग - डीसी बस को टॉर्क और चेक करके 1P224S या 1P240S स्ट्रिंग में पैक स्थापित किए जाते हैं।

5. थर्मल और फायर फिट-आउट - एयर कंडीशनर, डक्टिंग, एयरोसोल जनरेटर और पेरफ्लूरोहेक्सानोन सिस्टम स्थापित और परीक्षण किया गया।

6. नियंत्रण वायरिंग - क्लस्टर नियंत्रक, कॉम्स गेटवे और डीसी बॉटम एंट्री ग्रंथि को समाप्त और सत्यापित किया जाता है।

7. स्वीकृति परीक्षण - सीरियल नंबर के विरुद्ध लॉग-स्तर वोल्टेज और तापमान के साथ 0.5 सीपी चार्ज और डिस्चार्ज।

8. पैकिंग - 2050 किलोग्राम कैबिनेट को एक प्रबलित फूस से सुरक्षित किया गया है, शॉक संकेतक लगाए गए हैं, और माल ढुलाई के लिए क्रेट किया गया है।

कौन सा क्लस्टर, और कितने

पहले अपने पीसीएस वोल्टेज विंडो के अनुसार मॉडल चुनें और दूसरे पर अपने ऊर्जा लक्ष्य का। एक 750-900V DC बस 241kWh क्लस्टर (672~864VDC) की ओर इशारा करती है; एक 600-800V बस 225kWh इकाई (604~806VDC) की ओर इशारा करती है। वोल्टेज बेमेल को मजबूर करने का मतलब है बैटरी या इन्वर्टर को निष्क्रिय करना, और दोनों ही भुगतान को नुकसान पहुंचाते हैं।

फिर डिस्पैच विंडो के विरुद्ध क्लस्टरों की गणना करें: प्रत्येक 225kWh क्लस्टर बस में 150A मानक वितरित करता है, इसलिए दो घंटे की विंडो में उपयोगी ऊर्जा वह है जो पीसीएस परिवर्तित करती है, नेमप्लेट नहीं।

खरीद के स्वरूप के प्रति ईमानदार रहें। यदि आपके प्रोजेक्ट में अभी तक कोई पीसीएस और कोई ईएमएस नहीं है, तो एक खाली क्लस्टर गलत शुरुआती बिंदु है - उसी फैक्ट्री रेंज से एक एकीकृत कैबिनेट या कंटेनर तेजी से कमीशनिंग तक पहुंच जाएगा। क्लस्टर उन खरीदारों के लिए है जिनके पास पहले से ही शेष स्टैक का स्वामित्व है।

क्लस्टर कोटेशन में पूछे जाने वाले प्रश्न

केवल नाममात्र के लिए नहीं, बल्कि वोल्टेज विंडो के लिए पूछें। यदि आपका पीसीएस 850V पर क्लिप करता है और पैक 864V पर चार्ज होता है, तो '768V' के रूप में उद्धृत क्लस्टर अभी भी बेकार हो सकता है।

पूछें कि क्या कॉम रजिस्टर मैप यूनिट के साथ भेजता है या एनडीए समीक्षा के बाद ही भेजता है - हमारा दस्तावेज़ीकरण पैक में है।

पूछें कि अग्नि सुरक्षा कैसे की जाती है: एयरोसोल और पेरफ्लूरोहेक्सानोन दोनों यहां मौजूद हैं; एकल-एजेंट उद्धरण आपकी बीमा फ़ाइल को बदल देता है।

पूछें कि क्या चक्र का दावा दर, तापमान और अवधारण बताता है - शर्तों के बिना '8000 चक्र' कोई विशिष्टता नहीं है।

वाणिज्यिक शर्तें: मानक समूहों के लिए 25-35 कार्य दिवस, पांच साल की वारंटी, प्रोटोटाइप एकीकरण कार्य के लिए MOQ एक इकाई।

2050 किलोग्राम क्लस्टर की शिपिंग

कैबिनेट का माप 1095*1210*2120 मिमी है और दोनों वेरिएंट का वजन 2050 किलोग्राम है, इसलिए यह फोर्कलिफ्ट जेब और क्रेन के लिए उठाने वाले बिंदुओं के साथ एक प्रबलित फूस पर चलता है जहां साइट को इसकी आवश्यकता होती है।

बैटरी स्थापित होने के साथ, शिपमेंट UN3480 खतरनाक सामान है: हम UN38.3 रिपोर्ट और MSDS तैयार करते हैं, और आपको मूल रूप से डीजी बुकिंग लीड टाइम का लगभग एक सप्ताह जोड़ना चाहिए।

शर्तें अनुरोध पर सीआईएफ के साथ एफओबी निंगबो या शंघाई हैं। प्रति ट्रक डिब्बे में एक क्लस्टर सड़क माल ढुलाई के लिए व्यावहारिक भार है; यदि मार्ग अनुमति देता है तो दो ब्रेसिंग के साथ 20 फुट के कंटेनर में फिट होते हैं।

सेवा और क्षमता प्रतिबद्धता

एक वितरित इकाई के रूप में पैक्स, एयर कंडीशनिंग, फायर सिस्टम और क्लस्टर नियंत्रक पर पांच साल की वारंटी।

फैक्ट्री स्वीकृति लॉग के अनुसार बेंचमार्क किए गए 0.5C साइकलिंग के तहत 80% पर क्षमता प्रतिधारण की गारंटी है।

पैक्स को फ़ील्ड में स्वैप किया जा सकता है: एक कमज़ोर पैक को कुछ ही घंटों में बदल दिया जाता है और शेष स्ट्रिंग को अछूता रखा जाता है, और पुनः आरंभ करने पर बीएमएस फिर से संतुलित हो जाता है।

CAN/Eth/RS485 (4G वैकल्पिक) पर रिमोट डायग्नोस्टिक्स हमारे इंजीनियरों को साइट ऊर्जा रिपोर्ट में दिखाए जाने से पहले पैक-स्तरीय डेटा और फ़्लैग ड्रिफ्ट को पढ़ने देता है।

वार्षिक सेवा में फ़िल्टर सफाई, अग्नि दबाव जांच, टॉर्क सत्यापन और क्षमता संचालन शामिल है; अतिरिक्त पैक 5-7 कार्य दिवसों के भीतर भेज दिए जाते हैं।

एकीकरण की गलतियाँ हम बार-बार देखते हैं

गलत: क्लस्टर को एक पीसीएस से जोड़ना, जिसकी डीसी विंडो बैटरी रेंज को मुश्किल से ओवरलैप करती है। दाएं: सत्यापित करें कि 604~806वीडीसी या 672~864वीडीसी दोनों सिरों पर मार्जिन के साथ पीसीएस विंडो के अंदर बैठता है।

गलत: एक बस में 225kWh और 241kWh क्लस्टर को मिलाना। दाएं: समानांतर इकाइयां एक ही मॉडल होनी चाहिए ताकि नाममात्र वोल्टेज मेल खाए।

गलत: डीसी बॉटम एंट्री ग्रंथि को पानी के बहाव के लिए सुलभ छोड़ना। दाएँ: स्थापना के समय ग्रंथि को सील करें और प्लिंथ क्षेत्र को साफ़ रखें।

ग़लत: IP54 का अर्थ है कहीं भी आउटडोर एक्सपोज़र। सही: यह धूल और छींटों को सहन करता है, रुके हुए पानी को नहीं - क्लस्टर को बाढ़-ग्रस्त जमीन से दूर रखें।

गलत: सक्रिय करने से पहले कॉम्स मैप परीक्षण को छोड़ देना। दाएं: क्लस्टर को बस से कनेक्ट करने से पहले अपने ईएमएस के साथ एक बेंच-स्तरीय CAN/RS485 हैंडशेक चलाएं।

इंटीग्रेटर्स क्या रिपोर्ट करते हैं

दुबई में एक सिस्टम इंटीग्रेटर ने 2025 की शुरुआत में एक होटल प्रोजेक्ट के लिए 241kWh क्लस्टर को 500kW पीसीएस के साथ जोड़ा। उनके प्रमुख इंजीनियर ने कहा कि CAN रजिस्टर मैप उन्हें एक दोपहर में ईएमएस मैपिंग खत्म करने देगा, और फैक्ट्री परीक्षण रिपोर्ट ने स्थानीय प्राधिकरण की दस्तावेज़ समीक्षा को सरल बना दिया - हालांकि डीसी केबल टेल्स उनके मानक अभ्यास से छोटे थे, इसलिए उन्होंने एक जंक्शन बॉक्स जोड़ा।

केप टाउन में एक ईपीसी को तीन खुदरा साइटों पर 225kWh क्लस्टर पर मानकीकृत किया गया। उनके खरीद नेतृत्व ने समान 2050 किलोग्राम कैबिनेट और सामान्य स्पेयर-पार्ट्स सूची को सरलीकृत साइट लॉजिस्टिक्स पर ध्यान दिया, जबकि उनके कमीशनिंग दल ने शिकायत की कि एयर कंडीशनर का सर्विस एक्सेस पैनल उस तरफ बैठता है जो उनके पसंदीदा लेआउट में दीवार का सामना करता है।

मेडेलिन, कोलंबिया में एक खनन ठेकेदार डीजल-हाइब्रिड प्रणाली के पीछे एक डीसी बस पर दो 241kWh क्लस्टर चलाता है। उनके नियंत्रण इंजीनियर ने पुष्टि की कि समानांतर कॉन्फ़िगरेशन विज्ञापित एसओसी से मेल खाता है, और एक लंबे वाईफाई एंटीना विकल्प के लिए कहा ताकि क्लस्टर डायग्नोस्टिक्स बिना केबल के नियंत्रण कक्ष तक पहुंच सके।

उत्तर इंटीग्रेटर्स हस्ताक्षर करने से पहले पूछते हैं

प्रश्न: क्या पीसीएस शामिल है?

उत्तर: नहीं - यह डीसी-साइड बैटरी क्लस्टर है। यह CAN, ईथरनेट या RS485 (4G वैकल्पिक) पर आपके PCS/EMS को सौंप देता है।

प्रश्न: यह किस पीसीएस वोल्टेज से मेल खाता है?

उत्तर: 225kWh क्लस्टर 604~806VDC तक फैला है; 241kWh 672~864VDC तक फैला है। रेंज के विरुद्ध अपनी पीसीएस डीसी विंडो की जांच करें।

प्रश्न: क्या मैं दो क्लस्टर समानांतर में चला सकता हूँ?

उत्तर: हां, एक ही डीसी बस पर समान-मॉडल क्लस्टर, नाममात्र वोल्टेज से मेल खाते हैं, जो साइट ईएमएस द्वारा एकत्रित किया गया है।

प्रश्न: मानक धारा क्या है?

ए: 0.5सीपी दर पर प्रति क्लस्टर 150ए; पीसीएस शक्ति को परिभाषित करता है, क्लस्टर ऊर्जा को परिभाषित करता है।

प्रश्न: राउंड-ट्रिप दक्षता क्या है?

ए: एक चार्ज और एक डिस्चार्ज पर 0.5C पर अधिकतम 88%, सहायक उपकरण शामिल हैं।

प्रश्न: सेल कितने समय तक चलेंगे?

उत्तर: कम से कम 80% अवधारण के साथ 0.5C और 25°C पर 8000 से अधिक चक्र; उच्च परिवेश तापमान इसे छोटा कर देता है।

प्रश्न: क्या यह तृतीय-पक्ष ईएमएस के साथ काम करता है?

उत्तर: हाँ - रजिस्टर मैप दस्तावेज़ीकरण पैक का हिस्सा है, इसलिए आपका इंजीनियर फ़ैक्टरी कॉल के बिना एकीकृत कर सकता है।

प्रश्न: लीड टाइम क्या है?

उत्तर: मानक समूहों के लिए 25-35 कार्य दिवस, साथ ही मूल स्थान पर खतरनाक-सामान की बुकिंग का लगभग एक सप्ताह।
