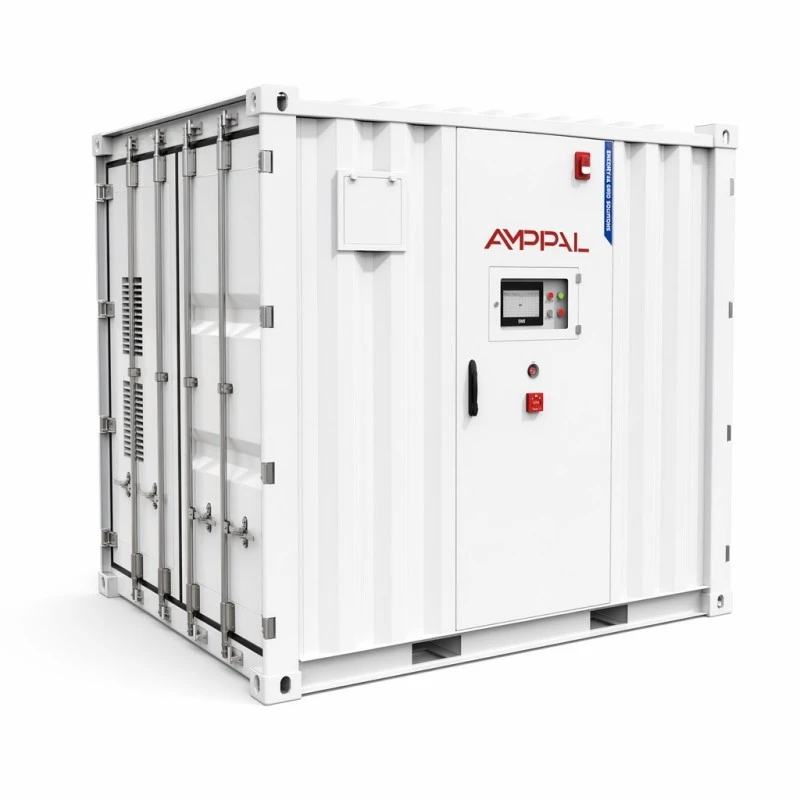

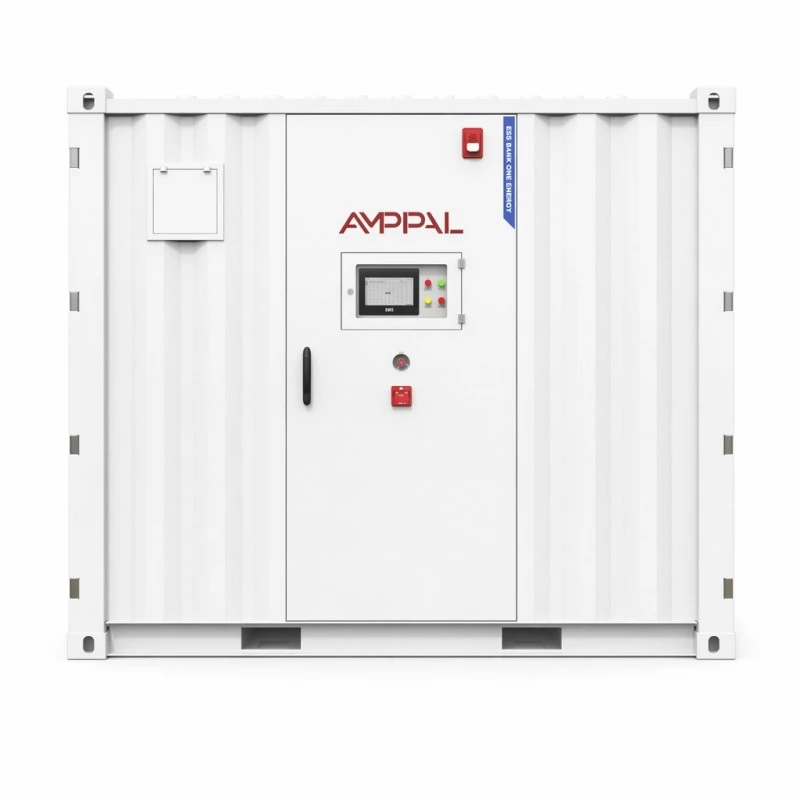

उपयोगिता-स्केल कंटेनरीकृत बैटरी ऊर्जा भंडारण प्रणाली

ट्रक पर क्या आता है

पारंपरिक मेगावाट-घंटा परियोजनाओं को साइट पर इकट्ठा किया जाता है: पैक पैलेट पर आते हैं, रैक ऊपर जाते हैं, केबल खींचे जाते हैं, और इंस्टॉलेशन सप्ताह के दौरान की गई वायरिंग गलतियों का पीछा करने में आधा कमीशनिंग समय व्यतीत होता है। यूटिलिटी-स्केल कंटेनरीकृत बैटरी एनर्जी स्टोरेज सिस्टम उस क्रम को उलट देता है। 48 या 55 बैटरी पैक, एयर कंडीशनिंग लूप, एयरोसोल और पेरफ्लूरोहेक्सानोन फायर सिस्टम, और मॉनिटरिंग वायरिंग सभी यूकिंग में हमारे कारखाने के फर्श पर एकीकृत हैं, एक सिस्टम के रूप में परीक्षण किया गया है, और एक एकल 3048 * 2438 * 2591 मिमी इकाई के रूप में भेजा गया है। आगमन पर, साइट क्रू इसे तैयार पैड पर रखता है, डीसी बॉटम एंट्री केबल को प्रोजेक्ट पीसीएस/ईएमएस तक चलाता है, और कमीशनिंग के लिए सौंप देता है। फ़ैक्टरी असेंबली का समय आपके महत्वपूर्ण पथ से हट जाता है, जो आमतौर पर रैक सिस्टम के बजाय कंटेनर खरीदने का संपूर्ण बिंदु होता है।

पाँच संख्याएँ जो दो प्रकारों को परिभाषित करती हैं

एक ही बाड़े से 1060kWh और 1215kWh रेटेड क्षमता: 48 पैक बनाम LFP 3.2V/314Ah सेल के 55 पैक, इसलिए पदचिह्न, पैड और क्रेन योजना वेरिएंट के बीच नहीं बदलती है।

स्ट्रिंग आर्किटेक्चर डिज़ाइन के अनुसार भिन्न होता है - 844.8VDC नाममात्र पर 1060kWh इकाई के लिए 4P264S, 774.4VDC पर 1215kWh इकाई के लिए 5P242S - जबकि दोनों 680~950VDC विंडो के अंदर रहते हैं जिसे अधिकांश बड़े PCS प्लेटफ़ॉर्म स्वीकार करते हैं।

मानक चार्ज और डिस्चार्ज करंट दोनों पर 0.5CP दर पर 200A है, जो कंटेनर के DC आउटपुट को विशिष्ट प्रोजेक्ट बस डिज़ाइन के साथ संगत रखता है।

सिस्टम दक्षता 0.5C पर अधिकतम 88% बताई गई है, जिसे एक चार्ज और एक डिस्चार्ज पर मापा जाता है - इस आंकड़े में केवल बैटरी स्ट्रिंग ही नहीं, बल्कि सहायक भी शामिल हैं।

जीवनकाल को कम से कम 80% ऊर्जा प्रतिधारण के साथ 0.5C और 25°C पर 8000 से अधिक चक्रों के रूप में उद्धृत किया गया है, और 0°C से +50°C ऑपरेटिंग बैंड वातानुकूलित इंटीरियर से मेल खाता है।

तकनीकी निर्देश

वर्ग	पैरामीटर	1060kWh मॉडल	1215kWh मॉडल
डीसी पक्ष	रेटेड क्षमता	1060kWh	1215kWh
	सेल प्रकार	एलएफपी 3.2वी/314एएच	एलएफपी 3.2वी/314एएच
	बैटरी सिस्टम स्ट्रिंग	4पी264एस	5पी242एस
	पैक विशिष्टता	70.4V314Ah	70.4V314Ah
	नहीं। पैक्स का	48 पीसीएस	55 पीसीएस
	नाममात्र वोल्टेज	844.8वीडीसी	774.4वीडीसी
	वोल्टेज रेंज	680~950VDC	680~950VDC
	मानक चार्ज/डिस्चार्ज करंट	200ए	200ए
सिस्टम पैरामीटर	सिस्टम दक्षता	अधिकतम दक्षता 88% @0.5C / 1 चार्ज 1 डिस्चार्ज	अधिकतम दक्षता 88% @0.5C / 1 चार्ज 1 डिस्चार्ज
	सिस्टम जीवनकाल	>8000 बार(0.5C@25°C) ऊर्जा प्रतिधारण दर ≥ 80%	>8000 बार(0.5C@25°C) ऊर्जा प्रतिधारण दर ≥ 80%
	तार लगाने की विधि	डीसी नीचे प्रविष्टि	डीसी नीचे प्रविष्टि
	चार्ज एवं डिस्चार्ज दर	0.5CP	0.5CP
	थर्मल प्रबंधन विधि	बुद्धिमान एयर-कूल्ड एयर कंडीशनर	बुद्धिमान एयर-कूल्ड एयर कंडीशनर
	संचार प्रोटोकॉल	CAN/Eth/RS485(4जी वैकल्पिक)	CAN/Eth/RS485(4जी वैकल्पिक)
	अग्नि सुरक्षा प्रणाली	एरोसोल और पेरफ्लूरोहेक्सानोन	एरोसोल और पेरफ्लूरोहेक्सानोन
	आईपी ​​रेटिंग	आईपी54	आईपी54
	उत्पाद का आकार	3048*2438*2591मिमी	3048*2438*2591मिमी
	उत्पाद का वजन	9500 किग्रा	10500 किग्रा
पर्यावरण आवश्यकताएं	तापमान रेंज आपरेट करना	0°C~+50°C	0°C~+50°C
	परिचालन आर्द्रता सीमा	0~95%आरएच(कोई संघनन नहीं)	0~95%आरएच(कोई संघनन नहीं)
	परिचालन ऊंचाई	2000 मीटर (>2000 मीटर व्युत्पन्न)	2000 मीटर (>2000 मीटर व्युत्पन्न)
	प्रमाणन	पैक: CE ROHS UN38.3 MSDS	पैक: CE ROHS UN38.3 MSDS
	गारंटी	5 साल	5 साल

साइटें जो एक मेगावाट-घंटे का कमीशन देती हैं

2-4 घंटे की शाम की व्यस्तताओं वाले औद्योगिक पार्क और एक टैरिफ संरचना जो उस विंडो को स्थानांतरित करने के लिए पुरस्कृत करती है।

डीजल जनरेटर प्रतिस्थापन: 200A डिस्चार्ज पर 1060kWh, ईंधन लॉजिस्टिक्स के बिना एक सामान्य आउटेज विंडो के माध्यम से एक मामूली औद्योगिक भार को कवर करता है।

सौर या पवन फार्मों को मजबूत उत्पादन और उत्पादन पर कब्जा करने की आवश्यकता है जो अन्यथा कम हो जाएगा।

वितरण कंपनियाँ एक या दो सीज़न के लिए फीडर के पीक को कम करके सबस्टेशन अपग्रेड को टाल देती हैं।

दूरस्थ खनन और द्वीप स्थल जहां साइट-निर्मित बैटरी रूम अव्यावहारिक हैं और फैक्ट्री-परीक्षणित डिलीवरी ही एकमात्र विश्वसनीय विकल्प है।

कैसे एक पूर्वनिर्मित परियोजना ऑनलाइन आती है

प्रोजेक्ट अनुक्रम सिविल पैकेज से शुरू होता है: 9500-10500 किलोग्राम पॉइंट लोड के लिए रेटेड एक फ्लैट कंक्रीट पैड, कंटेनर स्थिति के लिए केबल ट्रेंच, और एयर कंडीशनर की गर्मी अस्वीकृति के लिए निकासी।

भारोत्तोलन एक एकल क्रेन ऑपरेशन है। यूनिट के 3048*2438*2591 मिमी लिफाफे और कोने की कास्टिंग मानक कंटेनर हार्डवेयर हैं, इसलिए स्प्रेडर बार और रिगिंग को कस्टम-निर्मित के बजाय किराए पर लिया जाता है।

कमीशनिंग फिर तीन चरणों में चलती है: साइट पीसीएस के निचले प्रवेश ग्रंथि के माध्यम से डीसी वायरिंग, प्रोजेक्ट ईएमएस (4 जी रिमोट एक्सेस वैकल्पिक) के साथ CAN/Eth/RS485 हैंडशेक, और स्वीकृति अनुक्रम जहां स्थानीय प्राधिकरण या ग्रिड ऑपरेटर सुरक्षा रिले परीक्षण, 0.5CP पर चार्ज/डिस्चार्ज और एसओसी रिपोर्टिंग सटीकता की जांच करते हैं। कंटेनर सेट होने के बाद दो से तीन दिनों तक साइट पर काम करने दें।

सुरक्षा और प्रमाणन फ़ाइल के अंदर

दो स्वतंत्र अग्नि एजेंट: एयरोसोल पैक वॉल्यूम के अंदर कार्य करता है जबकि पेरफ्लुओरोहेक्सानोन कंटेनर स्थान में बाढ़ लाता है - यह जोड़ी दोनों पैमानों पर थर्मल घटनाओं को कवर करती है।

डीसी बॉटम एंट्री के साथ आईपी54 संलग्नक, इसलिए कंटेनर साइट पर बारिश और धूल को सहन करता है जबकि विद्युत प्रवेश कम और संरक्षित रहता है।

पैक में CE और RoHS होते हैं; परिवहन, सीमा शुल्क और साइट बीमा के लिए आवश्यक UN38.3 और MSDS दस्तावेज़ के साथ संपूर्ण उपकरण जहाज।

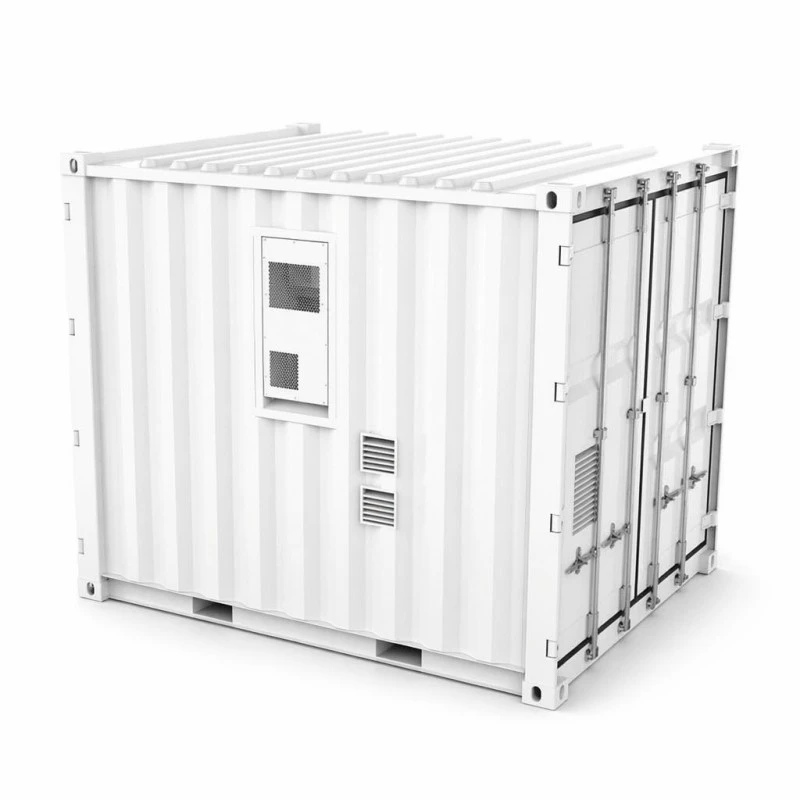

इंटेलिजेंट एयर-कूल्ड एयर कंडीशनिंग एक संकीर्ण तापमान बैंड में 48-55 पैक स्ट्रिंग रखता है; नियंत्रक जोर से साइकिल चलाने के बजाय मॉड्यूलेट करता है।

ऑपरेटिंग लिफ़ाफ़ा 0°C से +50°C परिवेश है, बिना संक्षेपण के 0-95% RH के साथ, और उपरोक्त व्युत्पन्न के साथ 2000 मीटर की ऊंचाई - आपके प्रोजेक्ट साइट के विरुद्ध जांचने लायक संख्या।

शिपमेंट के लिए दरवाजे सील करने से पहले प्रत्येक कंटेनर कारखाने में पैक-स्तरीय लॉगिंग के साथ पूर्ण 0.5CP चार्ज और डिस्चार्ज पूरा करता है।

यूक्विंग प्लांट के अंदर आठ सीढ़ियाँ

1. सेल सेवन - 314Ah LFP सेल आगमन पर क्षमता और आंतरिक प्रतिरोध के लिए बैच-सैंपल किए जाते हैं।

2. पैक निर्माण - 70.4V/314Ah पैक को वेल्ड किया जाता है, तार लगाया जाता है, पैक BMS के साथ फिट किया जाता है और इन्सुलेशन-परीक्षण किया जाता है।

3. कंटेनर निर्माण - कंपनी के अन्य ऊर्जा उत्पादों के समान मंजिल पर बाड़े को काटा, वेल्ड किया जाता है और संक्षारण संरक्षण के साथ लेपित किया जाता है।

4. रैक स्थापना - डीसी बस रन के साथ पैक्स को 4P264S या 5P242S स्ट्रिंग लेआउट में माउंट किया जाता है।

5. थर्मल और फायर फिट-आउट - एयर कंडीशनिंग इकाइयां, नलिकाएं, एयरोसोल जनरेटर और पेरफ्लूरोहेक्सानोन सिलेंडर स्थापित और कार्य-परीक्षण किए जाते हैं।

6. वायरिंग और नियंत्रण - मॉनिटरिंग, कॉम्स गेटवे और डीसी बॉटम एंट्री ग्रंथि को प्रोजेक्ट इंटरफ़ेस पर समाप्त किया जाता है।

7. फ़ैक्टरी स्वीकृति परीक्षण - सीरियल नंबर के विरुद्ध पैक-स्तर वोल्टेज और तापमान लॉग के साथ पूर्ण 0.5CP साइक्लिंग।

8. सीलिंग और पैकिंग - दरवाज़ों को सील किया गया, शॉक इंडिकेटर लगाए गए, कंटेनर यार्ड के लिए यूनिट तैयार की गई।

कंटेनर स्केल पर आकार की वास्तविकता की जाँच करें

वह वैरिएंट खरीदें जो आपकी डिस्पैच विंडो से मेल खाता हो, बड़ी संख्या से नहीं। 1060kWh इकाई 844.8VDC बस पर 200A मानक प्रदान करती है; 1215kWh इकाई कम 774.4VDC नॉमिनल पर अधिक ऊर्जा प्रदान करती है। पीओ कटने से पहले जांच लें कि कौन सा वोल्टेज आपके पीसीएस ऑपरेटिंग रेंज के अंदर आता है।

वायु शीतलन की वास्तविक सीमाएँ हैं। यदि आपकी साइट नियमित रूप से +50 डिग्री सेल्सियस से अधिक है, या आर्द्र उष्णकटिबंधीय जलवायु में स्थित है जहां एयर कंडीशनर लगातार पूर्ण लोड पर चलता है, तो तरल-ठंडा उत्पाद सेल तापमान को कम रखेगा और बेहतर फिट हो सकता है। ऐसा हम डिलीवरी के बाद के बजाय उद्धरण में कहते हैं।

लगभग 500kWh भंडारण की आवश्यकता से कम, यह कंटेनर गलत आकार का है। एक कैबिनेट-स्केल उत्पाद की परिवहन, क्रेन और साइट पर लागत कम होती है, और हम आपको उसी श्रेणी से एक पर इंगित कर सकते हैं।

ईपीसी कोटेशन में पूछे जाने वाले प्रश्न

पूछें कि क्या दक्षता का आंकड़ा एक चार्ज-डिस्चार्ज चक्र में सिस्टम-स्तर पर है - हमारा 0.5C पर अधिकतम 88% है, जिसमें सहायक भी शामिल हैं।

पूछें कि क्या चक्र-जीवन दावा दर, तापमान और अवधारण सीमा बताता है - बिना किसी शर्त के '8000 चक्र' एक विपणन वाक्य है, कोई विशिष्टता नहीं।

पूछें कि कितने फायर एजेंट अंदर हैं। एरोसोल प्लस पेरफ्लूरोहेक्सानोन वह कॉन्फ़िगरेशन है जिसे बीमाकर्ता अपनी आवश्यकताओं में तेजी से लिख रहे हैं।

पूछें कि यदि साइट पीसीएस एक अलग कॉम्स प्रोटोकॉल का उपयोग करता है तो कमीशनिंग समय का क्या होगा - CAN, ईथरनेट और RS485 यहां मानक हैं, 4G रिमोट वैकल्पिक है।

वाणिज्यिक शर्तें: एक मानक कंटेनर के लिए उत्पादन 30-40 कार्य दिवसों तक चलता है, पांच साल की वारंटी, और बैटरी पैक कंटेनर को उतारे बिना क्षेत्र में बदले जा सकते हैं।

भारोत्तोलन, नौवहन और सीमा शुल्क

3048*2438*2591 मिमी और 9500 किलोग्राम (1060 किलोवाट) या 10500 किलोग्राम (1215 किलोवाट) पर, इकाई दोनों सिरों पर एक क्रेन के साथ एक फ्लैटबेड पर चलती है। फोर्कलिफ्ट को इस वजन के लिए रेट नहीं किया गया है; ट्रक आने से पहले हेराफेरी और एक पैड क्रेन की योजना बनाएं।

क्योंकि बैटरी स्थापित और चार्ज की गई है, कंटेनर UN3480 खतरनाक सामान के रूप में भेजा जाता है। हम UN38.3 रिपोर्ट, एमएसडीएस और डीजी पैकिंग घोषणा तैयार करते हैं; आपको सामान्य कार्गो की तुलना में मूल स्थान पर बुकिंग लीड समय के लिए लगभग एक अतिरिक्त सप्ताह का बजट बनाना चाहिए।

मानक शर्तें एफओबी निंगबो या शंघाई हैं जिनमें सीआईएफ उपलब्ध है; इकाई एक 40-फुट ऊंचे-घन समतुल्य भार के रूप में यात्रा करती है, और आपके देश में ओवरलैंड डिलीवरी के लिए 3-मीटर-चौड़े, 10.5-टन भार के लिए मार्ग मंजूरी की आवश्यकता होती है।

वारंटी और क्षमता सेवा

पैक्स, एयर कंडीशनिंग, फायर सिस्टम और एक डिलीवर सिस्टम के रूप में निगरानी पर पांच साल की वारंटी।

बताई गई 0.5C साइक्लिंग के तहत कम से कम 80% रेटेड ऊर्जा रखने की क्षमता की गारंटी है; गिरावट ट्रैकिंग फ़ैक्टरी स्वीकृति लॉग को आधार रेखा के रूप में उपयोग करती है।

पैक फ़ील्ड-स्वैपेबल मॉड्यूल हैं - कंटेनर को अनशिप किए बिना या बाकी स्ट्रिंग को बाधित किए बिना एक कमजोर पैक को कुछ घंटों में बदल दिया जाता है।

वैकल्पिक 4G के साथ CAN/Eth/RS485 पर रिमोट मॉनिटरिंग से हमारी सेवा टीम को पैक-स्तरीय डेटा पढ़ने और ऑपरेटर को क्षमता में कमी दिखाई देने से पहले एक विज़िट शेड्यूल करने की सुविधा मिलती है।

वार्षिक सेवा: एयर फिल्टर की सफाई, फायर एजेंट दबाव की जांच, टर्मिनल टॉर्क सत्यापन और क्षमता संचालन; अतिरिक्त पैक 5-7 कार्य दिवसों के भीतर भेज दिए जाते हैं।

साइट तैयारी संबंधी गलतियाँ जिनमें कई सप्ताह लग जाते हैं

गलत: कंटेनर के डोर-स्विंग और एयर-कंडीशनर क्लीयरेंस की जांच करने से पहले पैड डालना। दाएं: कंक्रीट का ऑर्डर देने से पहले 3048*2438 मिमी फ़ुटप्रिंट और 1 मीटर सर्विस कॉरिडोर को चिह्नित करें।

गलत: यह मानते हुए कि 9500 किग्रा इकाई को फोर्कलिफ्ट से स्किड किया जा सकता है। दाएँ: स्प्रेडर के साथ कोने की कास्टिंग से क्रेन - ट्रक के बंदरगाह से प्रस्थान करने से पहले हेराफेरी योजना मौजूद होनी चाहिए।

गलत: डीसी बॉटम एंट्री ग्रंथि को केबल ट्रेंच फिल के नीचे दबा देना। दाएं: खाई को दोबारा भरने से पहले, प्लेसमेंट सप्ताह के दौरान ग्रंथि को समाप्त करें और सील करें।

गलत: 'इसमें IP54 है' के कारण आर्द्रता जांच को छोड़ दिया गया। दाएं: ऑपरेटिंग बैंड संक्षेपण के बिना 0-95% आरएच है; मॉनसून क्षेत्रों में डीह्यूमिडिफ़ायर सस्ता बीमा है।

ग़लत: बैटरी बस को 680~950VDC विंडो के बाहर PCS से कनेक्ट करना। दाएं: सत्यापित करें कि प्रोजेक्ट पीसीएस सक्रिय होने से पहले वेरिएंट के नाममात्र वोल्टेज (844.8वी या 774.4वी) को स्वीकार करता है।

मेगावाट-घंटा परियोजनाओं से फ़ील्ड नोट्स

ताशकंद, उज़्बेकिस्तान में एक संपत्ति डेवलपर ने 2024 के अंत में एक वाणिज्यिक परिसर के लिए रात/दिन के टैरिफ प्रसार के साथ 1060kWh यूनिट का ऑर्डर दिया। उनके प्रोजेक्ट इंजीनियर ने बताया कि क्रेन द्वारा फ्लैटबेड से उठाने के नौ दिनों के भीतर कंटेनर राजस्व उत्पन्न कर रहा था, और नोट किया कि आरएस485 पर ईएमएस हैंडशेक में पैरामीटर मैपिंग में एक दोपहर का समय लगा - भौतिक स्थापना की तुलना में अधिक समय।

एंटानानारिवो, मेडागास्कर में एक सौर डेवलपर ने 1215kWh वेरिएंट को मौजूदा पीवी फार्म के साथ जोड़ा। उनकी प्रतिक्रिया एयर कंडीशनर पर केंद्रित थी: द्वीप की गर्मी में कूलिंग लोड डेटाशीट द्वारा सुझाए गए से अधिक था, और उन्होंने दूसरी इकाई का ऑर्डर देने से पहले हमसे +45°C पर व्युत्पन्न तालिका के लिए कहा।

अल्माटी, कजाकिस्तान में एक खनन ठेकेदार ने प्रसंस्करण संयंत्र के लिए कंटेनर का बैकअप के रूप में उपयोग किया। उनके विद्युत पर्यवेक्षक ने एकल-लिफ्ट स्थापना की प्रशंसा की, लेकिन शिकायत की कि कॉम्स केबलिंग के लिए लंबी फ़ैक्टरी टेल की आवश्यकता होती है - डीसी नीचे प्रवेश स्थिति का मतलब है कि उनकी खाई योजना से 4 मीटर आगे चलती है।

कंटेनर बुकिंग से पहले खरीदार जो प्रश्न पूछते हैं

प्रश्न: दोनों वेरिएंट में क्या अंतर है?

ए: ऊर्जा और स्ट्रिंग लेआउट - 1060kWh के लिए 4P264S (844.8VDC) पर 48 पैक, 1215kWh के लिए 5P242S (774.4VDC) पर 55 पैक, समान संलग्नक।

प्रश्न: क्या कंटेनर में पीसीएस शामिल है?

उ: नहीं - यह डीसी-साइड स्टोरेज संपत्ति है। यह CAN, ईथरनेट या RS485 (4G वैकल्पिक) पर आपके प्रोजेक्ट PCS/EMS से कनेक्ट होता है।

प्रश्न: इसे कैसे भेजा जाता है?

ए: यूएन3480 के रूप में एक फ्लैटबेड पर या कंटेनर लोड के रूप में खतरनाक सामान, हमारे द्वारा तैयार की गई यूएन38.3 रिपोर्ट और एमएसडीएस के साथ।

प्रश्न: मानक चार्ज/डिस्चार्ज करंट क्या है?

ए: दोनों वेरिएंट पर 200ए, 0.5सीपी दर पर, 680~950वीडीसी वोल्टेज विंडो के भीतर।

प्रश्न: साइट कमीशनिंग में कितना समय लगता है?

ए: डीसी वायरिंग, कॉम्स हैंडशेक और साक्षी स्वीकृति परीक्षणों के लिए दो से तीन दिन, यह मानते हुए कि पैड तैयार है।

प्रश्न: वास्तविक दक्षता क्या है?

ए: 0.5C पर अधिकतम 88% एक चार्ज और एक डिस्चार्ज पर मापा जाता है, सहायक उपकरण शामिल हैं।

प्रश्न: बैटरी कितने समय तक चलेगी?

उत्तर: कम से कम 80% ऊर्जा प्रतिधारण के साथ 0.5C और 25°C पर 8000 से अधिक चक्र; गर्म परिवेशीय स्थितियाँ उसे छोटा कर देती हैं।

प्रश्न: लीड टाइम क्या है?

ए: एक मानक कंटेनर के लिए 30-40 कार्य दिवस; मूल स्थान पर डीजी बुकिंग से नौकायन कार्यक्रम में लगभग एक सप्ताह जुड़ जाता है।
