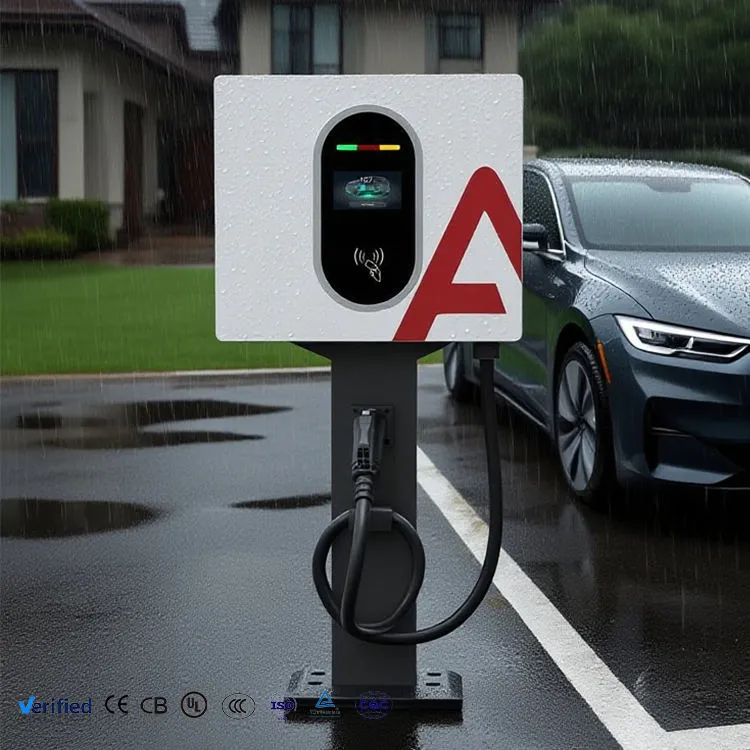

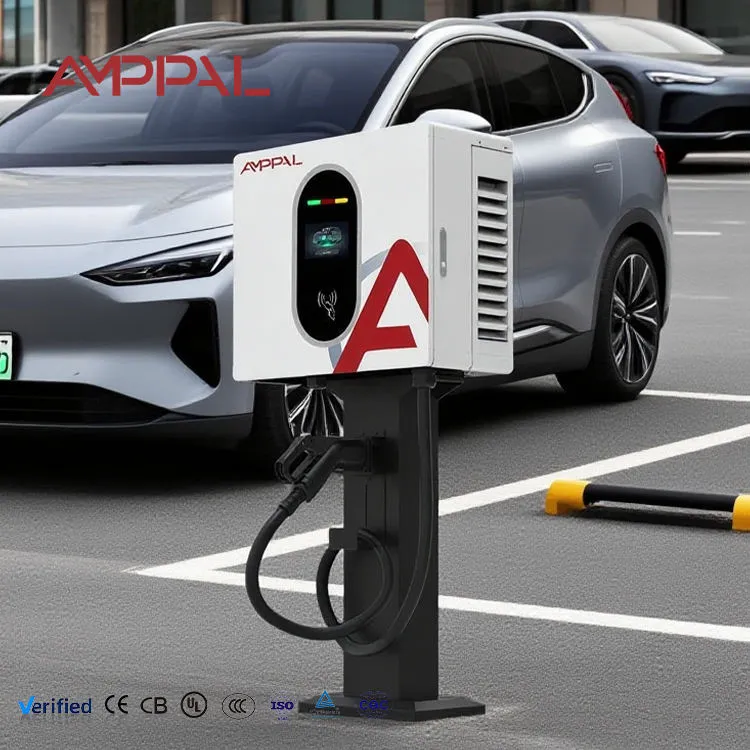

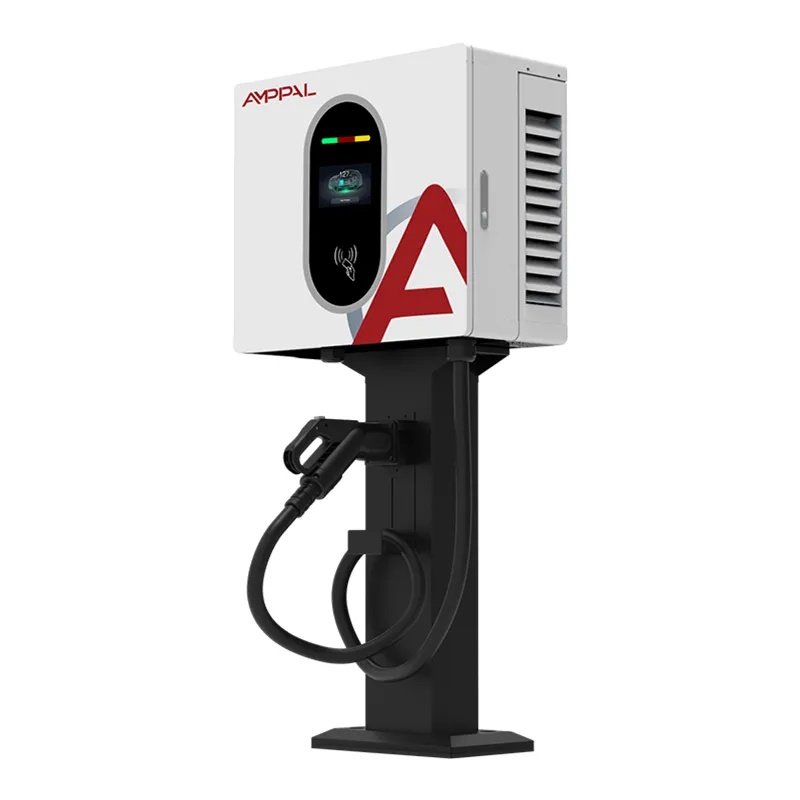

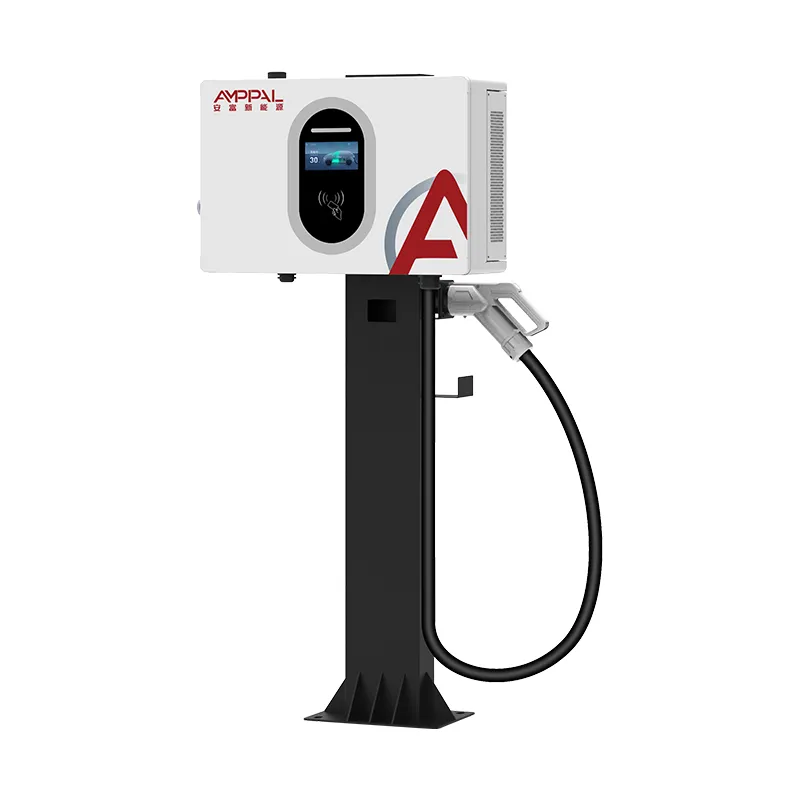

घर और कार्यस्थल के लिए 7kW वॉल-माउंटेड DC EV फास्ट चार्जर

यह 7kW DC वॉल बॉक्स वास्तव में क्या है

आपको मिलने वाले अधिकांश 7kW चार्जर AC वॉल बॉक्स होते हैं। ये वाला नहीं है. एएफ-डीसी-7-बी-ए-ओ-4-एच चार्जर के अंदर बिजली परिवर्तित करता है और कार के ऑनबोर्ड चार्जर को पूरी तरह से दरकिनार करते हुए डीसी को सीधे बैटरी पैक में धकेलता है। वह एकल अंतर किलोवाट संख्या से अधिक मायने रखता है।

क्या फर्क पड़ता है? बहुत सारे वाहन 3.3 किलोवाट के ऑनबोर्ड चार्जर के साथ आते हैं। उन्हें 7kW AC बॉक्स में प्लग करें और वे अभी भी केवल 3.3kW ही खींचते हैं - आपकी आधी क्षमता बेकार पड़ी रहती है। उसी कार को 7 किलोवाट डीसी फ़ीड करें और यह पूरी 7 किलोवाट लेती है, क्योंकि बाधा दूर हो गई है। इलेक्ट्रिक लॉजिस्टिक्स वैन, कम गति वाले ईवी और कमजोर ऑनबोर्ड चार्जर वाले पुराने मॉडल सबसे अधिक लाभान्वित होते हैं।

घर और कार्यस्थल के लिए 7kW वॉल-माउंटेड DC EV फास्ट चार्जर सामान्य AC220V एकल-चरण आपूर्ति पर चलता है, इसलिए आप इसे वहां स्थापित कर सकते हैं जहां तीन-चरण की बिजली उपलब्ध नहीं है। वजन और गहराई कम रखी जाती है (92 मिमी गहरी) इसलिए यह पार्किंग क्षेत्र में हस्तक्षेप किए बिना दीवार के खिलाफ सपाट खड़ा रहता है।

जहां 7kW DC चार्जर 7kW AC बॉक्स को मात देता है

कोई ऑनबोर्ड चार्जर बाधा नहीं: डीसी आउटपुट सीधे पैक में जाता है, इसलिए 3.3kW ऑनबोर्ड चार्जर वाले वाहनों को अभी भी पूर्ण 7kW प्राप्त होता है।

एकल-चरण अनुकूल: AC220V±15% पर चलता है। कोई तीन चरण का आवेदन नहीं, कोई ट्रांसफार्मर अपग्रेड नहीं, उपयोगिता कंपनी पर कोई प्रतीक्षा नहीं।

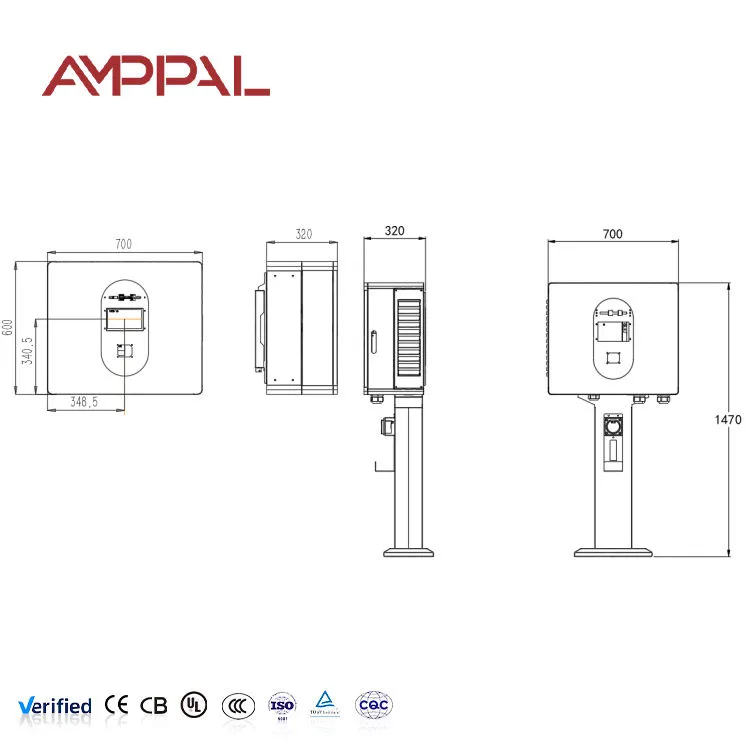

स्लिम 92 मिमी प्रोफ़ाइल: 540 × 320 × 92 मिमी पर यह अधिकांश डीसी इकाइयों की तुलना में दीवार के करीब बैठता है, जो संकीर्ण गैरेज और गलियों को उपयोग योग्य रखता है।

चौड़ी 200-750VDC विंडो: एक इकाई से कम वोल्टेज वाले LSEV और मानक 400V यात्री प्लेटफार्मों को कवर करती है।

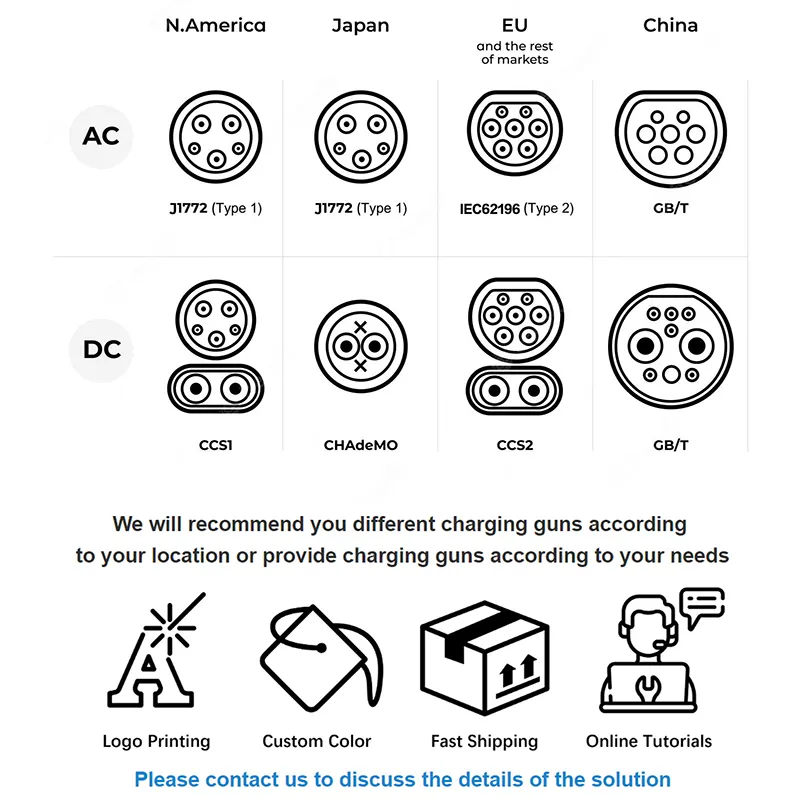

पूर्ण कनेक्टर कवरेज: CCS1, CCS2, CHAdeMO, GB/T और NACS। ऑर्डर के समय पर बंदूक चुनें; आंतरिक भाग वही रहते हैं।

पहले दिन से नेटवर्क: 4जी प्लस ओसीपीपी 1.6जे का मतलब है कि आप बिना किसी निश्चित इंटरनेट लाइन वाली साइट पर भी दूर से बिल, मॉनिटर और अपडेट कर सकते हैं।

तकनीकी निर्देश

यह यूनिट कौन खरीदता है और क्यों

कमजोर ऑनबोर्ड चार्जर वाले विला और टाउनहाउस के मालिक: आपको ग्रिड कनेक्शन को अपग्रेड किए बिना घर पर डीसी स्पीड मिलती है।

छोटे लॉजिस्टिक्स ऑपरेटर: इलेक्ट्रिक वैन केवल एकल-चरण आपूर्ति वाले डिपो में रात भर खड़ी रहती हैं। इनमें से दो या तीन इकाइयाँ एक छोटे बेड़े को कवर करती हैं।

सड़क किनारे की दुकानें, गेस्टहाउस और ग्रामीण फिलिंग स्टेशन: साइड सर्विस के रूप में सशुल्क डीसी चार्जिंग की पेशकश करने का एक कम लागत वाला तरीका। 4जी मॉड्यूल बिलिंग संभालता है।

संपत्ति प्रबंधक ईवी चार्जिंग का संचालन कर रहे हैं: 60kW+ रोलआउट करने से पहले एक इमारत में परीक्षण के लिए काफी सस्ता।

वितरक ऐसे बाजारों में सेवा प्रदान करते हैं जहां तीन-चरण की बिजली दुर्लभ है: एक डीसी उत्पाद जो लगभग कहीं भी स्थापित होता है।

रूपांतरण कैसे काम करता है

इनकमिंग सिंगल-फ़ेज़ एसी पहले ईएमआई फ़िल्टरिंग और सर्ज प्रोटेक्शन से गुजरता है। रेक्टिफायर चरण इसे एक मध्यवर्ती डीसी बस में परिवर्तित करता है, फिर एक SiC-आधारित DC/DC चरण उस बस को वाहन के BMS द्वारा मांगे जाने वाले किसी भी वोल्टेज पर ले जाता है - 200V और 750V के बीच कहीं भी।

संचार विद्युत वितरण के समानांतर चलता है। किसी भी करंट के प्रवाह से पहले, चार्जर और वाहन नियंत्रण पायलट लाइन पर बातचीत करते हैं: बीएमएस अपने लक्ष्य वोल्टेज और अधिकतम करंट को बताता है, चार्जर पुष्टि करता है कि वह इसे आपूर्ति कर सकता है, इन्सुलेशन की जांच की जाती है, और उसके बाद ही संपर्ककर्ता बंद होते हैं। वह हैंडशेक सत्र के दौरान लगातार दोहराया जाता है, यही कारण है कि पैक भरते ही डीसी चार्जिंग आसानी से कम हो सकती है।

तापमान-नियंत्रित पंखों के साथ जबरन वायु शीतलन द्वारा बिजली चरण से गर्मी को बाहर निकाला जाता है। हल्के लोड पर पंखे निष्क्रिय रहते हैं, इसलिए आवासीय सेटिंग में शोर ≤65dB रेटिंग के अंतर्गत रहता है।

प्रमाणन और फ़ैक्टरी परीक्षण

EN IEC 61851-1:2019 और EN IEC 61851-23:2014 पर निर्मित, दो मानक यूरोपीय निरीक्षक किसी भी डीसी इकाई पर पहले जांच करते हैं।

प्रत्येक इकाई जहाज चलाने से पहले फुल-लोड बर्न-इन चलाती है। हम किसी नमूने की स्पॉट-चेकिंग करने के बजाय आउटपुट वोल्टेज, वर्तमान स्थिरता और मॉड्यूल तापमान को लॉग करते हैं।

इन्सुलेशन प्रतिरोध और ढांकता हुआ ताकत का परीक्षण 100% उत्पादन पर किया जाता है, बैच द्वारा नहीं।

IP54 सत्यापन हर दिशा से धूल के प्रवेश और पानी के छींटों को कवर करता है - टपकती छत के नीचे दीवार पर लगी इकाई के लिए यथार्थवादी विफलता मोड।

बाड़ों को 96 घंटे तक नमक स्प्रे से गुजरना पड़ता है। खाड़ी और दक्षिण पूर्व एशिया में तटीय प्रतिष्ठान ऐसे स्थान हैं जहां सस्ती पाउडर कोटिंग सबसे पहले विफल हो जाती है।

शीट मेटल से सीलबंद इकाई तक: हमारे उत्पादन चरण

1. आने वाले निरीक्षण - आगमन पर पावर मॉड्यूल, कॉन्टैक्टर और कनेक्टर की जांच की जाती है। बर्दाश्त से बाहर कोई भी चीज़ आपूर्तिकर्ता के पास वापस चली जाती है।

2. सीएनसी छिद्रण और झुकना - बाड़े के पैनल को TRUMPF उपकरण पर काटा और बनाया जाता है, सख्त सहनशीलता रखते हुए ताकि दरवाजा समान रूप से सील हो जाए।

3. वेल्डिंग और सतह का उपचार - रोबोटिक वेल्डिंग, फिर संक्षारण प्रतिरोध के लिए डीग्रीजिंग, फॉस्फेटिंग और इलेक्ट्रोस्टैटिक पाउडर कोटिंग।

4. मॉड्यूल और हार्नेस असेंबली - पावर मॉड्यूल, कंट्रोल बोर्ड और वायरिंग लूम एक समर्पित डीसी लाइन पर फिट किए जाते हैं। सभी पावर टर्मिनलों पर टॉर्क मान रिकॉर्ड किए जाते हैं।

5. फ़र्मवेयर फ़्लैशिंग और कैलिब्रेशन - आउटपुट वोल्टेज और करंट सेंसर को एक संदर्भ लोड के विरुद्ध कैलिब्रेट किया जाता है।

6. फुल-लोड रन-इन - तापमान की निगरानी करते समय इकाई रेटेड पावर पर एक सिम्युलेटेड बैटरी लोड चार्ज करती है।

7. सुरक्षा और आईपी सत्यापन - इन्सुलेशन, जमीन की निरंतरता, आपातकालीन रोक प्रतिक्रिया और बाड़े की सीलिंग।

8. पैकिंग - फोम-कुशन वाला कार्टन, फिर निर्यात के लिए पैलेटाइज़ किया गया।

आकार: क्या 7kW DC सही विकल्प है?

इस इकाई को तब चुनें जब वाहन कई घंटों तक खड़ा रहे और आपकी साइट पर केवल एकल-चरण बिजली हो। एक सामान्य 60kWh पैक को लगभग खाली होने में लगभग 8 घंटे लगते हैं - ठीक रात भर, सार्वजनिक फोरकोर्ट के लिए बहुत धीमा।

यदि आपके वाहनों में 6.6 किलोवाट या 11 किलोवाट का ऑनबोर्ड चार्जर है और आपके पास तीन-चरण उपलब्ध है, तो एक सादे एसी बॉक्स की लागत कम होगी और वही काम करेगा। इसके बारे में ईमानदार रहें; हम चाहते हैं कि आप सही उत्पाद खरीदें।

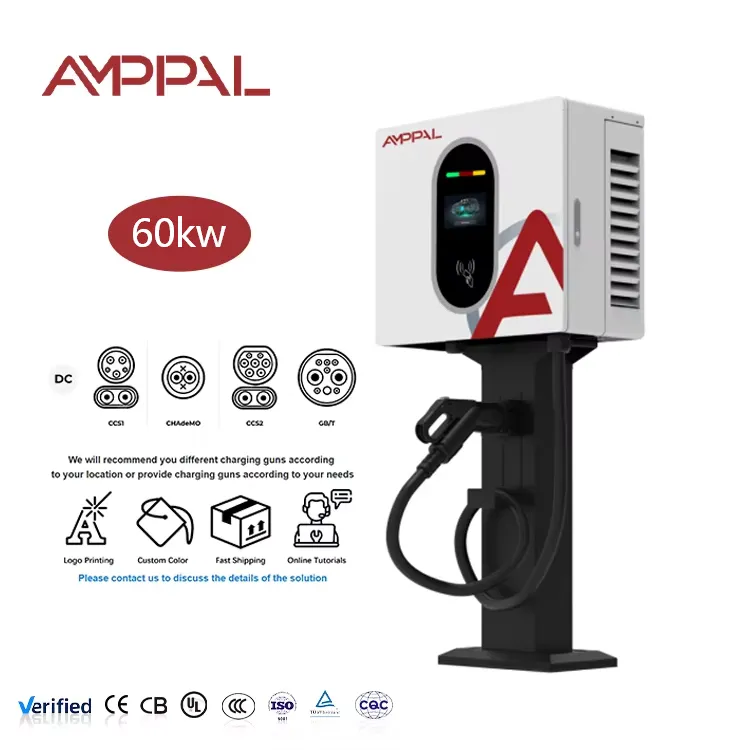

यदि आपको घंटों के बजाय मिनटों में टर्नअराउंड मापने की आवश्यकता है, तो हमारे 20kW या 30kW वॉल-माउंटेड DC मॉडल, या 60kW+ फ़्लोर-स्टैंडिंग रेंज पर जाएं। और यदि साइट में तीन चरण की बिजली है लेकिन आप अभी भी डीसी चाहते हैं, तो 20 किलोवाट एएफ-डीसी-020-बी-ए-ओ-2-एच आमतौर पर प्रति किलोवाट बेहतर मूल्य है।

हम इस उत्पाद पर तुलना कैसे करते हैं

7kW पर वास्तविक DC: कई आपूर्तिकर्ता 7kW AC बॉक्स को 'फास्ट चार्जिंग' के रूप में पुनः लेबल करते हैं। आउटपुट वोल्टेज विनिर्देश की जाँच करें - यदि यह 230VAC कहता है, तो यह DC चार्जर नहीं है।

मानक निर्माण के लिए 1 यूनिट का MOQ: आप कंटेनर ऑर्डर करने से पहले एक का परीक्षण कर सकते हैं।

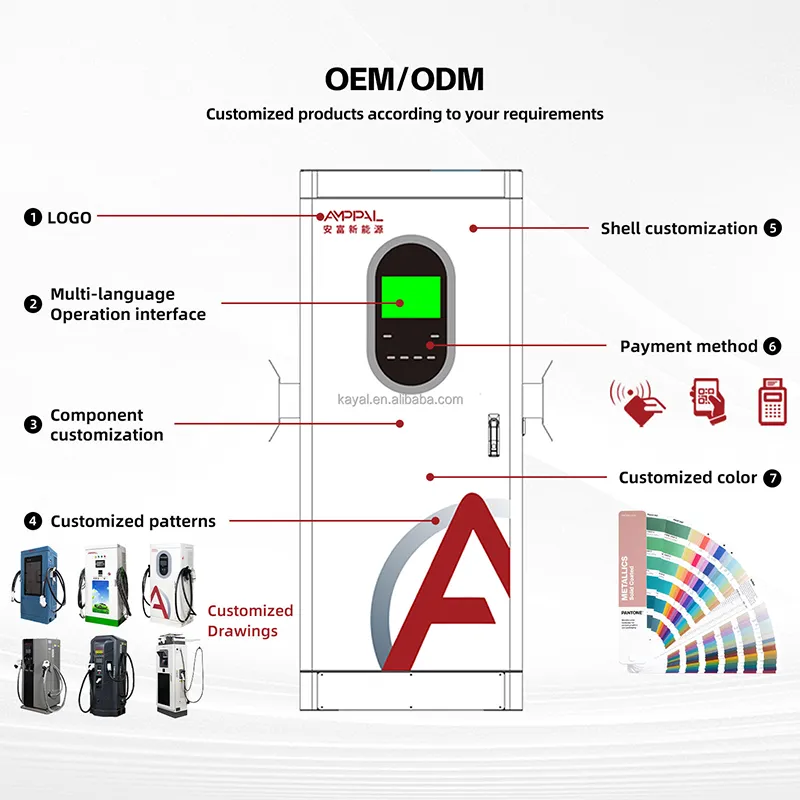

50 इकाइयों से कस्टम संलग्नक रंग और स्क्रीन ब्रांडिंग, रंग परिवर्तन पर कोई टूलींग शुल्क नहीं।

मानक कॉन्फ़िगरेशन के लिए लीड समय 15-20 कार्य दिवस है, कस्टम फ़र्मवेयर या ब्रांडिंग के लिए 25-30 कार्य दिवस है।

डीएचएल या फेडेक्स द्वारा भेजे गए अतिरिक्त पावर मॉड्यूल के साथ दो साल की वारंटी, आमतौर पर 3-5 कार्य दिवसों में पहुंचती है।

पैकेजिंग और शिपिंग

प्रत्येक चार्जर ईपीई फोम कोनों, नमी के खिलाफ आंतरिक पॉली बैग और डेसिकेंट के साथ पांच-परत नालीदार कार्टन में आता है। कार्टन का आकार लगभग 630 × 410 × 190 मिमी है; केबल सहित कुल वजन लगभग 18 किलो।

मानक निर्यात पैलेट में 20 इकाइयाँ होती हैं, सिकुड़न-लिपटे और स्ट्रैप्ड, धूमन-मुक्त प्लाईवुड। एलसीएल शिपमेंट के लिए हम अनुरोध पर छोटी मात्रा में पैलेटाइज कर सकते हैं।

हम EXW, FOB Ningbo या शंघाई, CIF और DDP भेजते हैं। समुद्री माल ढुलाई 20+ इकाइयों के लिए आदर्श है; नमूनों और अत्यावश्यक पुर्जों के लिए एयर या डीएचएल एक्सप्रेस उपयुक्त है। दस्तावेज़ीकरण में वाणिज्यिक चालान, पैकिंग सूची, अनुरूपता की सीई घोषणा और परीक्षण रिपोर्ट शामिल हैं।

वारंटी और समर्थन

दो साल का मानक, जिसमें पावर मॉड्यूल, नियंत्रण बोर्ड, संपर्ककर्ता और एचएमआई शामिल हैं। ऑर्डर समय पर तीन या पांच साल का विस्तार उपलब्ध है।

OCPP 1.6j पर रिमोट डायग्नोस्टिक्स - ज्यादातर मामलों में हम गलती कोड पढ़ सकते हैं और किसी साइट पर आए बिना फर्मवेयर फिक्स को पुश कर सकते हैं।

खराबी की पुष्टि होने के 48 घंटों के भीतर प्रतिस्थापन हिस्से भेज दिए जाते हैं; एक्सप्रेस कूरियर द्वारा सामान्य डोर-टू-डोर ट्रांज़िट 3-5 कार्य दिवस है।

अंग्रेजी इंस्टॉलेशन मैनुअल, वायरिंग आरेख और कमीशनिंग चेकलिस्ट शामिल हैं। पहली स्थापना के लिए वीडियो कमीशनिंग समर्थन निःशुल्क है।

इंस्टालेशन गलतियाँ हम अक्सर देखते हैं

ग़लत: साझा 16ए घरेलू सर्किट से कनेक्ट करना। दाएं: अपने स्वयं के ब्रेकर और आरसीडी के साथ पूर्ण 7 किलोवाट ड्रा के लिए एक समर्पित फ़ीड आकार चलाएं।

गलत: अर्थ रॉड को छोड़ देना क्योंकि 'इमारत पहले से ही मिट्टी से भरी हुई है'। दाएं: सत्यापित करें कि पृथ्वी प्रतिरोध स्थानीय कोड से मिलता है - डीसी इन्सुलेशन निगरानी एक ठोस जमीन संदर्भ पर निर्भर करती है।

गलत: बिना छत के किनारे के नीचे स्थापित करना। दाएँ: IP54 स्प्लैशिंग को संभालता है, सतत प्रवाह को नहीं। एक छोटी छतरी स्क्रीन और गैस्केट के जीवन में कई वर्ष जोड़ती है।

गलत: अतिरिक्त चार्जिंग केबल को जमीन पर लपेटना। दाएं: होल्स्टर और हुक का उपयोग करें। केबल को ओवरटेक करने से होने वाली क्षति वारंटी के बाहर होने वाली सबसे आम मरम्मत है।

ग़लत: यह मान लेना कि कोई भी वाहन 7 किलोवाट खींचेगा। दाएं: डीसी आउटपुट जो भी कम हो - चार्जर क्षमता या बीएमएस अनुरोध द्वारा सीमित है।

खरीदार हमें क्या बताते हैं

चियांग माई में एक गेस्टहाउस के मालिक ने 2025 की शुरुआत में दो इकाइयाँ खरीदीं। छह महीने के बाद उनका नोट: 'तीन-चरण की लागत स्वयं चार्जर्स से अधिक होगी। ये रसोई के समान आपूर्ति पर चलते हैं। पुरानी निसान वैन वाले मेहमान आख़िरकार टपकने के बजाय पूरी गति से चलते हैं।'

कजाकिस्तान में एक वितरक ने ग्रामीण फिलिंग स्टेशनों के लिए 40 इकाइयों का ऑर्डर दिया। उनकी प्रतिक्रिया स्पष्ट और उपयोगी थी - मूल स्क्रीन की चमक को सीधी धूप में पढ़ना कठिन था, इसलिए हमने उन्हें दूसरे क्रम पर उच्च-चमक वाले डिस्प्ले विकल्प पर स्विच कर दिया। और कुछ नहीं बदला गया.

गुआंगडोंग में एक छोटी कूरियर कंपनी 60A एकल-चरण आपूर्ति के साथ इनमें से छह को रात भर डिपो में चलाती है। उनके संचालन प्रबंधक ने पहले चौदह महीनों में शून्य डाउनटाइम की सूचना दी, और नोट किया कि पंखे का शोर इतना कम है कि पड़ोसियों ने शिकायत नहीं की है।

अक्सर पूछे जाने वाले प्रश्नों

प्रश्न: क्या यह वास्तव में डीसी है, या डीसी ब्रांडिंग वाला एसी बॉक्स है?

ए: वास्तविक डीसी। बंदूक पर आउटपुट 200-750VDC मापा जाता है। एक एसी बॉक्स 230VAC आउटपुट देता है और कार के ऑनबोर्ड चार्जर पर निर्भर करता है।

प्रश्न: क्या मैं इसे घरेलू एकल-चरण आपूर्ति से चला सकता हूँ?

उत्तर: हाँ - AC220V±15% एकल चरण, जो इस मॉडल का संपूर्ण बिंदु है। आपको पूर्ण लोड के लिए रेटेड एक समर्पित सर्किट की आवश्यकता है।

प्रश्न: 60kWh बैटरी को कितने समय तक चार्ज करना होगा?

उत्तर: 10% से 90% तक लगभग 8 घंटे, यह मानते हुए कि बीएमएस पूरे 7 किलोवाट को स्वीकार करता है। रात भर या लंबे समय तक रहने वाली पार्किंग के लिए उपयुक्त।

प्रश्न: क्या यह टेस्ला के साथ काम करेगा?

उत्तर: NACS बंदूक विकल्प के साथ, हाँ उत्तरी अमेरिकी मॉडलों के लिए। यूरोपीय टेस्ला CCS2 का उपयोग करते हैं। हमें बाज़ार बताएं और हम सही कनेक्टर फिट कर देंगे।

प्रश्न: मध्य सत्र में बिजली कटौती के दौरान क्या होता है?

उत्तर: संपर्ककर्ता सुरक्षित रूप से खुलते हैं, सत्र लॉग किया जाता है, और बिजली वापस आने पर इकाई पुनः आरंभ होती है और पुनः हैंडशेक करती है। पैक को कोई नुकसान नहीं.

प्रश्न: क्या मैं इससे ग्राहकों को बिल दे सकता हूँ?

उत्तर: हाँ. OCPP 1.6j अधिकांश तृतीय-पक्ष बिलिंग प्लेटफ़ॉर्म से जुड़ता है; यदि 4जी सिग्नल गिरता है तो आरएफआईडी कार्ड और पिन कोड ऑफ़लाइन काम करते हैं।

प्रश्न: क्या आप चार्जिंग केबल की आपूर्ति करते हैं?

उत्तर: हां, बंदूक के साथ 5 मीटर की केबल मानक है। अनुरोध पर लंबी केबल उपलब्ध हैं।

प्रश्न: MOQ और लीड टाइम क्या है?

ए: मानक निर्माण के लिए एक इकाई, 15-20 कार्य दिवस। कस्टम ब्रांडिंग के लिए 50 इकाइयों और 25-30 कार्य दिवसों की आवश्यकता होती है।
