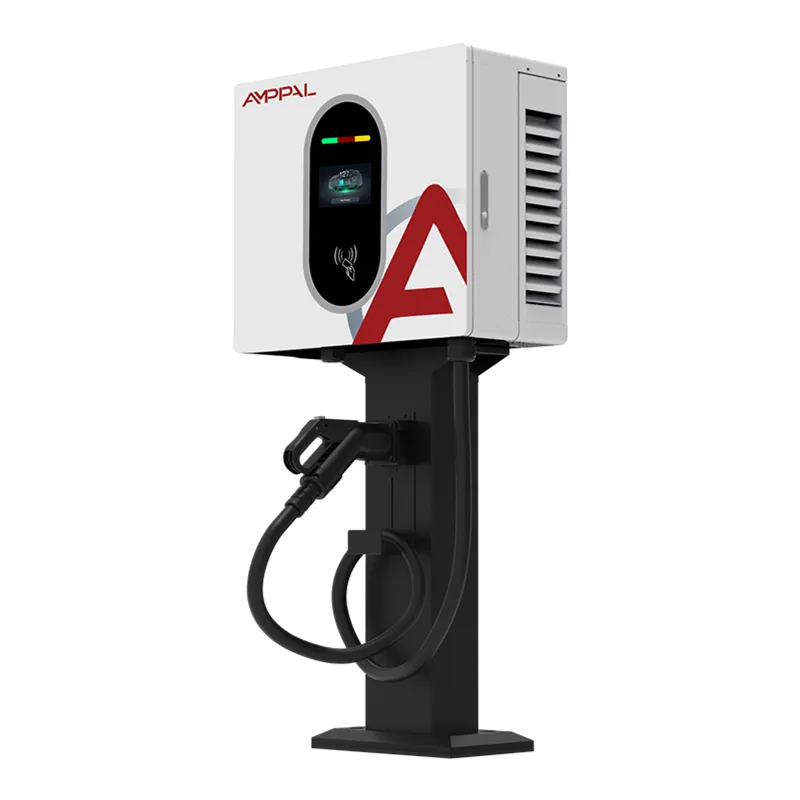

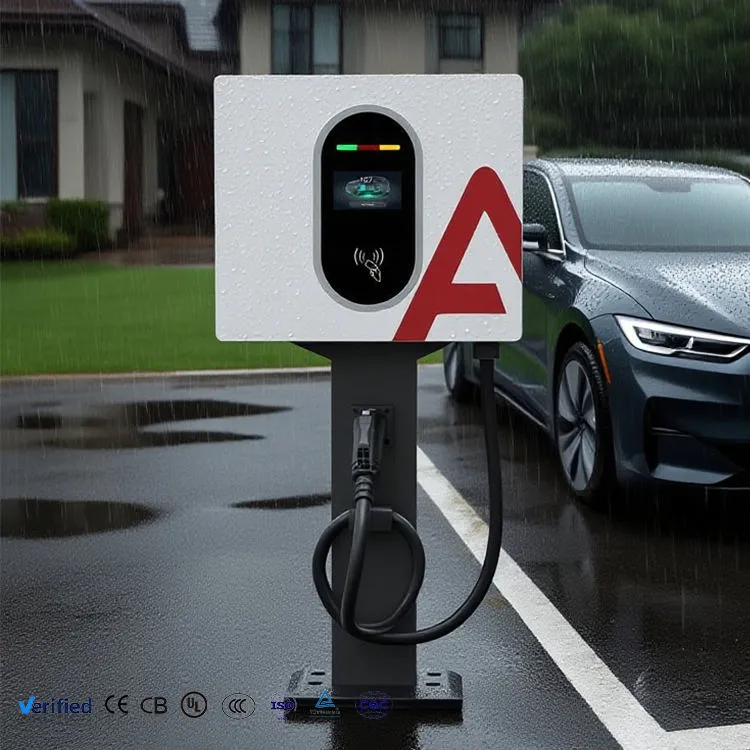

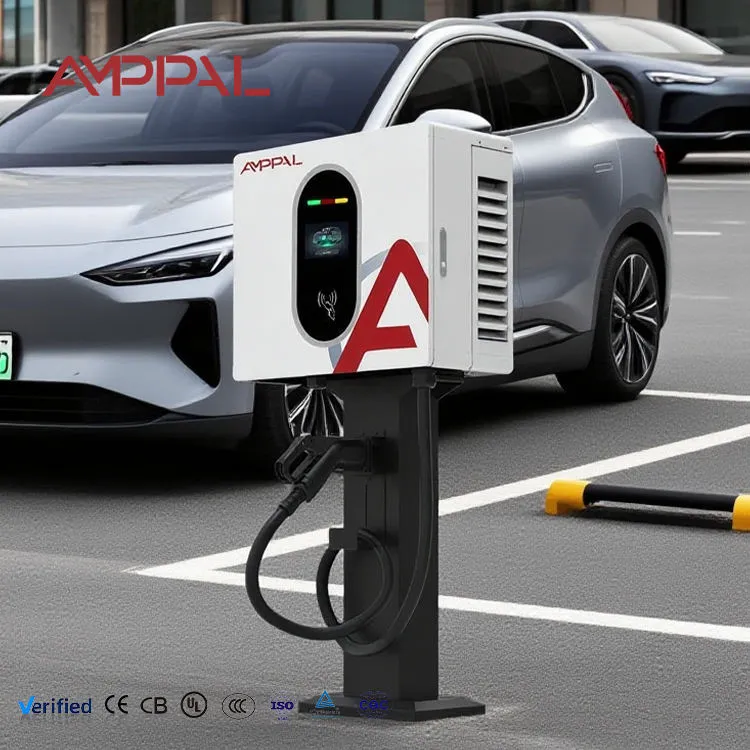

फ्लीट डिपो के लिए 40 किलोवाट हाई-पावर वॉल-माउंटेड डीसी ईवी चार्जर

सर्वोच्च शक्ति हम एक दीवार पर लगाएंगे

दीवार पर लगाने के लिए चालीस किलोवाट व्यावहारिक छत है, और हम स्पष्ट रूप से जानते हैं कि ऐसा क्यों है। इसके ऊपर, ताप उत्पादन और इकाई द्रव्यमान एक दीवार ब्रैकेट को गलत इंजीनियरिंग उत्तर बनाते हैं - आप एक भारी बॉक्स, मजबूर वेंटिलेशन बाधाओं और एक संरचनात्मक फिक्सिंग के साथ समाप्त होते हैं, जिस पर अधिकांश भवन मालिक हस्ताक्षर करने से इंकार कर देंगे। AF-DC-040-B-A-O-2-H ठीक उस सीमा पर बैठता है।

इसके नीचे रहने पर आपको जो मिलता है वह महत्वपूर्ण है। कोई कंक्रीट प्लिंथ नहीं, कोई केबल ट्रेंच नहीं, चार्जर के लिए पार्किंग बे की कोई हानि नहीं, और जिस सतह को आप केवल पट्टे पर दे रहे हैं उसमें कोई स्थायी परिवर्तन नहीं। 2.2 मीटर की छत वाले भूमिगत कार पार्क में, दीवार पर लगी इकाई अक्सर एकमात्र विकल्प होती है जो भौतिक रूप से काम करती है।

200-1000VDC में आउटपुट 0-133A है - हमारे 60kW और 120kW कैबिनेट के समान वोल्टेज विंडो, एक बॉक्स से जो घरेलू रेडिएटर की तुलना में कम दीवार क्षेत्र घेरता है।

वॉल माउंटिंग वास्तव में आपको क्या बचाती है?

कोई सिविल कार्य नहीं: एक फ़्लोर-स्टैंडिंग कैबिनेट को आम तौर पर एक नींव, नाली मार्ग और पुनर्स्थापन की आवश्यकता होती है। वॉल माउंटिंग उस लाइन को परियोजना लागत से पूरी तरह हटा देती है।

कोई खोया हुआ पार्किंग बे नहीं: एक फर्श कैबिनेट और इसकी सुरक्षा मंजूरी उपयोग योग्य क्षेत्र की खपत करती है। किसी दीवार या स्तंभ से बंधी इकाई में कुछ भी नहीं लगता है।

कम छत के नीचे संभव: ब्रैकेट पर 660 मिमी लंबा, यह बेसमेंट कार पार्क में फिट बैठता है जहां 1.9-मीटर कैबिनेट रैंप ऊंचाई प्रतिबंध को पार नहीं कर सकता है।

प्रतिवर्ती स्थापना: पट्टे के परिसर में इकाई दीवार से हट जाती है और फिक्सिंग अच्छी कर दी जाती है। कई मकान मालिक इसे तब स्वीकार करेंगे जब वे जमीनी कार्य से इनकार कर देंगे।

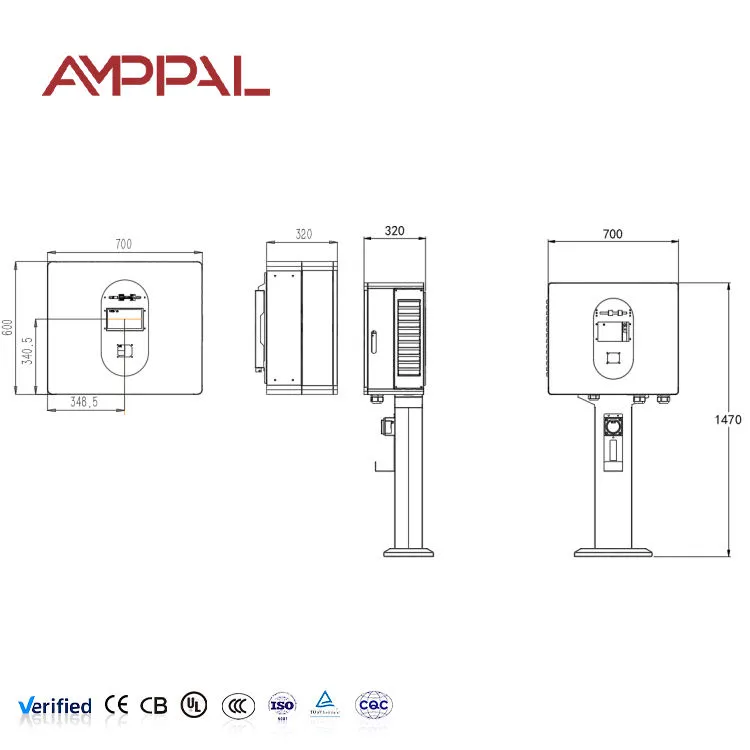

हमारे 20kW और 30kW मॉडल के समान 450 × 660 × 240 फ़ुटप्रिंट: मिश्रित-शक्ति वाली साइटें एक ब्रैकेट डिज़ाइन और एक स्पेयर सूची साझा करती हैं।

पूर्ण वोल्टेज रेंज पर 133A आउटपुट: वर्तमान रेटिंग कम होने के बजाय 800V पर बनी रहती है, जहां पतले-निर्दिष्ट प्रतिस्पर्धी पिछड़ जाते हैं।

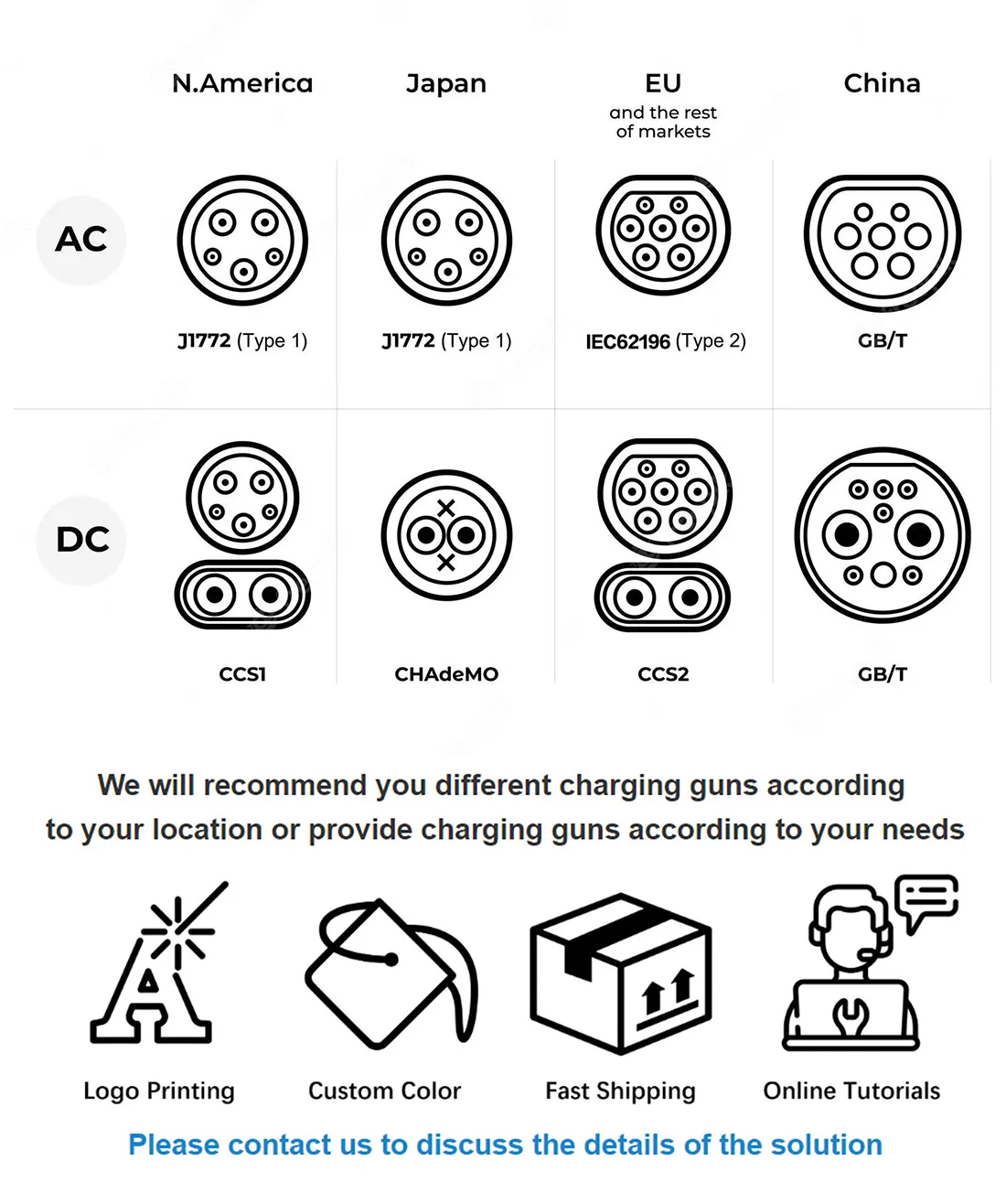

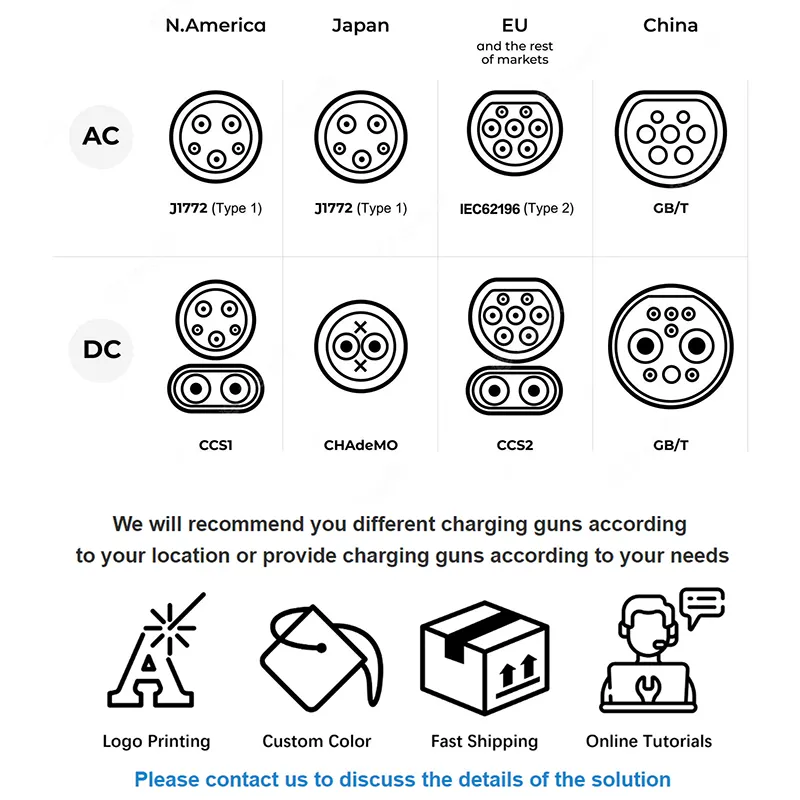

तकनीकी निर्देश

वे साइटें जहां यह मॉडल ही एकमात्र उपयुक्त है

भूमिगत और बहुमंजिला कार पार्क: छत की ऊंचाई और रैंप क्लीयरेंस फर्श अलमारियाँ से बाहर; कॉलम माउंटिंग इस इकाई के लिए उपयुक्त है।

पट्टे पर खुदरा प्रांगण: जो किरायेदार जमीन नहीं तोड़ सकते, वे फिर भी साइट पर डीसी चार्जिंग चाहते हैं।

ऐतिहासिक या योजना-प्रतिबंधित शहर केंद्र: जो अधिकारी नए सड़क फर्नीचर से इनकार करते हैं, वे अक्सर मौजूदा संरचना पर दीवार-स्थिर इकाई की अनुमति देते हैं।

कॉम्पैक्ट शहरी फिलिंग स्टेशन: फोरकोर्ट क्षेत्र पहले से ही ईंधन द्वीपों और परिसंचरण के लिए प्रतिबद्ध है; दुकान की इमारत पर दीवार का स्थान निःशुल्क है।

दीवार पर मौजूदा तीन-चरण बोर्ड के साथ डिपो भवन: कम केबल रन, न्यूनतम स्थापना श्रम, त्वरित कमीशनिंग।

वॉल-माउंट सीमा पर थर्मल डिज़ाइन

95% दक्षता पर चलने वाला एक 40 किलोवाट कनवर्टर गर्मी के रूप में लगभग दो किलोवाट नष्ट करता है। एक फर्श कैबिनेट में गर्मी की मात्रा अधिक होती है और काम करने के लिए लंबी चिमनी होती है। दीवार पर आपके पास कुछ भी नहीं है, इसलिए वायु प्रवाह पथ को अनुमान लगाने के बजाय इंजीनियर किया जाना चाहिए।

बाड़े में सेवन कम है, निकास अधिक है, और आंतरिक बफ़लिंग गर्म हवा को नियंत्रण इलेक्ट्रॉनिक्स और मीटर से दूर रखती है - ऐसे घटक जिनकी सटीकता खाना बनाते समय कम हो जाती है। पंखे तापमान-नियंत्रित होते हैं और उतनी ही तीव्रता से चलते हैं जितनी परिस्थितियों की आवश्यकता होती है, जो आवासीय ब्लॉक में भी इकाई को स्वीकार्य रूप से शांत रखता है।

आउटपुट रोलबैक बाइनरी के बजाय प्रगतिशील है। यदि परिवेश का तापमान और लोड मॉड्यूल तापमान को उसकी सीमा की ओर धकेलता है, तो चार्जर धीरे-धीरे करंट कम कर देता है और सत्र में अधिक समय लगता है। यह ट्रिप नहीं करता और ड्राइवर को डंप नहीं करता। यह व्यवहार सीमित वायु विनिमय वाले संलग्न बेसमेंट कार पार्कों में सबसे अधिक मायने रखता है, जहां ये इकाइयां स्थापित होती हैं।

परीक्षण और प्रमाणन रिकार्ड

EN IEC 61851-1:2019 और EN IEC 61851-23:2014 का अनुपालन; प्रत्येक इकाई के साथ सीई दस्तावेज़ीकरण और क्रमबद्ध परीक्षण रिपोर्ट जहाज।

इस मॉडल के लिए विशिष्ट विस्तारित थर्मल सोख - बाड़े और मॉड्यूल के तापमान को लॉग करते समय पूर्ण 40kW लोड रखा जाता है, क्योंकि यह हमारी दीवार-माउंटेड रेंज में उच्चतम ताप घनत्व है।

100% ढांकता हुआ ताकत और इन्सुलेशन प्रतिरोध परीक्षण।

कैलिब्रेटेड संदर्भ के विरुद्ध मीटर सत्यापन; स्तर 1.0 सटीकता प्रति यूनिट की पुष्टि की गई और क्रमांक के विरुद्ध दर्ज की गई।

IP54 सत्यापन और बाड़े की फिनिश पर 96 घंटे का नमक स्प्रे।

अनुरोध पर उपलब्ध ब्रैकेट और फिक्सिंग पुल-टेस्ट डेटा - तब उपयोगी होता है जब कोई बिल्डिंग सर्वेक्षक इंस्टॉलेशन को मंजूरी देने से पहले संरचनात्मक औचित्य मांगता है।

विनिर्माण चरण

1. सामान में घटक सत्यापन: पावर मॉड्यूल, संपर्ककर्ता, मीटर, कनेक्टर और पंखे विनिर्देश के अनुसार जांचे गए।

2. बाड़े पैनलों की सीएनसी पंचिंग और प्रेस-ब्रेक बनाना; एयरफ्लो एपर्चर पंच प्रोग्राम का हिस्सा हैं, जिन्हें बाद में ड्रिल नहीं किया जाता है।

3. फ्रेम और ब्रैकेट इंटरफेस की रोबोटिक वेल्डिंग, इसके बाद सीम फिनिशिंग।

4. सतह की तैयारी और ओवन इलाज के साथ इलेक्ट्रोस्टैटिक पाउडर कोटिंग।

5. पावर ट्रेन असेंबली - मॉड्यूल, बसबार और आंतरिक बफ़लिंग स्थापित; सभी पावर टर्मिनल टॉर्कयुक्त और साक्षी-चिह्नित हैं।

6. नियंत्रण और मीटरिंग असेंबली, हार्नेस रूटिंग को गर्म हवा के रास्ते से दूर रखा गया।

7. फ़र्मवेयर लोडिंग, सेंसर कैलिब्रेशन, संदर्भ के विरुद्ध मीटर सत्यापन।

8. विस्तारित फुल-लोड थर्मल रन, सुरक्षा परीक्षण, आईपी जांच, फिर निर्यात पैकिंग।

दीवार पर 40 किलोवाट, या फर्श पर 60 किलोवाट?

यह वह निर्णय है जो इस शक्ति स्तर पर अधिकांश खरीदार वास्तव में कर रहे हैं, इसलिए यहां इसके बारे में हमारा ईमानदार पाठ है।

जब फर्श की जगह अनुपलब्ध हो, ग्राउंडवर्क निषिद्ध हो या अलाभकारी हो, छत की ऊंचाई प्रतिबंधित हो, या स्थापना प्रतिवर्ती होनी चाहिए, तो 40 किलोवाट की दीवार इकाई चुनें। यह प्रति चरण लगभग 60A खींचता है, जिसे कई मौजूदा वाणिज्यिक बोर्ड बिना अपग्रेड के समायोजित कर सकते हैं।

जब आपके पास जगह और आपूर्ति क्षमता हो, आप डुअल-गन ऑपरेशन चाहते हों, या सार्वजनिक फोरकोर्ट के लिए छोटे सत्र की आवश्यकता हो, तो 60 किलोवाट की फ्लोर-स्टैंडिंग इकाई चुनें। प्रति किलोवाट की आपूर्ति आमतौर पर बेहतर मूल्य होती है, और फर्श कैबिनेट की सर्विसिंग करना आसान होता है - तकनीशियन प्लेटफ़ॉर्म के बजाय जमीनी स्तर पर खड़े होकर काम करता है। यदि दोनों विकल्प वास्तव में आपके लिए खुले हैं, तो फ़्लोर यूनिट आम ​​तौर पर मजबूत खरीद है। यह उत्पाद तब अपना स्थान अर्जित करता है जब वे नहीं होते।

हम प्रतिस्पर्धी 40 किलोवाट इकाइयों के खिलाफ कैसे निर्दिष्ट करते हैं

उच्च वोल्टेज पर करंट: हम पूरी 200-1000VDC विंडो में 133A रखते हैं। कीमतों की तुलना करने से पहले किसी भी विकल्प से 800V पर समान आंकड़े का अनुरोध करें।

व्युत्पन्न के तहत थर्मल व्यवहार: पूछें कि एक संलग्न स्थान में 45 डिग्री सेल्सियस परिवेश पर क्या होता है। प्रगतिशील रोलबैक सत्र चालू रखता है; एक कठिन यात्रा नहीं होती.

मीटरिंग: स्तर 1.0 मानक के रूप में, अंशांकन प्रति क्रम संख्या में दर्ज किया गया।

संरचनात्मक दस्तावेज़ीकरण: ब्रैकेट पुल-टेस्ट डेटा प्रदान किया गया, जो वाणिज्यिक परिसरों पर भवन अनुमोदन को छोटा करता है।

वाणिज्यिक शर्तें: 15-20 कार्य दिवसों के लीड समय के साथ MOQ 1 यूनिट मानक; कस्टम ब्रांडिंग के लिए 50 इकाइयाँ और 25-30 कार्य दिवस। दो साल की वारंटी, विस्तार योग्य।

पैकेजिंग, वजन और माल ढुलाई योजना

प्रत्येक इकाई 540 × 750 × 330 मिमी के आसपास पांच-परत वाले कार्टन में आती है, जिसका सकल वजन लगभग 52 किलोग्राम है। यह दीवार पर लगे तीन मॉडलों में सबसे भारी है, इसलिए स्थापना स्थल पर यांत्रिक हैंडलिंग या दो लोगों की योजना बनाएं।

गर्मी-उपचारित धूमन-मुक्त लकड़ी, पट्टियों और खिंचाव-लिपटे पर प्रति निर्यात फूस की दस इकाइयाँ। एक 20 फुट का कंटेनर लगभग 80 पैलेटाइज्ड इकाइयां लेता है, एक 40 फुट ऊंचा क्यूब लगभग 170।

अधिकांश यूरोपीय और खाड़ी गंतव्यों के लिए उपलब्ध शर्तें EXW, FOB Ningbo या शंघाई, CIF और DDP हैं। नमूना इकाइयाँ 5-7 दिनों में हवाई या एक्सप्रेस कूरियर द्वारा जाती हैं। शिपिंग दस्तावेजों में वाणिज्यिक चालान, पैकिंग सूची, अनुरूपता की सीई घोषणा, क्रमबद्ध परीक्षण रिपोर्ट और अनुरोध पर मूल प्रमाण पत्र शामिल हैं।

समर्थन और सेवा योग्य हिस्से

पावर मॉड्यूल, कंट्रोल बोर्ड, मीटर, कॉन्टैक्टर, पंखे और स्क्रीन पर दो साल की वारंटी।

पंखों को एक सेवा योग्य वस्तु के रूप में माना जाता है और इकाई को अलग करके तीस मिनट से कम समय में साइट पर बदला जा सकता है - कारखाने में वापस लौटने की कोई आवश्यकता नहीं है।

कनेक्टेड साइटों पर ओसीपीपी पर रिमोट फॉल्ट-कोड पुनर्प्राप्ति; अधिकांश निदान बिना मुलाक़ात के ही पूरे हो जाते हैं।

खराबी की पुष्टि होने के 48 घंटों के भीतर, एक्सप्रेस कूरियर द्वारा 3-5 कार्य दिवसों में स्पेयर पार्ट्स भेज दिए जाते हैं।

त्रैमासिक फ़िल्टर सफाई एकल रखरखाव कार्य है जो इस मॉडल पर सबसे अधिक मायने रखता है, इसकी गर्मी घनत्व को देखते हुए। मैनुअल तस्वीरों के साथ प्रक्रिया का दस्तावेजीकरण करता है।

40 किलोवाट दीवार इकाई के लिए विशिष्ट स्थापना गलतियाँ

गलत: हल्के ब्लॉकवर्क या स्टड विभाजन को ठीक करना। दाएं: प्रबलित कंक्रीट, ठोस चिनाई या एक उद्देश्य-निर्मित स्टील फ्रेम। केबल और बंदूक जोड़ने से पहले इकाई 45 किग्रा से अधिक हो जाती है।

गलत: बिना वेंटिलेशन मूल्यांकन के सीलबंद बेसमेंट बे में स्थापित करना। दाएं: अंतरिक्ष में वायु विनिमय की पुष्टि करें। एक बंद कमरे में दो किलोवाट की निरंतर गर्मी परिवेश के तापमान को बढ़ाती है और रोलबैक को ट्रिगर करती है।

गलत: जगह बचाने के लिए यूनिट को सिर की ऊंचाई से ऊपर लगाना। दाएं: स्क्रीन को आंखों के स्तर पर रखें और गन होल्स्टर को आरामदायक पहुंच के भीतर रखें। अजीब एर्गोनॉमिक्स समर्थन कॉल और क्षतिग्रस्त केबल उत्पन्न करता है।

गलत: चालीस मीटर या उससे अधिक की दूरी के लिए आपूर्ति केबल को छोटा करना। दाएं: केवल वर्तमान-वहन क्षमता ही नहीं, बल्कि 60A प्रति चरण पर वास्तविक मार्ग पर वोल्टेज ड्रॉप की गणना करें।

गलत: यूनिट को बिना किसी रियर क्लीयरेंस के दीवार के गड्ढे में सील करना। दाएं: ब्रैकेट रिक्ति का पालन करें। रियर क्लीयरेंस कूलिंग डिज़ाइन का हिस्सा है, इंस्टॉलेशन प्राथमिकता का नहीं।

स्थापित साइटों से रिपोर्ट

रैंप ऊंचाई सर्वेक्षण में फ़्लोर-स्टैंडिंग प्रस्ताव विफल होने के बाद इस्तांबुल में एक शॉपिंग सेंटर संचालक ने 2025 में बेसमेंट कॉलम पर छह इकाइयाँ स्थापित कीं। उनके प्रोजेक्ट इंजीनियर ने बताया कि निर्णायक तकनीकी बिंदु थर्मल रोलबैक व्यवहार था - अगस्त में बेसमेंट गर्म हो जाता है और उन्हें पिछले आपूर्तिकर्ता के उपकरण के साथ कठिन यात्राओं का अनुभव हुआ था।

त्बिलिसी हवाई अड्डे पर एक कार किराये की शाखा एक छत्र के नीचे चार इकाइयाँ चलाती है। उनके बेड़े पर्यवेक्षक ने नोट किया कि 133ए किराये के बीच वापस लौटे वाहन को मोड़ने के लिए पर्याप्त है, और दीवार माउंट सभी चार बे को पूरी तरह से उपयोग करने योग्य रखता है, जो एक कैबिनेट लेआउट में नहीं होता।

जर्मनी में एक इंस्टॉलर, जिसने आवासीय ब्लॉकों में इनमें से बीस से अधिक को फिट किया है, ने फीडबैक का एक सुसंगत बिंदु उठाया: ब्रैकेट पुल-टेस्ट दस्तावेज़ीकरण वह है जो इन्हें भवन प्रबंधन द्वारा अनुमोदित करता है, और वह हर परियोजना पर इसके लिए पूछता है।

सामान्य खरीद-पूर्व प्रश्न

प्रश्न: क्या दीवार इसे ले सकती है?

उत्तर: इकाई लगभग 45 किग्रा है। ठोस चिनाई या प्रबलित कंक्रीट की आवश्यकता है; हम अनुरोध पर ब्रैकेट के लिए पुल-टेस्ट डेटा प्रदान करते हैं।

प्रश्न: इसे किस सप्लाई करंट की आवश्यकता है?

ए: पूर्ण लोड के तहत 380V तीन-चरण पर लगभग 60A प्रति चरण।

प्रश्न: क्या यह बंद भूमिगत कार पार्क में काम करेगा?

उत्तर: हाँ, वेंटिलेशन मूल्यांकन के अधीन। यह पूर्ण लोड पर लगातार लगभग 2kW ऊष्मा नष्ट करता है।

प्रश्न: एक सत्र कितना तेज़ है?

उत्तर: सामान्य 60kWh पैक पर 20-80% के लिए लगभग 45-55 मिनट, वाहन के BMS द्वारा स्वीकार किए जाने के अधीन।

प्रश्न: क्या 40 किलोवाट आपके द्वारा बनाई गई सबसे बड़ी दीवार पर लगी इकाई है?

उत्तर: हाँ. इसके ऊपर हम फ़्लोर-स्टैंडिंग इकाइयाँ बनाते हैं, क्योंकि वॉल माउंटिंग सही इंजीनियरिंग समाधान नहीं है।

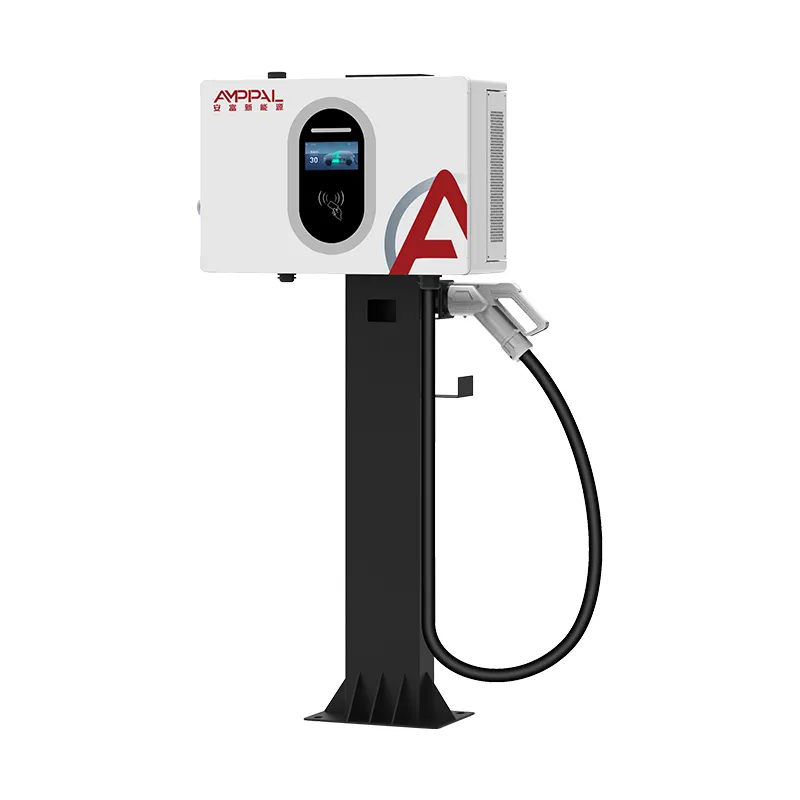

प्रश्न: क्या इसकी जगह पोल-माउंटेड किया जा सकता है?

उत्तर: हां, हमारे पोल-माउंट किट के साथ, बशर्ते पोल को लोड के लिए रेट किया गया हो। ऑर्डर समय पर निर्दिष्ट करें.

प्रश्न: क्या यह दोहरी बंदूकों का समर्थन करता है?

उत्तर: नहीं, यह सिंगल-गन है। एक साथ मल्टी-वाहन चार्जिंग के लिए, हमारे स्प्लिट-टाइप पावर कैबिनेट देखें।

प्रश्न: आवासीय भवन में शोर का स्तर क्या है?

उत्तर: पंखे गति-नियंत्रित होते हैं और आंशिक भार पर शांत होते हैं। एक सीमित स्थान में निरंतर पूर्ण भार के तहत, बाहरी एयर कंडीशनिंग कंडेनसर के बराबर शोर की अपेक्षा करें।
