घर और यात्रा के लिए ऐक्रेलिक हाउसिंग के साथ 3.5 किलोवाट पोर्टेबल एसी ईवी चार्जर

यह चार्जर असल में क्या है?

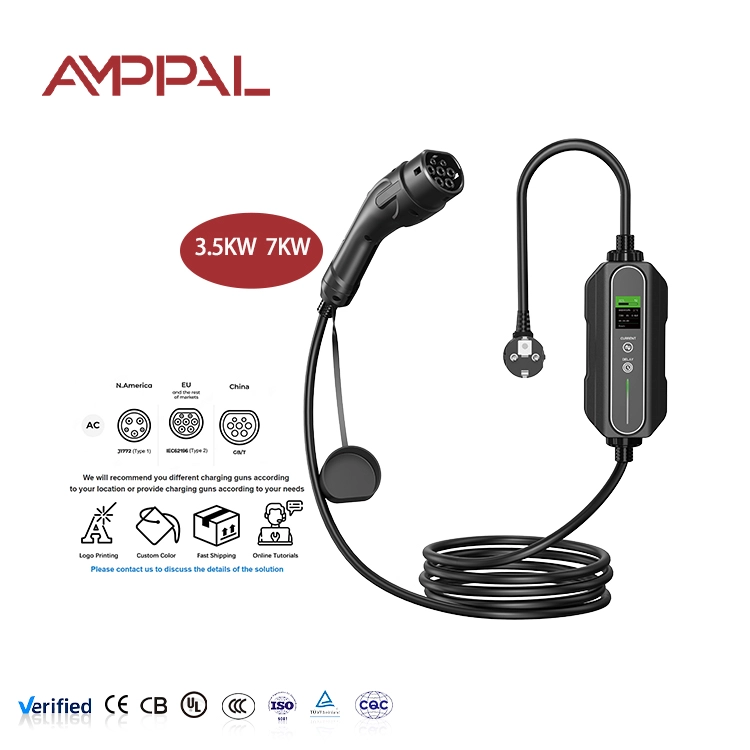

अधिकांश ईवी मालिकों को चार्जर तभी मिलता है जब वह दीवार से जुड़ा होता है। यह अलग है: घर और यात्रा के लिए ऐक्रेलिक हाउसिंग के साथ AMPPAL 3.5kW पोर्टेबल AC EV चार्जर (ऐक्रेलिक पैनल प्रकार, मॉडल AF-AC-3.5kW) एक चार्जर है जिसे आप ले जाते हैं, न कि वह चार्जर जिसे आप इंस्टॉल करते हैं।

अंदर वही पीसी/एबीएस संलग्नक है जिसे AMPPAL अपने फिक्स्ड वॉलबॉक्स के लिए उपयोग करता है, लेकिन सामने का चेहरा एक एलसीडी रीडआउट के साथ एक पॉलिश ऐक्रेलिक पैनल है, और पूरी यूनिट का वजन इतना कम है कि स्पेयर टायर के पीछे एक ट्रंक कोने में बैठ सके।

यह नियमित 220VAC सॉकेट से 16A खींचता है और वाहन को 3.5kW तक बिजली पहुंचाता है। यह आधुनिक मानकों से धीमा है, और हम ईमानदार होंगे: यह एक बैकअप उपकरण है, दैनिक-ड्राइवर चार्जर नहीं।

जब आपका मुख्य वॉलबॉक्स ऑफ़लाइन है, आपके गंतव्य पर कोई चार्जर नहीं है, या आप वहां गाड़ी चला रहे हैं जहां सार्वजनिक चार्जिंग एक अफवाह है, तो यह बॉक्स किसी भी वॉल सॉकेट को चार्ज पॉइंट में बदल देता है। यही वह काम है जो यह सबसे अच्छा करता है।

ट्रंक चार्जर अपना स्थान क्यों अर्जित करता है?

आपातकालीन रेंज बीमा: हाईवे रेस्ट स्टॉप पर एक फ्लैट बैटरी की कीमत एक टो ट्रक की होती है; एक ट्रंक चार्जर की कीमत एक दीवार सॉकेट और कुछ घंटे होती है।

सामान्य घरेलू आउटलेट से शुल्क, इसलिए आप जहां हैं वहां मौजूद रहने के लिए चार्जिंग बुनियादी ढांचे पर निर्भर नहीं हैं।

16ए इनपुट घरेलू वायरिंग पर कोमल है और प्रमाणित एडेप्टर के माध्यम से शुको, यूके, सीएन और यूएस सॉकेट के साथ काम करता है।

ऐक्रेलिक पैनल प्लस एलसीडी एक नज़र में स्पष्ट स्थिति देता है - फोन की आवश्यकता के बिना चार्जिंग करंट, तापमान और फॉल्ट कोड।

IP55 रेटिंग धूल और बारिश के छींटों को कम कर देती है जो कैंपसाइट या निर्माण यार्ड में बची कम इकाई के लिए चिंता का विषय हो सकती है।

पांच मीटर की केबल एक कोने के चारों ओर सॉकेट से कार पोर्ट तक बिना दूसरे एक्सटेंशन लीड के पहुंचने के लिए काफी लंबी है।

तकनीकी निर्देश

जहां से यह बैकअप यूनिट अपना पैसा कमाती है

खराब चार्जिंग नेटवर्क वाले क्षेत्रों में सड़क यात्राएं, जहां होटल या गेस्टहाउस दीवार सॉकेट रात भर के लिए आपका एकमात्र विकल्प है।

सप्ताहांत कैंपिंग और ग्लैम्पिंग साइटें जिनमें बिजली के हुकअप हैं लेकिन साइट पर कोई ईवीएसई उपकरण नहीं है।

उन रिश्तेदारों से मिलने जाना जिनके घर में चार्जर नहीं है और जिनकी सड़क पर पैदल दूरी के भीतर कोई सार्वजनिक स्तंभ नहीं है।

दूसरी कारें और फ्लीट पूल कारें जो ऐसे स्थानों पर पार्क होती हैं जहां एक निश्चित वॉलबॉक्स स्थापित करने का कोई आर्थिक अर्थ नहीं होता है।

व्यापार शो, प्रदर्शनियां और अस्थायी कार्यालय जहां डेमो वाहन को टॉप अप करने की आवश्यकता होती है लेकिन स्थल स्थायी स्थापना की मनाही करता है।

पोर्टेबल एसी बॉक्स आपकी कार को कैसे चार्ज करता है

संपर्ककर्ता को बंद करने से पहले चार्जर टाइप 2/जीबी/टी सिग्नल लाइन पर वाहन के साथ बातचीत करता है। केवल जब कार पुष्टि करती है कि वह 16A स्वीकार कर सकती है तो बिजली का प्रवाह होता है - बॉक्स कभी भी पोर्ट में करंट नहीं डालता है।

अंदर एक टाइप ए आरसीडी अवशिष्ट वर्तमान पर नज़र रखता है, और इलेक्ट्रॉनिक्स लगातार वोल्टेज और आवृत्ति पर नज़र रखता है। यदि ग्रिड 176V (220V माइनस 20%) से नीचे चला जाता है, तो यूनिट ऑनबोर्ड चार्जर पर जोर देने के बजाय रुक जाती है और पुनः प्रयास करती है।

बॉक्स को दीवार में प्लग करें, बंदूक को कार में प्लग करें, और एलसीडी तैयार, कनेक्टेड, चार्जिंग, पूर्ण हो जाएगी। कोई ऐप सेटअप नहीं, कोई खाता नहीं, कोई आरएफआईडी कार्ड नहीं। वैकल्पिक एपीपी मिनी प्रोग्राम नियंत्रण दूरस्थ निगरानी और निर्धारित प्रारंभ जोड़ता है।

एक पूर्ण रिचार्ज में एक दिन का अधिकांश समय लगता है, इसलिए यथार्थवादी पैटर्न यह है: रात भर या कार्य शिफ्ट के दौरान प्लग इन करें और 150-200 किमी की दूरी तय करके ड्राइव करें।

प्रमाणीकरण एवं गुणवत्ता आश्वासन

सीक्यूसी, सीई और टीयूवी प्रमाणित, प्रत्येक उत्पादन बैच ग्राहक निरीक्षण के लिए फाइल पर संबंधित परीक्षण रिपोर्ट रखता है।

प्रत्येक इकाई को पैकेजिंग से पहले कारखाने में 30 मिनट का फुल-लोड बर्न-इन मिलता है, यादृच्छिक नमूना जांच नहीं।

IP55 सत्यापन में ऐक्रेलिक पैनल सीम सहित असेंबल यूनिट पर धूल कक्ष और पानी स्प्रे परीक्षण शामिल है।

सहनशक्ति परीक्षण में संपर्ककर्ताओं को 10,000 बार चक्रित किया जाता है; एलसीडी और नियंत्रण बोर्ड 96 घंटे का नमक स्प्रे एक्सपोज़र परीक्षण पास करते हैं।

डिज़ाइन के जमने से पहले थर्मल परीक्षण एक जलवायु कक्ष में पूर्ण -30℃ से +50℃ ऑपरेटिंग विंडो को कवर करता है।

पता लगाने की क्षमता: प्रत्येक चार्जर पर पूरी वारंटी अवधि के लिए उसके उत्पादन और परीक्षण रिकॉर्ड से जुड़ा एक सीरियल नंबर होता है।

AMPPAL इस चार्जर को कैसे बनाता है

संलग्नक पीसी/एबीएस कंपाउंड इंजेक्शन-रोबोटिक लाइनों पर ढाले जाने के रूप में शुरू होता है, AMPPAL, 'चीन में विद्युत उपकरणों की राजधानी' - यूकिंग, झेजियांग में कंपनी के कारखाने में FANUC और TRUMPF स्वचालन के साथ काम करता है।

वहां से अनुक्रम चलता है: आंतरिक ब्रैकेट की सीएनसी कटिंग और झुकना, नियंत्रण बोर्ड की वेव सोल्डरिंग, कंफर्मल कोटिंग, कॉन्टैक्टर और आरसीडी की मैनुअल असेंबली, ऐक्रेलिक पैनल फिटिंग, और विद्युत सुरक्षा और संचार हैंडशेक को कवर करने वाला दो-चरण परीक्षण स्टेशन।

एसी और डीसी चार्जर अलग-अलग असेंबली लाइनों पर चलते हैं, और संयंत्र की वार्षिक क्षमता दस लाख यूनिट से अधिक है। AMPPAL की स्थापना 2014 में हुई थी और तब से इसने कुल मिलाकर दस लाख से अधिक चार्जिंग इकाइयाँ वितरित की हैं।

फिर प्रत्येक डिब्बे को जला दिया जाता है, क्रमबद्ध किया जाता है और पैक किया जाता है। ऐसे उत्पाद के लिए जिसका पूरा बिंदु ले जाया जा रहा है, अंतिम चरण मायने रखता है: क्यूसी साइन-ऑफ से पहले कुंडी, हैंडल का एहसास और केबल तनाव से राहत की जांच करता है।

क्या 3.5kW आपके लिए सही है? (और जब यह नहीं है)

यदि आपके पास पहले से ही घर पर एक निश्चित वॉलबॉक्स है और आप यात्रा के लिए सुरक्षा की दूसरी, पोर्टेबल परत चाहते हैं तो इस चार्जर को चुनें; यदि आप किराए पर लेते हैं और कुछ भी स्थायी स्थापित नहीं कर सकते हैं; या यदि आप उन क्षेत्रों में ग्राहकों को बेचते हैं या वितरित करते हैं जहां सार्वजनिक शुल्क कम है।

यदि आपकी एकमात्र चार्जिंग एक सख्त शेड्यूल पर होगी तो इसे न चुनें - यदि कार को हर रात 300 किमी की दूरी तय करनी है, तो यह इकाई भौतिक रूप से वह प्रदान नहीं कर सकती है, और कोई भी फर्मवेयर इसे नहीं बदलेगा।

यदि आपको यूरोपीय वाणिज्यिक साइट के लिए तीन-चरण क्षमता की आवश्यकता है तो इसे न चुनें; डिज़ाइन के अनुसार यह एकल-चरण इकाई है।

अधिकांश निजी मालिकों के लिए ईमानदार गणित यह है: 3.5 किलोवाट का मतलब प्रति घंटे चार्जिंग पर लगभग 14-16 किमी की रेंज है। यदि वह संख्या आपके जीवन के अनुकूल नहीं है, तो उसी परिवार के 7kW या 11kW पोर्टेबल मॉडल की ओर कदम बढ़ाएं।

खरीदार जेनेरिक बॉक्स के बजाय AMPPAL को क्यों चुनते हैं?

असली फ़ैक्टरी, असली लोग: AMPPAL 260+ कर्मचारियों वाली एक राष्ट्रीय स्तर की 'छोटी विशाल' विशेषज्ञ कंपनी है और इसका यूकिंग में अपना उत्पादन संयंत्र है।

मानक मॉडलों के लिए 15-20 कार्य दिवसों में डिलीवरी, OEM ब्रांडिंग और पैकेजिंग एक ही चक्र में संभाली जाती है।

इस तरह के उत्पाद के लिए कम न्यूनतम ऑर्डर - आप कंटेनर के बजाय एक छोटे पहले बैच के साथ बाजार को मान्य कर सकते हैं।

कस्टम विकल्प: ऐक्रेलिक पैनल पर आपका लोगो, कस्टम केबल लंबाई, आपके गंतव्य बाजार के लिए अलग-अलग प्लग मानक।

क्रम में दस्तावेज़: CE/TUV/CQC प्रमाणपत्र, परीक्षण रिपोर्ट और 40+ निर्यात देशों में सीमा शुल्क निकासी के लिए तैयार वाणिज्यिक कागजी कार्रवाई।

पैकेजिंग एवं शिपिंग

यूनिट खुदरा-तैयार बॉक्स में आती है - अधिकांश 3.5 किलोवाट पोर्टेबल्स ऑनलाइन बेचते हैं, इसलिए पैकेजिंग को कूरियर नेटवर्क से बचना चाहिए और फिर भी शेल्फ पर सभ्य दिखना चाहिए। व्यक्तिगत बॉक्स का वजन 5-मीटर केबल सहित लगभग 6-8 किलोग्राम है, जो कूरियर लागत को कम रखता है।

बड़े ऑर्डर के लिए खुदरा बक्से निर्यात कार्टन में जाते हैं और फिर पैलेट पर, कार्टन के आकार के आधार पर प्रति 20-फुट कंटेनर में 80-120 इकाइयां, पैलेट को आपके निर्देशों के अनुसार फैलाकर लपेटा और चिह्नित किया जाता है।

क्योंकि चार्जर हल्का और कॉम्पैक्ट है, अत्यावश्यक या छोटे ऑर्डर के लिए हवाई माल ढुलाई एक यथार्थवादी विकल्प है; समुद्री माल ढुलाई पूर्ण कंटेनरों के लिए लागू होती है। हम वाणिज्यिक चालान, पैकिंग सूची और गंतव्य सीमा शुल्क के लिए आवश्यक प्रमाणपत्र प्रदान करते हैं।

बिक्री के बाद और वारंटी

चार्जिंग इलेक्ट्रॉनिक्स, एनक्लोजर और केबल असेंबली में विनिर्माण दोषों को कवर करने वाली 2 साल की वारंटी।

नियंत्रण बोर्डों, एलसीडी मॉड्यूल और केबलों के लिए स्टॉक किए गए स्पेयर पार्ट्स; पुष्टिकरण के 5 कार्य दिवसों के भीतर प्रतिस्थापन हिस्से भेज दिए जाते हैं।

नि:शुल्क रिमोट डायग्नोसिस: हमें एलसीडी फॉल्ट कोड भेजें और हमारे इंजीनियर किसी भी रिटर्न से पहले आपको समस्या का समाधान बता देंगे।

उत्पाद के जीवन के लिए फ़ैक्टरी पोर्टल के माध्यम से फ़र्मवेयर और एपीपी मिनी प्रोग्राम अपडेट जारी किए जाते हैं।

रखरखाव सलाह: ऐक्रेलिक पैनल को अपघर्षक क्लीनर से मुक्त रखें, मुलायम कपड़े से पोंछें और उपयोग में न होने पर यूनिट को सूखा रखें।

उपयोग टिप्पणियाँ: गलत बनाम सही

गलत: डेज़ी-चेनिंग एक्सटेंशन 20 मीटर दूर सॉकेट तक पहुंचता है। दाएं: बाहरी उपयोग के लिए रेटेड एकल हेवी-ड्यूटी 16A एक्सटेंशन का उपयोग करें, जो पूरी तरह से कुंडलित न हो।

गलत: चार्जर को कई महीनों तक गीली ट्रंक में लपेटकर छोड़ देना और यह मान लेना कि यह अभी भी काम करता है। दाएं: हर दो महीने में एक त्वरित परीक्षण चार्ज चलाएं और इसे सूखे बैग में रखें।

गलत: एक ऐसे आउटलेट में प्लग लगाना जो कई एयर कंडीशनरों को आपूर्ति करता है और स्थिर 16ए की अपेक्षा करता है। दाएं: लोड कम होने पर एक समर्पित सर्किट या चार्ज का उपयोग करें।

गलत: प्लग को तात्कालिक एडॉप्टर के साथ असंगत सॉकेट में डालना। दाएं: अपने देश के लिए सही प्लग संस्करण या प्रमाणित एडॉप्टर ऑर्डर करें।

गलत: केबल को तेज किनारों पर खींचने देना या उस पर ट्रंक को बंद करना। दाएं: केबल को ढीला घुमाएं और इसमें शामिल स्ट्रैप का उपयोग करें।

महीनों के उपयोग के बाद ग्राहक क्या कहते हैं

एक नॉर्वेजियन आउटडोर-उपकरण आयातक, जो शीतकालीन केबिनों के लिए इन्हें स्टॉक करता है, ने बताया कि -30 ℃ रेटिंग निर्णायक कारक थी: 'ग्राहक स्की केबिन में डीजल जनरेटर बंद करके शुल्क लेते हैं, और बॉक्स हर बार -20 ℃ पर शुरू होता है। यदि आप ऐक्रेलिक फेस को ठंड से सीधे गर्म कार में लाते हैं तो वह अंदर संघनित हो जाता है, इसलिए हम खरीदारों से कहते हैं कि प्लग इन करने से पहले दस मिनट प्रतीक्षा करें।'

एक फ्रांसीसी ईवी मालिक ने बालकनी सॉकेट वाले अपार्टमेंट में रहते हुए एक साल तक इस बॉक्स को अपने एकमात्र चार्जर के रूप में इस्तेमाल किया। उनका ईमानदार फैसला: 'यह धीमा है, लेकिन यह बिना किसी असफलता के हर रात चार्ज होता है। एलसीडी वह हिस्सा है जो मुझे पसंद है - मैं फोन ऐप पर भरोसा करने के बजाय तापमान और करंट देख सकता हूं। सर्दियों में केबल कड़ी हो जाती है, यही मेरी एकमात्र शिकायत है।'

संयुक्त अरब अमीरात में एक प्रयुक्त कार डीलर प्रत्येक डिलीवरी कार में एक रखता है: 'जब मैं एक प्रयुक्त ईवी बेचता हूं, तो नए मालिक के पास अक्सर कोई चार्जर नहीं होता है। मैं इस बॉक्स से पूरी बैटरी चार्ज करके कार सौंपता हूं और ग्राहक मुझसे वही यूनिट खरीदता है। इससे मेरी वर्षों से चली आ रही लॉजिस्टिक समस्या हल हो गई।'

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: क्या यह चार्जर किसी ईवी के साथ काम कर सकता है?

उत्तर: यह टाइप 2 और जीबी/टी वाहनों के साथ काम करता है; वाहन-साइड कनेक्टर को आपके बाज़ार के लिए ऑर्डर समय पर कॉन्फ़िगर किया जा सकता है।

प्रश्न: सामान्य 60 kWh बैटरी को कितने समय तक चार्ज करना होगा?

ए: खाली होने से लगभग 17 घंटे; इसे रात भर या कार्यदिवस के शुल्क के रूप में नियोजित करें, न कि त्वरित पड़ाव के रूप में।

प्रश्न: क्या इसे पेशेवर स्थापना की आवश्यकता है?

उत्तर: नहीं। यह 16A के लिए रेटेड दीवार सॉकेट में प्लग होता है; वह संपूर्ण संस्थापन है.

प्रश्न: यदि सॉकेट वोल्टेज कम हो तो क्या होगा?

उ: इकाई 176V से नीचे रुक जाती है और ग्रिड ठीक होने पर स्वचालित रूप से फिर से शुरू हो जाती है।

प्रश्न: क्या वैकल्पिक एपीपी मिनी प्रोग्राम इसके लायक है?

उत्तर: यह रिमोट मॉनिटरिंग और शेड्यूल्ड चार्जिंग जोड़ता है; यदि आप केवल प्लग-एंड-चार्ज सरलता चाहते हैं तो इसे छोड़ दें।

प्रश्न: क्या यह बारिश के दौरान चार्ज हो सकता है?

उत्तर: पानी के छिड़काव के लिए यूनिट को IP55 रेटिंग दी गई है, लेकिन सॉकेट और प्लग कनेक्शन को सूखा रखें।

प्रश्न: कौन से प्लग उपलब्ध हैं?

ए: शुको, यूके, सीएन, यूएस और अन्य मानकों को कारखाने में फिट किया जा सकता है।

प्रश्न: यह 7kW मॉडल से किस प्रकार भिन्न है?

उत्तर: 7kW को 32A सर्किट की आवश्यकता होती है और यह लगभग दोगुनी तेजी से चार्ज होता है; 3.5kW किसी भी मानक 16A सॉकेट पर चलता है।
