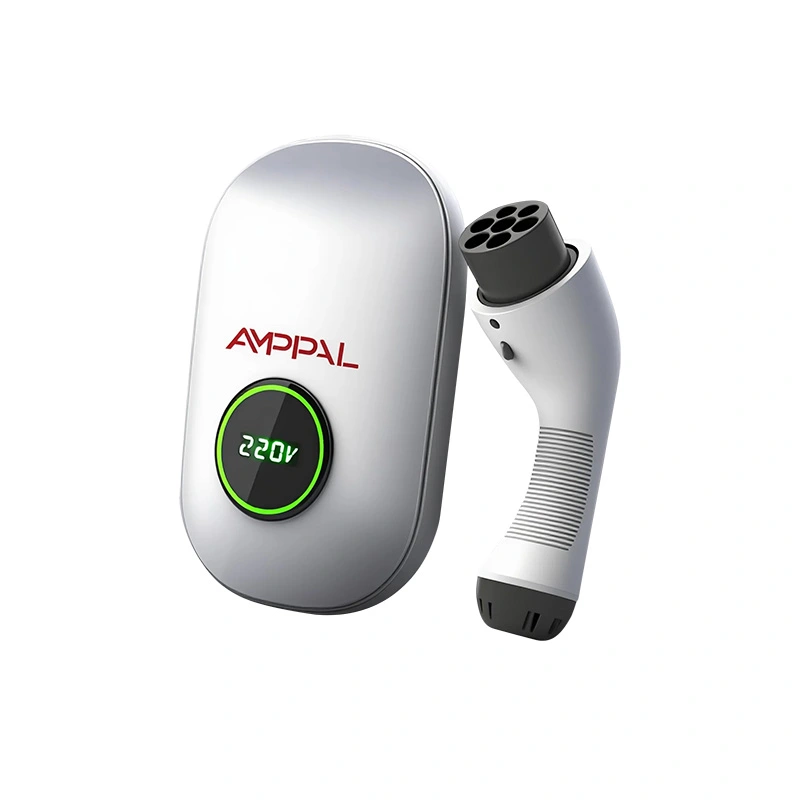

आवासीय और व्यावसायिक उपयोग के लिए 11 किलोवाट पोर्टेबल एसी ईवी चार्जर

क्यों 11kW यूरोपीय डिफ़ॉल्ट बन गया?

हाउसिंग स्टॉक चार्जर की शक्ति तय करता है। जर्मनी, ऑस्ट्रिया, नॉर्डिक्स, बेनेलक्स देशों और मध्य यूरोप के अधिकांश हिस्सों में, घरों को मानक के रूप में तीन-चरण 400V आपूर्ति के साथ तार दिया जाता है। तीन चरणों में से प्रत्येक पर एक वॉलबॉक्स 16ए डालें और आपको 11 किलोवाट मिलेगा - कोई आपूर्ति उन्नयन नहीं, कोई विशेष अनुप्रयोग नहीं।

आवासीय और वाणिज्यिक उपयोग के लिए 11 किलोवाट पोर्टेबल एसी ईवी चार्जर व्यावहारिक कारण से कुछ राउंडर-ध्वनि संख्या के बजाय 11 किलोवाट पर मौजूद है। AF-AC-11-B-A-O-1/2-SF का आकार उतना है जितना एक यूरोपीय घरेलू वितरण बोर्ड पहले से ही वितरित कर सकता है।

यह भौतिकी के बारे में स्पष्ट होने लायक है। ग्यारह किलोवाट फास्ट चार्जिंग नहीं है। यह प्रति घंटे लगभग 50-60 किमी की दूरी तय करती है, जो लगभग किसी भी कार को रात भर में भर देती है। यदि आपको बीस मिनट में बैटरी भरने की आवश्यकता है, तो आपको डीसी की आवश्यकता है, और किसी भी कीमत पर कोई भी एसी वॉलबॉक्स यह काम नहीं करेगा।

एकल-चरण बॉक्स की तुलना में तीन-चरण आपको क्या खरीदता है

7.4kW एकल-चरण इकाई की चार्जिंग दर लगभग 1.6x है, जिसमें प्रति-चरण धारा में कोई वृद्धि नहीं हुई है - फिर भी प्रत्येक पैर पर केवल 16A है।

L1, L2 और L3 में संतुलित ड्रा। आपका वितरण बोर्ड हर चीज़ को एक चरण में ले जाने के बजाय एक समान भार देखता है, जो मायने रखता है यदि पड़ोसी भी शुल्क ले रहे हों।

प्रति कंडक्टर कम करंट का मतलब है लंबे चार्जिंग सत्र के दौरान केबल और टर्मिनलों में कम गर्मी।

अधिकांश यूरोपीय-बाज़ार ईवी में फिट किए गए 11 किलोवाट ऑनबोर्ड चार्जर के साथ संगत - आप कार को थ्रॉटल करने के बजाय उसकी पूर्ण एसी क्षमता का उपयोग करते हैं।

IP65 सीलिंग और -30°C से +50°C रेंज, इसलिए नॉर्डिक सर्दी या आल्प्स में बिना आश्रय वाली दीवार कल्पना के अंतर्गत है।

तीन-चरण इकाई होने के बावजूद, 304 × 191 × 95 मिमी और एक व्यक्ति के चढ़ने के लिए पर्याप्त प्रकाश।

तकनीकी निर्देश

घर और इमारतें यह सूट करती हैं

जर्मन, ऑस्ट्रियाई और स्विस एकल-परिवार के घर: उपभोक्ता इकाई में तीन-चरण मानक है, इसलिए 11kW को आमतौर पर किसी उपयोगिता भागीदारी की आवश्यकता नहीं होती है।

आउटडोर पार्किंग के साथ नॉर्डिक संपत्तियां: -30°C रेटिंग और IP65 बॉडी सर्दियों के दौरान बिना आश्रय वाली स्थापना को संभालती है।

डच और बेल्जियन सीढ़ीदार आवास: एक संकीर्ण साइड की दीवार या साझा प्रवेश मार्ग के लिए पर्याप्त कॉम्पैक्ट।

दो या तीन इकाइयों वाली छोटी अपार्टमेंट इमारतें: संतुलित तीन-चरण लोडिंग इमारत की आपूर्ति को सीमा के भीतर रखती है।

कंपनी की कार एक कर्मचारी के घर पर खड़ी है: 11 किलोवाट रात भर ड्राइविंग के पूरे कार्य दिवस को कवर करती है, और एपीपी लॉग व्यय प्रतिपूर्ति के लिए एक साफ रिकॉर्ड देता है।

इकाई तीन-चरण आपूर्ति को कैसे संभालती है

वॉलबॉक्स वाहन में एसी स्विच करता है; डीसी में रूपांतरण कार के ऑनबोर्ड चार्जर के अंदर होता है। इकाई वास्तव में पायलट सिग्नल को नियंत्रित करती है - यह कार को बताती है कि इंस्टॉलेशन सुरक्षित रूप से कितना करंट प्रदान कर सकता है, और कार तदनुसार खुद को सीमित करती है।

संपर्ककर्ता बंद होने से पहले, इकाई पृथ्वी की निरंतरता की जांच करती है और पुष्टि करती है कि वाहन सही ढंग से जुड़ा हुआ है और लॉक है। सत्र के दौरान एक अवशिष्ट वर्तमान पहचान चरण डीसी रिसाव के साथ-साथ एसी पर नज़र रखता है, जो कि यूरोप में बेचे जाने वाले सस्ते आयात को पकड़ने की आवश्यकता है।

यदि एक चरण समाप्त हो जाता है - ग्रामीण आपूर्ति पर असामान्य नहीं - इकाई असंतुलन का पता लगाती है और दो पैरों पर जारी रखने के बजाय रुक जाती है। यही कारण है कि चरण विफलता क्षतिग्रस्त ऑनबोर्ड चार्जर के बजाय आपके फोन पर एक लॉग इवेंट बन जाती है।

यूरोपीय बाज़ार के लिए अनुपालन

प्रति मॉडल श्रृंखला में रखी गई तकनीकी फ़ाइल के साथ, कम वोल्टेज और ईएमसी निर्देशों को कवर करने वाली सीई अनुरूपता।

प्रत्येक इकाई को पैक करने से पहले ढांकता हुआ प्रतिरोध और पृथ्वी निरंतरता परीक्षण से गुजरना पड़ता है - यह 100% परीक्षण है, बैच नमूनाकरण नहीं।

केवल स्प्रे ही नहीं, वॉटर जेट द्वारा IP65 सत्यापन। दूसरा अंक वह है जो इसे IP54 इकाइयों से अलग करता है जो बाजार के बजट छोर पर हावी हैं।

उत्पादन नमूनों पर -30°C और +70°C के बीच थर्मल साइक्लिंग, उत्तरी यूरोपीय प्रतिष्ठानों के भंडारण और परिचालन चरम को दर्शाता है।

AC और 6mA DC दोनों दोषों का पता लगाने के लिए अवशिष्ट वर्तमान सुरक्षा का परीक्षण किया गया, जो यूरोपीय इंस्टॉलरों को कमीशनिंग के समय सत्यापित करने के लिए आवश्यक है।

प्रत्येक इकाई के साथ क्रमांकित परीक्षण रिकॉर्ड होता है, जिससे यदि कोई भवन निरीक्षक साक्ष्य मांगता है तो मामला सरल हो जाता है।

विनिर्माण मार्ग

1. घटक सेवन - संपर्ककर्ता, आरसीडी मॉड्यूल, नियंत्रक और बाड़ों को स्टॉक में प्रवेश करने से पहले विनिर्देश के अनुसार जांचा जाता है।

2. बाड़े की ढलाई और निरीक्षण - पॉलीकार्बोनेट आवास की सील-फेस समतलता के लिए जाँच की जाती है, क्योंकि IP65 इस पर निर्भर करता है।

3. गैस्केट फिटिंग - सीलों को बस जगह पर गिराने के बजाय बैठाया और सत्यापित किया जाता है।

4. इलेक्ट्रॉनिक्स असेंबली - हमारे एसी लाइन पर लगे कंट्रोलर, कॉन्टैक्टर और आरसीडी स्टेज; टर्मिनल टॉर्क रिकॉर्ड किया गया है।

5. संदर्भ वाहन सिम्युलेटर के विरुद्ध फर्मवेयर लोडिंग और पायलट-सिग्नल अंशांकन।

6. विद्युत सुरक्षा परीक्षण - ढांकता हुआ ताकत, इन्सुलेशन प्रतिरोध, पृथ्वी निरंतरता, आरसीडी ट्रिप सत्यापन।

7. प्रत्येक बैच से नमूना इकाइयों पर IP65 वॉटर-जेट परीक्षण, सूखे इंटीरियर की पुष्टि के लिए बाड़े को बाद में खोला गया।

8. कार्यात्मक सोख, खुदरा-तैयार डिब्बों में पैकिंग, और निर्यात के लिए पैलेटाइजिंग।

क्या आपको 11kW या 7.4kW खरीदना चाहिए?

निर्णय लेने से पहले दो चीज़ें जांचें: आपकी आपूर्ति और आपकी कार। यदि आपकी उपभोक्ता इकाई एकल-चरण है, तो यह मॉडल सही खरीदारी नहीं है और घरेलू आपूर्ति को तीन-चरण में अपग्रेड करना केवल चार्जिंग के लिए शायद ही इसके लायक है - इसके बजाय 7kW एकल-चरण संस्करण खरीदें।

फिर कार की जांच करें. 7.4kW ऑनबोर्ड चार्जर वाला वाहन इस इकाई से 7.4kW लेगा और इससे अधिक नहीं। आप उस क्षमता के लिए भुगतान करेंगे जिसका उपयोग कार नहीं कर सकती। बहुत सारे लोकप्रिय मॉडल इस श्रेणी में आते हैं, इसलिए यह मानने के बजाय पुष्टि करने लायक है।

जहां दोनों बक्से टिक किए गए हैं - तीन चरण की आपूर्ति और एक 11 किलोवाट-सक्षम कार - यह सही विकल्प है, और यह एकल चरण इकाई के लगभग दो-तिहाई समय में बैटरी भर देगा।

अन्य आपूर्तिकर्ताओं के साथ जुटाने के लिए अंक

विशेष रूप से आईपी रेटिंग का दूसरा अंक पूछें। IP65 जल जेट का सामना करता है; IP54 स्प्लैशिंग को संभालता है। एक उजागर यूरोपीय दीवार पर यह अंतर दो सर्दियों के भीतर दिखाई देने लगता है।

पूछें कि क्या 6mA DC अवशिष्ट वर्तमान पहचान अंतर्निहित है या किसी बाहरी उपकरण की आवश्यकता है। हमारा एकीकृत है.

चरण हानि पर व्यवहार के बारे में पूछें। एक इकाई जो दो चरणों पर चलती रहती है, वाहन के ऑनबोर्ड चार्जर को नुकसान पहुंचा सकती है।

पूछें कि इंटरनेट के बिना क्या होता है. यह इकाई सीधे फोन से ब्लूटूथ पर नियंत्रित होती है, इसलिए यह बिना किसी नेटवर्क के काम करती है।

यहां वाणिज्यिक शर्तें: मानक निर्माण के लिए MOQ 1 इकाई, 15-20 कार्य दिवस उत्पादन, 2 साल की वारंटी, 100 इकाइयों से कस्टम ब्रांडिंग उपलब्ध है।

यूरोप के लिए पैकिंग और माल ढुलाई

आवासीय और वाणिज्यिक उपयोग के लिए 11 किलोवाट पोर्टेबल वॉल-माउंटेड एसी ईवी चार्जिंग यूनिट को 380 × 260 × 150 मिमी के खुदरा-तैयार मुद्रित कार्टन में केबल सहित लगभग 4.5 किलोग्राम सकल, मोल्डेड फोम आवेषण और एक डेसिकेंट पाउच के साथ भेजा जाता है।

गर्मी-उपचारित धूमन-मुक्त लकड़ी, खिंचाव-लिपटे और पट्टियों पर 20 डिब्बों को एक फूस में पैक किया जाता है। एक 20-फुट कंटेनर में लगभग 1,800 इकाइयाँ लगती हैं; कम वजन होने पर छोटी मात्राएँ एलसीएल या हवा से अच्छी तरह चलती हैं।

हम EXW, FOB Ningbo या शंघाई, CIF और DDP को अधिकांश EU गंतव्यों में भेजते हैं। दस्तावेज़ीकरण में वाणिज्यिक चालान, पैकिंग सूची, अनुरूपता की सीई घोषणा, क्रमांकित परीक्षण रिपोर्ट और मूल प्रमाण पत्र शामिल हैं। वितरकों के लिए, हम खुदरा पैकेजिंग को आपकी अपनी ब्रांडिंग और भाषा में प्रिंट कर सकते हैं।

वारंटी और चालू समर्थन

संपूर्ण इकाई पर दो साल का मानक, जिसमें संपर्ककर्ता, आरसीडी चरण, नियंत्रक और संलग्नक शामिल हैं।

दोषों का निदान आमतौर पर एपीपी इवेंट लॉग से किया जाता है - इंस्टॉलर हमें एक स्क्रीनशॉट भेजते हैं और हम साइट विजिट के बिना कारण की पहचान करते हैं।

प्रतिस्थापन इकाइयाँ या पुर्जे खराबी की पुष्टि होने के 48 घंटों के भीतर, आमतौर पर 3-5 कार्य दिवसों के भीतर कूरियर द्वारा यूरोप भेज दिए जाते हैं।

इंस्टॉलेशन मैनुअल, वायरिंग योजनाबद्ध और अंग्रेजी में एक कमीशनिंग चेकलिस्ट प्रदान की जाती है; वॉल्यूम ऑर्डर के लिए जर्मन, फ़्रेंच और डच संस्करण उपलब्ध हैं।

केबल, गैस्केट और टर्मिनलों की वार्षिक दृश्य जांच के अलावा किसी नियमित सर्विसिंग की आवश्यकता नहीं है।

स्थापना संबंधी त्रुटियों से बचना चाहिए

गलत: यह मान लेना कि घर तीन चरण का है क्योंकि सड़क है। दाएं: उपभोक्ता इकाई खोलें और ऑर्डर देने से पहले तीन लाइव कंडक्टरों की पुष्टि करें।

गलत: मौजूदा साझा सर्किट के माध्यम से कनेक्ट करना। दाएं: इंस्टॉलेशन के लिए अपने स्वयं के ब्रेकर और आरसीडी आकार के साथ एक समर्पित तीन-चरण सर्किट चलाएं।

ग़लत: नज़दीकी सीमा पर जेट वॉश से बचने के लिए IP65 पर निर्भर रहना। दाएं: इसे मानक परीक्षण में पानी के जेट के खिलाफ सील कर दिया गया है, लेकिन दबाव वॉशर को सीधे बाड़े के सीम पर लक्षित न करें।

गलत: केबल प्रविष्टि को ऊपर की ओर रखते हुए माउंट करना। दाएं: मैनुअल में दिए गए निर्देशों का पालन करें। पानी एक केबल को ट्रैक करता है और आकाश की ओर आने वाले किसी भी प्रवेश बिंदु पर जमा हो जाता है।

गलत: चरण रोटेशन जांच को छोड़ना। दाएं: इसे चालू करते समय सत्यापित करें - इकाई चार्ज करने के बजाय एक खराबी की रिपोर्ट करती है, और उस टालने योग्य कॉल-आउट के लिए इंस्टॉलर की दिन की दर खर्च होती है।

यूरोपीय प्रतिष्ठानों से प्रतिक्रिया

लोअर सैक्सोनी में एक इंस्टॉलर ने 2025 की शुरुआत से इनमें से लगभग चालीस को नए-निर्मित घरों में फिट किया है। उनकी व्यावहारिक टिप्पणी: कॉम्पैक्ट बॉडी स्पेक शीट से अधिक मायने रखती है, क्योंकि जर्मन उपयोगिता कक्षों में भीड़ होती है और एक बड़ा वॉलबॉक्स अक्सर डिफ़ॉल्ट रूप से बाहर होता है।

आर्कटिक सर्कल के ठीक अंदर ट्रोम्सो में एक गृहस्वामी ने बताया कि यूनिट बिना किसी खराबी के दो सर्दियों तक चली है, हालांकि उन्होंने नोट किया कि इलेक्ट्रॉनिक्स गर्म होने से पहले फोन ऐप गहरी ठंड में कनेक्ट होने में धीमा है। हमने उसे फ़र्मवेयर टीम को भेज दिया; यह एक ब्लूटूथ वेक व्यवहार है, चार्जिंग समस्या नहीं।

रॉटरडैम में तीन इमारतों में छह इकाइयाँ चलाने वाले एक संपत्ति प्रबंधक ने कहा कि संतुलित तीन-चरण का ड्रा निर्णायक कारक था - भवन की आपूर्ति में छह एकल-चरण चार्जर नहीं लग सकते थे, सभी एक ही चरण में लोड हो रहे थे।

सामान्य प्रश्न

प्रश्न: मुझे कैसे पता चलेगा कि मेरे घर पर थ्री-फ़ेज़ है?

उ: तीन लाइव कंडक्टरों के लिए उपभोक्ता इकाई की जाँच करें, या अपने मीटर को देखें - तीन-चरण मीटर प्रति चरण अलग-अलग रीडिंग दिखाते हैं। आपका इलेक्ट्रीशियन मिनटों में पुष्टि कर सकता है।

प्रश्न: यदि मेरी कार केवल 7.4kW AC लेती है तो क्या होगा?

उत्तर: यह 7.4kW पर चार्ज होगा। कुछ भी क्षतिग्रस्त नहीं हुआ है, लेकिन आप उस क्षमता के लिए भुगतान कर रहे हैं जिसका आप उपयोग नहीं कर सकते - इसके बजाय एकल-चरण मॉडल खरीदें।

प्रश्न: फुल चार्ज करने में कितना समय लगता है?

उत्तर: प्रति घंटे लगभग 50-60 किमी की रेंज। 60kWh की बैटरी को 20% से फुल होने में लगभग पांच घंटे लगते हैं।

प्रश्न: क्या इसके लिए इंटरनेट की आवश्यकता है?

उत्तर: नहीं, ब्लूटूथ नियंत्रण बिना नेटवर्क के फोन-टू-चार्जर पर काम करता है। यदि आप दूरस्थ दृश्यता चाहते हैं तो वाईफाई वैकल्पिक है।

प्रश्न: क्या यह स्कैंडिनेविया में आउटडोर माउंटिंग के लिए उपयुक्त है?

उत्तर: हाँ - IP65 और -30°C पर रेट किया गया। मैनुअल में माउंटिंग ओरिएंटेशन का पालन करें ताकि केबल प्रविष्टि पर पानी जमा न हो सके।

प्रश्न: कौन सा कनेक्टर लगा हुआ है?

ए: टाइप 2, यूरोपीय मानक। मानक के रूप में केबल की लंबाई 5 मीटर है।

प्रश्न: क्या मुझे अतिरिक्त आरसीडी की आवश्यकता है?

ए: इकाई एसी और 6 एमए डीसी अवशिष्ट वर्तमान पहचान को एकीकृत करती है। आपके इंस्टॉलर को अभी भी पुष्टि करनी चाहिए कि अपस्ट्रीम सुरक्षा स्थानीय वायरिंग नियमों को पूरा करती है।

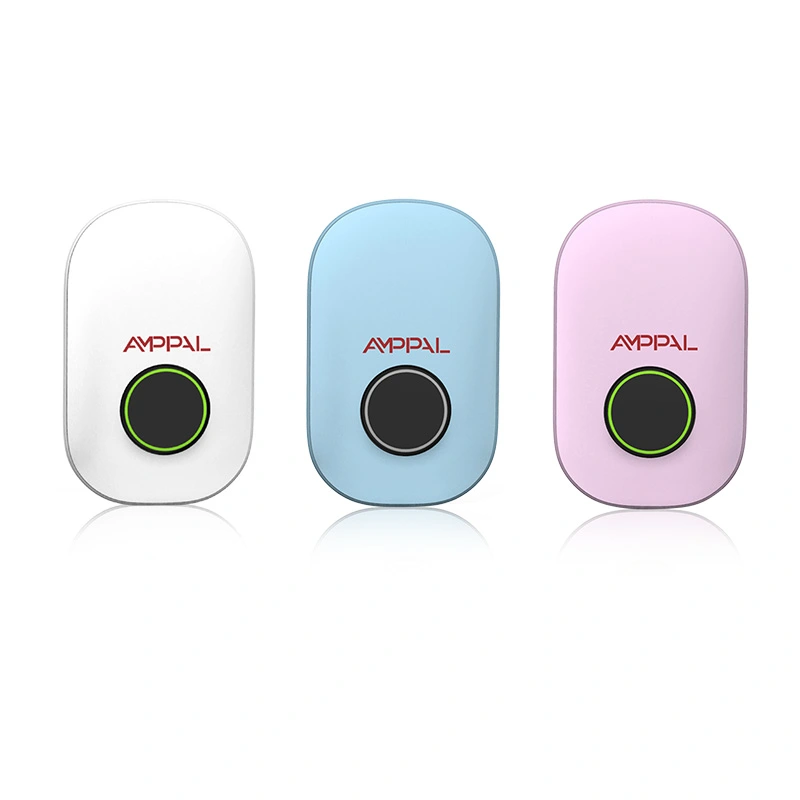

प्रश्न: क्या मैं इसकी ब्रांडिंग करा सकता हूँ?

उत्तर: हाँ - 100 इकाइयों से लोगो, आवास रंग और मुद्रित खुदरा पैकेजिंग, 25-30 कार्य दिवसों की लीड टाइम के साथ।
