आवासीय उपयोग के लिए 3.5 किलोवाट पोर्टेबल एसी ईवी चार्जर

वेदरप्रूफ़िंग जो एक नली से बच जाती है

किसी चार्जर की बाहरी ईमानदारी की जांच करने का सबसे तेज़ तरीका उसका दूसरा अंक पढ़ना है। IP54 का अर्थ है छपाक; IP65 का अर्थ है एक नली. दीवार पर लगी यह इकाई दूसरी तरह की है।

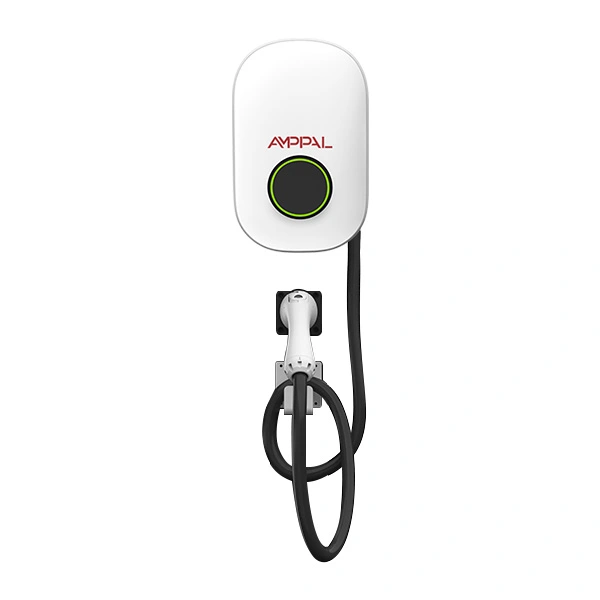

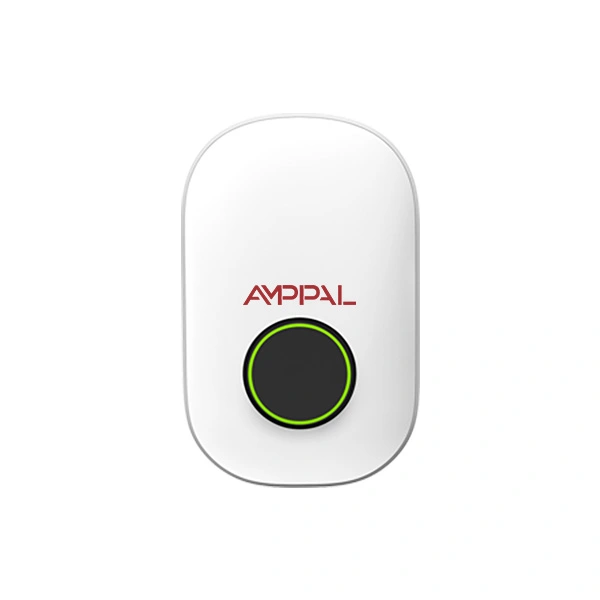

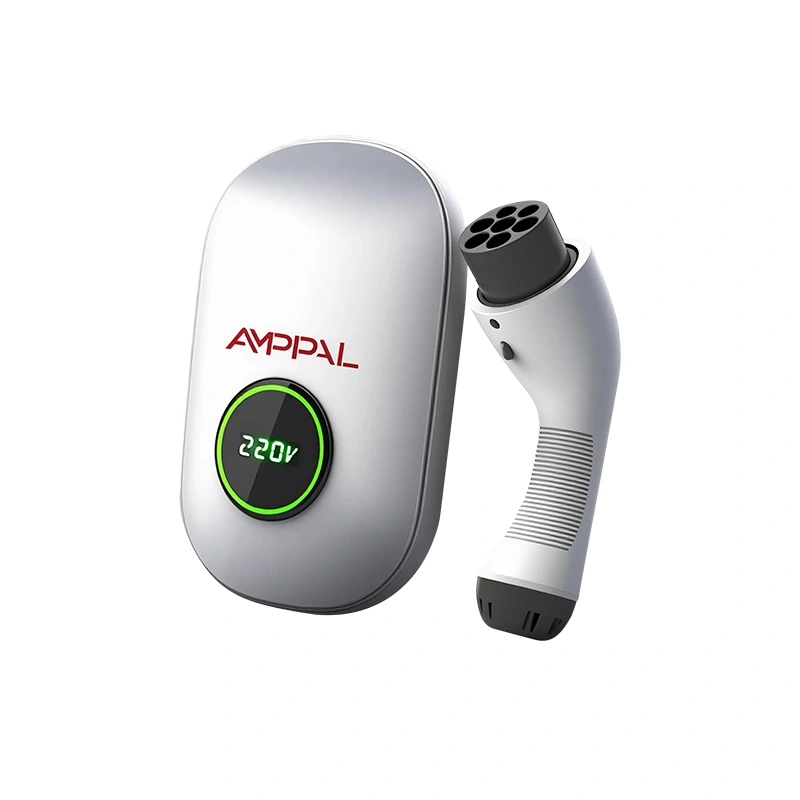

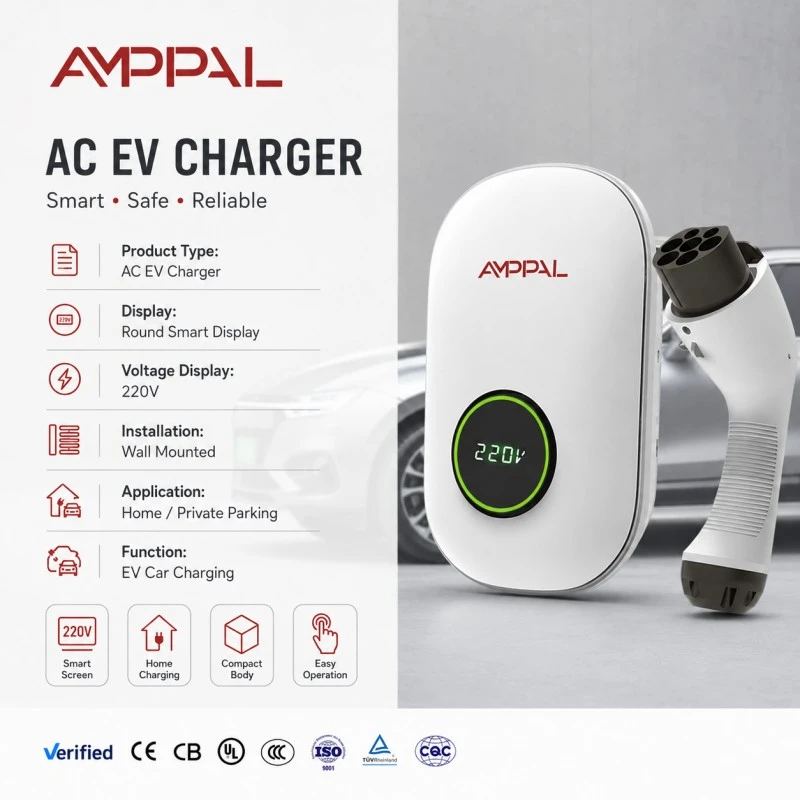

आवासीय उपयोग के लिए AMPPAL 3.5kW पोर्टेबल AC EV चार्जर (AF-AC-3.5-B-A-O-1/2-SF) एक 304 x 191 x 95 मिमी प्लास्टिक-एनक्लोजर वॉल बॉक्स है जिसमें एक टाइप 2 सॉकेट है, जिसे 220VAC सिंगल-फ़ेज़ पर 16A रेटिंग दी गई है। यह ब्लूटूथ, वाईफाई और AMPPAL ऐप से कनेक्ट होता है, और इसमें -30°C से +50°C की कार्य सीमा के साथ IP65 रेटिंग है।

हमने इसे उन जगहों के लिए बनाया है जहां सामान्य चार्जर टिक नहीं पाता है: नमकीन हवा, धूल भरी आंधियां, मानसून की बारिश और सफाई दल का प्रेशर वॉशर। नमक स्प्रे, सिलिका धूल, और प्रेशर वॉशर तीन हत्यारे हैं; यह आवास तीनों के चारों ओर बना हुआ है।

मिटाने के लिए कोई टच स्क्रीन नहीं है और संक्षारण करने के लिए कोई कीपैड नहीं है; इंटरफ़ेस आपका फ़ोन है. उन हिस्सों को हटाना जानबूझकर किया गया है: बाड़े में कम खुलेपन, नमक हवा पर हमला करने के लिए कम चीजें।

पाँच तरीके IP65 आउटडोर चार्जिंग को बदलता है

धूलरोधी धूल प्रतिरोधी से भिन्न है: 6 का मतलब है कि कोई भी कण अंदर नहीं जाएगा, यहां तक ​​कि खदान या रेगिस्तानी निर्माण स्थल में भी नहीं।

पानी के जेट की अनुमति है: आप सफाई के दौरान यूनिट को बंद कर सकते हैं, ठीक इसी तरह अधिकांश आउटडोर चार्जर ख़त्म हो जाते हैं।

सीलबंद आवास संक्षेपण-प्रवण जलवायु से दूर रहता है; गैस्केट को सामने के कवर के स्क्रू पैटर्न द्वारा समान रूप से संपीड़ित किया जाता है।

-30°C से +50°C रेंज नॉर्डिक सर्दियों और खाड़ी गर्मियों को बिना हीटर या पंखे के कवर करती है।

प्लास्टिक के घेरे का मतलब है कि कोई जंग का रास्ता नहीं: कोई नंगे धातु के किनारे नहीं, कोई संक्षारक काज पिन नहीं, और एक व्यक्ति की स्थापना के लिए पर्याप्त बॉडी लाइट।

असफल होने वाली एक कम बात: कोई कार्ड रीडर और कोई कीपैड नहीं होने का मतलब है कि बाड़े में कम खुलेपन और नमक हवा पर हमला करने के लिए कम हिस्से।

तकनीकी निर्देश

यह इकाई जिस वातावरण के लिए बनाई गई थी

तटीय घर और कॉटेज जहां पानी के 500 मीटर के भीतर हर चीज पर नमक का स्प्रे जम जाता है।

धूल भरे क्षेत्रों में निर्माण स्थल केबिन और टूल शेड, जहां महीन धूल कम कनेक्टर्स में पीसती है।

मानसूनी जलवायु: दीवार पर लगे सॉकेट और नीचे की ओर लगे सॉकेट पानी जमा होने से पहले ही बहा देते हैं।

उच्च आर्द्रता और नियमित धुलाई दिनचर्या वाले फार्म आउटबिल्डिंग और अस्तबल।

ठंडे क्षेत्र जहां -30°C सर्दियां सस्ते इलेक्ट्रॉनिक्स को खत्म कर देती हैं; यूनिट को पूरी रेंज के लिए रेट किया गया है।

अस्थायी और किराये के सेटअप: हल्के, दीवार पर लगे हुए, और साइटों के बीच ले जाने में आसान।

गैराज और कारपोर्ट की दीवारें जहां सारी रात संक्षेपण टपकता रहता है; सीलबंद बोर्ड नमी को दूर कर देता है।

किराये की अवकाश संपत्तियाँ जहाँ मेहमानों को उपकरणों की कमी होती है; एक इकाई जो नली-डाउन से बच जाती है वह अधिकांश मेहमानों से बच जाती है।

जब बारिश होती है तो अंदर क्या होता है?

पानी सबसे पहले सामने के आवरण से मिलता है। IP65 गैसकेट कवर के पीछे बैठता है और केबल ग्रंथि प्रवेश बिंदु को सील कर देती है; बारिश के दोहन के लिए कोई वेंटिलेशन स्लॉट नहीं है क्योंकि इकाई को बाड़े की सतह के माध्यम से संवहन-ठंडा किया जाता है।

टाइप 2 सॉकेट का अपना ढक्कन होता है। जब किसी कार को प्लग इन किया जाता है, तो कनेक्टर स्वयं ही वेदरप्रूफिंग करता है; निष्क्रिय होने पर, ढक्कन बारिश और धूल को संपर्कों से दूर रखता है।

IP65 का क्या मतलब नहीं है: जलमग्नता। रेटिंग जेट और बारिश को कवर करती है, पोखरों को नहीं, इसलिए यूनिट को नीचे की ओर सॉकेट के साथ माउंट करें और आधार को बाढ़ स्तर से ऊपर रखें। बग़ल में बारिश वाली जगहों पर, धंसे हुए सॉकेट और लो-प्रोफ़ाइल ढक्कन पानी को संपर्कों तक पहुंचने से पहले एक लंबा रास्ता देते हैं।

शीत व्यवहार भी एक पंक्ति का हकदार है: सीलबंद मात्रा कम सांस लेती है, इसलिए नमी छिद्रों द्वारा प्रबंधित होने के बजाय जोड़ों पर अवरुद्ध होती है। अत्यधिक फ्रीज-पिघलना चक्रों में हम अभी भी एक छत के नीचे स्थापित करने की सलाह देते हैं, जिसमें कुछ भी खर्च नहीं होता है और अंतिम संदेह दूर हो जाता है।

IP65 रेटिंग के पीछे परीक्षण

बैच के नमूने IEC 60529 के अनुसार IPX5 वॉटर-जेट परीक्षण चलाते हैं: 12.5 लीटर प्रति मिनट पर 6.3 मिमी नोजल, तीन मिनट के लिए सभी कोणों से छिड़काव किया जाता है।

IP6X प्रक्रिया के अनुसार आठ घंटे के बाद धूल कक्ष चलने से यह सत्यापित होता है कि कोई प्रवेश नहीं हुआ है।

100% इकाइयाँ हाई-पॉट डाइइलेक्ट्रिक और ग्राउंड निरंतरता जांच पास करती हैं।

प्रति IEC 60068 -30°C से +70°C तक थर्मल साइकलिंग, साथ ही नमूना इकाइयों पर 96 घंटे का नमक स्प्रे।

बाड़े को सील करके 48 घंटे का फुल-लोड बर्न-इन, जबकि आंतरिक तापमान लॉग किया गया है।

ISO 9001:2015 के तहत RoHS/REACH अनुरूप घटक; लो वोल्टेज और ईएमसी निर्देशों के अनुसार सीई।

प्रत्येक इकाई का सीरियल नंबर उसके परीक्षण रिकॉर्ड से जुड़ा होता है, इसलिए बैच प्रमाणपत्र का पता किसी विशिष्ट उत्पादन दिवस से लगाया जा सकता है।

घेरा कैसे बनाया जाता है: आठ चरण

मोल्डिंग: हाउसिंग को गैस्केट ग्रूव और टूल में डिज़ाइन किए गए माउंटिंग पॉइंट के साथ इंजेक्शन-मोल्ड किया गया है।

गैस्केट सीटिंग: IP65 सील को फिट किया गया है और निरंतर बीड के लिए बैकलाइट के नीचे जांच की गई है।

पीसीबीए: पावर बोर्ड, ब्लूटूथ/वाईफाई मॉड्यूल और मीटरिंग एसएमटी लाइन पर भरे हुए हैं।

सुरक्षात्मक कोटिंग: मेनबोर्ड को अंतिम असेंबली से पहले एक पतली अनुरूप कोट प्राप्त होती है।

सॉकेट और केबल ग्रंथि असेंबली, उस विशिष्टता के अनुसार टॉर्कित होती है जो सील का काम करती है।

फ़र्मवेयर लोड और ऐप पेयरिंग जाँच।

आईपी ​​​​नमूना: प्रत्येक बैच की इकाइयाँ वॉटर-जेट रिग में जाती हैं।

हाई-पॉट, विज़ुअल क्यूसी, और पैकिंग; मानक ऑर्डर 15-20 कार्य दिवसों में भेज दिए जाते हैं।

सही उपकरण, सही साइट: 3.5 किलोवाट का चयन

3.5 किलोवाट एक धीमी, स्थिर चार्ज है: एक सामान्य ईवी के लिए प्रति घंटे लगभग 15-17 किमी की रेंज, और अधिकांश यात्रियों के लिए पूरी रात का टॉप-अप। इसे तब चुनें जब कार घंटों तक खड़ी रहे और सर्किट एक साधारण 16A सॉकेट सर्किट हो।

जब आपको टर्नअराउंड की आवश्यकता हो तो इसे न चुनें। हर दो घंटे में साइकिल चलाने वाले टैक्सी बेड़े को 7kW या 11kW की आवश्यकता होती है, और तीन-चरण सेवा वाले डिपो में 3.5kW बॉक्स नहीं चलने चाहिए। यह एक घरेलू और हल्का-व्यावसायिक उपकरण है, थ्रूपुट मशीन नहीं।

जहां यह वास्तव में जीतता है: बाहरी प्रदर्शन निर्णय लेता है, शक्ति नहीं। यदि स्थान तटीय, धूल भरा या ठंडा है, तो IP65 शेल मामूली आउटपुट पर भी खुद को सही ठहराता है।

7kW एकल-चरण इकाई के साथ तुलना? 3.5kW 16A खींचता है और 7kW 32A खींचता है; कई पुराने घरों और कॉटेज में 16A सर्किट होता है लेकिन 32A नहीं। जब वायरिंग पसंद तय करती है, तो 3.5 किलोवाट पूरी तरह से रीवायर से बच जाता है।

खरीदार AMPPAL आउटडोर इकाइयों को क्यों पसंद करते हैं?

IP65 का परीक्षण किया गया है, माना नहीं गया है: वॉटर-जेट और डस्ट-चैंबर परिणाम प्रति बैच उपलब्ध हैं।

AMPPAL ऐप के साथ ब्लूटूथ और वाईफाई के माध्यम से स्थानीय नियंत्रण; सत्र शुरू करने के लिए किसी क्लाउड खाते की आवश्यकता नहीं है।

कॉम्पैक्ट 304 x 191 x 95 मिमी आवास और एक व्यक्ति दीवार-माउंट स्थापित।

CE प्रमाणीकरण, 2 साल की मानक वारंटी, 15-20 कार्य दिवस लीड टाइम, MOQ 1 यूनिट।

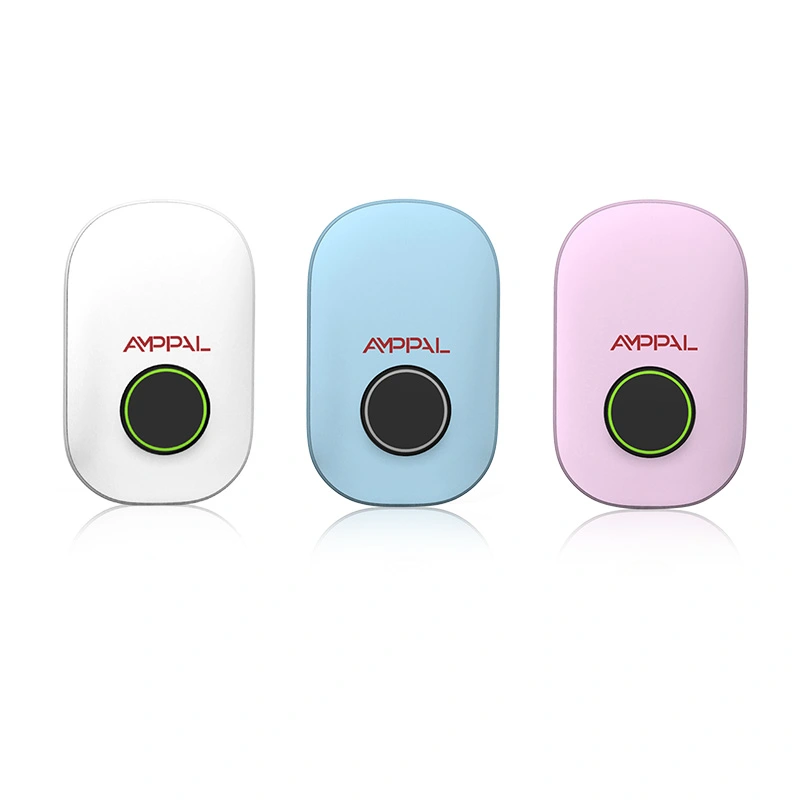

OEM/ODM: लोगो, आवास रंग, और ऐप ब्रांडिंग अनुकूलित; 2014 से 40 से अधिक देशों को निर्यात।

स्टॉक-अनुकूल पुर्जे: गैस्केट, सॉकेट ढक्कन और केबल असेंबली ही एकमात्र उपभोग्य वस्तुएं हैं, इसलिए एक वितरक एक छोटी किट रख सकता है और पूरे स्थापित बेस को कवर कर सकता है।

पैकिंग और डिलिवरी विवरण

प्रत्येक इकाई लगभग 380 x 280 x 170 मिमी, फोम-संरक्षित, दीवार ब्रैकेट, स्क्रू और मैनुअल के खुदरा-तैयार कार्टन में आती है; सकल वजन लगभग 3 किलो है।

दो परतों में प्रति फूस चालीस इकाइयाँ; एक 20-फुट कंटेनर में लगभग 1,500 इकाइयाँ होती हैं और 40HQ में लगभग 3,300 इकाइयाँ होती हैं, इसलिए छोटे और बड़े दोनों ऑर्डर किफायती रूप से भेजे जाते हैं। वितरक अक्सर इस मॉडल को एक कंटेनर में 7kW और 11kW संस्करणों के साथ जोड़ते हैं।

उद्धरण एफओबी निंगबो या शंघाई, EXW उपलब्ध हैं; प्रत्येक शिपमेंट के साथ वाणिज्यिक चालान, पैकिंग सूची, लदान बिल, मूल प्रमाण पत्र और सीई घोषणा शामिल होती है।

समर्थन और मरम्मत नीति

शिपमेंट से 2 साल की मानक वारंटी, सीलबंद इलेक्ट्रॉनिक्स सहित विनिर्माण दोषों को कवर करती है।

वीडियो डायग्नोस्टिक्स के साथ 24 घंटे की तकनीकी प्रतिक्रिया।

स्पेयर पार्ट्स: गैसकेट किट, सॉकेट ढक्कन, और केबल असेंबली 2 कार्य दिवसों के भीतर डीएचएल/फेडएक्स के माध्यम से।

फोटो और सीरियल नंबर द्वारा आरएमए: आपके कुछ भी वापस करने से पहले प्रतिस्थापन या मरम्मत की पुष्टि की जाती है।

सील एक घिसी हुई वस्तु है: यदि इकाई कभी भी अलग हो जाती है तो गैसकेट को बदल दें, और हम प्रत्येक मरम्मत आदेश के साथ एक ताजा गैसकेट मुफ्त में शामिल करते हैं।

अधिकांश मामलों में फ़ील्ड मरम्मत संभव है: फ्रंट कवर और गैस्केट मानक उपकरणों के साथ निकल जाते हैं, इसलिए क्षतिग्रस्त ढक्कन का मतलब पूरी तरह से नई इकाई नहीं है।

हैंडलिंग और सफाई नोट्स

गलत: ढक्कन खुला रखकर सॉकेट को दबाव से धोना। दाएं: सॉकेट का ढक्कन बंद करें, और प्लग लगाने से पहले प्लग किए गए कनेक्टर को ढक दें।

गलत: यूनिट को समतल स्थापित करना ताकि ऊपरी किनारे पर पानी जमा हो जाए। दाएं: ब्रैकेट के झुकाव का उपयोग करें ताकि चेहरे से पानी निकल जाए।

ग़लत: बाड़े के माध्यम से फ़ील्ड केबल प्रविष्टि को ड्रिल करना। दाएं: फ़ैक्टरी ग्रंथि का उपयोग करें; एक खेत में खोदा गया छेद वह जगह है जहां से पानी अंदर जाता है।

गलत: बाढ़-प्रवण क्षेत्र में इकाई को फर्श के स्तर पर छोड़ना। दाएं: ज्ञात बाढ़ रेखा के ऊपर माउंट; IP65 जेट-प्रूफ है, डाइव-प्रूफ नहीं।

ग़लत: वर्षों तक यूवी एक्सपोज़र के बाद गैसकेट की अनदेखी करना। दाएं: सील का वार्षिक निरीक्षण करें और दरार होने पर उसे बदल दें; किट की लागत निदान से कम है।

कठिन जलवायु से क्रेता कहानियाँ

नॉर्वेजियन तट पर एक झोपड़ी के मालिक ने समुद्र से 200 मीटर की दूरी पर एक नावघर के बगल में एक झोपड़ी लगाई। नमक स्प्रे के दो सर्दियों के बाद, एकमात्र मुद्दा एक कठोर सॉकेट ढक्कन था, जिसे उन्होंने सिलिकॉन स्प्रे से ढीला किया; इलेक्ट्रॉनिक्स में कभी खराबी नहीं आई।

एक केन्याई निर्माण ठेकेदार धूल भरे उच्चभूमि क्षेत्र में साइट केबिन पर चार इकाइयाँ रखता है। साइट प्रबंधक की शिकायत अधिकांश के विपरीत है: इकाइयां इतनी सील कर दी गई हैं कि धूल भी बाहर नहीं निकल सकती है, और धूप के दिनों में स्क्रीन बेज़ल के पीछे एक पतली फिल्म जमा हो जाती है।

चिली के एक खनन शिविर ने ऊंचाई पर कर्मचारियों के आवास के लिए एक बैच का आदेश दिया। उनके इलेक्ट्रिकल फोरमैन ने -18°C पर एक रात बिताने के बाद -30°C रेटिंग की सराहना की; उन्होंने पहले देखा था कि सस्ते चार्जर -10°C से नीचे विफल हो जाते हैं।

इन रिपोर्टों में आम बात यह है कि कोई भी पानी से होने वाले नुकसान के बारे में नहीं बताता। शिकायतें कॉस्मेटिक, कठोर ढक्कन या फीका बेज़ेल हैं, जो बिल्कुल वही है जो मौसमरोधी डिज़ाइन के मालिक को चुकाना चाहिए।

वेदरप्रूफ़ चार्जिंग के बारे में प्रश्न

प्रश्न: क्या मैं वास्तव में इकाई पर सीधे पानी का छिड़काव कर सकता हूँ?

उत्तर: हाँ, IP65 किसी भी दिशा से कम दबाव वाले जेट से बचाता है; पाइप लगाते समय सॉकेट का ढक्कन बंद रखें।

प्रश्न: IP54 और IP65 के बीच क्या अंतर है?

ए: दूसरा अंक: 4 छींटों का प्रतिरोध करता है, 5 जेट का प्रतिरोध करता है; पहला अंक 6 धूल-जकड़न जोड़ता है।

प्रश्न: क्या इकाई शून्य से नीचे चार्ज होगी?

उत्तर: इसे -30°C पर रेट किया गया है; कार का बैटरी प्रबंधन यह तय करता है कि ठंड होने पर वह कितनी शक्ति स्वीकार करेगी।

प्रश्न: क्या प्लास्टिक का आवास धूप में पीला हो जाता है?

उत्तर: आवास यूवी-स्थिर है, लेकिन कई वर्षों के बाहर रहने के बाद सतह के हल्के फीके पड़ने की उम्मीद है।

प्रश्न: क्लाउड अकाउंट के बिना ऐप क्या करता है?

ए: ब्लूटूथ पेयरिंग, स्टार्ट/स्टॉप और लाइव पावर डिस्प्ले स्थानीय रूप से काम करते हैं; एक बार कॉन्फ़िगर होने पर वाईफाई रिमोट एक्सेस जोड़ता है।

प्रश्न: कौन सा सॉकेट और केबल शामिल हैं?

ए: एक निश्चित केबल के साथ एक प्रकार 2 सॉकेट; AC मॉडलों पर CCS और CHAdeMO की पेशकश नहीं की जाती है।

प्रश्न: क्या इसे घर के अंदर भी स्थापित किया जा सकता है?

उत्तर: हाँ, IP65 शेल कहीं भी काम करता है; इनडोर उपयोग से हेडरूम अप्रयुक्त रह जाता है।

प्रश्न: लीड टाइम क्या है?

ए: मानक मॉडल के लिए 15-20 कार्य दिवस, MOQ 1 इकाई।
