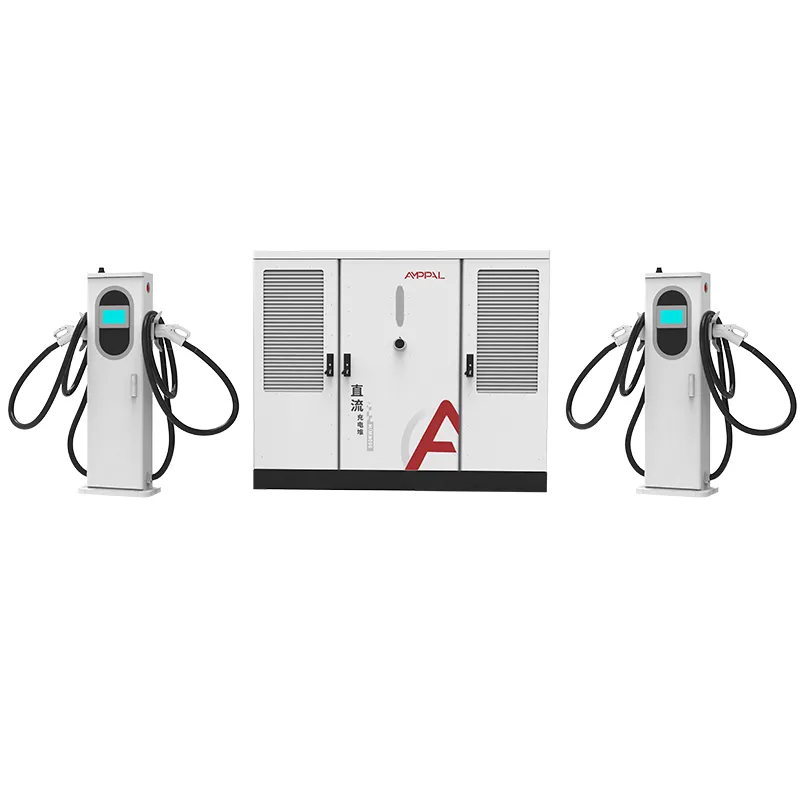

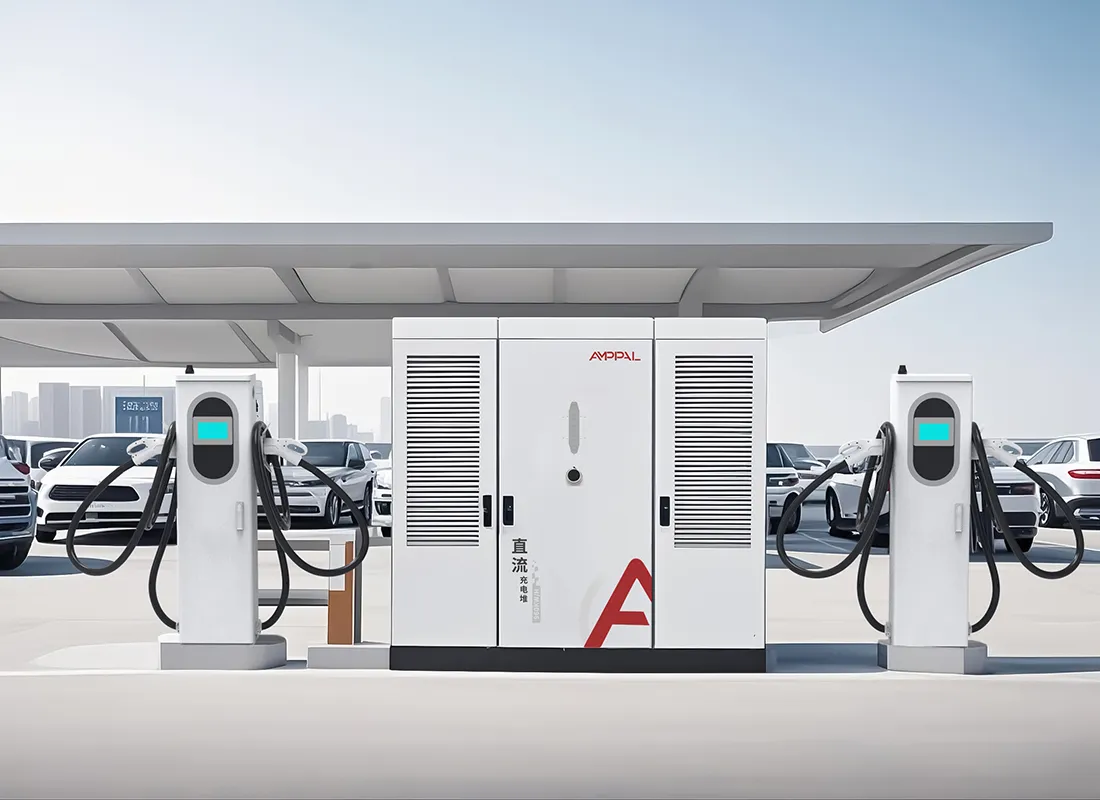

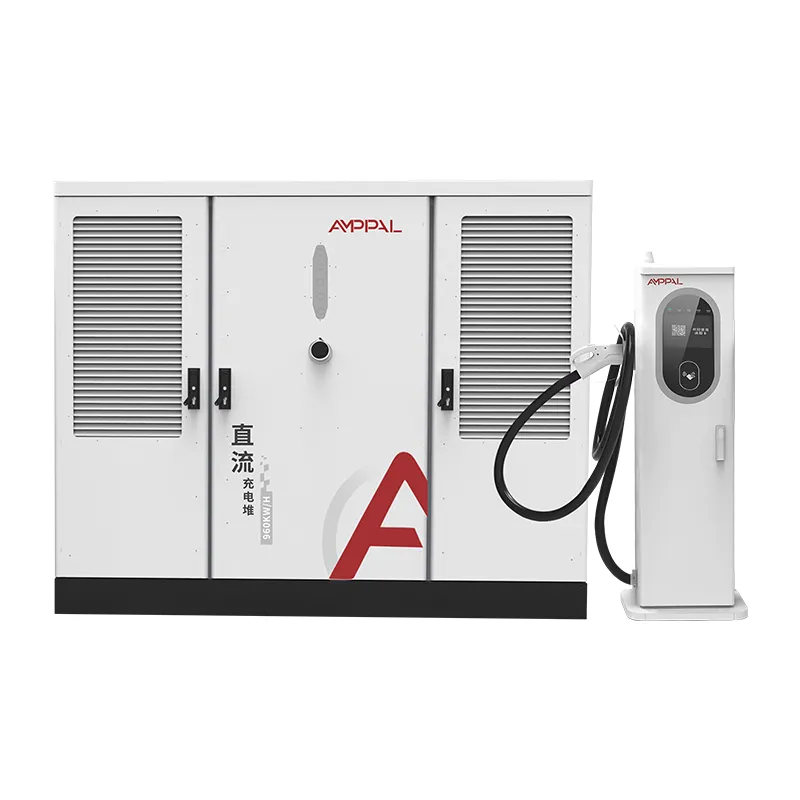

मेगावाट फ्लीट चार्जिंग के लिए स्प्लिट-टाइप डीसी अल्ट्रा-फास्ट चार्जिंग स्टेशन

एक सिस्टम में पावर, ग्रिड और साइट इंजीनियरिंग

960kW चार्जर छोटे चार्जर का बड़ा संस्करण नहीं है। यह एक पावर प्रोजेक्ट है जिसमें एक चार्जर लगा हुआ है और इसकी सफलता सबस्टेशन, ट्रांसफार्मर और केबल ट्रे में उतनी ही रहती है जितनी कि रेक्टिफायर मॉड्यूल में।

AF-DC-960-श्रृंखला AC480V तीन-चरण द्वारा पोषित 2200 x 1800 x 1000 मिमी कैबिनेट में बिजली रूपांतरण को केंद्रित करती है, और आउटपुट को 2 से 16 टर्मिनलों में फैलाती है। इंजीनियरिंग के प्रश्न कंटेनर के आने से पहले आते हैं: फीडर का आकार, ट्रांसफार्मर रेटिंग, मांग की पैमाइश और निर्माण क्रम।

यह पृष्ठ उन संख्याओं को शामिल करता है जिनकी एक हब डेवलपर को वास्तव में आवश्यकता होती है, इनपुट क्षमता से लेकर कमीशनिंग स्वीकृति तक, और जहां हम निर्माता के रूप में प्लग इन करते हैं।

यदि आप अभी भी 120 किलोवाट इकाइयों की तुलना कर रहे हैं, तो यहां पढ़ना बंद करें। यह प्रणाली उन ऑपरेटरों के लिए है जो पहले से ही उच्च-शक्ति चार्जिंग के लिए प्रतिबद्ध हैं और अब इसे समर्थित करने के लिए इंजीनियरिंग की आवश्यकता है।

छह संख्याएँ जो 960kW हब को परिभाषित करती हैं

पहली ड्राइंग से पहले, प्रत्येक 960 किलोवाट परियोजना का निर्णय छह आंकड़ों द्वारा किया जाता है। यहां वे प्रत्येक के ईमानदार अध्ययन के साथ हैं।

480V तीन-चरण पर 960kW पूर्ण लोड पर लगभग 1,155A खींचता है, जो पहले दिन से फीडर और स्विचगियर क्लास को निर्धारित करता है।

उपयोगिता नियमों के आधार पर, 1,250kVA ट्रांसफार्मर 960kW प्लस स्टेशन सहायक और हेडरूम के लिए विशिष्ट युग्मन है।

पावर फैक्टर ≥0.99 प्रतिक्रियाशील घटक को शून्य के पास रखता है, जो कि केडब्ल्यू के बजाय केवीए मांग को बिल करने वाले टैरिफ पर मायने रखता है।

960 किलोवाट पर 16 बंदूकें औसतन 60 किलोवाट प्रति सक्रिय सत्र, जो पूर्ण उपयोग पर एक घंटे में लगभग 60 वाहनों की कतार को साफ़ करती है।

600A लिक्विड-कूल्ड टर्मिनल कैबिनेट के निकटतम खाड़ियों पर उच्चतम धारा को केंद्रित करते हैं, जिससे भारी डीसी रन कम रहते हैं।

फ़ैक्टरी लीड टाइम का 15-20 कार्य दिवस शेड्यूल का सबसे छोटा हिस्सा है; ट्रांसफार्मर और उपयोगिता अनुमोदन में आमतौर पर अधिक समय लगता है।

और सातवां नंबर, जिसे कोई भी डेटाशीट पर प्रिंट नहीं करता है: साइट की निकटतम मध्यम-वोल्टेज फीडर से दूरी, जो यह तय करती है कि उपयोगिता बिल में खंभे, खाइयां या सबस्टेशन शामिल हैं या नहीं।

तकनीकी निर्देश

हब साइटें जहां 960 किलोवाट आर्थिक अर्थ रखता है

अंतरराज्यीय माल गलियारा इलेक्ट्रिक क्लास 8 ट्रकों की सेवा प्रदान करता है जिन्हें लगातार 600ए सत्रों की आवश्यकता होती है।

उपयोगिता-आसन्न भूखंड जहां मध्यम-वोल्टेज वितरण पहले से ही संपत्ति लाइन पर चलता है।

हवाईअड्डे और बंदरगाह स्थानांतरण यार्ड में निरंतर कम यातायात के बजाय अनुसूचित वाहन तरंगें होती हैं।

डिपो-हब हाइब्रिड जहां बसें, ट्रक और यात्री कारें एक बिजली खरीद समझौते को साझा करती हैं।

क्षेत्रीय प्रमुख स्टेशन जो एक नेटवर्क के ब्रांड को स्थापित करते हैं और एक समर्पित ट्रांसफार्मर को उचित ठहराते हैं।

ग्रीनफील्ड औद्योगिक पार्क जहां डेवलपर किरायेदारों के जाने से पहले ट्रांसफार्मर क्षमता आरक्षित कर सकता है।

यूटिलिटी ट्रांसफार्मर से लेकर 1000VDC बस तक

The chain starts at the utility medium-voltage connection. एक पैड-माउंटेड ट्रांसफार्मर 480V तीन-चरण, कैबिनेट के रेटेड इनपुट तक नीचे चला जाता है, और सर्विस पैनल पूर्ण लोड पर लगभग 1,155A के लिए समर्पित फीडर आकार के माध्यम से कैबिनेट को फीड करता है।

Inside the cabinet, rectifier modules convert the 480V AC to a 300-1000VDC constant-power bus. Power factor correction holds the input at ≥0.99, so the station's reactive draw stays negligible even when modules are idle.

डीसी बस से, टर्मिनल अपने हिस्से पर बातचीत करते हैं। एक एकल लिक्विड-कूल्ड टर्मिनल एक ट्रक सत्र के लिए पूरे 960kW पूल का उपयोग कर सकता है; 16 कारों के सक्रिय होने से, पूल प्रति सत्र लगभग 60 किलोवाट में विभाजित हो जाता है। आउटपुट रेंज में 400V श्रेणी की कारें और 800V श्रेणी के ट्रक बिना पुनर्विन्यास के शामिल हैं।

स्टेशन-स्तरीय नियंत्रण OCPP 1.6 या 2.0 पर चलता है, जो ऑपरेटर को उपयोगिता चरम के दौरान हब को कैप करने और रात में इसे उठाने की सुविधा देता है।

मानक, प्रकार परीक्षण और गुणवत्ता द्वार

ग्रिड-स्केल उपकरण का निरीक्षण खुदरा हार्डवेयर की तुलना में अधिक सख्ती से किया जाता है, इसलिए गुणवत्ता की कहानी प्रमाणपत्रों और परीक्षण लॉग में लिखी जानी चाहिए।

यूएल 2202-2022 और यूएल 2231-2 लिस्टिंग में कैबिनेट और पूरी 2-16 टर्मिनल रेंज शामिल है।

धूल और जल-जेट परीक्षण द्वारा सत्यापित IP54 संलग्नक सुरक्षा; आवास तटीय केंद्रों के लिए 96 घंटे का नमक स्प्रे पास करते हैं।

पावर फैक्टर को प्रत्येक कैबिनेट पर पूरे 960 किलोवाट लोड पर मापा जाता है और रिलीज से पहले इसे ≥0.99 पढ़ना चाहिए।

48 घंटे का बर्न-इन चक्र यूनिट को आंशिक और पूर्ण लोड के माध्यम से चलाता है, जिसमें प्रति सीरियल नंबर पर डेटा लॉग होता है।

अनुवर्ती फ़ैक्टरी ऑडिट लिस्टिंग को केवल पहली शिपमेंट के लिए ही नहीं, बल्कि उत्पाद के जीवन भर के लिए वैध रखता है।

960kW कैबिनेट का निर्माण कैसे किया जाता है

चरण 1. स्टील कॉइल को छिद्रित और लेजर-कट किया जाता है, फिर FANUC रोबोट हथियारों द्वारा फ्रेम में वेल्ड किया जाता है।

चरण 2. TRUMPF प्रेस ब्रेक पैनल बनाते हैं; बाड़े को पाउडर-लेपित और ठीक किया गया है।

चरण 3. एसी वितरण, ब्रेकर और मीटरिंग को एसी लाइन पर टॉर्क-नियंत्रित समाप्ति के साथ तार दिया जाता है।

चरण 4. रेक्टिफायर मॉड्यूल और आवंटन नियंत्रक अलग डीसी लाइन पर स्थापित किए जाते हैं।

चरण 5. कैबिनेट को प्रतिरोधक बैंक पर 960 किलोवाट तक लोड-परीक्षण किया जाता है; दक्षता, तरंग और शक्ति कारक दर्ज किए जाते हैं।

चरण 6. 48 घंटे का बर्न-इन होता है, और विफल इकाइयाँ पुनः कार्य और एक नए चक्र के लिए लाइन पर लौट आती हैं।

चरण 7. अंतिम निरीक्षण में टॉर्क, वायरिंग, लेबल और सीरियल रिकॉर्ड शामिल हैं।

चरण 8. निर्यात के लिए क्रेटिंग; संयंत्र की वार्षिक क्षमता एक मिलियन यूनिट से अधिक है और 2024 डिलीवरी एक मिलियन से अधिक हो गई है।

प्रतिबद्ध होने से पहले साइट इंजीनियरिंग चेकलिस्ट

पहले उपयोगिता अनुबंध की पुष्टि करें. A 960kW load is a tariff event, not a meter swap; most utilities require an application, a load study, and sometimes a service upgrade, which can take months.

हेडरूम के साथ ट्रांसफार्मर का आकार: 1,250kVA कैबिनेट प्लस स्टेशन लाइटिंग, एचवीएसी और भविष्य के टर्मिनलों को दूसरे अपग्रेड के बिना कवर करता है।

सिविल कार्य की योजना बनाएं: 2200 मिमी लंबे कैबिनेट को एक समतल कंक्रीट पैड, टर्मिनलों के लिए एक केबल ट्रेंच या ट्रे मार्ग और क्रेटेड इकाई के लिए क्रेन या फोर्कलिफ्ट की पहुंच के भीतर एक उपकरण पैड की आवश्यकता होती है।

If your project timeline cannot absorb a utility delay, or your site cannot host a dedicated transformer, this is the wrong product for now. A 960kW hub is a permanent piece of infrastructure, and it behaves like one.

जब आपके पास उपयोगिता का लोड-स्टडी उत्तर हो तो हमें भेजें; आपके ऑर्डर देने से पहले हमारे इंजीनियर कैबिनेट के इनपुट कर्व के विरुद्ध फीडर गणित और ट्रांसफार्मर रेटिंग की जांच करेंगे।

उच्च क्षमता वाले हब के लिए AMPPAL क्यों

कैबिनेट, टर्मिनल और नियंत्रण सॉफ़्टवेयर के लिए एक निर्माता, इसलिए 960kW प्रणाली तीन विक्रेताओं के वादों से इकट्ठी नहीं की गई है।

यूएल 2202-2022 और यूएल 2231-2 सूचीबद्ध, साथ ही अन्य बाजारों के लिए सीई, सीबी और टीयूवी।

OEM/ODM विकल्प: ब्रांडिंग, कनेक्टर मिक्स, केबल लंबाई और OCPP सर्वर कॉन्फ़िगरेशन।

अनुमोदन प्राप्त करने के बाद 15-20 कार्य दिवसों में डिलीवरी; एक कंटेनर से MOQ.

NEOM ग्रीन हाइड्रोजन प्रोजेक्ट की 500 लिक्विड-कूल्ड इकाइयों सहित 200+ स्टेशन चलाने वाली कंपनी से समर्थन।

बड़े कैबिनेटों को उठाना, हेराफेरी करना और वितरण करना

कैबिनेट शिपमेंट में सबसे भारी वस्तु है: 2300 x 1900 x 1150 मिमी के करीब एक स्टील-फ़्रेमयुक्त टोकरा जिसमें चार रेटेड लिफ्टिंग पॉइंट और अंदर एक रिगिंग आरेख होता है। टर्मिनल पैलेटों पर यात्रा करते हैं, और तरल-ठंडा इकाइयाँ साइट पर भरे शीतलक के साथ सूखी होती हैं।

A 40ft high-cube container carries the cabinet plus up to eight terminals; larger terminal counts ship in a second container. We provide FOB Ningbo or CIF quotes, with invoice, packing list, bill of lading, and UL reports issued within 3 working days of loading.

कमीशनिंग गाइड में कैबिनेट, पैड लेआउट और 480V कनेक्शन के लिए टॉर्क शेड्यूल के लिए क्रेन और फोर्कलिफ्ट विकल्प शामिल हैं।

हब के लिए रखरखाव अनुबंध और पुर्जे

कैबिनेट, टर्मिनल, पावर मॉड्यूल और नियंत्रक पर दो साल की मानक वारंटी।

वारंटी विफलताओं पर क्रॉस-शिप एक्सचेंज, 5 कार्य दिवसों के भीतर प्रतिस्थापन प्रेषण के साथ।

हब के लिए निवारक रखरखाव किट: फिल्टर, कनेक्टर, कूलेंट और अतिरिक्त नियंत्रण बोर्ड।

सभी समय क्षेत्रों में लोड कैप, फॉल्ट लॉग और फर्मवेयर अपडेट के लिए रिमोट ओसीपीपी डायग्नोस्टिक्स।

वार्षिक सेवा अनुशंसा: टॉर्क रीचेक, फ़िल्टर सेवा, हर 24 महीने में कूलेंट फ्लश और डीसी बस का थर्मल स्कैन।

उच्च-शक्ति साइटों के लिए उपयोग नोट्स

गलत: उपयोगिता द्वारा सेवा चरण और वोल्टेज की पुष्टि करने से पहले कैबिनेट को सक्रिय करना। दाएं: मीटर से तीनों चरणों पर AC480V ±10% सत्यापित करें, फिर बंद करें।

ग़लत: फीडर को छोटा करना क्योंकि हब 'उसमें विकसित हो जाएगा'। दाएं: पहले दिन से अनुबंधित 960 किलोवाट के लिए फीडर और ट्रांसफार्मर का आकार।

गलत: कैबिनेट को ऐसी जगह रखना जहां से खचाखच भरी इकाई को उठाया नहीं जा सकता। सही: कंटेनर आने से पहले क्रेन या फोर्कलिफ्ट की पहुंच और पैड की स्थिति की पुष्टि करें।

गलत: चालू होने के बाद मांग-मीटर की समीक्षा को छोड़ देना। दाएं: पहले महीने की केवीए बिलिंग की तुलना ≥0.99 पावर फैक्टर रिकॉर्ड से करें।

ग़लत: 600ए टर्मिनलों को ट्रकों को खींचने के लिए स्थायी लंगर के रूप में मानना। दाएं: बोलार्ड स्थापित करें और केबल को हाथ से निर्देशित करें।

कमीशनिंग के बाद हब ऑपरेटर की प्रतिक्रिया

संयुक्त राज्य अमेरिका के कैलिफ़ोर्निया में एक फ्रेट कॉरिडोर ऑपरेटर कक्षा 8 ट्रकों के लिए छह लिक्विड-कूल्ड टर्मिनलों के साथ 960kW हब चलाता है। नौ महीनों में, स्टेशन लगभग 90 मिनट में 20-80% ट्रक चार्ज प्रदान करता है, और उनकी एकमात्र शिकायत यह है कि उपयोगिता का मांग मीटर मासिक स्टैंडबाय चार्ज दिखा रहा है जिसके लिए उन्होंने बजट नहीं बनाया था।

वारसॉ, पोलैंड में एक बस डिपो में 960kW कैबिनेट को दस एयर-कूल्ड टर्मिनलों के साथ जोड़ा गया है। डिपो मैनेजर अपने बिल में पावर फैक्टर प्रदर्शन की प्रशंसा करता है, लेकिन नोट करता है कि कमीशनिंग में नियोजित तीन के बजाय पांच दिन लगे क्योंकि स्थानीय ग्रिड ऑपरेटर को अतिरिक्त सुरक्षा अध्ययन की आवश्यकता थी।

दुबई, संयुक्त अरब अमीरात में एक डेवलपर ने 1,250 केवीए ट्रांसफार्मर के आसपास हब बनाया और पहले निरीक्षण में पारित विद्युत स्वीकृति की रिपोर्ट दी। उनका आरक्षण: कैबिनेट के पदचिह्न ने उपकरण कक्ष के दरवाजे के एक छोटे से पुन: डिज़ाइन को मजबूर कर दिया, जिसे उन्होंने सिविल कार्यों से पहले उद्घाटन के खिलाफ क्रेट आयामों की जांच करके टाल दिया होगा।

अक्सर पूछे जाने वाले प्रश्न: ग्रिड और साइट प्रश्न

प्रश्न: 960kW कैबिनेट के लिए किस फीडर क्षमता की आवश्यकता होती है?

ए: मोटे तौर पर 1, 155ए 480वी तीन-चरण पूर्ण लोड पर; फीडर, स्विचगियर और ट्रांसफार्मर का आकार अनुबंधित क्षमता के अनुसार है।

प्रश्न: इस प्रणाली के साथ कौन सा ट्रांसफार्मर युग्मित होता है?

ए: आमतौर पर कैबिनेट प्लस सहायक और हेडरूम के लिए 1, 250 केवीए, आपकी उपयोगिता के नियमों के विरुद्ध पुष्टि की गई है।

प्रश्न: पावर फैक्टर मेरे बिल को कैसे प्रभावित करता है?

ए: ≥0.99 पर, प्रतिक्रियाशील मांग नगण्य रहती है, जो कई वाणिज्यिक टैरिफ पर केवीए-आधारित मांग शुल्क से बचाती है।

प्रश्न: क्या एक कैबिनेट ट्रक और कार दोनों की सेवा कर सकती है?

उत्तर: हाँ, ट्रकों के लिए 600A लिक्विड-कूल्ड टर्मिनल और कारों के लिए 250A एयर-कूल्ड टर्मिनलों का मिश्रण।

प्रश्न: कमीशनिंग में कितना समय लगता है?

उत्तर: आमतौर पर उपयोगिता की सुरक्षा जांच सहित साइट पर 3-5 दिन, यह मानते हुए कि सिविल कार्य पूरा हो गया है।

प्रश्न: क्या स्टेशन सहायक के लिए एक अलग सेवा की आवश्यकता है?

उत्तर: हम प्रकाश और नियंत्रण के लिए एक छोटे सहायक फ़ीड की अनुशंसा करते हैं, लेकिन कैबिनेट स्वयं मुख्य 480V सेवा लेता है।

प्रश्न: कौन सी ग्रिड आवृत्तियाँ काम करती हैं?

A: AC480V ±10% 50Hz और 60Hz दोनों पर, 480V वर्ग का उपयोग करने वाले अधिकांश बाज़ारों को कवर करता है।

प्रश्न: डिलीवरी का समय क्या है?

उत्तर: ड्राइंग अनुमोदन के 15-20 कार्य दिवसों के बाद, ट्रांसफार्मर और उपयोगिता कार्य आपकी ओर समानांतर रूप से चल रहा है।
