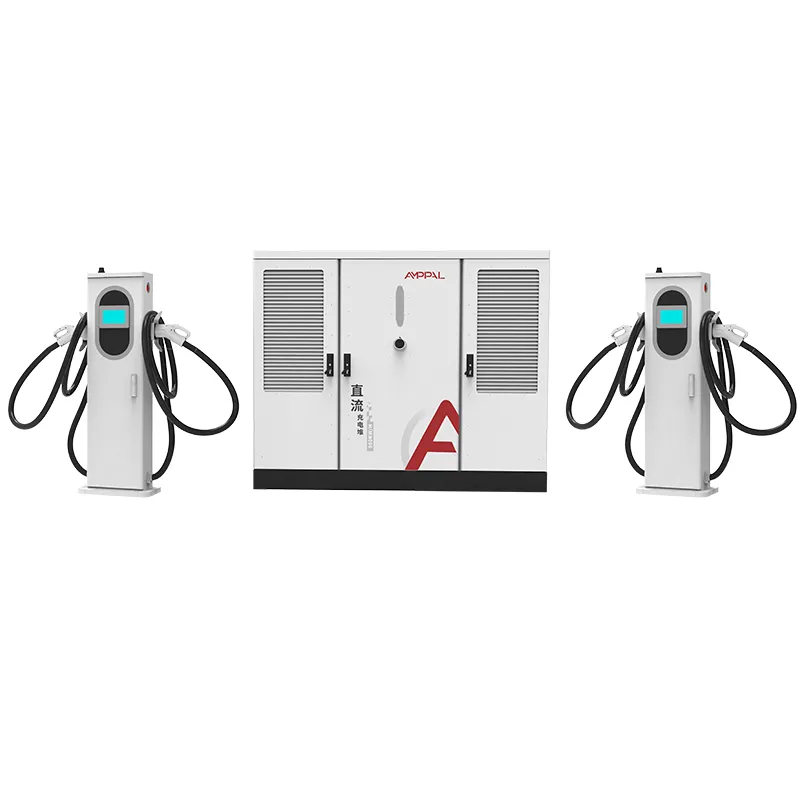

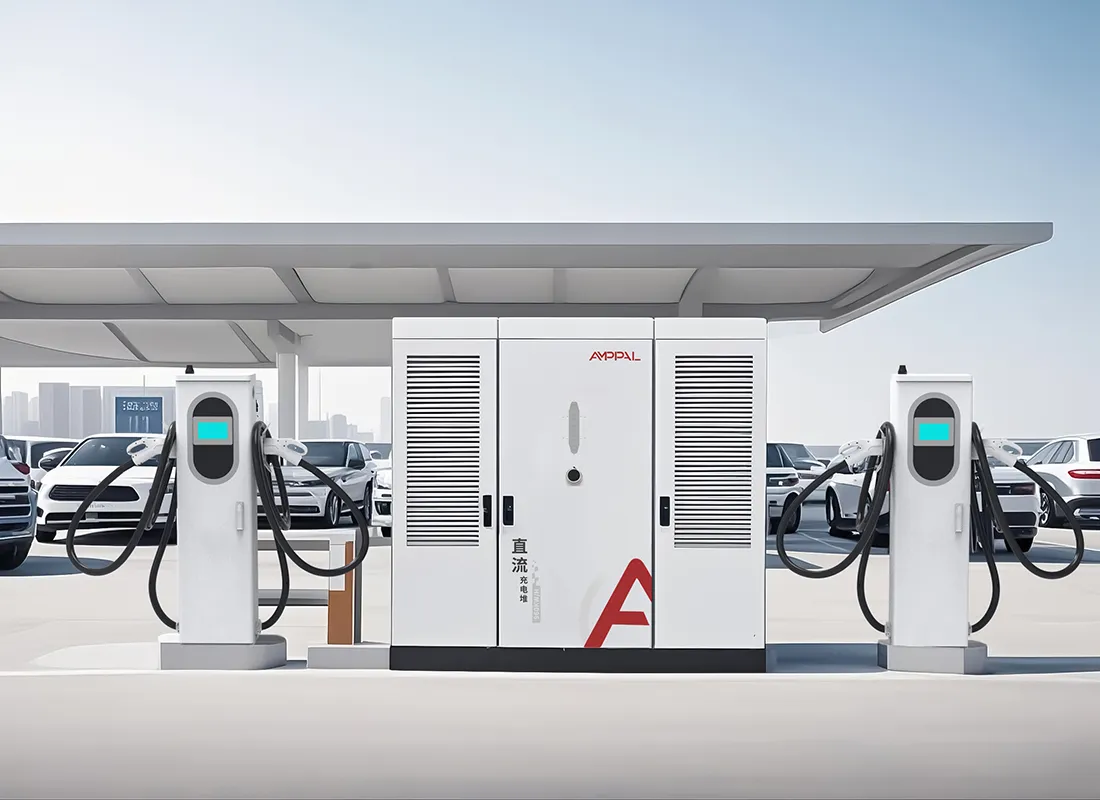

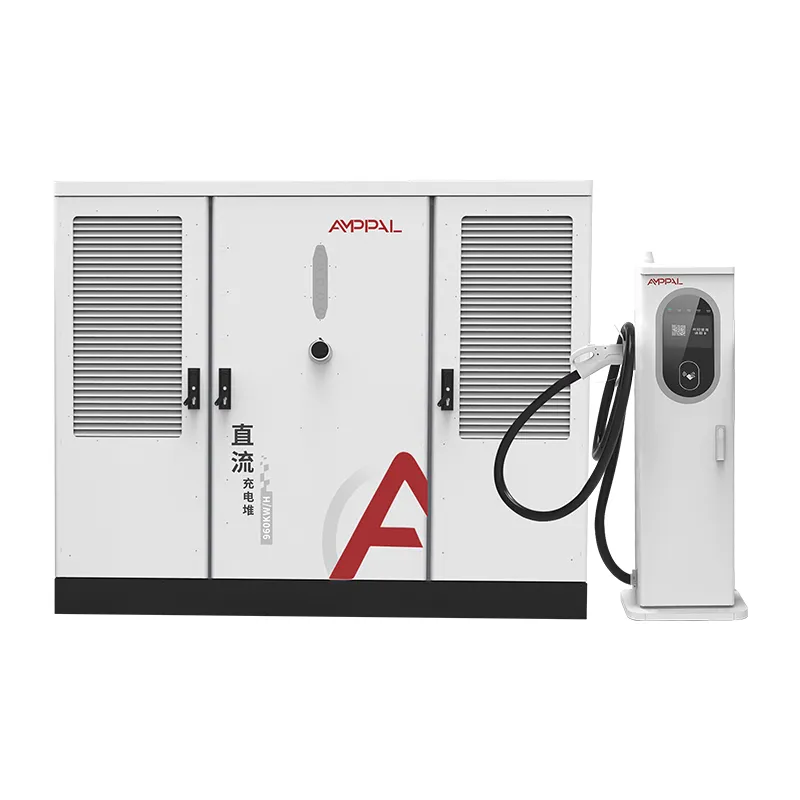

वाणिज्यिक चार्जिंग हब के लिए 800kW हाई-पावर स्प्लिट DC EV चार्जिंग सिस्टम

यूएल प्रमाणपत्र वास्तव में क्या कवर करते हैं

उत्तरी अमेरिका CE चिह्न को इस बात के प्रमाण के रूप में स्वीकार नहीं करता है कि चार्जर स्थापित करना सुरक्षित है। यह एक लिस्टिंग स्वीकार करता है, और डीसी फास्ट चार्जिंग उपकरण के लिए यह लिस्टिंग यूएल है।

यह 800kW स्प्लिट-टाइप सिस्टम UL 2202-2022, EV चार्जिंग सिस्टम उपकरण के लिए मानक, और UL 2231-2, कार्मिक सुरक्षा प्रणाली के लिए मानक है जो ऑपरेटर को बिजली के झटके से बचाता है। दोनों नेमप्लेट पर मुद्रित हैं, और दोनों अधिकार क्षेत्र के निरीक्षण वाले प्राधिकारी से बचे हुए हैं।

यह पृष्ठ दो मानकों, 480V उत्तरी अमेरिकी इनपुट डिज़ाइन और अनुपालन बिंदुओं की व्याख्या करता है जो परियोजनाओं को पुन: कार्य से दूर रखते हैं।

हमें इस बारे में स्पष्ट होना चाहिए कि यह पृष्ठ क्या नहीं है: यह कानूनी सलाह नहीं है, और स्थानीय कोड राज्य और काउंटी के अनुसार अलग-अलग होते हैं। यह क्या है, यह इस बात की व्यावहारिक तस्वीर है कि कैसे एक सूचीबद्ध 800 किलोवाट प्रणाली उन बाधाओं को दूर करती है जो हम अक्सर अमेरिका और कनाडाई परियोजनाओं में देखते हैं।

उत्तर अमेरिकी बाज़ार पहुंच: यूएल बनाम सीई

सीई मार्क और यूएल लिस्टिंग के बीच का अंतर कागजी कार्रवाई नहीं है। सवाल यह है कि क्या उपकरण को कानूनी रूप से स्थापित और बीमा कराया जा सकता है।

सीई निर्माता द्वारा एक स्व-घोषणा है; यूएल फ़ैक्टरी निरीक्षण और अनुवर्ती ऑडिट द्वारा समर्थित एक तृतीय-पक्ष सूची है।

अधिकांश अमेरिकी न्यायक्षेत्रों, उपयोगिताओं और बीमाकर्ताओं को राष्ट्रीय स्तर पर मान्यता प्राप्त परीक्षण प्रयोगशाला सूची की आवश्यकता होती है, जो अकेले सीई प्रदान नहीं करता है।

यूएल 2202-2022 चार्जिंग सिस्टम उपकरण को समग्र रूप से कवर करता है: संलग्नक, वायरिंग, इनपुट सर्किट और आउटपुट सर्किट।

यूएल 2231-2 कार्मिक सुरक्षा प्रणाली, कनेक्टर और डीसी आउटपुट के बीच सुरक्षा इंटरलॉक श्रृंखला को कवर करता है।

दोनों लिस्टिंग के साथ, 800kW प्रणाली अधिकांश राज्यों में कस्टम इंजीनियरिंग मूल्यांकन के बिना अनुमति देने के लिए तैयार है।

कनाडा के लिए, उसी उपकरण का मूल्यांकन सीएसए समकक्षों के विरुद्ध किया जा सकता है; हमारी यूएल फ़ाइलें उस पथ का समर्थन करती हैं।

तकनीकी निर्देश

यूएस और कनाडाई साइटें 800 किलोवाट के लिए निर्मित की गईं

अंतरराज्यीय कॉरिडोर स्टेशन जहां 480V तीन-चरण सेवा पहले से मौजूद है और 800kW अनुबंधित क्षमता है।

ट्रक रुकने और आराम करने वाले क्षेत्रों में एनईवीआई या राज्य-वित्त पोषित कार्यक्रमों पर बोली लगाई जाती है जिनके लिए सूचीबद्ध उपकरणों की आवश्यकता होती है।

कॉरपोरेट और फ्लीट यार्ड डीजल बुनियादी ढांचे को उच्च-शक्ति डीसी चार्जिंग से बदल रहे हैं।

बड़े पार्किंग स्थल और एक समर्पित ट्रांसफार्मर के साथ खरीदारी और मनोरंजन स्थल।

उपयोगिता पायलट परियोजनाएँ वितरण नेटवर्क पर उच्च-शक्ति चार्जिंग का प्रदर्शन करती हैं।

हवाई अड्डे और पारगमन पार्किंग संरचनाएं जहां एक एकल 480V सेवा कई चार्जिंग ज़ोन को फीड करती है।

480V सर्विस एंट्रेंस से CCS1 आउटपुट तक

कैबिनेट को उत्तरी अमेरिकी वाणिज्यिक मानक के आसपास डिज़ाइन किया गया है: AC480V ±10% 50/60Hz तीन-चरण इनपुट पर। मानक 480V सेवा और कैबिनेट के बीच किसी स्टेप-अप ट्रांसफार्मर की आवश्यकता नहीं है; रेक्टिफायर चरण सीधे 300-1000VDC बस में परिवर्तित हो जाता है।

पावर फैक्टर सुधार इनपुट को ≥0.99 पर रखता है, जो मांग मीटरिंग को साफ रखता है और प्रतिक्रियाशील बिजली के लिए बिल करने वाले वाणिज्यिक टैरिफ पर जुर्माना शुल्क से बचाता है।

800kW पूल 2 से 16 टर्मिनलों को आपूर्ति करता है। प्रत्येक टर्मिनल नियंत्रक के साथ अपने वर्तमान पर बातचीत करता है, इसलिए एक 600A लिक्विड-कूल्ड स्टॉल और एक 250A एयर-कूल्ड स्टॉल एक ही कैबिनेट पर सह-अस्तित्व में है, और आउटपुट कनेक्टर बाजार का अनुसरण करते हैं: उत्तरी अमेरिका के लिए CCS1, NACS उपलब्ध है।

ग्राउंड-फ़ॉल्ट और कार्मिक सुरक्षा को यूएल 2231-2 के अनुरूप कैबिनेट के अंदर नियंत्रित किया जाता है, और स्टेशन लोड प्रबंधन और रिमोट कंट्रोल के लिए ओसीपीपी 1.6 या 2.0 बैकएंड से जुड़ता है।

गर्मी को कैबिनेट की अपनी शीतलन प्रणाली द्वारा प्रबंधित किया जाता है, इसलिए ≤65dB शोर रेटिंग पूर्ण आउटपुट पर भी बनी रहती है। यह वाणिज्यिक लॉट में मायने रखता है जहां पड़ोसी की संपत्ति लाइन उपकरण पैड के करीब बैठती है।

यूएल मार्किंग, एनईसी 625, और एएचजे स्वीकृति

अनुमति देना वह जगह है जहां सूचीबद्ध उपकरण स्वयं के लिए भुगतान करते हैं। निरीक्षण के समय तीन दस्तावेज़ मायने रखते हैं, और हम उन सभी की आपूर्ति करते हैं।

नेमप्लेट पर यूएल चिह्न, हमारी लिस्टिंग फ़ाइल में मॉडल नंबर से मेल खाता है, जो इंस्पेक्टर फोटो खींचता है।

एनईसी अनुच्छेद 625 में ईवी चार्जिंग उपकरण स्थापना शामिल है; हमारा इंस्टॉलेशन मैनुअल कैबिनेट को उसके फीडर, ओवरकरंट और डिस्कनेक्टिंग-मीन्स आवश्यकताओं के अनुसार मैप करता है।

एनएफपीए 70 स्वयं कोड है, और अनुच्छेद 625 इसके अंदर बैठता है; एएचजे समीक्षा ग्राउंडिंग, बॉन्डिंग और दृष्टि के भीतर डिस्कनेक्ट पर केंद्रित है।

हम यूएल परीक्षण रिपोर्ट और भेजे गए विशिष्ट सीरियल रेंज के अनुरूपता का प्रमाण पत्र प्रदान करते हैं।

इनपुट-साइड दस्तावेज़ में सेवा कनेक्शन के लिए 480V वायरिंग आरेख और टॉर्क शेड्यूल शामिल हैं।

वित्त पोषित परियोजनाओं के लिए, हमारा यूएल दस्तावेज़ उन उपकरण सूचियों से मेल खाता है जिनकी एनईवीआई और राज्य कार्यक्रमों को बोलीदाताओं से आवश्यकता होती है।

यूएल-सूचीबद्ध इकाइयों के लिए उत्पादन प्रक्रिया

चरण 1. बाड़ों को छिद्रित किया जाता है और स्टील कॉइल से लेजर-कट किया जाता है, फिर FANUC लाइनों पर रोबोट-वेल्ड किया जाता है।

चरण 2. TRUMPF प्रेस ब्रेक पैनल बनाते हैं; पाउडर कोटिंग और इलाज का पालन करें।

चरण 3. एसी वितरण को यूएल-मान्यता प्राप्त घटकों और टॉर्क-नियंत्रित समाप्ति के साथ एसी लाइन पर तार दिया जाता है।

चरण 4. रेक्टिफायर मॉड्यूल और कार्मिक सुरक्षा बोर्ड डीसी लाइन पर फिट किए गए हैं।

चरण 5. प्रत्येक कैबिनेट को पावर फैक्टर, रिपल और सुरक्षा जांच के साथ 800 किलोवाट तक लोड-टेस्ट किया जाता है।

चरण 6. 48 घंटे का बर्न-इन चक्र इकाई; लॉग सीरियल नंबर से बंधे हैं।

चरण 7. यूएल अनुवर्ती निरीक्षण नमूने लिस्टिंग कार्यक्रम के अनुसार उत्पादन से लिए गए हैं।

चरण 8. अंतिम निरीक्षण और क्रेटिंग; संयंत्र ने 2024 तक संचयी रूप से दस लाख से अधिक इकाइयाँ भेजीं।

क्या यह चार्जर आपके प्रोजेक्ट टाइमलाइन के लिए सही है?

जब आपका प्रोजेक्ट संयुक्त राज्य अमेरिका या कनाडा में हो, जब किसी फंडर या उपयोगिता को सूचीबद्ध उपकरण की आवश्यकता हो, या जब आपका एएचजे केवल सीई हार्डवेयर स्वीकार नहीं करेगा, तो 800 किलोवाट यूएल-सूचीबद्ध प्रणाली चुनें। जब आप एक ऐसा मॉडल चाहते हैं जो 2 से 16 तोपों तक की वृद्धि को कवर करता हो तो यह सही निर्णय है।

यूएल प्रवर्तन के बिना बाजार में एकल 2-गन खुदरा कोने के लिए इसे न चुनें; लिस्टिंग में एक लागत होती है, और केवल सीई इकाई ही वहां काम करेगी।

ऑर्डर देने से पहले अपनी सेवा क्षमता की जांच करें: कैबिनेट को 480V सेवा पर वास्तविक 800 किलोवाट की आवश्यकता है, साथ ही घुसपैठ और मीटरिंग के लिए भी जगह चाहिए। हम उद्धरण के साथ एक साइट-डेटा चेकलिस्ट भेजते हैं, और आपके प्रतिबद्ध होने से पहले हमारे इंजीनियर इसकी समीक्षा करते हैं।

लीड समय भी सीई-ओनली बाजारों से भिन्न होता है: यूएल-सूचीबद्ध उत्पादन समान 15-20 कार्य दिवस के शेड्यूल का पालन करता है, लेकिन कुछ अमेरिकी परियोजनाओं को फंडिंग अनुप्रयोगों के लिए जल्दी लिस्टिंग दस्तावेजों की आवश्यकता होती है। जब आप मूल्य निर्धारण का अनुरोध करें तो दस्तावेज़ीकरण पैक मांगें, बोली जीतने के बाद नहीं।

और यदि आपका प्रोजेक्ट पूरी तरह से काल्पनिक है, जिसमें कोई साइट नहीं है, कोई उपयोगिता समझौता नहीं है, और अभी तक कोई परमिट पथ नहीं है, तो ऑर्डर देने से पहले प्रतीक्षा करें। उपकरण रखता है; पार्किंग स्थल नहीं हो सकता है.

UL-सूचीबद्ध चार्जिंग उपकरण के लिए AMPPAL क्यों

यूएल 2202-2022 और यूएल 2231-2 सूचीबद्ध हैं, फैक्ट्री फॉलो-अप ऑडिट पहले से ही मौजूद हैं।

ड्राइंग अनुमोदन के बाद 15-20 कार्य दिवसों में डिलीवरी; एक कंटेनर से MOQ.

OEM/ODM: उत्तरी अमेरिकी ब्रांडिंग, NACS या CCS1 कनेक्टर सेट, और कस्टम केबल लंबाई।

दलालों और एएचजे के लिए दस्तावेज़ीकरण पैकेज: यूएल रिपोर्ट, मूल प्रमाण पत्र और वायरिंग आरेख।

यूईक्विंग-मुख्यालय निर्माता की स्थापना 2014 में हुई, जो अमेरिका और कनाडा सहित 40 से अधिक देशों में निर्यात करता है।

पैलेटाइजिंग, लिफ्टिंग और डिलिवरी

कैबिनेट चार उठाने वाले बिंदुओं के साथ लगभग 2300 x 1900 x 1150 मिमी के स्टील-फ़्रेम वाले टोकरे में जहाज; टर्मिनलों को केबलों के कुंडलित करके पैलेटाइज़ किया गया है और कनेक्टर्स को संरक्षित किया गया है। एक 40 फीट ऊंचा क्यूब कंटेनर कैबिनेट और आठ टर्मिनलों तक फिट बैठता है।

डिलीवरी की शर्तें यूएस या कनाडाई बंदरगाह के लिए एफओबी निंगबो या सीआईएफ हैं। दस्तावेज़, चालान, पैकिंग सूची, लदान बिल, यूएल परीक्षण रिपोर्ट और मूल प्रमाण पत्र, लोडिंग के 3 कार्य दिवसों के भीतर जारी किए जाते हैं।

टोकरे में 2200 मिमी लंबे कैबिनेट के लिए एक रिगिंग आरेख शामिल है, और हमारी कमीशनिंग गाइड साइट के लिए फोर्कलिफ्ट और क्रेन विकल्पों को शामिल करती है।

सेवा नेटवर्क और वारंटी शर्तें

दो साल की मानक वारंटी में कैबिनेट, टर्मिनल, पावर मॉड्यूल और सुरक्षा नियंत्रक शामिल हैं।

वारंटी विफलताओं पर क्रॉस-शिप एक्सचेंज; हमारे स्टॉक से 5 कार्य दिवसों के भीतर प्रतिस्थापन प्रेषण।

रिमोट ओसीपीपी डायग्नोस्टिक्स और फर्मवेयर अपडेट हमारे इंजीनियरों द्वारा समय-क्षेत्रों में संभाले जाते हैं।

उत्तरी अमेरिकी ग्राहकों के लिए स्पेयर-पार्ट किट: शेल्फ पर रखे फ़्यूज़, कनेक्टर और नियंत्रण बोर्ड।

वार्षिक रखरखाव सलाह में पहले वर्ष के बाद टॉर्क की दोबारा जांच और हर 6 महीने में कनेक्टर पहनने का निरीक्षण शामिल है।

उत्तरी अमेरिकी प्रतिष्ठानों के लिए उपयोग नोट्स

गलत: 208V सेवा से कैबिनेट को फीड करना। दाएं: AC480V ±10% तीन-चरण प्रदान करें, जैसा कि UL लिस्टिंग मानती है।

गलत: उपकरण की दृष्टि में डिस्कनेक्ट करने के साधनों को छोड़ना। दाएं: एनईसी 625 और हमारे वायरिंग आरेख के अनुसार डिस्कनेक्ट स्थापित करें।

गलत: अकेले नाली के माध्यम से ग्राउंडिंग। दाएं: इंस्टॉलेशन मैनुअल के अनुसार एक समर्पित उपकरण ग्राउंडिंग कंडक्टर चलाएं।

गलत: यह मानते हुए कि यूएल लिस्टिंग एक असूचीबद्ध तृतीय-पक्ष टर्मिनल को कवर करती है। दाएं: सूचीबद्ध सिस्टम के साथ आपूर्ति किए गए टर्मिनलों का उपयोग करें।

गलत: ऊर्जावान होने से पहले एएचजे वॉकथ्रू को छोड़ना। दाएँ: यूएल फ़ाइल और परीक्षण रिपोर्ट हाथ में लेकर निरीक्षक को आमंत्रित करें।

यूएल-सूचीबद्ध प्रतिष्ठानों पर ऑपरेटर प्रतिक्रिया

संयुक्त राज्य अमेरिका के कैलिफ़ोर्निया में एक चार्जिंग नेटवर्क ने एक कॉरिडोर स्थल पर दो 800kW कैबिनेट चालू किए और पहली ही यात्रा में निरीक्षण पास कर लिया। प्रोजेक्ट मैनेजर की एकमात्र शिकायत: ट्रकिंग कोटेशन की तुलना में टोकरा दो दिन बाद आया, जिससे कमीशनिंग को सप्ताहांत में धकेल दिया गया।

ओंटारियो, कनाडा में एक उपयोगिता ठेकेदार ने विद्युत कार्य की पूर्व बोली लगाने के लिए 480V वायरिंग आरेख का उपयोग किया। उनकी प्रतिक्रिया यह थी कि टॉर्क शेड्यूल ने उन्हें दोबारा काम करने से बचाया, हालांकि वह चाहते थे कि उनके स्टॉल लेआउट के लिए टर्मिनल केबल 0.5 मीटर लंबी हो।

संयुक्त राज्य अमेरिका के ओहियो में एक बेड़ा संचालक अपने ट्रक यार्ड के लिए प्रति कैबिनेट 10 बंदूकें चलाता है। नौ महीने के बाद, एक टर्मिनल के कनेक्टर लैच को बदलने की आवश्यकता पड़ी; क्रॉस-शिप स्पेयर चार दिनों में आ गया, और बाकी स्टेशन ने कभी भी चार्ज करना बंद नहीं किया।

अक्सर पूछे जाने वाले प्रश्न: प्रमाणन और स्थापना

प्रश्न: क्या 800kW कैबिनेट UL सूचीबद्ध है या अभी परीक्षण किया गया है?

ए: चल रहे फैक्ट्री फॉलो-अप ऑडिट के साथ यूएल 2202-2022 और यूएल 2231-2 के तहत सूचीबद्ध।

प्रश्न: सीई संयुक्त राज्य अमेरिका के लिए काम क्यों नहीं करता?

ए: अमेरिकी अनुमति और बीमा के लिए आम तौर पर राष्ट्रीय स्तर पर मान्यता प्राप्त परीक्षण प्रयोगशाला सूची की आवश्यकता होती है; CE एक निर्माता की स्व-घोषणा है।

प्रश्न: सिस्टम को किस इनपुट वोल्टेज की आवश्यकता है?

A: AC480V ±10% 50/60Hz पर, मानक उत्तरी अमेरिकी वाणिज्यिक सेवा।

प्रश्न: क्या एनईसी 625 को साइट पर किसी विशेष चीज़ की आवश्यकता है?

ए: उचित फीडर आकार, ओवरकरंट सुरक्षा, और दृष्टि के भीतर एक डिस्कनेक्टिंग साधन; हमारा मैनुअल प्रत्येक आवश्यकता को दर्शाता है।

प्रश्न: क्या टर्मिनल एक ही कैबिनेट पर CCS1 और NACS हो सकते हैं?

उत्तर: हाँ, कनेक्टर सेट ऑर्डर समय पर प्रति टर्मिनल सौंपे जाते हैं।

प्रश्न: क्या कैबिनेट से पहले ट्रांसफार्मर की आवश्यकता है?

ए: केवल यदि आपकी सेवा मध्यम वोल्टेज है; 480V सेवा से कैबिनेट सीधे जुड़ता है।

प्रश्न: 800 किलोवाट प्रणाली कितनी बंदूकें चला सकती है?

ए: 2 से 16 तक, 250ए एयर-कूल्ड और 600ए लिक्विड-कूल्ड टर्मिनलों को मिलाकर।

प्रश्न: मेरे ब्रोकर और एएचजे को किन दस्तावेजों की आवश्यकता होगी?

ए: यूएल परीक्षण रिपोर्ट, मूल प्रमाण पत्र, पैकिंग सूची और वायरिंग आरेख, सभी शिपमेंट के साथ शामिल हैं।
