होटल और अपार्टमेंट के लिए 11 किलोवाट ओसीपीपी वाणिज्यिक एसी ईवी चार्जिंग स्टेशन

चार्जिंग साइट पर तीन-चरण बिजली का अंतर

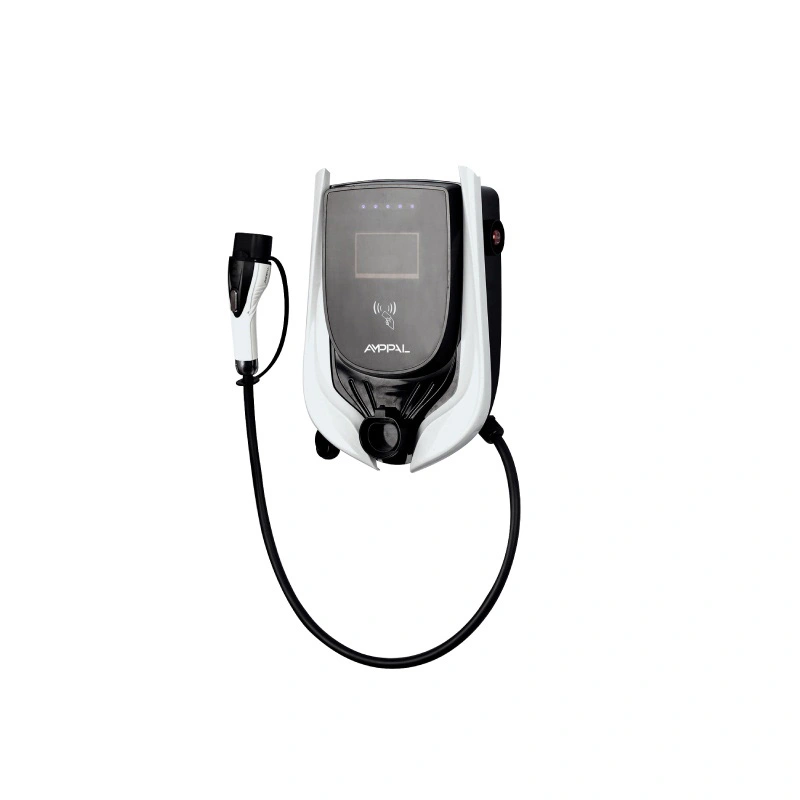

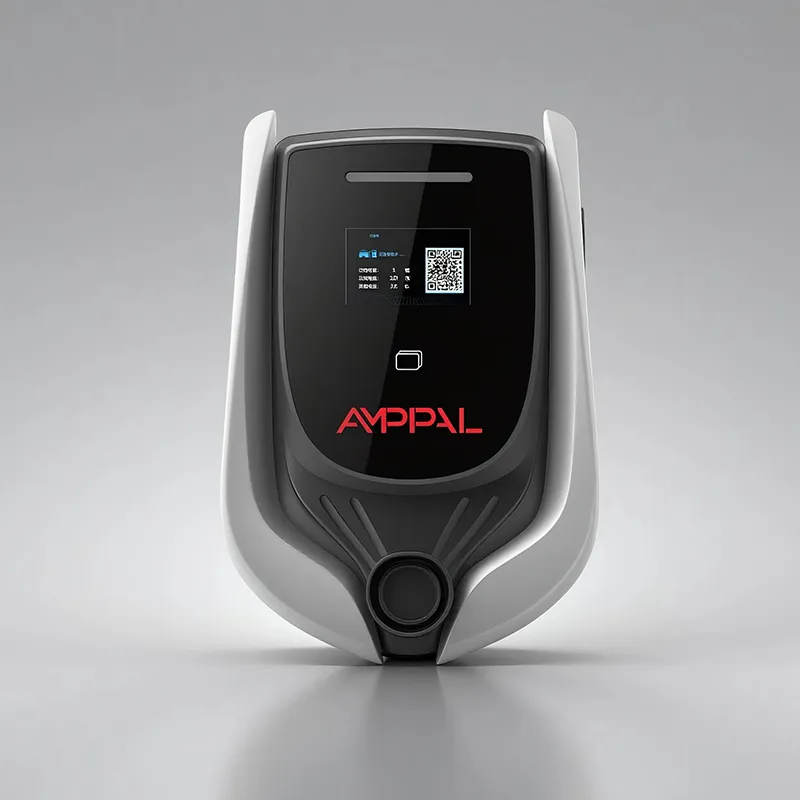

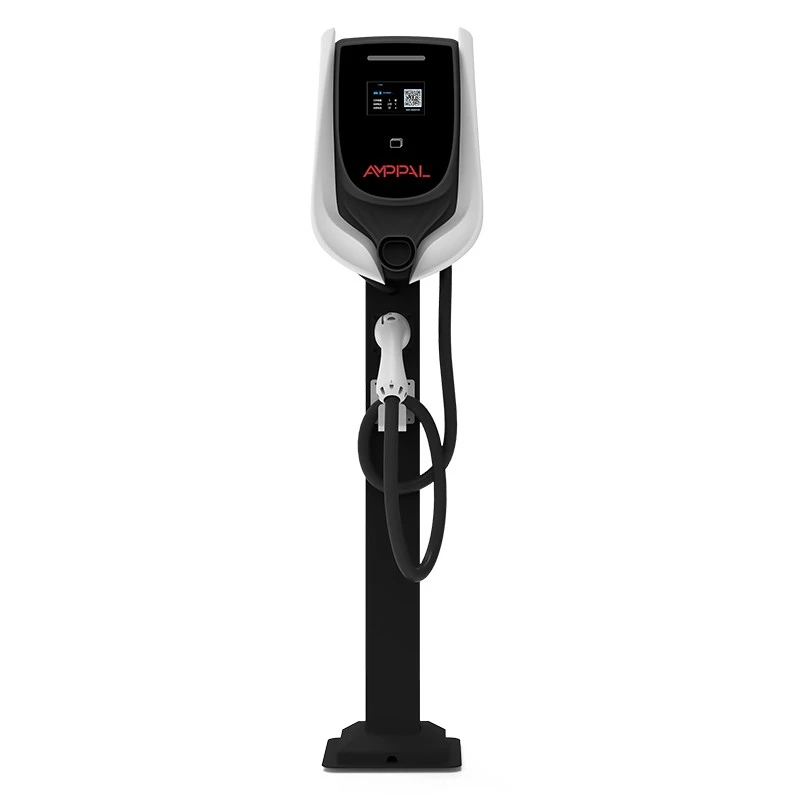

सीमित आवक शक्ति वाली एक साइट अभी भी कई ईवी की सेवा कर सकती है - यदि स्टेशन इस बात पर सहमत हों कि कौन क्या खींचता है। होटल और अपार्टमेंट के लिए AMPPAL 11kW OCPP कमर्शियल AC EV चार्जिंग स्टेशन (मॉडल AF-AC-11-L/B-A-M-4-SD-P) बिल्कुल उसी बातचीत के लिए बनाया गया है, और तीन-चरण इनपुट इसकी नींव है।

एक 11kW एकल-चरण चार्जर एक चरण से लगभग 46A की मांग करेगा, जिससे अधिकांश वाणिज्यिक पैनल नफरत करते हैं। यह स्टेशन समान 11kW देने के लिए तीन चरणों में प्रति चरण लगभग 16A लेता है, जिससे साइट का चरण संतुलन समान रहता है और पैनल खुश रहता है। किसी बिल्डिंग में फिट होने वाले चार्जर और सर्विस अपग्रेड के लिए मजबूर करने वाले चार्जर के बीच यही अंतर है।

चार कनेक्टिविटी विकल्पों में नेटवर्क स्टैक - आरएफआईडी, एलसीडी, एलईडी स्ट्रिप, ओसीपीपी 1.6 जे जोड़ें - और आपके पास एक स्टेशन है जो न केवल तेजी से चार्ज करता है बल्कि साइट के लोड मैनेजर को रिपोर्ट, बिल और यील्ड भी देता है।

एकाधिक स्टेशन चलाने वाली साइटों के लिए छह लाभ

~16ए प्रति चरण पर तीन-चरण इनपुट प्रति-चरण लोडिंग को कम रखता है, इसलिए अधिक स्टॉल मौजूदा सेवा के भीतर फिट होते हैं।

समन्वित लोड प्रबंधन साइट के कुल ड्रा को सीमित करता है, प्रत्येक स्टॉल पर कब्जा होने पर मुख्य ब्रेकर की सुरक्षा करता है।

एलईडी पट्टी प्रत्येक स्टेशन की स्थिति को पूरे क्षेत्र से दिखाती है, जो साइट के कर्मचारियों के लिए चलने की जांच में कटौती करती है।

आरएफआईडी और ओसीपीपी 1.6जे एक साथ दस सत्र चलने पर भी प्रति-उपयोगकर्ता बिलिंग को सटीक रखते हैं।

≤40dB शोर रेटिंग स्टेशनों को बिना किसी शिकायत के कार्यालय की खिड़कियों और अपार्टमेंट की दीवारों के पास बैठने देती है।

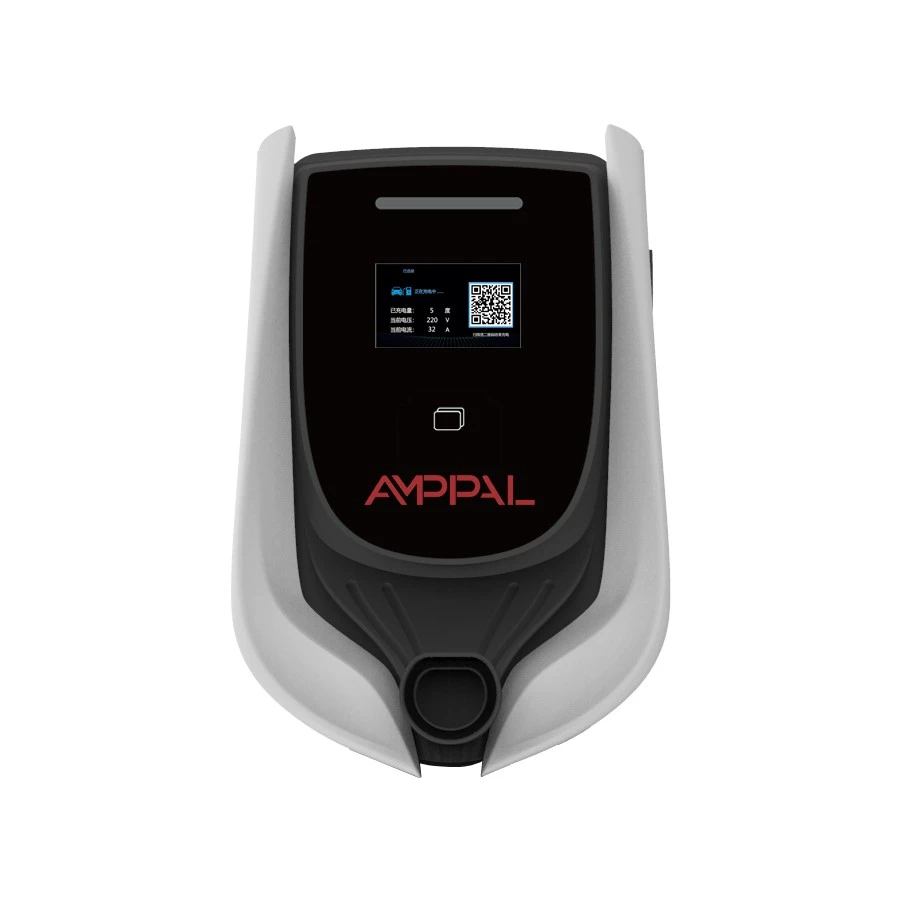

4.3 इंच का एलसीडी साइट पर सत्र विवरण दिखाता है, जबकि बैकएंड उसी डेटा को दूरस्थ रूप से दिखाता है।

तकनीकी निर्देश

11 किलोवाट स्टेशन से सर्वाधिक लाभ प्राप्त करने वाला वातावरण

कार्यालय परिसर जहां कर्मचारियों को 8 घंटे के दिन के दौरान एक सार्थक टॉप-अप की आवश्यकता होती है, न कि केवल थोड़ी सी राशि की।

तीन-चरणीय आवास आपूर्ति और 5-20 निवासी पार्किंग स्टॉल वाले अपार्टमेंट टावर।

खुदरा प्लाजा और मिश्रित उपयोग वाले विकास जहां टर्नओवर मायने रखता है और मेहमान प्रति सत्र भुगतान करते हैं।

प्रति वाहन खपत रिपोर्ट के साथ शिफ्टों के बीच वैन को चार्ज करने वाले छोटे बेड़े यार्ड।

कड़ी कनेक्शन सीमा वाली इमारतें जहां इलेक्ट्रिकल इंजीनियर हर एम्प का बजट तय करता है।

डायनामिक लोड बैलेंसिंग उपलब्ध पावर को कैसे साझा करता है

प्रत्येक साइट की एक सीमा होती है: मुख्य ब्रेकर, ट्रांसफार्मर, उपयोगिता अनुबंध। लोड संतुलन उस सीमा को बजट में बदल देता है। एक समूह के स्टेशन अपने लाइव ड्रॉ की रिपोर्ट प्रबंधन प्लेटफ़ॉर्म या RS485 पर एक स्थानीय नियंत्रक को देते हैं, और प्रत्येक इकाई को एक वास्तविक समय की वर्तमान सीमा प्राप्त होती है जो राशि को अधिकतम सीमा के नीचे रखती है।

जब एक नई कार प्लग इन होती है, तो समूह को फिर से आवंटित किया जाता है: जो सत्र सबसे लंबे समय तक चल रहे हैं वे थोड़े समय के लिए कम हो सकते हैं, नवागंतुक को एक हिस्सा मिलता है, और कोई भी मुख्य ब्रेकर पर यात्रा नहीं करता है। जब कारें समाप्त हो जाती हैं, तो मुक्त की गई क्षमता शेष सत्रों में वापस आ जाती है। ड्राइवर एलईडी पट्टी का रंग बदलते हुए देखते हैं; साइट इंजीनियर बैकएंड में नंबर देखता है।

OCPP 1.6j लेनदेन और कॉन्फ़िगरेशन पक्ष - स्टार्ट/स्टॉप, kWh, टैरिफ, कार्ड आईडी - को वहन करता है, जबकि लोड समन्वय स्थानीय लिंक की सवारी करता है। वह विभाजन जानबूझकर किया गया है: बिलिंग के लिए क्लाउड की आवश्यकता होती है, वर्तमान नियंत्रण के लिए मिलीसेकंड की आवश्यकता होती है, और मिलीसेकंड को 4जी राउंड ट्रिप के लिए इंतजार नहीं करना चाहिए।

प्रमाणीकरण और सुरक्षा सत्यापन

यूएल 2202 संपूर्ण चार्जिंग सिस्टम के निर्माण और विद्युत सुरक्षा को कवर करता है; यूएल 2231-2 कार्मिक सुरक्षा सर्किटरी को कवर करता है।

ब्राउन-आउट परिदृश्यों सहित, फ़ैक्टरी परीक्षण में तीन-चरण संतुलन और चरण-हानि व्यवहार को सत्यापित किया जाता है।

IP54 की पुष्टि उत्पादन नमूनों पर कैलिब्रेटेड स्प्रे और धूल परीक्षणों द्वारा की जाती है।

≤40dB ध्वनिक रेटिंग को एक परीक्षण स्टैंड पर एक मीटर पर मापा जाता है, और रिकॉर्ड बैच के साथ दर्ज किया जाता है।

प्रत्येक इकाई हिपोट और इंसुलेशन परीक्षणों को पास करती है और फ़ाइल में क्रमांकित परिणाम रखे जाते हैं।

हम प्रत्येक रिलीज़ पर संदर्भ बैकएंड पर OCPP 1.6j व्यवहार का पुन: परीक्षण करते हैं; विशेष रूप से लोड-बैलेंसिंग तर्क को बहु-इकाई परिदृश्यों के विरुद्ध जांचा जाता है।

11 किलोवाट स्टेशन के पीछे आठ उत्पादन चरण

असेंबली झेजियांग परिसर में होती है जिसने 2024 में दस लाख से अधिक चार्जिंग इकाइयाँ भेजीं, जहाँ FANUC रोबोट और TRUMPF लेजर उपकरण AC और DC लाइनों के साथ फर्श साझा करते हैं।

1. एनक्लोजर स्टील को लेजर-कट और प्रेस-ब्रेक किया जाता है, फिर पाउडर-लेपित किया जाता है।

2. आने वाले रिले, कॉन्टैक्टर और बोर्ड की जाँच अनुमोदित आपूर्तिकर्ता सूचियों से की जाती है।

3. पावर और संचार बोर्ड एसएमटी-निर्मित और रिफ्लो-सोल्डर हैं।

4. तीन-चरण तारों को इकट्ठा किया जाता है और कैलिब्रेटेड ड्राइवरों के साथ टॉर्क-चेक किया जाता है।

5. फ़र्मवेयर फ़्लैश किया जाता है और यूनिट परीक्षण OCPP बैकएंड के साथ पंजीकृत होती है।

6. RS485 लोड-बैलेंसिंग हैंडशेक का प्रयोग युग्मित इकाइयों के बीच किया जाता है।

7. हर स्टेशन पर हिपोट, इंसुलेशन और पावर्ड बर्न-इन रन।

8. नेमप्लेट, यूएल मार्क्स और कार्टन पैकिंग लाइन को बंद कर देते हैं।

मल्टी-स्टेशन साइटों के लिए साइज़िंग गाइड

सेवा से पीछे की ओर कार्य करें. यदि इमारत में तीन-चरण की आपूर्ति है और इंजीनियर प्रत्येक स्टाल को 16A-प्रति-चरण सर्किट दे सकता है, तो प्रति स्टाल 11kW स्टेशन कार्यालयों, अपार्टमेंट और मिश्रित-उपयोग वाले लॉट के लिए सही घनत्व है। यदि साइट केवल एकल-चरण है, तो 7kW OCPP स्टेशन ईमानदार विकल्प है - इस इकाई को इसकी कीमत के लायक होने के लिए तीन चरणों की आवश्यकता है।

अब कुंद भाग. यह दो-कार ड्राइववे (3.5 किलोवाट या 7 किलोवाट इकाई की लागत कम है और काम करती है) के लिए, 30 मिनट से कम टर्नओवर की योजना बनाने वाली किसी भी साइट (जो कि डीसी क्षेत्र है) के लिए और ऐसे स्थान के लिए गलत उत्पाद है, जिसके इलेक्ट्रिकल इंजीनियर ने कागज पर तीन चरण की आपूर्ति की पुष्टि नहीं की है। पैनल ऑडिट से पहले ऑर्डर देने से अपग्रेड लागत सामने आती है।

जब संदेह हो, तो लोड-प्रबंधित समूह खरीदें: इस परिवार के स्टेशनों को एक ही छत के नीचे समन्वित, एक साइट पर कम-शक्ति वाले भाई-बहनों के साथ मिलाया जा सकता है। वह लचीलापन आम तौर पर पहले दिन सटीक शक्ति मिश्रण का अनुमान लगाने से सस्ता होता है।

साइट संचालक AMPPAL क्यों चुनते हैं?

मानक प्रेषण 15-20 कार्य दिवस है; चरणबद्ध साइट रोलआउट को नियोजित उत्पादन स्लॉट में बुक किया जा सकता है।

ओईएम विकल्पों में संलग्नक ब्रांडिंग, एलसीडी बूट स्क्रीन और आरएफआईडी कार्ड कलाकृति शामिल हैं।

OCPP 1.6j एकीकरण प्रलेखित है, और हमारे इंजीनियर आपके प्लेटफ़ॉर्म को पहली तैनाती पर कनेक्ट करने में मदद करते हैं।

यूएल 2202 और यूएल 2231-2 प्रमाणपत्र आपके सलाहकारों और निरीक्षकों के लिए शिपमेंट के साथ प्रदान किए जाते हैं।

हम स्वयं 200+ चार्जिंग स्टेशन संचालित करते हैं, और हमारे इंजीनियर NEOM ग्रीन हाइड्रोजन परियोजना की 500 लिक्विड-कूल्ड इकाइयों का समर्थन करते हैं - जो कि कारखाने में दिखाई देता है।

भारी स्टेशनों के लिए पैकेजिंग और माल ढुलाई

प्रत्येक स्टेशन लगभग 60 × 44 × 32 सेमी के फोम-क्रैडल्ड कार्टन में भेजा जाता है, जिसका कुल वजन लगभग 14 किलोग्राम होता है, जिसमें दीवार ब्रैकेट, स्टार्टर आरएफआईडी कार्ड और मैनुअल शामिल हैं। कॉर्नर-ड्रॉप का परीक्षण किया गया, कार्टन के मुख पर मॉडल नेमप्लेट और यूएल चिह्न मुद्रित किया गया।

पैलेटाइज्ड समुद्री माल ढुलाई में प्रति पैलेट लगभग 20-24 स्टेशन लगते हैं और प्रति 40HQ कंटेनर में लगभग 250 स्टेशन लगते हैं; एक शिपमेंट में 3.5kW, 7kW और 11kW OCPP वेरिएंट को मिलाना वितरकों के लिए मानक है।

हम कस्टम ब्रोकर के लिए वाणिज्यिक चालान, पैकिंग सूची, मूल प्रमाणपत्र और यूएल प्रमाणपत्र प्रतियों के साथ EXW, FOB Ningbo, या CIF उद्धृत करते हैं।

बिक्री के बाद: वारंटी, फ़र्मवेयर और रखरखाव

स्टेशन और आंतरिक मॉड्यूल पर विनिर्माण दोषों के खिलाफ दो साल की वारंटी।

फ़र्मवेयर अपडेट बैकएंड के माध्यम से दूर से पुश होते हैं; लोड-बैलेंसिंग मापदंडों को साइट विज़िट के बिना ट्यून किया जा सकता है।

एक रीडर, एक पैनल या एक मॉड्यूल की आवश्यकता है? पुष्टिकरण से प्रेषण 3-5 कार्य दिवसों में होता है।

रिमोट डायग्नोस्टिक्स OCPP स्थिति पढ़ता है और कॉल पर आपके इंजीनियर के साथ लॉग इन करता है।

इस परिवार के लिए पुर्जों की उपलब्धता उत्पादन समाप्ति से पाँच साल पहले होती है।

गलत बनाम सही: मल्टी-स्टेशन साइट चलाना

ग़लत: एक स्थानीय इलेक्ट्रीशियन को यह मान लेने देना कि प्रत्येक स्टेशन सेवा की जाँच किए बिना पूर्ण 11kW खींच सकता है। दाएं: समूह को सक्रिय करने से पहले तीन-चरण क्षमता की पुष्टि करना और लोड सीमा निर्धारित करना।

गलत: लोड संतुलन को एक बार कॉन्फ़िगर करना और भवन में किरायेदारों को जोड़ने के बाद इसे भूल जाना। दाएं: जब भी साइट का लोड बदलता है तो सीलिंग की समीक्षा करना।

गलत: 50 मीटर दूर से एलईडी पट्टी को पढ़ना और अनुमान लगाना। दाएं: साइट स्टाफ के साथ एक रंग किंवदंती पर सहमत होना - हरे का मतलब मुफ़्त है, नीला का मतलब चार्जिंग है, लाल का मतलब गलती है।

गलत: स्टेशन को सीधे शयनकक्ष की दीवार के पीछे स्थापित करना क्योंकि रेटिंग 40dB है। दाएं: साझा दीवार या गलियारे की स्थिति; 40dB शांत है, लेकिन शांति मौन नहीं है।

ग़लत: वर्तमान नियंत्रण के लिए क्लाउड पर निर्भर रहना। दाएं: स्थानीय आरएस485 या नियंत्रक लिंक पर लोड समन्वय बनाए रखना ताकि यह नेटवर्क संबंधी बाधाओं से बचा रहे।

मल्टी-प्वाइंट साइटों से ऑपरेटर अनुभव

म्यूनिख के निकट एक कार्यालय परिसर में एक सुविधा प्रबंधक 300 कर्मचारियों के लिए आठ स्टेशन चलाता है। लोड सीमा 45 किलोवाट है, और सुबह प्लग-इन रश के दौरान सिस्टम नए लोगों को फिट करने के लिए लंबे सत्रों को ट्रिम करता है; उनकी एकमात्र शिकायत यह है कि प्रारंभिक बैकएंड एकीकरण में टैरिफ तर्क के अपेक्षा के अनुरूप व्यवहार करने से पहले कॉलों का पूरा दिन लग गया।

इस्तांबुल में 40 मंजिला अपार्टमेंट टावर के बोर्ड ने भूमिगत गैराज में छह स्टेशन स्थापित किए, जहां तीन चरण की आपूर्ति पहले से ही मौजूद थी। निवासियों को प्रति-मालिक रिपोर्ट पसंद है; बोर्ड नोट करता है कि स्टेशन का एलसीडी अंग्रेजी मेनू दिखाता है, जिसके बारे में कुछ पुराने निवासियों ने पूछा, और संपत्ति टीम ने तुर्की में एक पेज का कार्ड मुद्रित किया।

मेलबर्न में एक रिटेल प्लाजा ने प्रवेश पंक्तियों पर चार स्टेशन जोड़े। ऑपरेटर बैकएंड के माध्यम से प्रति सत्र शुल्क लेता है और कहता है कि एलईडी पट्टी साइट पर सबसे सस्ता ग्राहक सेवा उपकरण है - ड्राइवरों को कार से एक फ्री बे मिलता है। उनकी एक इच्छा थी: एक लंबी मानक केबल, हालांकि वह स्वीकार करते हैं कि अधिकांश ड्राइवर वैसे भी उनकी पहुंच के भीतर ही पार्क करते हैं।

साइट ऑपरेटरों से लोड संतुलन संबंधी प्रश्न

प्रश्न: मेरी साइट के लिए तीन-चरण इनपुट का क्या मतलब है?

उत्तर: तीन चरणों में लगभग 16A प्रति चरण ~11kW प्रदान करता है, इसलिए कोई भी एकल चरण भारी 46A भार वहन नहीं करता है।

प्रश्न: क्या साइट पर सभी स्टेशनों को 11 किलोवाट का होना आवश्यक है?

उत्तर: नहीं। यह परिवार एक समन्वित भार सीमा के तहत 3.5 किलोवाट, 7 किलोवाट और 11 किलोवाट इकाइयों को मिलाता है।

प्रश्न: क्या होता है जब एक नई कार मध्य सत्र में प्लग इन होती है?

ए: समूह छत के भीतर फिर से आवंटित करता है; चलने वाले सत्रों में कुछ समय के लिए गिरावट आ सकती है, और कारें समाप्त होने पर क्षमता वापस आ जाती है।

प्रश्न: क्या 16A प्रति फेज़ वायरिंग पर कठोर है?

ए: यह एकल-चरण 11 किलोवाट सर्किट की तुलना में नरम है और चरण संतुलन को भी बनाए रखता है - यही डिज़ाइन का बिंदु है।

प्रश्न: व्यस्त साइट पर एलईडी पट्टी कैसे मदद करती है?

उत्तर: यह प्रत्येक स्टेशन की स्थिति को एक नजर में दिखाता है, जिससे कर्मचारियों को चलने-फिरने से होने वाली जांच से राहत मिलती है।

प्रश्न: क्या 40dB वास्तव में शांत है?

उत्तर: एक मीटर पर फ्रिज कंप्रेसर की तुलना में शांत, यही कारण है कि इकाई कार्यालयों और आवासीय दीवारों के लिए उपयुक्त है।

प्रश्न: क्या एकल चरण वाली कार इस स्टेशन का उपयोग कर सकती है?

उत्तर: हां, जिन चरणों तक यह पहुंच सकता है उनका उपयोग करके यह कम दर पर चार्ज होगा; स्टेशन और कार सुरक्षित धारा पर बातचीत करते हैं।

प्रश्न: यदि साइट का इंटरनेट बंद हो जाए तो क्या होगा?

उ: ज्ञात आरएफआईडी कार्ड अभी भी स्थानीय सूची से काम करते हैं, लेनदेन संग्रहीत होते हैं, और लिंक वापस आने पर सब कुछ अपलोड हो जाता है।
