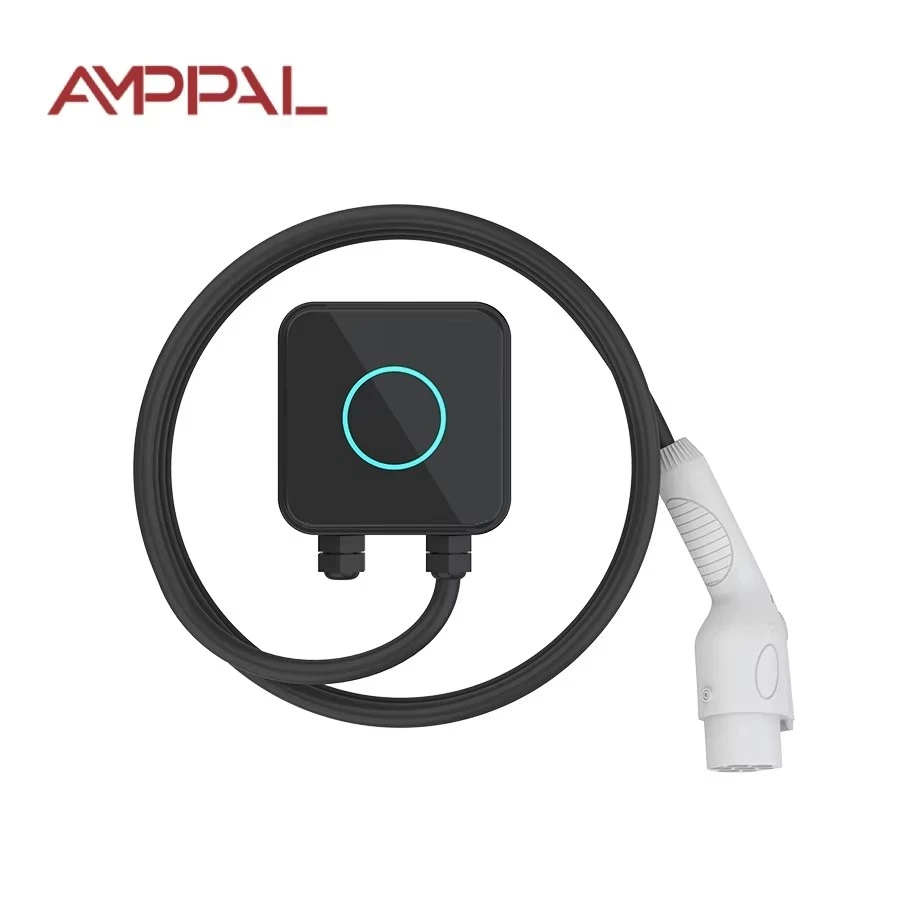

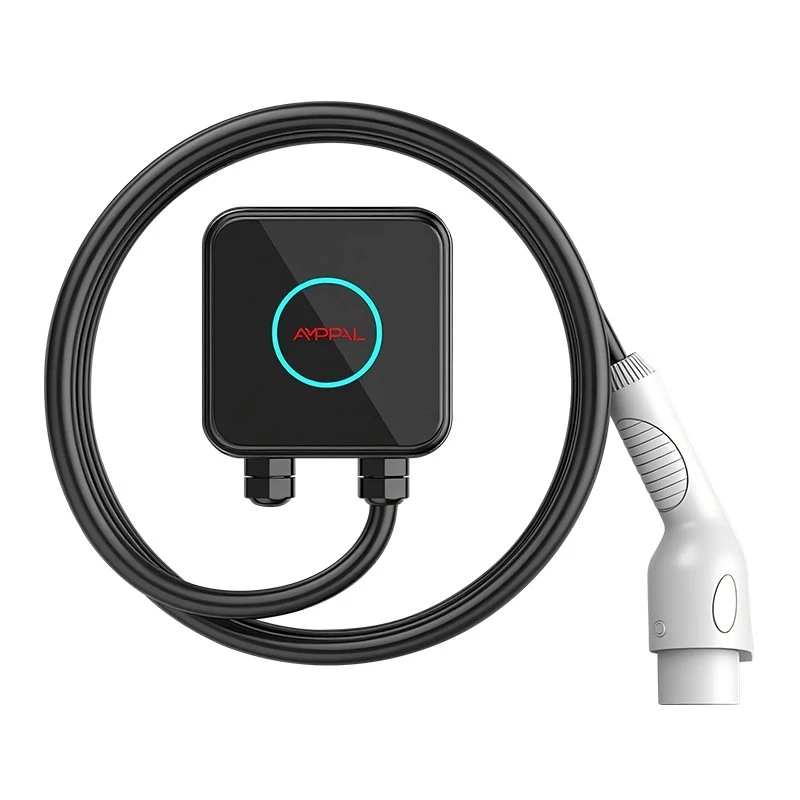

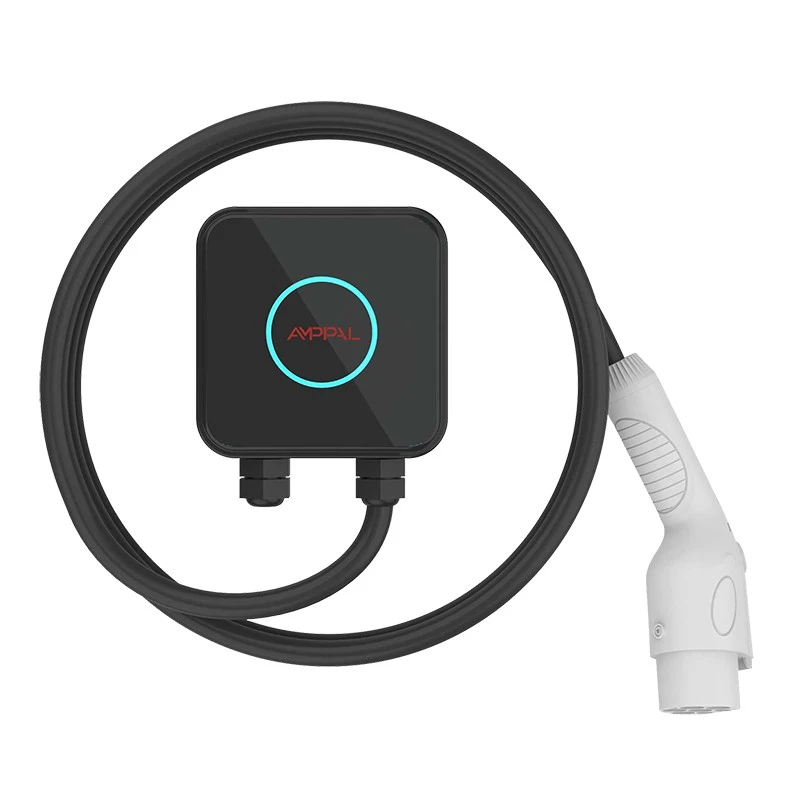

आवासीय गैरेज के लिए 7 किलोवाट कॉम्पैक्ट वॉलबॉक्स एसी ईवी चार्जर

आपके चार्जर का स्थायी होना ज़रूरी नहीं है

AMPPAL 7kW कॉम्पैक्ट वह चार्जर है जिसे आप शुक्रवार दोपहर को दीवार से खोल सकते हैं और सोमवार तक एक नए शहर में चला सकते हैं।

अधिकांश ईवी मालिक दीवार के बक्से को फर्नीचर के रूप में मानते हैं - घर के हिस्से में बोल्ट लगा हुआ, केबल लगा हुआ। यदि आप दूसरी संपत्ति को किराए पर लेते हैं, नौकरी बदलते हैं, या गर्मियां बिताते हैं, तो वह स्थायित्व एक दायित्व बन जाता है।

इस इकाई का वजन लगभग 1 किलोग्राम है और इसे चार स्क्रू से जोड़ा जाता है। अनइंस्टॉल करें, 5 मीटर केबल लपेटें, और यह स्पेयर टायर के बगल वाले ट्रंक में चला जाता है।

किताब के आकार की बॉडी से पूर्ण 32ए चार्ज

230V पर सात किलोवाट का मतलब 32A है - एक सामान्य ईवी पर प्रति घंटे लगभग 30 किमी की रेंज, या 40 kWh की बैटरी लगभग छह घंटे में भर जाती है।

शरीर अभी भी 150 गुणा 150 गुणा 65 मिमी का है। युक्ति: एसी चार्जिंग में बॉक्स के अंदर कोई ट्रांसफार्मर नहीं है; रूपांतरण कार में रहता है. इसलिए बिजली रेटिंग बढ़ने पर स्टेशन छोटा रहता है।

थर्मल प्रबंधन हमारे 3.5kW संस्करण से भिन्न है - 7kW थर्मोप्लास्टिक UL94 V-0 शेल के अंदर एक सीलबंद एल्यूमीनियम हीटसिंक कोर चलाता है, और लोड परीक्षण 35C परिवेश पर सतह को 60C से नीचे रखता है।

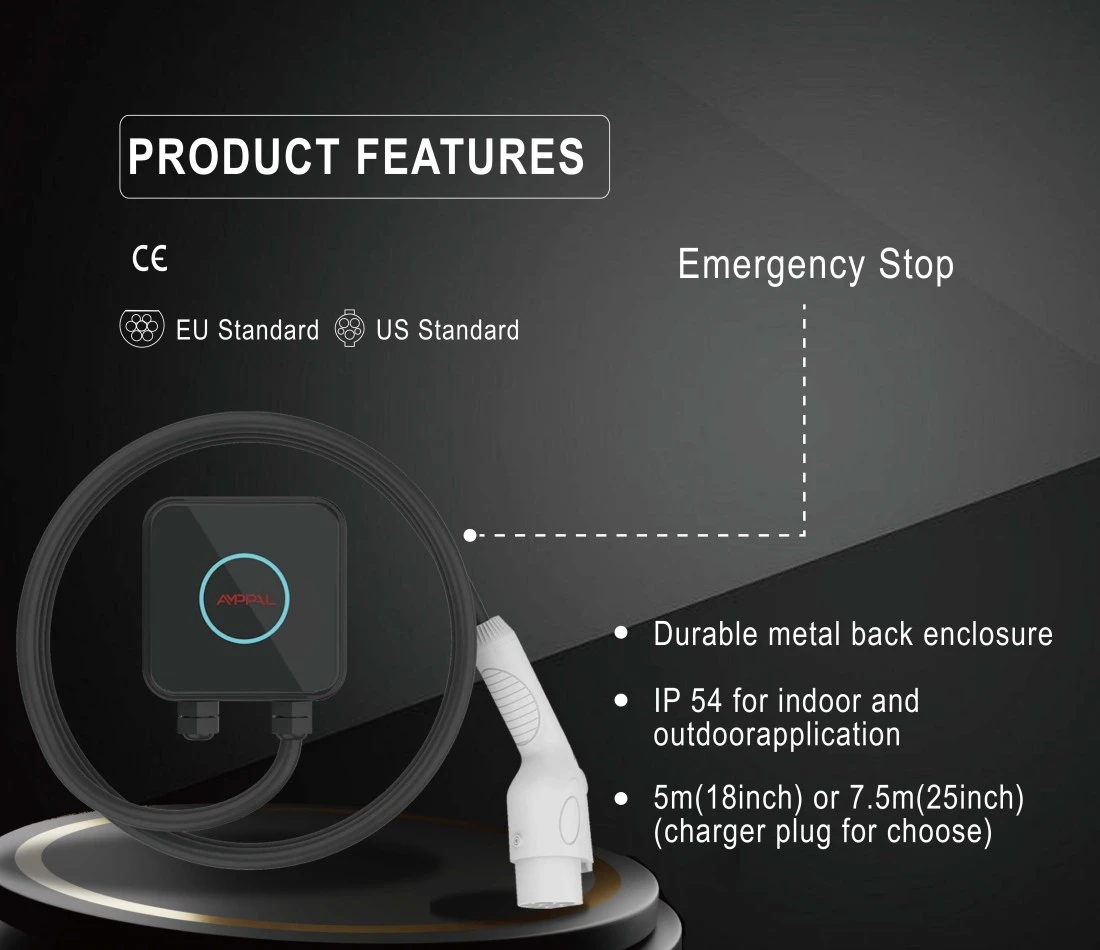

IP54 बारिश के छींटों और धूल को दूर रखता है, और कंफर्मल-लेपित नियंत्रण बोर्ड बिना गर्म किए गेराज में संक्षेपण से बच जाता है।

32ए रिले और फ़्यूज्ड सप्लाई पथ को निरंतर ड्यूटी के लिए रेट किया गया है, इसलिए बॉक्स बिना किसी उपद्रव के आठ घंटे रात भर चलता है।

क्विक-माउंट सिस्टम कैसे काम करता है

पीछे की प्लेट एक बार दीवार से चिपक जाती है; चार्जर बॉडी उस पर स्लाइड करती है और दो कैप्टिव स्क्रू से लॉक हो जाती है। अनलॉक करने में एक मानक हेक्स कुंजी लगती है, कुल मिलाकर लगभग तीन मिनट।

विद्युत रूप से, आपको प्रकार ए या बी आरसीडी के साथ एक समर्पित 32ए सर्किट की आवश्यकता है। हम आपूर्ति केबल के आकार के केबल ग्लैंड भेजते हैं, इसलिए वही संलग्नक हार्ड-वायर्ड इंस्टाल को संभालता है।

वास्तव में अस्थायी सेटअप के लिए - एक सीज़न के लिए किराए का घर, एक कार्यशाला - एक इलेक्ट्रीशियन दीवार की तरफ 32A सॉकेट में तार लगा सकता है और यूनिट अपने स्वयं के आपूर्ति लीड के माध्यम से प्लग इन कर सकती है। स्थानीय नियमों की पुष्टि करें; कुछ देश इस पर प्रतिबंध लगाते हैं।

चार्जिंग साइड एक निश्चित 5 मीटर केबल है। कार का पोर्ट अलग-अलग होता है, इसलिए ऑर्डर करते समय अपने वाहन से मेल खाने के लिए टाइप 2, टाइप 1 या जीबी/टी चुनें।

तकनीकी निर्देश

किरायेदार, कैम्पर और दूसरा घर: सबसे अधिक लाभ किसे होता है

1) किरायेदार जो हर 1-3 साल में चले जाते हैं - चार्जर पट्टे के साथ चलता है, मकान मालिक की दीवार के साथ नहीं। 2) ग्रीष्मकालीन कॉटेज या स्की शैलेट के मालिक जो दो चार्जर खरीदने से इनकार करते हैं। 3) ईवी ड्राइवर जो किसी रिश्तेदार के घर पर कई सप्ताह बिताते हैं और वास्तविक रात भर चार्जिंग चाहते हैं। 4) ओवरलैंडर्स और कैंपर्स एक ईवी को खींचते हैं, कैंपसाइट हुकअप पर चार्ज करते हैं। 5) डीलर और पुनर्विक्रेता जो ट्रेड शो और ग्राहक साइटों पर चार्जर का डेमो देते हैं।

इनमें से प्रत्येक उपयोगकर्ता को एक ही समस्या का सामना करना पड़ता है: आपके निकलते ही एक निश्चित चार्जर बर्बाद हो जाता है। कॉम्पैक्ट उस निश्चित लागत को पोर्टेबल में परिवर्तित करता है।

संदर्भ के लिए, दो इकाइयाँ प्लस केबल एक मानक 60-लीटर डफ़ल में फिट होती हैं - एक विवरण जो तब मायने रखता है जब एक पुनर्विक्रेता डेमो स्टॉक के साथ एक व्यापार शो के लिए उड़ान भरता है।

हटाने योग्य बनाम निश्चित इंस्टालेशन: ट्रेड-ऑफ़

हम फिक्स्ड-ओनली स्टेशन और यह रिमूवेबल दोनों बेचते हैं, तो आइए समझौते के बारे में ईमानदार रहें।

एक स्थायी चार्जर साफ-सुथरा होता है: कोई दृश्यमान पेंच नहीं, अगली जगह पर कोई री-वायरिंग नहीं, आमतौर पर एक लंबी केबल। यदि आपके पास अपना घर है और आप पांच साल तक रहेंगे, तो एक निश्चित इकाई खरीदना बेहतर है।

कॉम्पैक्ट पोर्टेबिलिटी के लिए थोड़ी साफ-सफाई का व्यापार करता है। इसके वास्तविक नुकसान: आपको प्रत्येक नई साइट पर 32A सर्किट की व्यवस्था करनी होगी, और 5m केबल बड़ी इकाइयों पर पाए जाने वाले 7-8m से छोटा है।

यदि आप कभी भी स्थानांतरित होने की योजना नहीं बनाते हैं, तो आप एक त्वरित-रिलीज़ सुविधा के लिए एक छोटा सा प्रीमियम चुका रहे हैं जिसका आप उपयोग नहीं करेंगे। यही ईमानदार गणित है.

मानक, परीक्षण और अनुपालन

सीई चिह्नित; मोड 3 एसी चार्जिंग के लिए IEC 61851-1:2017 पर परीक्षण किया गया।

UL94 V-0 ज्वाला-मंदक आवास; उसी केस परिवार का उपयोग हमारी बेड़े इकाइयों में किया जाता है।

100% उत्पादन परीक्षण: पृथ्वी निरंतरता, 500V डीसी इन्सुलेशन, 1.5kV ढांकता हुआ प्रतिरोध।

टाइप परीक्षण में 96 घंटे का नमक स्प्रे और 500,000-चक्र रिले सहनशक्ति दौड़ शामिल है।

अनुमोदित आपूर्तिकर्ताओं से संपर्ककर्ताओं, वर्तमान सेंसर और एमसीयू के लिए बैच प्रमाणपत्र।

फैक्टरी प्रमाणन: सीई, टीयूवी, सीबी, यूएल - एक रोलिंग शेड्यूल पर बाहरी अधिसूचित निकायों द्वारा ऑडिट किया जाता है।

एसएमटी लाइन से शिपिंग कार्टन तक

हमारे यूक्विंग प्लांट (झेजियांग) में निर्माण क्रम चलता है:

1) स्वचालित ऑप्टिकल निरीक्षण के साथ एसएमटी असेंबली।

2) अनुरूप लेप लगाया गया और ठीक किया गया।

3) हीटसिंक कोर और रिले स्टैक को शेल में इकट्ठा किया गया।

4) टॉर्क-नियंत्रित ग्रंथियों के माध्यम से फिट की गई 5 मीटर केबल।

5) 32ए पर सिम्युलेटेड-वाहन कार्यात्मक परीक्षण।

6) उच्च-पॉट और पृथ्वी-निरंतरता परीक्षण।

7) सीरियल लेजर मार्किंग और अंतिम दृश्य जांच।

8) माउंटिंग प्लेट, हेक्स कुंजी और मैनुअल के साथ कार्टन पैक, साथ ही प्रति बैच 24 घंटे का बर्न-इन नमूना।

प्लांट में एसी और डीसी लाइनें अलग-अलग चलती हैं; बड़े स्टेशनों के लिए शीट मेटल FANUC (शंघाई) और TRUMPF (जर्मनी) भागीदारों के साथ निर्मित रोबोट लाइनों से आता है। वार्षिक क्षमता दस लाख यूनिट से अधिक है।

क्या 7kW आपकी ड्राइविंग के लिए सही गति है?

सात किलोवाट क्लासिक ओवरनाइट पैटर्न को कवर करता है: प्रति घंटे 30 किमी की रेंज, आठ घंटे पार्क करने पर 240 किमी जोड़ा जाता है। यह अधिकांश यात्रियों और यहां तक ​​कि लंबी दूरी की किराये की यात्राओं को भी संतुष्ट करता है।

यदि आप बिना किसी अन्य चार्जिंग के प्रतिदिन 250 किमी से अधिक ड्राइव करते हैं, या यदि आपकी कार 3-चरण 11kW स्वीकार करती है और आपके घर में 3-चरण वायरिंग है - तो यह सही उत्पाद नहीं है - तो 11kW स्टेशन आपके लिए बेहतर सेवा प्रदान करता है।

और यह 10 kWh बैटरी वाले प्लग-इन हाइब्रिड के लिए बहुत अधिक है; 3.5 किलोवाट का कॉम्पैक्ट इसे रातोंरात भर देगा और इसे खरीदने की लागत भी कम होगी।

आप फ़ैक्टरी से क्या प्राप्त करते हैं जिसे अन्य लोग छोड़ देते हैं

प्रत्यक्ष निर्माता: झेजियांग अनफू न्यू एनर्जी टेक्नोलॉजी कंपनी लिमिटेड, 2014 में स्थापित, 260+ कर्मचारियों के साथ राष्ट्रीय स्तर का विशेष उद्यम।

मानक लीड समय 15-20 कार्य दिवस; 3-5 कार्य दिवसों में हवाई जहाज से भेजे गए नमूने।

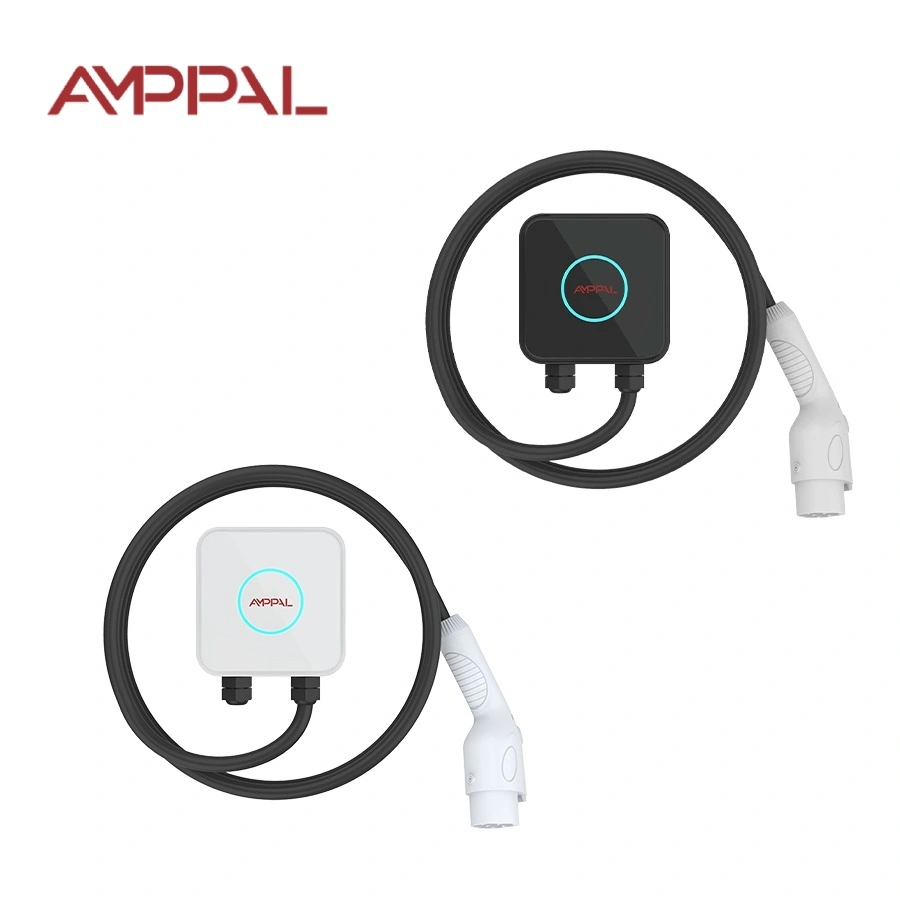

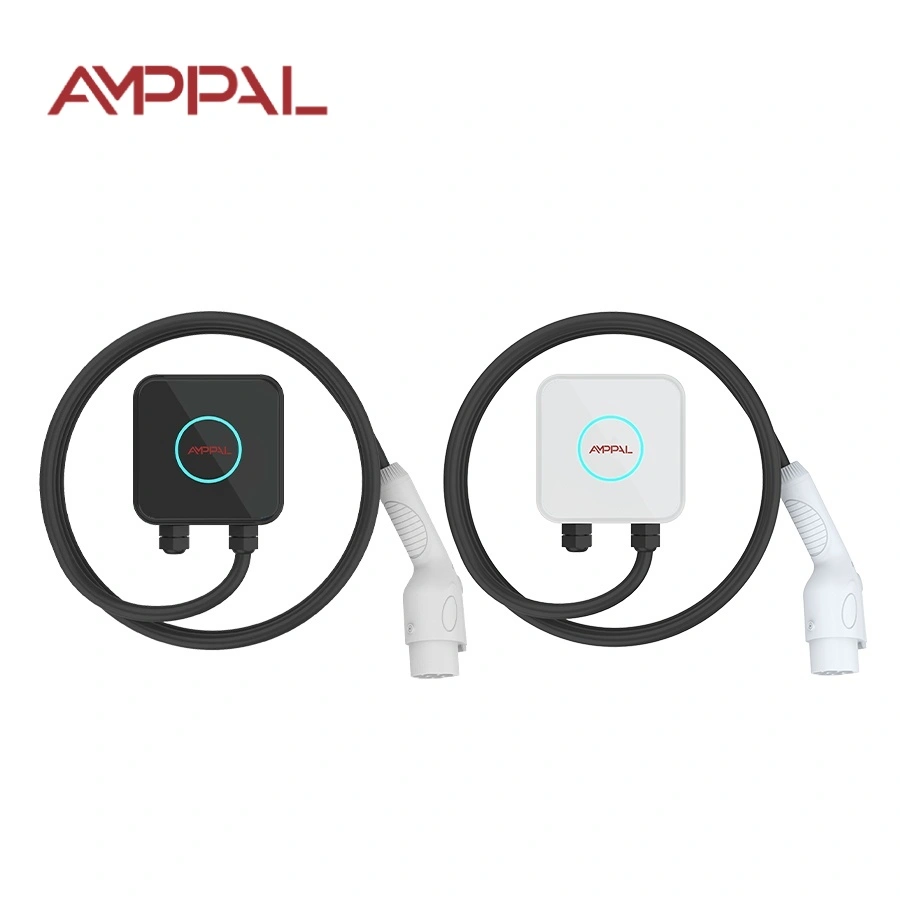

100 इकाइयों से OEM विकल्प: लोगो, केबल की लंबाई, प्लग मानक (प्रकार 1/प्रकार 2/जीबी/टी), केस का रंग।

निर्यात कागजी कार्रवाई पूरी: सीई घोषणा, आईईसी 61851-1 परीक्षण रिपोर्ट, कारखाना निरीक्षण प्रमाणपत्र।

40+ देशों में ट्रैक रिकॉर्ड; संदर्भ भागीदारों में NEOM (सऊदी अरब) और सिमे डार्बी (मलेशिया) शामिल हैं।

1 यूनिट का परीक्षण MOQ; 50 और 500 इकाइयों पर मूल्य निर्धारण स्तर।

बॉक्स, वजन और माल ढुलाई विकल्प

शिपिंग कार्टन माउंटिंग प्लेट और टूल्स के साथ लगभग 1.7 किलोग्राम पर 210 x 210 x 120 मिमी है। 50 इकाइयों के एक पैलेट का वजन 90 किलोग्राम से कम होता है, यही कारण है कि छोटे ऑर्डर के लिए हवाई माल ढुलाई डिफ़ॉल्ट है - आमतौर पर यूरोप में 5-7 दिनों के लिए घर-घर जाना।

समुद्री माल ढुलाई: 50 डिब्बों के 24 सिकुड़न-लिपटे पैलेटों पर प्रति 20-फुट कंटेनर लगभग 1,200 इकाइयाँ।

शर्तें: एफओबी निंगबो या शंघाई, ईएसडब्ल्यू या सीआईएफ। कागजी कार्रवाई में वाणिज्यिक चालान, पैकिंग सूची, सीई घोषणा और मूल प्रमाण पत्र शामिल हैं; एल/सी और डी/पी स्वीकार किए जाते हैं।

वारंटी, पुर्जे और सेवा प्रतिक्रिया

विनिर्माण दोषों पर 2 साल की वारंटी; श्रम और रिटर्न-शिपिंग प्रति मामले पर सहमत हैं।

स्पेयर - रिले, कंट्रोल बोर्ड, केबल, माउंटिंग प्लेट - 7 कार्य दिवसों के भीतर भेज दिए जाएंगे।

एक व्यावसायिक दिन के भीतर इंजीनियर की प्रतिक्रिया के साथ फोटो या वीडियो दोष निदान।

उपयोगकर्ता रखरखाव: वेंट को पोंछें, केबल शीथ की जांच करें, इंस्टॉल करने के एक महीने बाद स्क्रू को फिर से कस लें।

जर्मनी, फ़्रांस और संयुक्त अरब अमीरात में स्थानीय भागीदारों के साथ डीलर सेवा अनुबंध।

अपने चार्जर को हिलाते समय क्या करें और क्या न करें

गलत: सप्लाई केबल को बाहर खींचना और यूनिट को गीला करके पैक करना। दाएं: ब्रेकर को बंद करें, ग्रंथियों को सुखाएं, केबल को ढीला घुमाएं, बॉक्स को ट्रंक में सीधा रखें।

गलत: इलेक्ट्रीशियन द्वारा सर्किट की जांच किए बिना नए पते पर पुनः स्थापित करना। दाएं: प्लेट को पेंच करने से पहले एक स्थानीय इलेक्ट्रीशियन से 32ए क्षमता और आरसीडी प्रकार की पुष्टि करवाएं।

गलत: यूनिट को चार्जिंग केबल द्वारा ले जाना। दाएं: इसे शरीर से उठाएं - केबल को करंट के लिए रेट किया गया है, सामान संभालने के लिए नहीं।

गलत: टाइप 2 बंदूक को अस्थायी स्थल पर जमीन पर लटका हुआ छोड़ना। दाएं: दीवार होल्स्टर का उपयोग करें, या यदि कोई होल्स्टर मौजूद नहीं है तो बंदूक को थैले में रखें।

ग़लत: यह मान लेना कि गंतव्य पर कोई भी 230V सॉकेट काम करेगा। दाएं: वास्तविक 32ए-सक्षम सर्किट की जांच करें; एक 13ए सॉकेट सत्र को बंद कर देगा या बंद कर देगा।

चल चार्जर के साथ मालिक का अनुभव

डबलिन में किराये पर रहने वाला एक सॉफ्टवेयर इंजीनियर औसतन हर 18 महीने में स्थानांतरित होता है। वह माउंटिंग किट को एक थैली में रखता है और कहता है कि अब एक चाल में 'एक लंच ब्रेक' लगता है: ब्रेकर बंद, चार स्क्रू, कार में बॉक्स, नए फ्लैट में पुनः स्थापित करना। उसकी शिकायत: डबल बे के दूर वाले हिस्से के लिए 5 मीटर केबल तंग है, इसलिए वह नाक के अंदर पार्क करता है।

वैंकूवर में एक जोड़ा अपने अपार्टमेंट के लिए एक कॉम्पैक्ट रखता है और चार घंटे की दूरी पर एक झील के किनारे का केबिन रखता है, दूसरी पीछे की प्लेट खरीदता है ताकि दीवार का हार्डवेयर दोनों जगहों पर बना रहे। उन्हें जो समस्या मिली: केबिन में, 7kW अधिकतम 32A सर्किट है, इसलिए वॉटर हीटर और चार्जर एक साथ नहीं चल सकते - वे रात भर चार्ज करने का समय निर्धारित करते हैं।

ऑस्ट्रेलिया में एक ओवरलैंडर कैंपसाइट 32ए हुकअप से चार्ज करता है और रिपोर्ट करता है कि यूनिट ट्रंक में 4,000 किमी बजरी वाली सड़कों से बच गई। छोटी टिप्पणी: त्वरित-प्रारंभ कार्ड केवल अंग्रेजी है, और वह बॉक्स में एक फ्रेंच/स्पेनिश संस्करण चाहता है।

प्रश्न किराएदार अधिकांश पूछते हैं

प्रश्न: क्या इसे स्थापित करने के लिए मुझे मकान मालिक की अनुमति की आवश्यकता है?

उत्तर: पिछली प्लेट में चार छोटे पेंच छेद होते हैं, इसलिए पहले पूछें; अधिकांश मकान मालिक इसे स्वीकार करते हैं क्योंकि निष्कासन साफ-सुथरा है।

प्रश्न: क्या मैं सचमुच इसे स्वयं स्थानांतरित कर सकता हूँ?

उत्तर: अनइंस्टॉल DIY-सुरक्षित है, लेकिन प्रत्येक रीइंस्टॉल के लिए सर्किट को सत्यापित करने के लिए एक इलेक्ट्रीशियन की आवश्यकता होती है।

प्रश्न: क्या यह ग्रैनी केबल से भी तेज़ चार्ज होगा?

उत्तर: हाँ - 8A घरेलू केबल चार्ज से लगभग तीन गुना तेज़।

प्रश्न: यदि मेरे अगले घर में केवल एकल-चरण 16ए हो तो क्या होगा?

ए: यूनिट वहां 3.7 किलोवाट पर अनुकूलित और चार्ज होती है।

प्रश्न: मुझे कौन सा प्लग ऑर्डर करना चाहिए?

ए: यूरोपीय कारों के लिए टाइप 2, अधिकांश जापानी और अमेरिकी मॉडलों के लिए टाइप 1, चीनी बाजार के वाहनों के लिए जीबी/टी।

प्रश्न: क्या आवास ट्रंक यात्रा के लिए पर्याप्त कठिन है?

ए: सीलबंद हीटसिंक कोर के साथ UL94 V-0 शेल बेड़ा-सिद्ध है; यदि संभव हो तो इसे मूल कार्टन में पैक करें।

प्रश्न: यदि मैं हेक्स कुंजी खो दूं तो क्या होगा?

उत्तर: यह एक मानक आकार है जो कहीं भी बेचा जाता है; हम बॉक्स में एक अतिरिक्त भी शामिल करते हैं।

प्रश्न: एक सामान्य ईवी को फुल चार्ज करने में कितना समय लगता है?

उत्तर: 40 kWh की बैटरी 7kW पर लगभग 5.5-6 घंटे में 10% से 100% हो जाती है।

प्रश्न: क्या एक इकाई दो कारों को चार्ज कर सकती है?

ए: नहीं - प्रति यूनिट एक एकल कनेक्टर; यदि आपको दो बे की आवश्यकता है तो दूसरा कॉम्पैक्ट जोड़ें।
