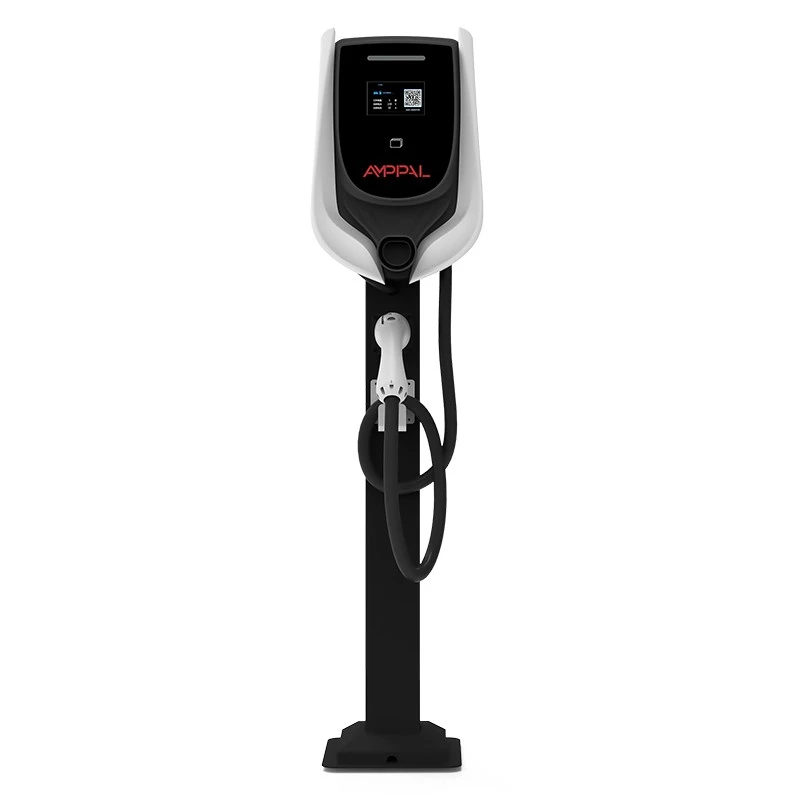

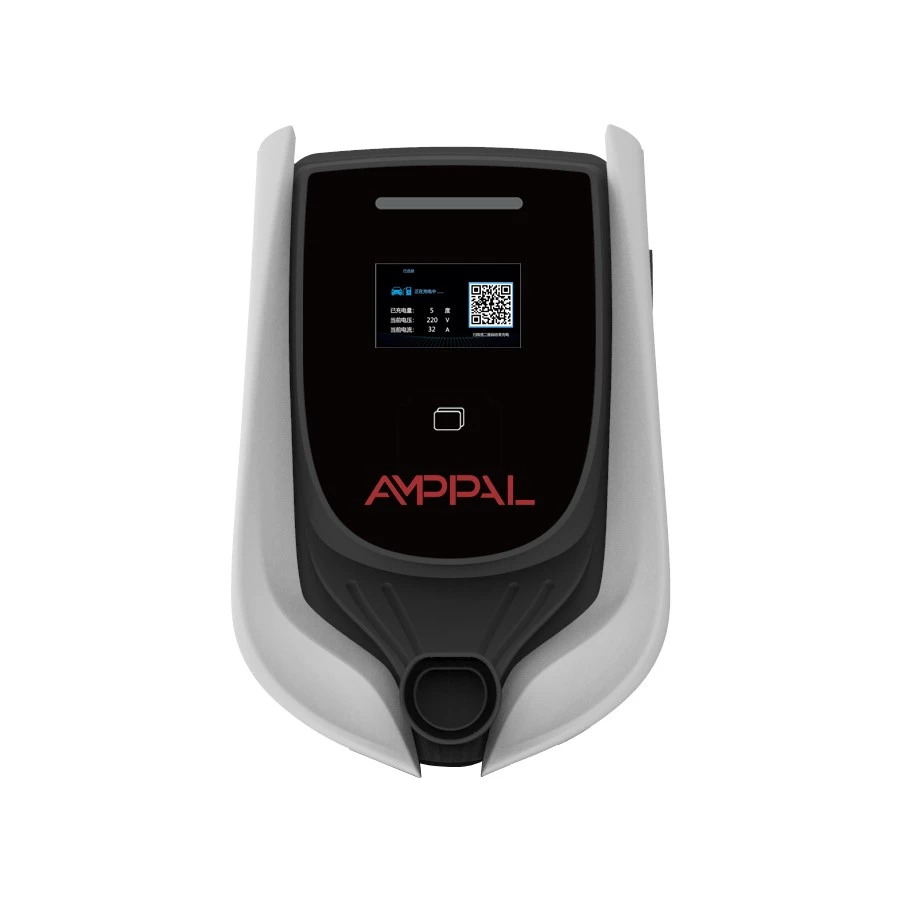

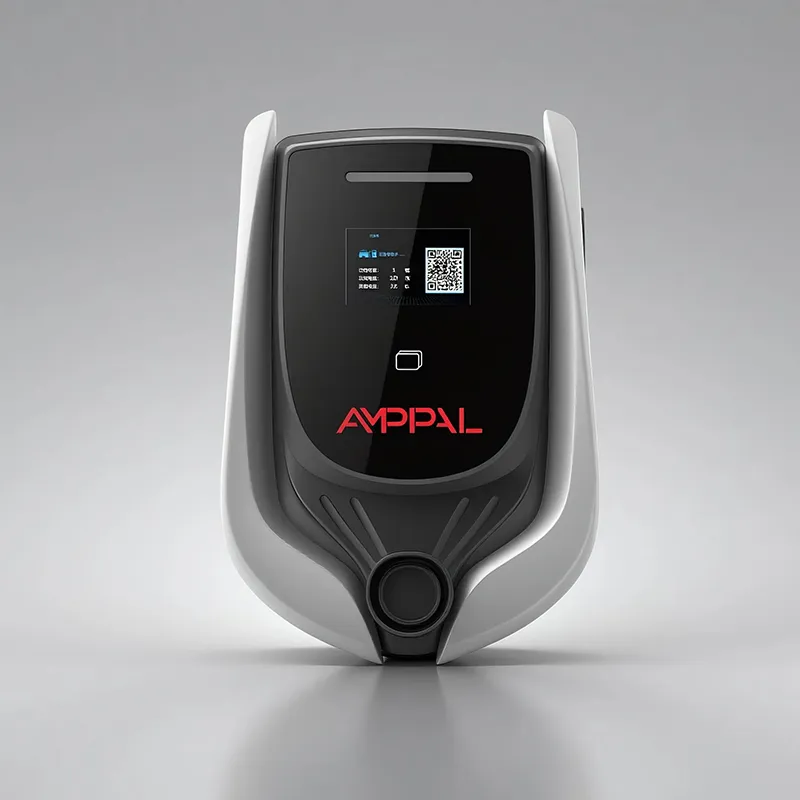

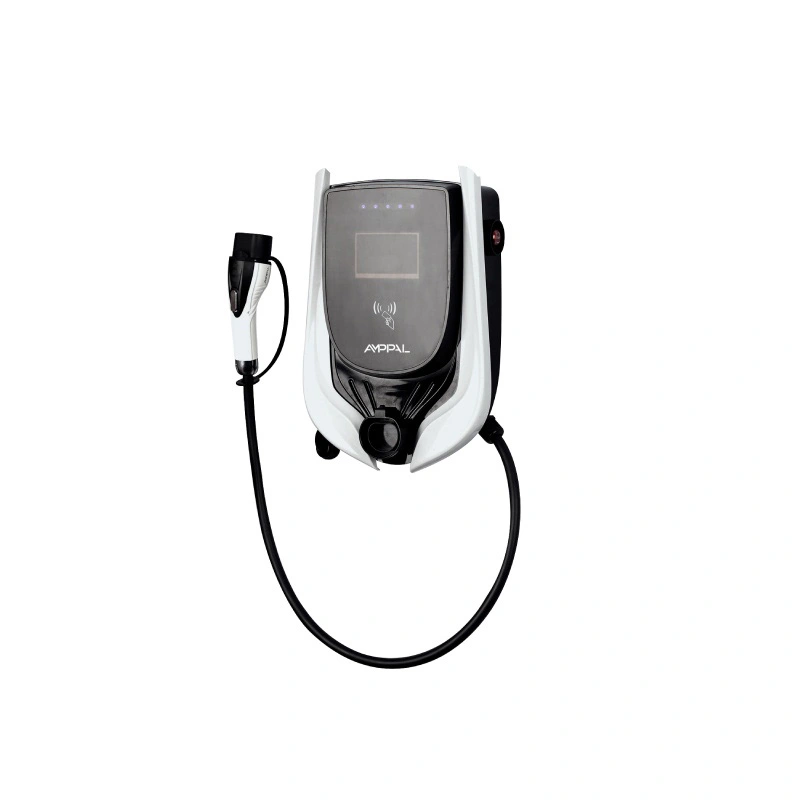

वाणिज्यिक संपत्तियों के लिए 7 किलोवाट ओसीपीपी स्मार्ट एसी ईवी चार्जिंग स्टेशन

यूएल प्रमाणन अमेरिका में पावर रेटिंग से अधिक क्यों मायने रखता है

संयुक्त राज्य अमेरिका में, प्रमाणपत्र किलोवाट से अधिक मायने रखता है - और प्रमाणपत्र यूएल है। यह 7kW स्टेशन (मॉडल AF-AC-7-L/B-A-M-4-SD-P) अमेरिकियों को बेचा जाने वाला यूरोपीय उत्पाद नहीं है; यह एक ईवी आपूर्ति इकाई है जिसे दो यूएल मानकों के अनुसार निर्मित, परीक्षण और प्रलेखित किया गया है जिनका अमेरिकी अधिकारी वास्तव में निरीक्षण करते हैं: यूएल 2202 और यूएल 2231-2।

यूरोपीय संघ में बेचने और अमेरिका में बेचने के बीच का अंतर स्व-घोषणा और तीसरे पक्ष की सूची के बीच का अंतर है। CE यूरोपीय बाज़ार के लिए निर्माता की घोषणा है; अमेरिकी भवन निरीक्षक, बीमाकर्ता और उपयोगिताएँ यूएल की तलाश में हैं, और कई उपयोगिता छूट कार्यक्रम इसके बिना उपकरणों को अस्वीकार कर देते हैं।

एनईसी अनुच्छेद 625 वह कोड है जो ईवी चार्जिंग उपकरण स्थापनाओं को नियंत्रित करता है, और निरीक्षक इसे अधिकार क्षेत्र वाले स्थानीय प्राधिकरण के माध्यम से लागू करते हैं। स्पष्ट नेमप्लेट वाला यूएल-सूचीबद्ध स्टेशन परमिट वार्तालाप को छोटा बनाता है। यहां असली उत्पाद यही है: कागजी कार्रवाई जो पूरी हो जाती है, परमिट जो पास हो जाता है, और बीमा जो शांत रहता है।

इस स्टेशन के छह अनुपालन-आधारित लाभ

यूएल 2202 लिस्टिंग में संपूर्ण चार्जिंग सिस्टम को शामिल किया गया है, जिसे यूएस प्रोजेक्ट इंजीनियरों ने स्पेक शीट में रखा है।

यूएल 2231-2 कार्मिक सुरक्षा सर्किटरी को कवर करता है, शॉक-सुरक्षा परत निरीक्षक सक्रिय होने से पहले जांच करते हैं।

32ए पर 240V एकल चरण मानक उत्तरी अमेरिकी आवासीय और हल्की-वाणिज्यिक सेवा से मेल खाता है।

आरएफआईडी प्लस ओसीपीपी 1.6जे स्टेशन को गैर-निवासियों के लिए मुफ्त आउटलेट के बजाय बिल योग्य संपत्ति में बदल देता है।

IP54 सीलिंग और ≤40dB शोर रेटिंग इसे गैरेज, कारपोर्ट और इनडोर पार्किंग संरचनाओं के लिए व्यवहार्य रखती है।

नेमप्लेट पर यूएल चिह्न यूएल की ऑनलाइन निर्देशिका में सत्यापन योग्य है, जिससे खरीदार ऑर्डर करने से पहले जांच करते हैं।

तकनीकी निर्देश

पूरे अमेरिका और कनाडा में तैनाती

ईवी-रेडी बिल्डिंग कोड वाले राज्यों में बहुपरिवार आवास, जहां प्रत्येक पार्किंग स्थान 240V पर पूर्व-वायर्ड है।

ओसीपीपी बैकएंड के माध्यम से लागत वसूली के साथ कार्यस्थल पर कर्मचारियों से शुल्क लिया जाता है।

कनाडा में कॉन्डोमिनियम गैरेज जहां बोर्ड को प्रति-मालिक मीटरिंग और पहुंच नियंत्रण की आवश्यकता होती है।

होटल और खुदरा पार्किंग जहां मेहमान रात भर शुल्क लेते हैं और फोलियो लागत वहन करता है।

हल्के बेड़े वाले यार्ड में चलने वाली वैन और पिकअप 8-10 घंटे पार्क होती हैं और उन्हें विश्वसनीय 32ए सत्र की आवश्यकता होती है।

यूएल 2202 और यूएल 2231-2 वास्तव में क्या सत्यापित करते हैं

यूएल 2202 इलेक्ट्रिक वाहन चार्जिंग सिस्टम उपकरण के लिए सुरक्षा मानक है: सामान्य और दोष स्थितियों के तहत पूरे स्टेशन का निर्माण, वायरिंग, इन्सुलेशन और अग्नि व्यवहार। इसे पारित करने का मतलब है कि संलग्नक, संपर्ककर्ता, पीसीबी लेआउट और थर्मल डिज़ाइन की समीक्षा यूएल इंजीनियरों द्वारा प्रकाशित आवश्यकताओं के अनुसार की गई है।

यूएल 2231-2 कार्मिक सुरक्षा मानक है। यह उस सर्किटरी को नियंत्रित करता है जो उपयोगकर्ता द्वारा प्लग इन करने, अनप्लग करने या गीले कनेक्टर को छूने पर बिजली के झटके को रोकता है: ग्राउंड निरंतरता जांच, रिसाव वर्तमान निगरानी, ​​और तंत्र जो किसी जीवित भाग के संपर्क से पहले आउटपुट को डी-एनर्जेट करना संभव है।

दोनों सूचियाँ मॉडल नंबर के तहत यूएल की सार्वजनिक निर्देशिका में मौजूद हैं, इसलिए टेक्सास में एक विद्युत निरीक्षक और टोरंटो में एक कोंडो इंजीनियर बिल्कुल वही प्रमाणपत्र देखते हैं जो हम आपको भेजते हैं। कोई फोटोकॉपी गेम नहीं, कोई 'यूएल के समकक्ष' भाषा नहीं - सूची इसका प्रमाण है।

यूएल से परे: उत्पादन में गुणवत्ता आश्वासन

प्रत्येक उत्पादन बैच को उसके परीक्षण रिकॉर्ड के सीरियल नंबर से पता लगाया जाता है, जिसे हम दस वर्षों तक रखते हैं।

प्रत्येक स्टेशन पैकिंग से पहले एक पूर्ण हिपोट और इन्सुलेशन परीक्षण चलाता है; पास मान लॉग किए गए हैं।

प्रत्येक फ़र्मवेयर बिल्ड रिलीज़ से पहले एक संदर्भ बैकएंड के विरुद्ध चलाया जाता है, इसलिए कोई अपडेट चुपचाप आपके बिलिंग एकीकरण को नहीं तोड़ सकता है।

प्रत्येक इकाई पर आरएफआईडी रीडर रेंज, एलसीडी कंट्रास्ट और एलईडी स्ट्रिप फ़ंक्शन की जांच की जाती है, नमूना नहीं लिया जाता है।

IP54 और ध्वनिक (≤40dB) परिणाम उत्पादन नमूनों पर सत्यापित किए जाते हैं और बैच रिकॉर्ड के साथ दर्ज किए जाते हैं।

फैक्ट्री की अपनी गुणवत्ता प्रणाली का यूएल निगरानी कार्यक्रम के तहत ऑडिट किया जाता है, इसलिए लिस्टिंग लाइव रहती है।

शीट मेटल से तैयार स्टेशन तक: आठ चरण

यह लाइन झेजियांग परिसर को साझा करती है जिसने 2024 में दस लाख से अधिक चार्जिंग इकाइयाँ वितरित कीं, जिसमें असेंबली पर FANUC रोबोट और बाड़ों पर TRUMPF लेजर कटर थे।

1. एनक्लोजर स्टील लेजर-कट, प्रेस-ब्रेक और पाउडर-लेपित है।

2. गैस्केट और आईपी54 सीलिंग सतहों को फिट किया गया है और उनका निरीक्षण किया गया है।

3. पावर और संचार बोर्ड एसएमटी-निर्मित और रिफ्लो-सोल्डर हैं।

4. एलसीडी, एलईडी स्ट्रिप और आरएफआईडी मॉड्यूल माउंट और कैलिब्रेट किए गए हैं।

5. सॉफ्टवेयर लोड हो गया है, और कोई भी इकाई इस स्टेशन से तब तक नहीं गुजरती जब तक वह हमारे संदर्भ बैकएंड के साथ लाइव हैंडशेक पूरा नहीं कर लेती।

6. ईथरनेट, 4जी, वाईफाई और आरएस485 पथों का क्रम से उपयोग किया जाता है।

7. हिपोट, इंसुलेशन और बर्न-इन परीक्षण हर स्टेशन पर चलते हैं।

8. क्यूसी स्टैम्प से पहले नेमप्लेट, यूएल मार्क और कार्टन चलते हैं।

अनुपालन जाँच: क्या यह स्टेशन आपकी साइट के लिए सही है?

यह स्टेशन 240V सिंगल-फ़ेज़ सेवा, प्रति स्टॉल 32A सर्किट और एक्सेस कंट्रोल या बिलिंग की आवश्यकता के साथ यूएस और कनाडाई साइटों के लिए उपयुक्त है। ईवी-तैयार कोड वाली नगर पालिकाएं, उपयोगिता छूट का दावा करने वाले मकान मालिक, और विशिष्ट परियोजनाएं बनाने वाले ठेकेदार पाएंगे कि यूएल कागजी कार्रवाई उनके लिए बिक्री का आधा काम करती है।

यह तीन मामलों में गलत उत्पाद है. तीन-चरण सेवा और 11kW-प्रति-स्टॉल आवश्यकताओं वाली साइटों को इसके बजाय 11kW OCPP स्टेशन लेना चाहिए। 30 मिनट से कम टर्नओवर की आवश्यकता वाले स्थानों को डीसी की आवश्यकता है, इस एसी इकाई की नहीं। और एक साइट जिसका उपयोगकर्ताओं या बिलों को प्रबंधित करने का कोई इरादा नहीं है, एक सरल मॉडल पर पैसे बचा सकती है - आरएफआईडी और ओसीपीपी स्टैक केवल उनकी लागत के लायक हैं जब कोई उन्हें प्रबंधित करता है।

ऑर्डर देने से पहले, अपने इलेक्ट्रीशियन से तीन चीजों की पुष्टि करें: सेवा 240V है, स्टॉल सर्किट 32A निरंतर के लिए रेट किया गया है, और पार्किंग क्षेत्र में एक नेटवर्क पथ (ईथरनेट, सेलुलर सिग्नल, या वाईफाई) या एक अनुमोदित ऑफ़लाइन ऑपरेटिंग प्लान है। हमारे इंजीनियर आपके साथ किसी भी तरह से कनेक्टिविटी का मानचित्रण करेंगे।

अमेरिकी इंस्टालर AMPPAL को क्यों चुनते हैं?

ऑर्डर से प्रेषण तक 15-20 कार्य दिवस, जो सामान्य ओईएम लीड समय की तुलना में निर्माण कार्यक्रम में बेहतर फिट बैठता है।

ओईएम विकल्प: संलग्नक पर आपका ब्रांड, बूट स्क्रीन और आरएफआईडी कार्ड, साथ ही मानक के रूप में अंग्रेजी मैनुअल।

UL 2202 और UL 2231-2 प्रमाणपत्र, साथ ही फ़ैक्टरी की CE, TÜV, और CB फ़ाइलें, आपकी विशिष्ट टीम के साथ साझा की जाती हैं।

आदेश के अनुसार MOQ पर बातचीत की जाती है; ठेकेदार और वितरक आमतौर पर 20-50 इकाइयों से शुरुआत करते हैं।

हम स्वयं 200 से अधिक चार्जिंग स्टेशन संचालित करते हैं, इसलिए अमेरिकी खरीदार एक ऐसी टीम से बात करते हैं जो चार्जर बेचती ही नहीं, बल्कि चलाती भी है।

निर्यात पैकिंग, कंटेनर लोडिंग और कागजी कार्रवाई

प्रत्येक स्टेशन लगभग 58 × 42 × 30 सेमी, कुल वजन लगभग 12 किलोग्राम फोम-क्रैडल्ड कार्टन में दीवार ब्रैकेट, स्टार्टर आरएफआईडी कार्ड और एक मैनुअल के साथ भेजा जाता है। बंदरगाह पर आसान निरीक्षण के लिए डिब्बों में मॉडल नेमप्लेट और यूएल लिस्टिंग चिह्न होता है।

पैलेटाइज्ड समुद्री माल ढुलाई में प्रति पैलेट 24-30 स्टेशन लगते हैं और प्रति 40HQ कंटेनर में लगभग 300 स्टेशन लगते हैं; 3.5 किलोवाट और 11 किलोवाट ओसीपीपी स्टेशनों के साथ मिश्रित भार एक रेंज बनाने वाले वितरकों के लिए नियमित है।

अमेरिकी सीमा शुल्क दलालों के लिए दस्तावेज़ तैयार किए जाते हैं: वाणिज्यिक चालान, पैकिंग सूची, मूल प्रमाण पत्र और यूएल प्रमाणपत्रों की प्रतियां। हम EXW, FOB Ningbo, या CIF उद्धृत करते हैं और Ningbo या शंघाई के माध्यम से जहाज भेजते हैं।

वारंटी और स्थानीय सहायता संरचना

स्टेशन और आंतरिक मॉड्यूल पर विनिर्माण दोषों के खिलाफ दो साल की वारंटी।

समर्थन घंटे अमेरिकी समय क्षेत्रों को ओवरलैप करते हैं, और रिमोट डायग्नोस्टिक्स कॉल पर आपके साथ ओसीपीपी लॉग पढ़ता है।

रीडर, एलसीडी पैनल और पावर मॉड्यूल 3-5 कार्य दिवसों में स्टॉक से भेज दिए जाते हैं।

फ़र्मवेयर अपडेट बैकएंड के माध्यम से दूर से पुश होते हैं; यूएल-सूचीबद्ध घटकों को कभी भी प्रतिस्थापन के लिए स्वैप नहीं किया जाता है।

इस मॉडल के बंद होने के बाद पांच साल का स्पेयर-पार्ट कवर जारी रहता है।

स्थापना और संचालन संबंधी गलतियों से बचना चाहिए

ग़लत: स्थानीय प्राधिकारी द्वारा परमिट पर हस्ताक्षर करने से पहले स्टेशन को ऊर्जावान बनाना। दाएं: परमिट खींचना, यूएल लिस्टिंग दिखाना, और निरीक्षण के बाद सक्रिय होना।

ग़लत: स्टेशन को अन्य भारों के साथ साझा 50ए सर्किट पर उतारना। दाएं: एनईसी 625 के अनुसार, प्रति स्टाल एक समर्पित 32ए निरंतर-रेटेड सर्किट।

गलत: ग्राउंड चेक को छोड़ दिया गया क्योंकि 'यह आखिरी साइट पर काम करता था'। दाएं: साइट पर ग्राउंडिंग और ग्राउंड निरंतरता को सत्यापित करें; UL 2231-2 सुरक्षा इस पर निर्भर करती है।

ग़लत: पूरी इमारत को एक आरएफआईडी कार्ड देना। दाएं: प्रति-उपयोगकर्ता कार्ड ताकि ओसीपीपी लेनदेन लॉग बिलिंग के लिए सार्थक बना रहे।

ग़लत: यह मान लेना कि नेटवर्क विफलता स्टेशन को बंद कर देती है। दाएं: ज्ञात कार्ड स्थानीय सूची से शुल्क लेते हैं, और लिंक वापस आने पर लेनदेन अपलोड हो जाते हैं।

उत्तर अमेरिकी इंस्टालर और बेड़े से प्रतिक्रिया

डलास-फोर्ट वर्थ मेट्रो में एक विद्युत ठेकेदार ने 2025 में तीन मल्टीफ़ैमिली परियोजनाओं में 30 स्टेशन स्थापित किए। उनका कहना है कि यूएल फ़ाइल ने उनके परमिट वार्तालापों को हफ्तों से दिनों तक छोटा कर दिया है, और उनकी एकमात्र शिकायत यह है कि 12 किलोग्राम इकाई एक सीढ़ी पर दो-व्यक्ति लिफ्ट है - उनका दल अब हर माउंट पर एक सहायक का उपयोग करता है।

टोरंटो में एक कोंडो बोर्ड एक भूमिगत गैराज में चार स्टेशन चलाता है। संपत्ति प्रबंधक हर महीने प्रति मालिक kWh रिपोर्ट निर्यात करता है; एक समस्या एलसीडी का केवल अंग्रेजी मेनू है, जिसे एक फ़्रैंकोफ़ोन मालिक ने पहले महीने के दौरान चिह्नित किया था।

शिकागो में एक बेड़ा पर्यवेक्षक आठ स्टेशनों पर रात भर में 12 कार्य वैन चार्ज करता है। इलिनोइस की एक सर्दी के दौरान सत्र विश्वसनीय रहे हैं; उन्होंने हमें बताया कि एलईडी पट्टी अंधेरे स्थान में क्लिपबोर्ड को पढ़ने के लिए पर्याप्त उज्ज्वल है, जिसे वह एक विशेषता के रूप में गिनते हैं, हालांकि उनका रात की पाली का ड्राइवर इसे 'बीकन' कहता है।

अनुपालन प्रश्न अमेरिकी खरीदार पूछते हैं

प्रश्न: इस स्टेशन के लिए यूएल लिस्टेड का क्या मतलब है?

उ: यूएल इंजीनियरों ने यूएल 2202 और यूएल 2231-2 की पूरी इकाई की समीक्षा और परीक्षण किया, और लिस्टिंग फैक्ट्री निगरानी में लाइव रहती है।

प्रश्न: CE अमेरिका में स्वीकार किया जाता है, है ना?

उत्तर: नहीं, CE एक ईयू-बाज़ार घोषणा है; अधिकार क्षेत्र वाले अमेरिकी अधिकारी यूएल जैसी तृतीय-पक्ष लिस्टिंग की तलाश करते हैं, और कई उपयोगिताओं को छूट के लिए उनकी आवश्यकता होती है।

प्रश्न: एनईसी 625 क्या है?

ए: ईवी चार्जिंग उपकरण स्थापना - सर्किट आकार, ग्राउंडिंग और डिस्कनेक्ट आवश्यकताओं को कवर करने वाला राष्ट्रीय विद्युत संहिता लेख।

प्रश्न: क्या स्थापना के लिए परमिट की आवश्यकता है?

उत्तर: अधिकांश अमेरिकी और कनाडाई न्यायक्षेत्रों में, हाँ, और यूएल सूची बिल्कुल वही है जो निरीक्षक नेमप्लेट पर देखना चाहता है।

प्रश्न: क्या यह यूएस-बाज़ार ईवी को चार्ज करेगा?

उत्तर: हां, यह आपके बाजार के लिए कॉन्फ़िगर किए गए कनेक्टर वैरिएंट के साथ 32A तक 240V सिंगल फेज़ प्रदान करता है।

प्रश्न: क्या उपयोगिता छूट लागू होती है?

उत्तर: कई अमेरिकी उपयोगिताएँ यूएल-सूचीबद्ध उपकरणों पर छूट की स्थिति रखती हैं; अपनी स्थानीय उपयोगिता की कार्यक्रम सूची जांचें।

प्रश्न: यदि पार्किंग क्षेत्र में इंटरनेट नहीं है तो क्या होगा?

उत्तर: स्टेशन एक स्थानीय प्राधिकरण सूची रखता है और लेनदेन को संग्रहीत करता है, लिंक उपलब्ध होने पर उन्हें अपलोड करता है।

प्रश्न: वाणिज्यिक बिलिंग कैसे काम करती है?

उ: आरएफआईडी कार्ड ओसीपीपी बैकएंड में खातों से मैप होते हैं, जो सत्रों को चालान या आवंटन रिपोर्ट में बदल देते हैं।
