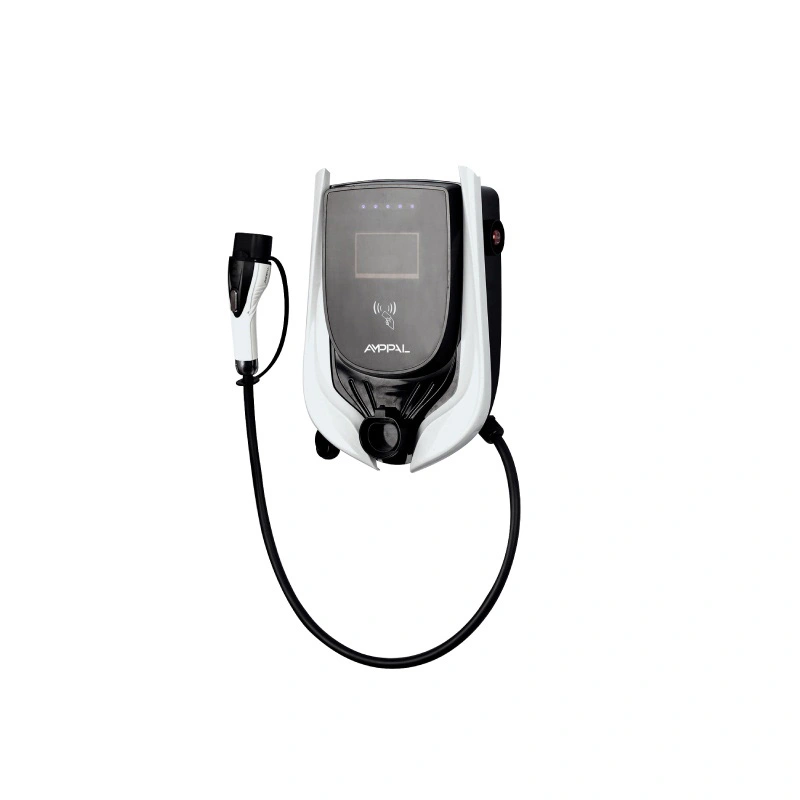

अपार्टमेंट और कार्यस्थलों के लिए 3.5 किलोवाट ओसीपीपी स्मार्ट एसी ईवी चार्जिंग स्टेशन

एक ओसीपीपी स्टेशन एक सादे वॉलबॉक्स पर क्या जोड़ता है

एक चार्जिंग प्वाइंट जो आपको यह नहीं बता सकता कि किसने कितना चार्ज किया, वह लागत केंद्र है, सेवा नहीं। अपार्टमेंट और कार्यस्थलों के लिए AMPPAL 3.5kW OCPP स्मार्ट AC EV चार्जिंग स्टेशन (मॉडल AF-AC-3.5-L/B-A-M-4-SD-P) एक कारण से मौजूद है: किसी भवन, कंपनी या समुदाय को केबल पर खड़े हुए बिना कई उपयोगकर्ताओं के लिए चार्जिंग चलाने देना।

आरएफआईडी सामने का दरवाजा है. प्रति निवासी या कर्मचारी को एक कार्ड जारी करें, और स्टेशन केवल उन कार्डों के लिए सक्रिय करता है जिन्हें बैकएंड, या इसकी स्थानीय सूची पहचानती है। इसके पीछे OCPP 1.6j है, जो खुला प्रोटोकॉल है जो स्टेशन को आपकी पसंद के चार्जिंग प्रबंधन सिस्टम से जोड़ता है, इसलिए लेनदेन, टैरिफ और गलती रिपोर्ट एक डैशबोर्ड पर प्रवाहित होती हैं।

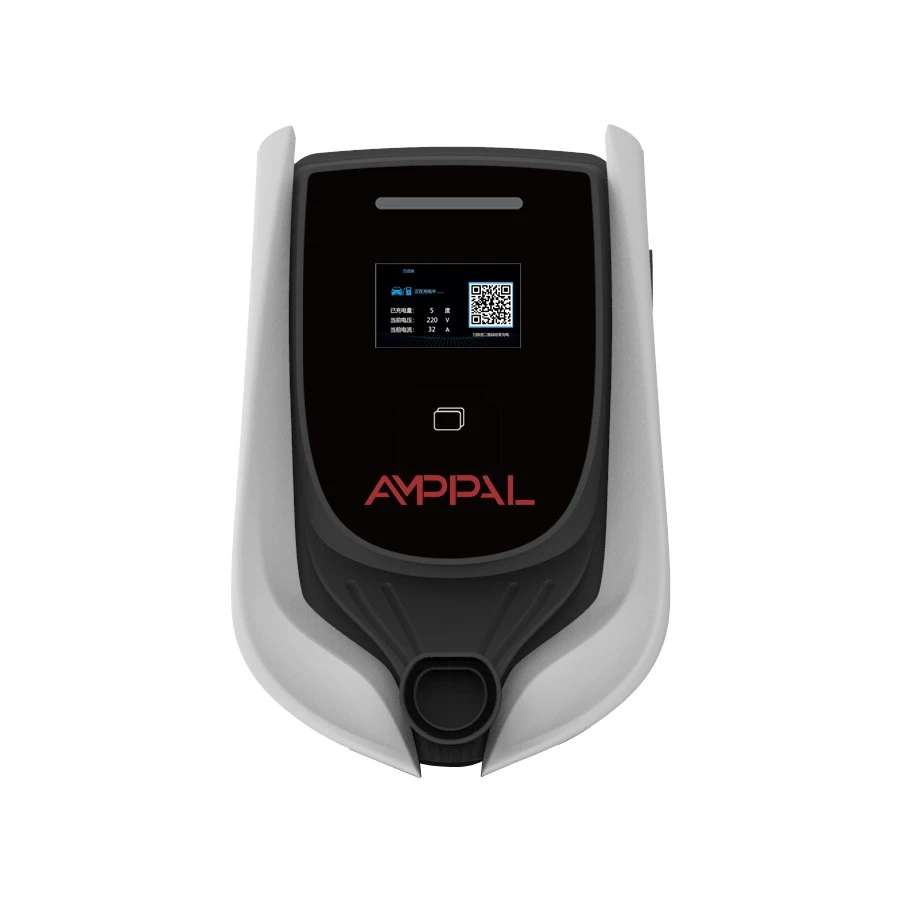

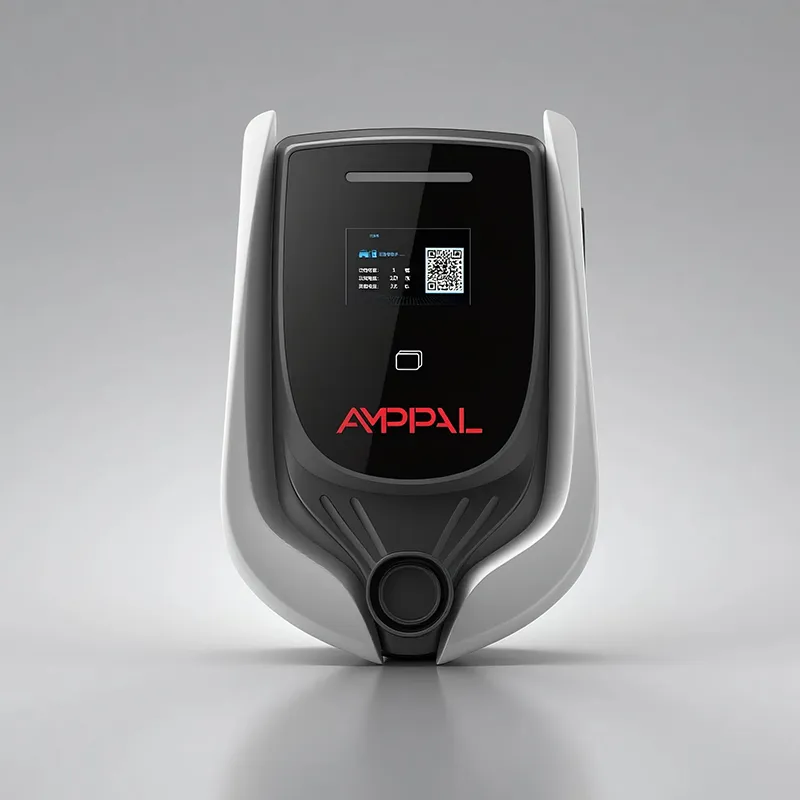

यह कोई घरेलू गैजेट नहीं है जो सिम स्लॉट हासिल करने के लिए हुआ हो। यह एक 454 × 306 × 147 मिमी वाणिज्यिक-ग्रेड इकाई है जिसमें 4.3-इंच एलसीडी, एक एलईडी स्टेटस स्ट्रिप और चार कनेक्टिविटी विकल्प हैं, जो एक साझा कार पार्क में बैठने और दूर से प्रशासित होने के लिए बनाया गया है।

पांच कारण संपत्ति प्रबंधक एक नेटवर्क स्टेशन चुनते हैं

प्रति-उपयोगकर्ता जवाबदेही: प्रत्येक सत्र को कार्ड आईडी, प्रारंभ समय, समाप्ति समय और kWh के साथ रिकॉर्ड किया जाता है, इसलिए मासिक आवंटन रिपोर्ट स्वयं लिखती है।

टैरिफ लचीलापन: बैकएंड निवासियों, आगंतुकों और कर्मचारियों के लिए अलग-अलग दरें निर्धारित करता है - या पहले दो घंटों के लिए कुछ भी शुल्क नहीं लेता है।

रिमोट कंट्रोल: खोए हुए कार्ड को लॉक करें, स्टेशन को रोकें, या हार्डवेयर को छुए बिना नई कीमतें बढ़ाएँ।

साझा पार्किंग में निष्पक्षता: पहले प्लग इन करने के बारे में कोई और तर्क नहीं; सिस्टम हर चीज़ पर टाइमस्टैम्प लगा देता है।

भविष्य-प्रूफ़िंग: क्योंकि यह OCPP 1.6j बोलता है, आप बाद में हार्डवेयर को बदले बिना प्रबंधन प्लेटफ़ॉर्म स्विच कर सकते हैं।

तकनीकी निर्देश

जहां 3.5 किलोवाट का नेटवर्क स्टेशन वित्तीय रूप से सार्थक है

अपार्टमेंट ब्लॉक जहां 10-30 निवासी एक पार्किंग बेसमेंट साझा करते हैं और प्रत्येक अपना स्वयं का बिल चाहता है।

कार्यालय भवन नियोक्ता के लिए लागत वसूली के साथ कर्मचारी को लाभ के रूप में चार्ज करने की पेशकश करते हैं।

छोटे होटल और गेस्टहाउस जो ईवी पार्किंग का विज्ञापन करते हैं और कमरे के बिल में शुल्क जोड़ते हैं।

गेटेड समुदाय जहां प्रबंधन बोर्ड मालिकों और आगंतुकों के लिए नियंत्रित पहुंच चाहता है।

हल्के वाणिज्यिक यार्ड जहां कुछ वैन रात भर चार्ज होती हैं और बेड़े प्रबंधक को प्रति वैन खपत डेटा की आवश्यकता होती है।

स्टेशन कैसे बातचीत करता है, बिल बनाता है और ऑफ़लाइन काम करता रहता है

एक कार्ड टैप करें, और स्टेशन प्राधिकरण के लिए बैकएंड से पूछता है। ऑनलाइन, उत्तर एक या दो सेकंड में वापस आ जाता है; एलसीडी कार्ड का नाम दिखाता है और एलईडी पट्टी नीली हो जाती है, फिर कनेक्टर सक्रिय हो जाता है। जब सत्र समाप्त होता है, तो स्टेशन लेनदेन को रिकॉर्ड करता है और इसे OCPP 1.6j पर अपलोड करता है, जहां बैकएंड इसे बिल लाइन में परिवर्तित करता है।

चार लिंक उपलब्ध हैं क्योंकि कोई भी दो साइटें एक जैसी नहीं हैं। ईथरनेट एक संरचित नेटवर्क के साथ निश्चित इंस्टॉलेशन के लिए उपयुक्त है; 4जी बिना केबल के बेसमेंट और दूरदराज के इलाकों को कवर करता है; वाईफ़ाई रेट्रोफ़िट को सस्ता बनाता है; RS485 बाहरी मीटर या साइट नियंत्रक से जुड़ता है। सभी चार एक OCPP स्टैक साझा करते हैं, इसलिए लिंक जो भी हो डैशबोर्ड एक समान दिखता है।

नेटवर्किंग के बारे में ईमानदार बात: कनेक्शन विफल हो जाते हैं। इसलिए स्टेशन एक स्थानीय प्राधिकरण सूची रखता है, ज्ञात कार्डों को ऑफ़लाइन स्वीकार करता है, लेनदेन को स्थानीय रूप से संग्रहीत करता है, और लिंक वापस आने पर उन्हें बैकएंड पर धकेल देता है। एक ख़राब राउटर का मतलब कभी भी ख़राब चार्जिंग सत्र नहीं होता - इसका मतलब है कागजी कार्रवाई में देरी।

यूएल 2202 और यूएल 2231-2: प्रमाणपत्र क्या कवर करते हैं

यूएल 2202 स्वयं चार्जिंग सिस्टम को कवर करता है: संपूर्ण ईवी आपूर्ति उपकरण का निर्माण, विद्युत सुरक्षा और आग का जोखिम।

यूएल 2231-2 कार्मिक सुरक्षा प्रणाली को कवर करता है, सर्किटरी जो प्लग-इन और चार्जिंग के दौरान उपयोगकर्ता को बिजली के झटके से बचाती है।

दोनों प्रमाणपत्र यूनिट पर सूचीबद्ध हैं और यूएल ऑनलाइन निर्देशिका में सत्यापन योग्य हैं, इस प्रकार अमेरिकी परियोजना इंजीनियर दावों की जांच करते हैं।

OCPP 1.6j अनुरूपता को प्रत्येक फ़र्मवेयर रिलीज़ शिप से पहले परीक्षण बैकएंड के विरुद्ध हमारे कारखाने में मान्य किया जाता है।

IP54 और 40dB शोर सीमा को उत्पादन नमूनों पर मापा जाता है, और परिणाम इकाई के परीक्षण रिकॉर्ड के साथ रखे जाते हैं।

प्रत्येक स्टेशन अतिरिक्त रूप से सीरियल नंबर वाले रिकॉर्ड के साथ लाइन पर हिपोट और इन्सुलेशन प्रतिरोध परीक्षण पास करता है।

AMPPAL फ़ैक्टरी के अंदर: आठ उत्पादन चरण

ये स्टेशन झेजियांग परिसर में बनाए गए हैं, जिन्होंने 2024 में एसी और डीसी लाइनों के साथ दस लाख से अधिक चार्जिंग इकाइयां वितरित कीं, जो एनईओएम ग्रीन हाइड्रोजन साइट जैसी परियोजनाओं की आपूर्ति करती हैं।

1. शीट स्टील को TRUMPF लेजर उपकरण पर काटा जाता है और सीएनसी प्रेस ब्रेक पर बनाया जाता है।

2. बाड़ों को पाउडर-लेपित किया गया है और IP54 गैसकेट लगाए गए हैं।

3. मुख्य और संचार बोर्ड एसएमटी-असेंबल और रिफ्लो-सोल्डर हैं।

4. एलसीडी, एलईडी स्ट्रिप और आरएफआईडी रीडर को माउंट और कैलिब्रेट किया गया है।

5. फ़र्मवेयर चालू रहता है, फिर यूनिट को पास होने से पहले हमारे परीक्षण बैकएंड के साथ जांचने के लिए कहा जाता है।

6. ईथरनेट, 4जी, वाईफाई और आरएस485 पोर्ट का एक-एक करके उपयोग किया जाता है।

7. हिपोट्स, इन्सुलेशन जांच, और कई घंटों तक संचालित बर्न-इन फॉलो।

8. अंतिम दृश्य निरीक्षण और कार्टन पैकिंग लाइन बंद करें।

आपकी साइट के लिए सही स्टेशन का मिलान

पार्किंग पैटर्न से शुरुआत करें, बिजली संख्या से नहीं। यदि वाहन छह घंटे या उससे अधिक समय तक पार्क रहते हैं - रात भर रहने वाले निवासी, पूरे दिन के कर्मचारी, होटल के मेहमान - 3.5 किलोवाट पर्याप्त है और साइट का कुल भार कम रखता है। 40 kWh की एक कार चार घंटे में लगभग 14 kWh की गति प्राप्त कर लेती है; अधिकांश यात्राओं के लिए, यह पूरे दिन की ड्राइविंग है।

यह स्टेशन तीन स्थितियों के लिए गलत उपकरण है। हाईवे-शैली टर्नओवर चार्जिंग के लिए DC की आवश्यकता होती है, AC की नहीं। ऐसी साइटें जहां प्रत्येक स्टॉल को 7kW या 11kW की आपूर्ति करनी चाहिए, उन्हें इस OCPP परिवार में बड़ी इकाइयों तक कदम बढ़ाना चाहिए। और एक ऐसी साइट जो कभी भी किसी को बिल नहीं देगी, उसे एक मूर्ख वॉलबॉक्स द्वारा बेहतर सेवा प्रदान की जाती है - उस डैशबोर्ड के लिए भुगतान क्यों करें जिसे आप नहीं खोलेंगे?

कनेक्टिविटी का विकल्प लोगों की अपेक्षा से अधिक मायने रखता है। यदि पार्किंग क्षेत्र में कोई नेटवर्क ड्रॉप नहीं है और बेसमेंट सिग्नल कमजोर है, तो ऑर्डर देने से पहले ईथरनेट या 4जी एंटीना की स्थिति की योजना बनाएं, उसके बाद नहीं। हमारे इंजीनियरों को अपनी साइट का लेआउट बताएं और हम लिंक की अनुशंसा करेंगे।

आपके चार्जिंग नेटवर्क के लिए AMPPAL क्यों

ऑर्डर 15-20 कार्य दिवसों में भेज दिए जाते हैं। प्रत्येक तिमाही में इकाइयाँ जोड़ने वाले ऑपरेटर आवर्ती उत्पादन स्लॉट आरक्षित कर सकते हैं।

संलग्नक, एलसीडी बूट स्क्रीन और यहां तक ​​कि आरएफआईडी कार्ड कलाकृति पर OEM ब्रांडिंग।

OCPP 1.6j खुला और प्रलेखित है; हम आपके चुने हुए प्रबंधन प्लेटफ़ॉर्म के लिए एकीकरण चेकलिस्ट प्रदान करते हैं।

यूएल 2202 और यूएल 2231-2 प्रमाणपत्र फ़ाइल में हैं और आपके प्रोजेक्ट सलाहकारों के साथ साझा किए गए हैं।

हम स्वयं 200 से अधिक चार्जिंग स्टेशन चलाते हैं, इसलिए आपके समर्थन टिकट का उत्तर देने वाले लोग भी चार्जर संचालित करते हैं।

शिपिंग, पैकेजिंग और आयात दस्तावेज़

प्रत्येक स्टेशन 58 × 42 × 30 सेमी के फोम-क्रैडल्ड कार्टन में जहाज करता है, जिसका कुल वजन लगभग 12 किलोग्राम होता है, जिसमें दीवार ब्रैकेट, आरएफआईडी स्टार्टर कार्ड और मैनुअल शामिल हैं। कार्टन को कॉर्नर-ड्रॉप रेट किया गया है और यूएल-सूचीबद्ध मॉडल नंबर के लिए लेबल किया गया है।

समुद्री माल ढुलाई प्रति पैलेट 24-30 स्टेशन; एक 40HQ कंटेनर में लगभग 300 इकाइयाँ होती हैं। रेंज बनाने वाले वितरकों के लिए 7 किलोवाट और 11 किलोवाट वेरिएंट के साथ मिश्रित भार नियमित है।

हम EXW, FOB Ningbo, या CIF को उद्धृत करते हैं और वाणिज्यिक चालान, पैकिंग सूची, मूल प्रमाण पत्र और UL प्रमाणपत्र प्रतियां प्रदान करते हैं जो आपके सीमा शुल्क ब्रोकर या खरीदार द्वारा अनुरोध किया जाएगा।

समर्थन, फ़र्मवेयर अपडेट और स्पेयर पार्ट्स

विनिर्माण दोषों के खिलाफ स्टेशन और इसके आंतरिक मॉड्यूल पर दो साल की वारंटी।

फ़र्मवेयर अपडेट को बैकएंड के माध्यम से दूर से पुश किया जाता है; अधिकांश परिवर्तनों के लिए किसी साइट विज़िट की आवश्यकता नहीं है।

स्पेयर पार्ट्स - आरएफआईडी रीडर, एलसीडी पैनल, पावर बोर्ड - वारंटी मामलों के लिए 3-5 कार्य दिवसों के भीतर भेजे जाते हैं।

रिमोट डायग्नोस्टिक्स स्टेशन की ओसीपीपी स्थिति को पढ़ता है और कॉल पर आपके साथ लॉग इन करता है, जो ट्रक रोल के बिना अधिकांश समस्याओं का समाधान करता है।

इस परिवार के लिए पुर्जे मॉडल के उत्पादन छोड़ने के बाद पांच साल तक उपलब्ध रहते हैं - यदि आप लंबी अवधि के लिए किसी भवन में वायरिंग कर रहे हैं तो यह प्रासंगिक है।

गलत बनाम सही: एक साझा स्टेशन का संचालन

गलत: उस स्टेशन को स्थापित करना जहां पूरी दोपहर सीधी धूप एलसीडी पर पड़ती है। दाएं: छायांकित या उत्तरमुखी स्थिति स्क्रीन को पढ़ने योग्य और बॉक्स को ठंडा रखती है।

ग़लत: महीने के मध्य में 4जी सिम का डेटा ख़त्म हो जाना। दाएं: बैकएंड में एक कम-डेटा अलर्ट, फ़ॉलबैक लिंक के रूप में ईथरनेट के साथ।

गलत: एक साझा कार्ड को पूरी मंजिल पर सौंपना और बिल को हाथ से बांटना। दाएं: प्रति उपयोगकर्ता एक कार्ड इसलिए लेनदेन रिकॉर्ड बिल है।

गलत: मान लीजिए कि नेटवर्क आउटेज से चार्ज करना बंद हो जाता है। दाएं: ज्ञात कार्ड अभी भी स्थानीय सूची से काम करते हैं; लिंक वापस आने पर लेनदेन अपलोड हो जाते हैं।

गलत: कनेक्टर केबल को खाड़ी के फर्श पर खींचने देना। दाएं: एक केबल हुक या होल्डर, और पर्याप्त स्लैक ताकि ड्राइवर कभी भी केबल को न खींचे।

संपत्ति प्रबंधक अनुभव

कुआलालंपुर में 240-यूनिट अपार्टमेंट की प्रबंधन समिति ने तदर्थ चार्जिंग के बारे में निवासियों की दो साल की शिकायतों के बाद 2025 में छह स्टेशन स्थापित किए। कोषाध्यक्ष अब हर महीने प्रति निवासी kWh रिपोर्ट निर्यात करता है; उनकी एक शिकायत यह है कि बेसमेंट वाईफाई सिग्नल पहले कमजोर था, और सभी छह इकाइयों के व्यवस्थित होने से पहले समिति को एक ईथरनेट ड्रॉप चलाना पड़ा।

दुबई में एक कार्यालय के मकान मालिक ने 120 कर्मचारियों के लिए स्टेशन लगाए और कर्मचारियों और आगंतुकों के लिए अलग-अलग शुल्क निर्धारित किए। सुविधाओं के कर्मचारियों को यह पसंद है कि खोए हुए कार्ड को डैशबोर्ड से कुछ ही सेकंड में हटाया जा सकता है; उन्होंने ध्यान दिया कि एलसीडी इंटरफ़ेस केवल अंग्रेजी है, जिसे वे स्वीकार करते हैं लेकिन स्थानीयकरण चाहेंगे।

वारसॉ में एक होटल मालिक मेहमानों के लिए दो इकाइयाँ चलाता है और बिल रूम फोलियो से वसूलता है। उन्होंने ऑफ़लाइन व्यवहार की सराहना की जब भवन के इंटरनेट प्रदाता के पास दो दिन की कटौती थी - मेहमानों से अभी भी शुल्क लिया गया था, और लेनदेन बाद में बैकएंड में दिखाई दिए। वह केवल यही चाहते हैं कि आरएफआईडी स्टार्टर सेट में अधिक कार्ड शामिल हों।

साइट संचालकों से प्रश्न

प्रश्न: क्या इंटरनेट बंद होने पर स्टेशन काम करना बंद कर देता है?

उ: नहीं। ज्ञात कार्ड स्थानीय सूची से शुल्क लेते हैं, और कनेक्शन वापस आने पर लेनदेन संग्रहीत और अपलोड किए जाते हैं।

प्रश्न: कौन से चार्जिंग प्रबंधन प्लेटफ़ॉर्म इसके साथ काम करते हैं?

उत्तर: OCPP 1.6j बोलने वाला कोई भी प्लेटफ़ॉर्म; हम आपको एकीकरण चेकलिस्ट देते हैं और पहले कनेक्शन में मदद करते हैं।

प्रश्न: निवासियों को बिल कैसे मिलता है?

उ: प्रत्येक कार्ड बैकएंड में एक खाते से मैप होता है, जो सत्रों को चालान या आवंटन रिपोर्ट में बदल देता है।

प्रश्न: क्या अलग-अलग उपयोगकर्ता अलग-अलग कीमतें चुका सकते हैं?

उत्तर: हाँ. टैरिफ बैकएंड में प्रति कार्ड समूह के अनुसार कॉन्फ़िगर किए गए हैं, प्रति स्टेशन के लिए नहीं।

प्रश्न: कार्ड खो जाने या चोरी हो जाने पर क्या होता है?

ए: इसे बैकएंड में ब्लॉक करें; अगले कनेक्शन पर ब्लॉक स्टेशन की स्थानीय सूची के साथ सिंक्रनाइज़ हो जाता है।

प्रश्न: ऑफ़लाइन सूची में कितने कार्ड हो सकते हैं?

उ: स्थानीय प्राधिकरण सूची सैकड़ों कार्ड आईडी संग्रहीत करती है, जो किसी भी यथार्थवादी इमारत को कवर करती है।

प्रश्न: क्या एक अपार्टमेंट बिल्डिंग के लिए 3.5 किलोवाट पर्याप्त है?

उ: रात्रिकालीन निवासी चार्जिंग के लिए, हाँ; दिन के समय आगंतुकों को प्रतीक्षा करने की आवश्यकता हो सकती है, इसलिए कई साइटें एक या दो उच्च-शक्ति इकाइयों में मिश्रित होती हैं।

प्रश्न: साधारण आरएफआईडी वॉलबॉक्स से क्या अंतर है?

उत्तर: OCPP 1.6j एकीकरण, लेनदेन रिकॉर्ड, रिमोट कॉन्फ़िगरेशन, और मल्टी-प्लेटफ़ॉर्म स्वतंत्रता - एक साधारण बॉक्स में इनमें से कुछ भी नहीं है।
