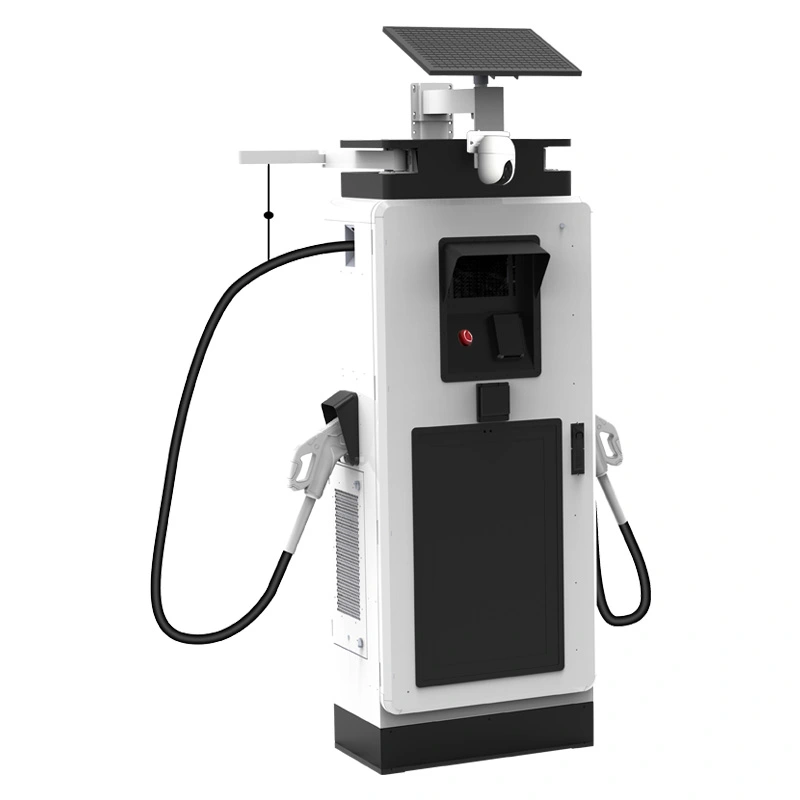

सार्वजनिक स्टेशनों के लिए डिजिटल डिस्प्ले के साथ 120 किलोवाट वाणिज्यिक डीसी ईवी चार्जर

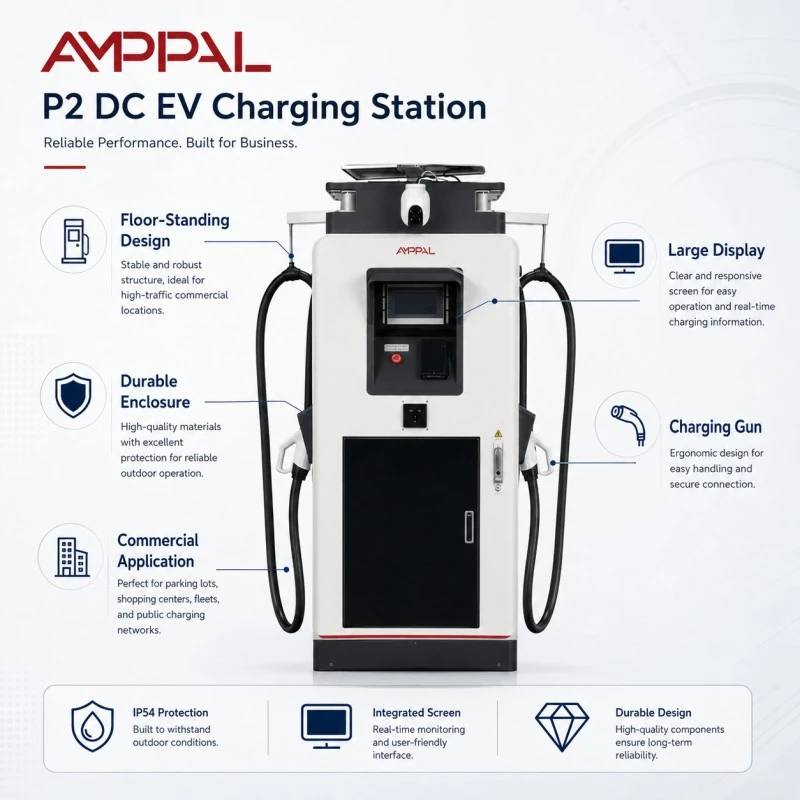

480V पैनल के लिए निर्मित: उत्तरी अमेरिकी वाणिज्यिक साइटों के लिए 120kW चार्जर

उत्तर अमेरिकी व्यावसायिक इमारतों को 480V तीन-चरण के लिए तार दिया गया है, और एक चार्जर जो इस तथ्य को नजरअंदाज करता है कि ट्रांसफार्मर बनाता है, उसके लिए किसी का बजट नहीं है। AF-DC-120-Y-B-M-4-H सीधे 45-65Hz पर AC480V±10% लेता है, इसलिए अधिकांश अमेरिकी और कनाडाई खुदरा, औद्योगिक और मिश्रित-उपयोग वाली साइटें इसे स्टेप-डाउन ट्रांसफार्मर जोड़े बिना मौजूदा पैनल से फीड कर सकती हैं।

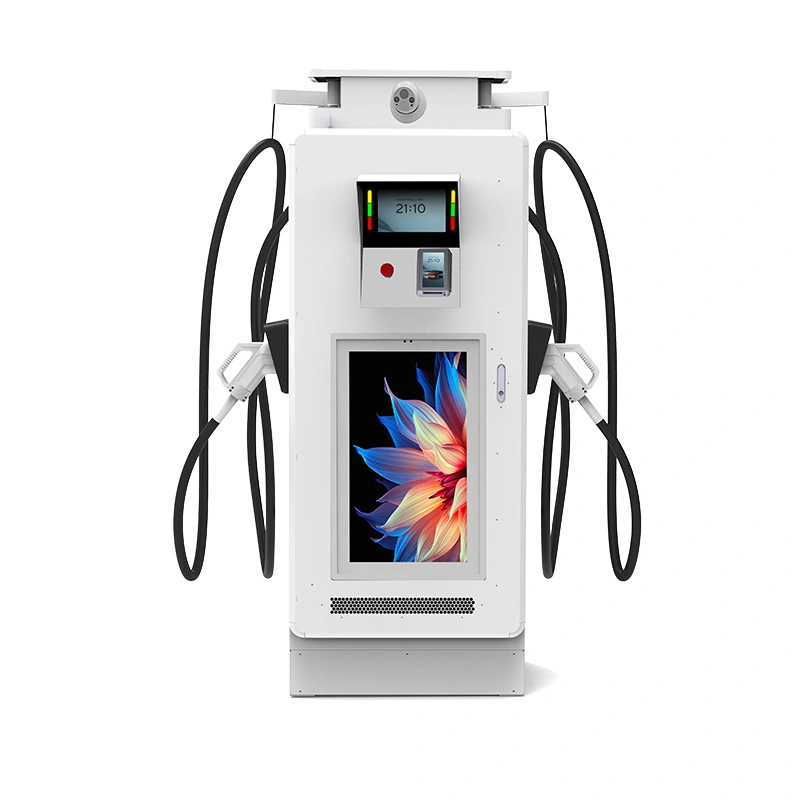

यह 60dB पर शोर को भी सीमित करता है - सामान्य डीसी कैबिनेट से लगभग 5dB कम - जो संपत्ति लाइनों, अपार्टमेंट-आसन्न लॉट और पूरी रात चलने वाले वाणिज्यिक जिलों में मायने रखता है। प्रावरणी पर 32-इंच 1920×1080 डिस्प्ले आपके मीडिया या ब्रांड सामग्री को संभालता है, लेकिन विद्युत कहानी वह है जो इस मॉडल को अलग बनाती है।

चरम दक्षता 95% पर बैठती है, संलग्नक IP54 है, और CCS1 आउटपुट 0-250A को कवर करता है। यह एक 120 किलोवाट की मशीन है जिसके लिए सेवा प्रवेश द्वार पर हाँ कहना आसान है, और डिस्प्ले समय के साथ इंस्टॉलेशन के हिस्से का भुगतान करता है।

प्रॉपर्टी लाइन पर 480V इनपुट और 60 डीबी सीलिंग का महत्व क्यों है

कोई स्टेप-डाउन ट्रांसफार्मर नहीं: 480V सेवा सीधे यूनिट को फीड करती है, जिससे लागत, फर्श की जगह और अतिरिक्त रूपांतरण चरण के नुकसान की बचत होती है।

45-65Hz वाइड-फ़्रीक्वेंसी इनपुट निर्माण चरणों के दौरान कमजोर उपयोगिता ग्रिड और जनरेटर पावर को सहन करता है, जो अस्थिर आपूर्ति वाली साइटों पर एक वास्तविक लाभ है।

60dB की छत - सामान्य बातचीत के स्तर के बारे में - पड़ोसियों और रात की पाली के कर्मचारियों को आरामदायक रखती है।

पंखे की गति प्लग-इन से पूरी गति से चलने के बजाय लोड और तापमान का अनुसरण करती है, जो 24 घंटे के चक्र में शोर और बर्बाद ऊर्जा दोनों को कम करती है।

थर्मल व्युत्पन्न 50°C ताप में इलेक्ट्रॉनिक्स की सुरक्षा करता है जबकि 120kW रेटिंग सामान्य परिस्थितियों में ईमानदारी से कायम रहती है।

32 इंच का डिस्प्ले अभी भी अपना मीडिया कार्य - विज्ञापन, स्टेशन जानकारी, या आपका ब्रांड लूप - उसी दूरस्थ सामग्री पोर्टल के माध्यम से करता है।

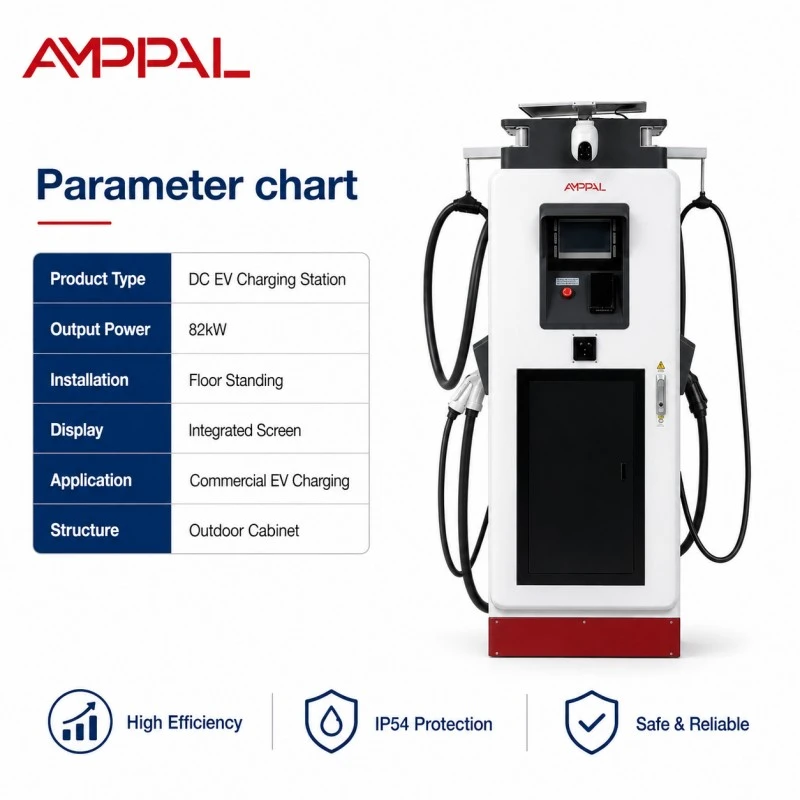

तकनीकी निर्देश

AF-DC-120-Y-B-M-4-H का फ़ैक्टरी विनिर्देश बिल्कुल वैसा ही है जैसा भेजा गया था।

ऐसी साइटें जिन्हें तेज़ दृश्यता और शांत रातें दोनों की आवश्यकता होती है

मिश्रित उपयोग विकास: ऊपर के अपार्टमेंट के साथ सड़क स्तर पर खुदरा बिक्री - शोर की शिकायत पैदा किए बिना चार्जर पूरी रात चलता है।

यूएस और कनाडाई खुदरा शृंखलाएं: 480V पैनल पहले से ही साइट पर हैं, इसलिए इकाई मौजूदा सेवा पर आ जाती है।

कार्यालय और होटल पार्किंग गैरेज: 120 किलोवाट पर 20-40 मिनट के सत्र पूरे कार्य दिवस के दौरान स्टालों को बदल देते हैं।

आवासीय ब्लॉकों के पास नगरपालिका स्थल: मंद स्क्रीन और 60 डीबी छत रात भर के सत्र में भी साइट को पड़ोसियों के अनुकूल बनाए रखती है।

औद्योगिक 480V सेवाओं पर फ्लीट डिपो: एक पैनल चार्जर और मौजूदा दुकान उपकरण को फीड करता है।

कन्वेंशन सेंटर और इवेंट स्थल: डिस्प्ले शो के दौरान प्रायोजक संदेश भेजता है, और 120 किलोवाट सत्रों के बीच कारों को घुमाता है।

मशीन 480V को DC में कैसे परिवर्तित करती है - बिना ह्यूम के

इनपुट चरण AC480V तीन-चरण को एक मध्यवर्ती डीसी बस पर सुधारता है, फिर उच्च-आवृत्ति कन्वर्टर्स वाहन द्वारा अनुरोधित वोल्टेज तक बिजली को नीचे ले जाते हैं। वाइड-बैंडगैप स्विचिंग मॉड्यूल के कारण यूनिट इस इनपुट वोल्टेज पर 95% शिखर दक्षता रखती है, जो सुनने में जितना कठिन लगता है उससे कहीं अधिक कठिन है - उच्च इनपुट वोल्टेज स्विचिंग मार्जिन को कसते हैं।

शोर की कहानी शीतलन के बारे में है, रूपांतरण के बारे में नहीं। पंखे तापमान-नियंत्रित होते हैं और अधिकांश समय आंशिक गति से चलते हैं; केवल निरंतर भारी भार ही उन्हें पूर्ण आरपीएम की ओर धकेलता है। यह 60dB इकाई और इस वर्ग में सामान्य 65dB कैबिनेट के बीच व्यावहारिक अंतर है।

OCPP 1.6/2.0 सत्र डेटा, रिमोट डायग्नोस्टिक्स और फर्मवेयर अपडेट प्रदान करता है, जबकि डिस्प्ले अपनी सामग्री फ़ीड चलाता है। दोनों सिस्टम आपके बैकएंड में एक स्टेशन रिकॉर्ड में रिपोर्ट करते हैं।

परीक्षण जो 60 डीबी दावे और विद्युत सुरक्षा चिह्नों का समर्थन करता है

पूर्ण भार के तहत ध्वनि दबाव को कैबिनेट से 1 मीटर पर मापा जाता है और यूनिट परीक्षण रिपोर्ट में दर्ज किया जाता है, इसलिए 60 डीबी का आंकड़ा सत्यापन योग्य है, ब्रोशर का अनुमान नहीं है।

सीई और टीयूवी प्रकार का अनुमोदन पूरी इकाई को कवर करता है; निर्यात फ़ाइलों के लिए यूएल और सीबी विद्युत रिपोर्ट उपलब्ध हैं।

बाड़े और डिस्प्ले बेज़ल सील पर 96 घंटे का नमक-स्प्रे परीक्षण।

पूरे 45-65Hz बैंड में AC480V इनपुट चरण पर इन्सुलेशन और सर्ज परीक्षण।

48 घंटे का फुल-लोड बर्न-इन सीरियल नंबर के विरुद्ध शोर, तापमान और विद्युत रीडिंग को लॉग करता है।

मॉड्यूल को -30°C से +55°C तक रेट किया गया है; पूरी इकाई -25°C से +50°C के लिए निर्दिष्ट है।

कॉइल से क्रेट तक: 480V-रेडी कैबिनेट बनाना

चरण 1. स्टील कॉइल्स को FANUC लाइनों पर लेजर-कट और रोबोट-वेल्ड किया जाता है।

चरण 2. TRUMPF प्रेस ब्रेक पैनल बनाते हैं; पाउडर कोट और इलाज का पालन करें।

चरण 3. 480V इनपुट चरण - संपर्ककर्ता और सर्ज अरेस्टर - को टॉर्क नियंत्रण के साथ एसी लाइन पर तार दिया जाता है।

चरण 4. रेक्टिफायर मॉड्यूल और डिस्प्ले सब-असेंबली को डीसी लाइन पर फिट किया जाता है।

चरण 5. कूलिंग असेंबली, पंखे, नलिकाएं और तापमान सेंसर स्थापित और सील कर दिए गए हैं।

चरण 6. 120 किलोवाट पर पूर्ण-लोड परीक्षण प्रति यूनिट दक्षता, पावर फैक्टर और शोर रिकॉर्ड करता है।

चरण 7. चार्जिंग सत्र और स्क्रीन प्लेबैक एक साथ 48 घंटे का बर्न-इन चक्र।

चरण 8. अंतिम निरीक्षण और क्रेटिंग; संयंत्र ने 2024 तक दस लाख से अधिक इकाइयों का निर्यात किया है।

120kW डिस्प्ले यूनिट का आपके सेवा प्रवेश से मिलान

इस इकाई को तब निर्दिष्ट करें जब आपकी साइट 480V वाणिज्यिक सेवा के साथ उत्तरी अमेरिका में हो, या 480V तीन-चरण पर चलने वाले किसी बाज़ार में हो। 120 किलोवाट एक व्यावहारिक मध्यम वर्ग है: अधिकांश यात्री ईवी के लिए 25-45 मिनट में पूर्ण चार्ज, 160 किलोवाट से अधिक कैबिनेट की फीडर मांग के बिना। यह आपको विद्युत स्थापना को जटिल किए बिना स्क्रीन के माध्यम से राजस्व का दूसरा स्रोत भी देता है।

इसे केवल 208V या 230/400V सेवा वाली साइट के लिए न खरीदें। यह इनपुट वैरिएंट 480V पर तय किया गया है, और एक ट्रांसफार्मर जोड़ने से पूरा बिंदु विफल हो जाता है - यदि यह आपका ग्रिड है तो 380V वैरिएंट के लिए हमसे पूछें।

और यदि साइट में फोरकोर्ट के ठीक ऊपर शयनकक्ष हैं, तो बजट यथार्थवादी रखें: रात में घर के अंदर 60 डीबी की ध्वनि भी सुनाई देती है। पड़ोसियों द्वारा पहली शिकायत दर्ज कराने से पहले ध्वनि अवरोधक या रात्रि पावर-कैप शेड्यूल की योजना बनाएं।

AMPPAL क्या पेशकश करता है जो स्थानीय वितरक नहीं करते

कोटेशन पैकेज में सीई, टीयूवी, यूएल और सीबी प्रमाणपत्रों के साथ युएकिंग से फैक्टरी-प्रत्यक्ष मूल्य निर्धारण।

अनुमोदन प्राप्त करने के बाद 15-20 कार्य दिवसों में डिलीवरी; एक कंटेनर से MOQ.

OEM/ODM: कैबिनेट पर और डिस्प्ले बूट स्क्रीन पर आपका ब्रांड।

हम स्वयं 200 से अधिक स्टेशनों का संचालन करते हैं, इसलिए क्षेत्र से इंजीनियरिंग फीडबैक डिजाइन में वापस आ जाता है।

अतिरिक्त पैनल और मॉड्यूल के साथ 2 साल की वारंटी 5 कार्य दिवसों के भीतर क्रॉस-शिप कर दी जाएगी।

यूएस जॉब साइट के लिए 120 किलोवाट यूनिट की पैकिंग और शिपिंग

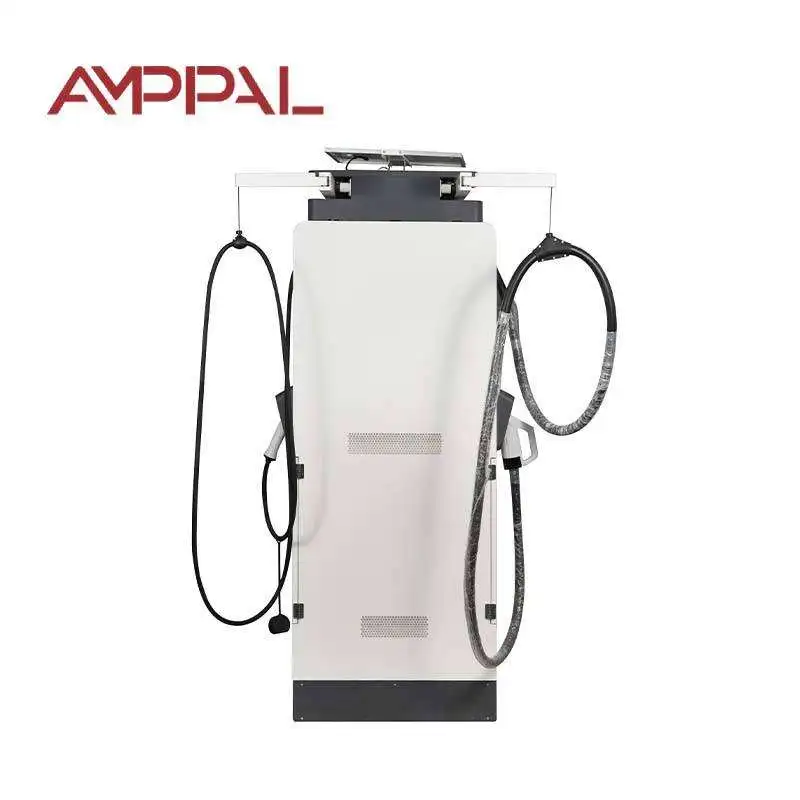

कैबिनेट 1800 × 750 × 690 मिमी बॉडी के आकार के स्टील-फ़्रेम वाले टोकरे में सीधा खड़ा होता है। डिस्प्ले फोम और प्लाईवुड से ढका हुआ है, और CCS1 असेंबली एक गद्देदार आंतरिक बॉक्स में है।

बक्सों में कांटा जेब और चार उठाने वाले बिंदु होते हैं; क्रेट प्लान कोटेशन के साथ जाता है ताकि आपका फ्रेट फारवर्डर बंदरगाह से साइट तक ट्रक की योजना बना सके। इकाई हर समय सीधी यात्रा करती है, जिससे आंतरिक बस बार और डिस्प्ले सील बरकरार रहती है।

शर्तें यूएस या कनाडाई बंदरगाह के लिए एफओबी निंगबो या सीआईएफ हैं। चालान, पैकिंग सूची, लदान बिल, मूल प्रमाण पत्र और परीक्षण रिपोर्ट लोडिंग के 3 कार्य दिवसों के भीतर जारी किए जाते हैं।

यूनिट उतरने के बाद वारंटी, पुर्जे और समर्थन

मॉड्यूल, कंट्रोलर, डिस्प्ले और कूलिंग को कवर करने वाली 2 साल की मानक वारंटी।

स्टॉक में अतिरिक्त पावर मॉड्यूल और पैनल; 5 कार्य दिवसों के भीतर क्रॉस-शिप एक्सचेंज।

दोषों, फ़र्मवेयर और पंखे के व्यवहार के लिए दूरस्थ OCPP निदान।

पहली बार इंस्टॉल करने वालों के लिए वीडियो कॉल द्वारा कमीशनिंग समर्थन।

फिल्टर, पंखे और टॉर्क जांच को कवर करने वाली एक त्रैमासिक रखरखाव चेकलिस्ट।

480V साइटों और मिश्रित-उपयोग वाले पड़ोस के लिए इंस्टॉलेशन नोट्स

गलत: यूनिट को 208V पैनल से फीड करना और पूरी शक्ति की उम्मीद करना। दाएं: सेवा प्रवेश द्वार पर AC480V±10% तीन-चरण प्रदान करें।

ग़लत: यह मान लेना कि इकाई केवल 50 हर्ट्ज़ है। दाएं: यह 45-65 हर्ट्ज स्वीकार करता है, लेकिन सक्रिय करने से पहले नेमप्लेट पर स्थानीय आवृत्ति की पुष्टि करता है।

ग़लत: कैबिनेट को दीवार के सामने इस तरह रखना कि पंखे एक कोने की ओर हों। दाएं: इंस्टॉलेशन मैनुअल में दिखाए गए क्लीयरेंस को बनाए रखें ताकि पंखे का नियंत्रण डिज़ाइन के अनुसार काम कर सके।

ग़लत: गर्म दिन के बाद पंखे को तेज़ गति पर चलाने के लिए बाध्य करना। दाएं: नियंत्रक को उन्हें नीचे गिराने दें; मजबूर गति केवल शक्ति बर्बाद करती है और शोर बढ़ाती है।

गलत: साझा सेवा पर चरण संतुलन की अनदेखी करना। दाएं: चालू करने से पहले एक इलेक्ट्रीशियन से तीन चरणों में लोडिंग की पुष्टि करने को कहें।

डेसिबल की परवाह करने वाले ऑपरेटरों से प्रतिक्रिया

ह्यूस्टन, टेक्सास, संयुक्त राज्य अमेरिका में एक ठेकेदार ने 2025 की शुरुआत में एक रिटेल प्लाजा में दो इकाइयाँ स्थापित कीं। संपत्ति प्रबंधक की मुख्य चिंता अगले दरवाजे के अपार्टमेंट ब्लॉक से आने वाला शोर था; तीन महीने के बाद एकमात्र दर्ज की गई शिकायत रात 11 बजे स्क्रीन की चमक को लेकर थी, जिसे उसी सप्ताह रात के शेड्यूल में तय किया गया था। तब से चार्जिंग पक्ष को सेवा कॉल की आवश्यकता नहीं पड़ी है।

टोरंटो, कनाडा में एक शॉपिंग सेंटर का मालिक मॉल के 480V पैनल से इकाइयों को फीड करता है और ट्रांसफार्मर की लागत पूरी तरह से बचा लेता है। इलेक्ट्रीशियन ने कमीशनिंग के समय चरण लोडिंग की पुष्टि की; उनकी एकमात्र शिकायत यह है कि डिस्प्ले टेम्प्लेट को सीखने में थोड़ा समय लगा, जबकि चार्जिंग पक्ष आठ महीने से साफ चल रहा है।

सिएटल, संयुक्त राज्य अमेरिका में एक डेवलपर ने एक इकाई को मिश्रित उपयोग वाले गैरेज में रखा जहां खुदरा किरायेदार विज्ञापन स्क्रीन चाहता था। किरायेदार ने अपने शोर अध्ययन में 60 डीबी सीमा की रिपोर्ट की है और अब दो और संपत्तियों के लिए इकाइयों की योजना बना रहा है; छोटी सी शिकायत यह है कि CCS1 केबल सर्दियों की ठंड में अपेक्षा से अधिक सख्त महसूस होती है, जो केबल जैकेट का मामला है, चार्जर की खराबी का नहीं।

अक्सर पूछे जाने वाले प्रश्न: 480V इनपुट, शोर सीमा और 120kW आउटपुट

प्रश्न: क्या यह इकाई 380V यूरोपीय शक्ति पर चल सकती है?

उत्तर: नहीं, यह वैरिएंट AC480V±10% पर निर्धारित है। यदि आपका ग्रिड 230/400V है तो 380V संस्करण के लिए पूछें।

प्रश्न: 60dB वास्तव में कितना तेज़ है?

उत्तर: सामान्य बातचीत के स्तर के बारे में, पूर्ण भार के तहत कैबिनेट से 1 मीटर की दूरी पर मापा जाता है।

प्रश्न: क्या रात में शोर और भी बदतर हो जाता है?

ए: केवल अगर भार और गर्मी इसकी मांग करती है; पंखे की गति तापमान का अनुसरण करती है, घड़ी का नहीं।

प्रश्न: 120kW इकाई को 480V पर किस आकार के फीडर की आवश्यकता होती है?

ए: मार्जिन से पहले पूर्ण लोड पर लगभग 150ए प्रति चरण; आपके इंजीनियर को ब्रेकर को आक्रमण और भविष्य में जोड़ने के लिए हेडरूम के साथ आकार देना चाहिए।

प्रश्न: क्या 32 इंच की स्क्रीन शोर बढ़ाती है?

उत्तर: नहीं, पैनल निष्क्रिय रूप से ठंडा होता है और किसी भी समय पूरी तरह से शांत रहता है।

प्रश्न: क्या ट्रांसफार्मर की आवश्यकता है?

उ: यदि आपकी साइट में 480V तीन-चरण है तो नहीं; यूनिट को ऐसी सेवा से सीधे जुड़ने के लिए डिज़ाइन किया गया है।

प्रश्न: वारंटी में क्या शामिल है?

ए: 2 साल का मानक, पावर स्टेज, डिस्प्ले और कूलिंग सिस्टम को कवर करता है।

प्रश्न: क्या हम इसे कनाडा में स्थापित कर सकते हैं?

उत्तर: हां, 480V वहां मानक है, और प्रमाणन दस्तावेज़ यूनिट के साथ भेजे जाते हैं।
