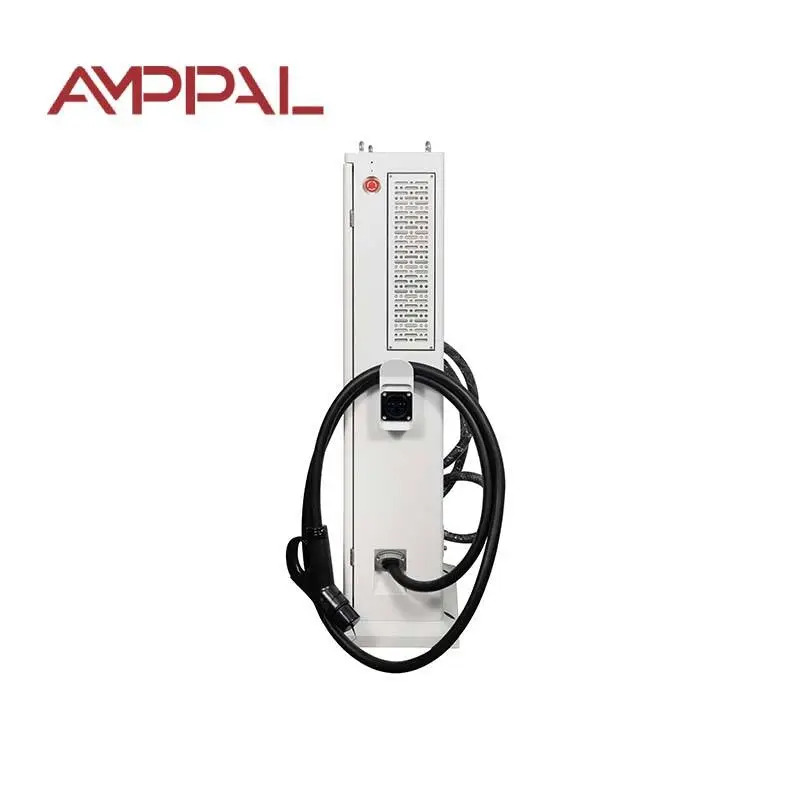

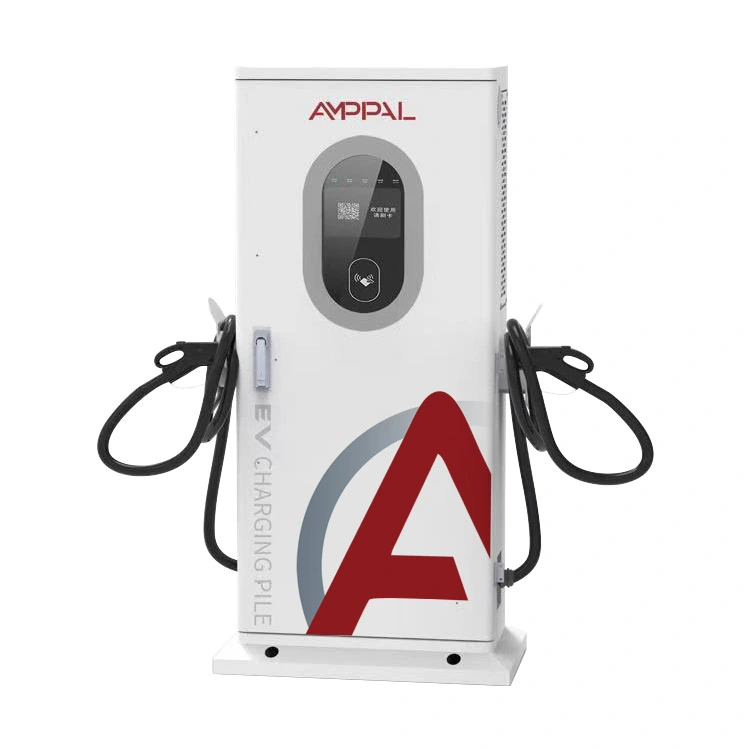

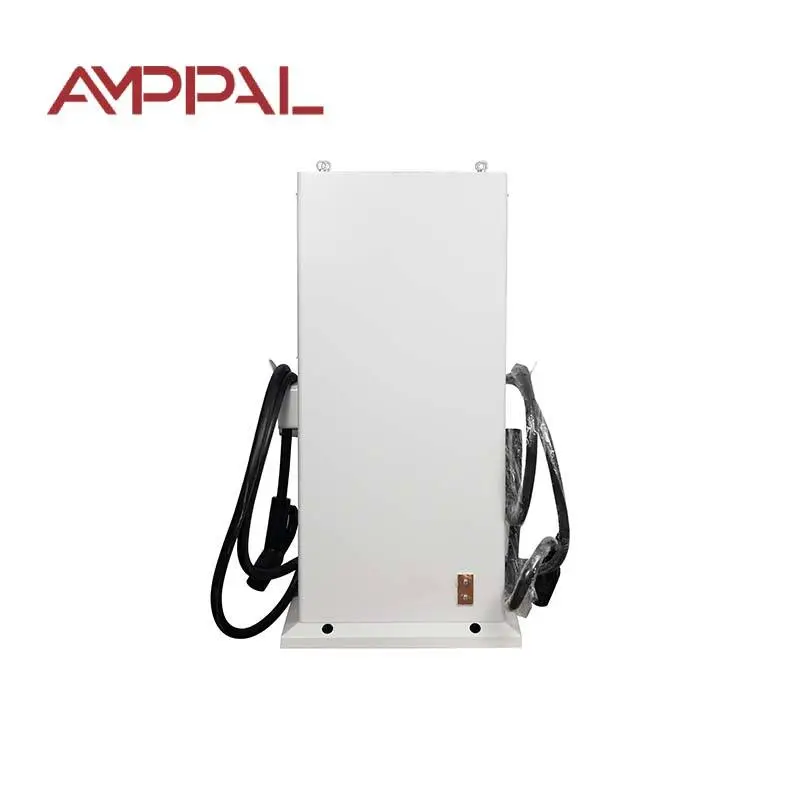

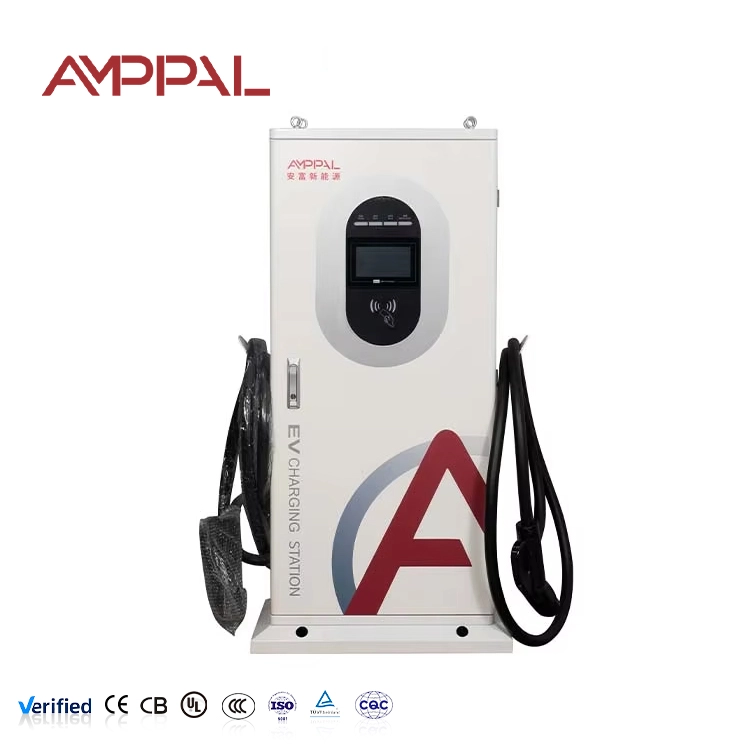

रिटेल पार्किंग के लिए 20 किलोवाट कॉम्पैक्ट इंटीग्रेटेड डीसी ईवी चार्जिंग स्टेशन

अजनबियों द्वारा उपयोग के लिए बनाया गया एक चार्जिंग पोस्ट

जो चार्जर काम करता है और जो चार्जर जनता बिना सहायता के उपयोग कर सकती है, उनमें अंतर है। AF-DC-020-Y-B-O-3 हमारी दूसरी समस्या का उत्तर है। इसके आधार पर इसकी ऊंचाई 1517 मिमी है, जो 7 इंच की रंगीन स्क्रीन को अपनी कार के पास खड़े किसी व्यक्ति के लिए प्राकृतिक आंखों के स्तर पर रखता है, और बंदूक पिस्तौलदान कमर की ऊंचाई पर रखता है जहां एक वयस्क डीसी केबल को आराम से उठा सकता है।

स्क्रीन वह जगह है जहां डिज़ाइन का अधिकांश प्रयास किया गया। सत्र की स्थिति, वितरित ऊर्जा, बीता हुआ समय, वर्तमान टैरिफ और शेष अनुमान सभी एक पृष्ठ पर हैं - कोई मेनू डाइविंग नहीं। जब कुछ गलत होता है, तो संदेश बताता है कि गलती कोड प्रदर्शित करने के बजाय क्या करना चाहिए, जिसका रात के ग्यारह बजे ड्राइवर के लिए कोई मतलब नहीं है।

पदचिह्न जानबूझकर संकीर्ण है. 650 × 300 मिमी पर पोस्ट अंतरिक्ष में घुसपैठ किए बिना एक मानक पार्किंग बे के शीर्ष पर फिट बैठता है, जो आमतौर पर ऑपरेटरों को दीवार पर चढ़ने के लिए मजबूर करता है।

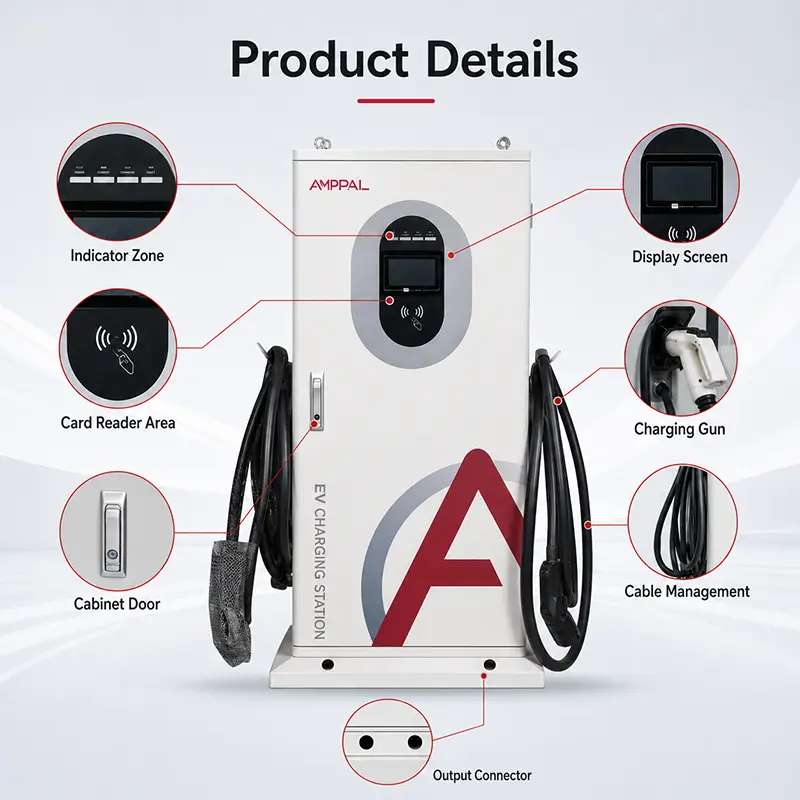

विवरण जो समर्थन कॉल को कम करते हैं

1200 मिमी आँख की ऊंचाई पर 7 इंच की रंगीन टच स्क्रीन: बिना झुके खड़े होकर पढ़ने योग्य, और पुराने ड्राइवरों के लिए पर्याप्त बड़ी।

तीन प्रारंभ विधियाँ - आरएफआईडी कार्ड, क्यूआर स्कैन, पिन कोड। जब फ़ोन में कोई सिग्नल नहीं होता, तब भी कार्ड काम करता है। जब ड्राइवर के पास कोई कार्ड नहीं है, तब भी क्यूआर काम करता है।

चार चार्जिंग मोड: ऑटो फुल चार्ज, निश्चित पावर, निश्चित मात्रा और निश्चित समय। बीस मिनट वाला ड्राइवर समय का चयन करता है; बजट वाला व्यक्ति राशि का चयन करता है।

केबल होल्स्टर और हुक कार्यशील ऊंचाई पर: क्षतिग्रस्त बंदूकों का सबसे बड़ा कारण ड्राइवरों द्वारा उन्हें कंक्रीट पर गिराना है क्योंकि होल्स्टर अजीब है।

200-1000VDC में 0-100A: हमारे बड़े कैबिनेट के समान वोल्टेज विंडो, इसलिए 800V प्लेटफ़ॉर्म होने के कारण किसी भी वाहन को दूर नहीं किया जाता है।

IP54 संलग्नक को -25°C से +50°C तक रेट किया गया है, इलेक्ट्रॉनिक्स डिब्बे को केबल प्रविष्टि से अलग से सील किया गया है।

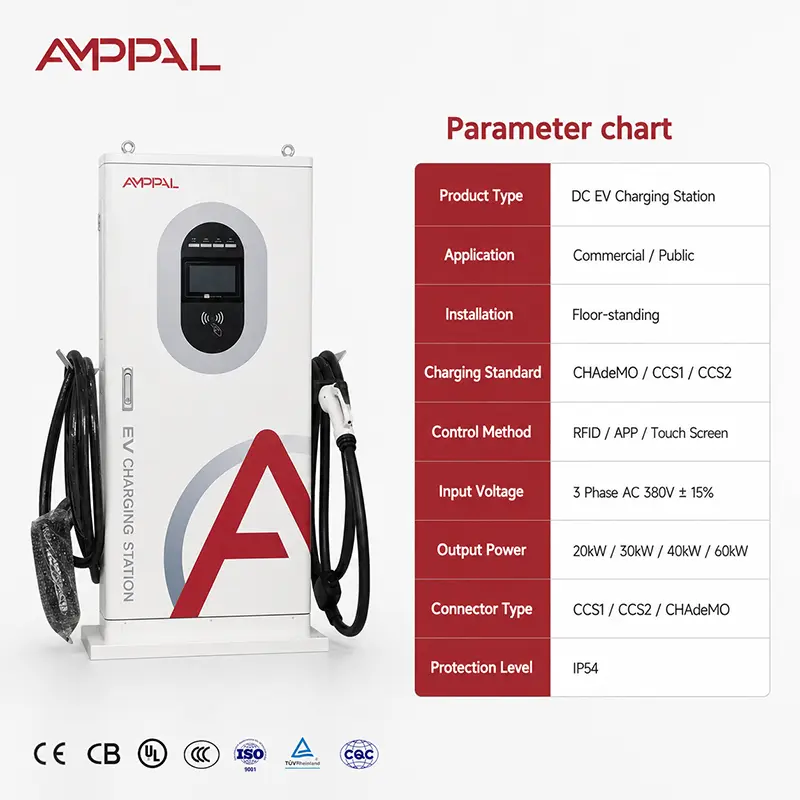

तकनीकी निर्देश

जहां यह पोस्ट सबसे अच्छा काम करती है

नगरपालिका ऑन-स्ट्रीट पार्किंग: खाड़ी के शीर्ष पर एक संकीर्ण चौकी वह है जिसे अधिकांश शहर के अधिकारी मंजूरी देंगे, जहां एक विस्तृत कैबिनेट फुटपाथ मंजूरी नियम को विफल कर देती है।

होटल और रेस्तरां कार पार्क: मेहमान रिसेप्शन से मदद मांगे बिना स्वयं सेवा करते हैं, जो किसी भी सार्वजनिक इकाई का व्यावहारिक परीक्षण है।

छोटे खुदरा पार्क: 20 किलोवाट 60-90 मिनट की दुकान के लिए उपयुक्त है, और पोस्ट स्टोरफ्रंट के बगल में औद्योगिक के बजाय जानबूझकर दिखता है।

साझा बे के साथ आवासीय परिसर: पिन एक्सेस एक प्रबंधन कार्यालय को आरएफआईडी कार्ड प्रणाली का प्रबंधन किए बिना कोड जारी करने की सुविधा देता है।

कार्यस्थल आगंतुक पार्किंग: क्यूआर प्रारंभ का मतलब है कि कंपनी कार्ड योजना में नामांकित हुए बिना आगंतुक शुल्क लेता है।

क्या होता है जब कोई ड्राइवर प्लग इन करता है

अनुक्रम निश्चित है और इसमें कुछ सेकंड लगते हैं। पोस्ट कनेक्टर का पता लगाता है, पुष्टि करता है कि लॉक लगा हुआ है, फिर डीसी साइड पर एक इन्सुलेशन परीक्षण चलाता है जबकि संपर्ककर्ता खुले रहते हैं। यदि इन्सुलेशन सीमा से नीचे है - एक गीला कनेक्टर, एक क्षतिग्रस्त केबल - तो यह वहीं रुक जाता है और ड्राइवर को फिर से कनेक्ट करने के लिए कहता है।

उसे पास करते हुए, पोस्ट और वाहन विनिमय पैरामीटर। बीएमएस लक्ष्य वोल्टेज और अधिकतम स्वीकार्य धारा बताता है; पोस्ट पुष्टि करती है कि यह क्या आपूर्ति कर सकता है और तेज़ी से आगे बढ़ना शुरू कर देता है। इस बिंदु से वाहन करंट के नियंत्रण में है, यही कारण है कि समान पोस्ट पर दो कारें बहुत अलग दरों पर चार्ज हो सकती हैं।

सत्र समाप्त होने पर ड्राइवर द्वारा चयनित चार मोड में से जो भी मोड नियंत्रित होता है। ऑटो तब तक चलता है जब तक बीएमएस स्टॉप नहीं कहता। निश्चित मात्रा, निश्चित शक्ति और निश्चित समय अपनी स्थिति पर समाप्त होते हैं, और पोस्ट स्क्रीन पर कारण बताता है ताकि कोई गलती न मान ले।

अनुपालन और लाइन परीक्षण

EN IEC 61851-1:2019 और EN IEC 61851-23:2014, प्रत्येक पोस्ट के साथ CE घोषणा और क्रमबद्ध परीक्षण रिपोर्ट भेजी जाती है।

पूर्ण -25°C से +50°C ऑपरेटिंग रेंज में पठनीयता और प्रतिक्रिया के लिए स्क्रीन और टच लेयर का परीक्षण किया गया; ठंड के मौसम में स्पर्श विफलता सार्वजनिक इकाइयों पर एक आम शिकायत है।

100% इन्सुलेशन प्रतिरोध और ढांकता हुआ शक्ति परीक्षण।

उत्पादन नमूनों पर गन और होल्स्टर मैकेनिकल साइक्लिंग - होल्स्टर स्वयं-सेवा उपकरण पर एक पहनने का बिंदु है।

IP54 सत्यापन और बाड़े और आधार पर 96 घंटे का नमक स्प्रे।

पैकिंग से पहले थर्मल लॉगिंग के साथ फुल-लोड रन-इन।

पोस्ट कैसे बनाई जाती है

1. मॉड्यूल, स्क्रीन असेंबली, रीडर, कॉन्टैक्टर और केबल सेट का आने वाला निरीक्षण।

2. सीएनसी छिद्रण और स्तंभ और बेस पैनल का निर्माण; बेस फ्लैंज ज्यामिति यह निर्धारित करती है कि एंकरिंग के बाद पोस्ट कैसे सही रहेगी।

3. स्तंभ से आधार तक रोबोटिक वेल्डिंग, दृश्यमान सतहों पर सीम ग्राउंड फ्लश।

4. पूर्व-उपचार और इलेक्ट्रोस्टैटिक पाउडर कोटिंग; सार्वजनिक-सामना करने वाले उपकरण को एक अतिरिक्त कोटिंग मोटाई की जांच मिलती है।

5. पावर असेंबली - मॉड्यूल, बसबार और आंतरिक वायरिंग, सभी पावर टर्मिनल टॉर्कयुक्त और गवाह-चिह्नित।

6. एचएमआई और एक्सेस हार्डवेयर फिट: स्क्रीन, कार्ड रीडर, क्यूआर कैमरा विंडो और कीपैड, प्रत्येक फ़ंक्शन का परीक्षण किया गया।

7. फ़र्मवेयर लोड, सेंसर कैलिब्रेशन, और सभी चार चार्जिंग मोड को कवर करने वाला एक स्क्रिप्टेड यूजर-इंटरफ़ेस परीक्षण।

8. फुल-लोड रन-इन, सुरक्षा बैटरी, आईपी जांच, फिर निर्यात के लिए तैयार।

क्या सार्वजनिक पोस्ट के लिए 20 किलोवाट सही शक्ति है?

पावर का मिलान इस बात से करें कि कार वास्तव में कितनी देर तक पार्क की गई है, न कि इस बात से कि टेंडर दस्तावेज़ में क्या प्रभावशाली लगता है।

20kW पर एक ड्राइवर को लगभग 20kWh प्रति घंटा - लगभग 100-120 किमी की रेंज प्राप्त होती है। खरीदारी यात्रा, भोजन या कार्यालय यात्रा के लिए यह पूरी तरह से पर्याप्त है, और पोस्ट खरीदने में कम लागत और कनेक्ट करने में कम खर्च होता है।

यदि आपके डिब्बे चालीस मिनट से कम समय में पलट जाते हैं, या यदि ड्राइवर जल्दी निकलने की उम्मीद में आते हैं, तो यह गलत उत्पाद है और हम अभी ऐसा कहना चाहेंगे: 60 किलोवाट या 120 किलोवाट कैबिनेट को देखें। समान रूप से, यदि साइट पूरी तरह से रात्रिकालीन आवासीय पार्किंग है, तो एसी पोस्ट उन्हीं ड्राइवरों को काफी कम पैसे में सेवा प्रदान करेंगे।

समान शक्ति वाले वॉल बॉक्स से इसकी तुलना कैसे की जाती है

प्लेसमेंट की स्वतंत्रता: एक पोस्ट साइट पर कहीं भी बे हेड पर जाती है। एक दीवार बॉक्स के लिए सही जगह पर एक दीवार की आवश्यकता होती है, जो अक्सर खुले कार पार्क में मौजूद नहीं होती है।

सार्वजनिक प्रस्तुति: बड़ी स्क्रीन के साथ एक तैयार पोस्ट को जानबूझकर बुनियादी ढांचे के रूप में पढ़ा जाता है; ड्राइवर इस पर दीवार पर लगे एक बक्से से अधिक भरोसा करते हैं और यह उपयोग में दिखता है।

स्क्रीन का आकार: दीवार पर लगे 20 किलोवाट पर 4.3 इंच के मुकाबले यहां 7 इंच का रंग है। अप्राप्य सार्वजनिक उपयोग के लिए बड़ी स्क्रीन सार्थक है।

स्थापना: एक पोस्ट के लिए एक छोटी नींव और नीचे से केबल प्रविष्टि की आवश्यकता होती है; एक दीवार बॉक्स नहीं है. उस जमीनी कार्य के लिए बजट.

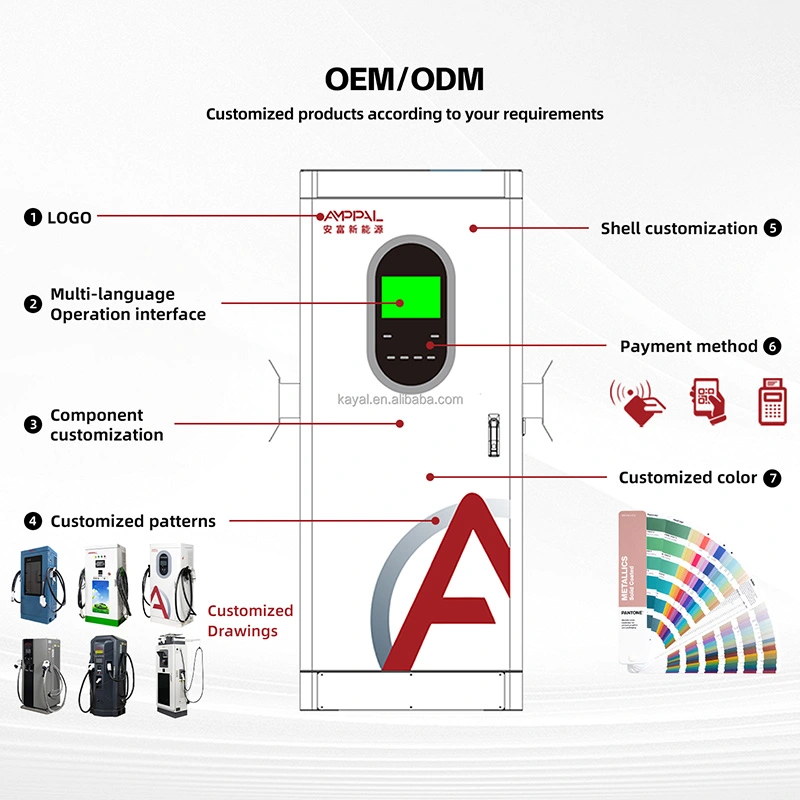

वाणिज्यिक शर्तें दोनों में समान हैं: MOQ 1 इकाई मानक, 15-20 कार्य दिवस, दो साल की वारंटी, 50 इकाइयों से कस्टम ब्रांडिंग।

क्रेटिंग और डिलिवरी

पोस्ट लगभग 1620 × 750 × 420 मिमी के एक प्लाईवुड टोकरे में सीधे भेजे जाते हैं, कुल वजन लगभग 85 किलोग्राम, स्क्रीन फेस पर फोम सुरक्षा के साथ और बंदूक को एक ही टोकरे में अलग से पैक किया जाता है।

छह बक्से एक मानक निर्यात फूस विन्यास में फिट होते हैं; 20 फुट का कंटेनर लगभग 48 पोस्ट लेता है और 40 फुट ऊंचा क्यूब लगभग 100 पोस्ट लेता है, यह इस पर निर्भर करता है कि ऑर्डर के साथ एंकर किट भेजे जाते हैं या नहीं।

अधिकांश यूरोपीय और खाड़ी गंतव्यों के लिए उपलब्ध शर्तें EXW, FOB Ningbo या शंघाई, CIF और DDP हैं। एंकर बोल्ट किट और इंस्टॉलेशन टेम्प्लेट बिना किसी शुल्क के सामान के साथ भेजे जाते हैं। दस्तावेज़ीकरण में चालान, पैकिंग सूची, सीई घोषणा, क्रमबद्ध परीक्षण रिपोर्ट और नींव चित्र शामिल हैं।

सेवा और उपभोग्य वस्तुएं

पावर मॉड्यूल, स्क्रीन, रीडर, कॉन्टैक्टर और केबल असेंबली पर दो साल की वारंटी।

चार्जिंग गन और केबल को फ़ील्ड-रिप्लेसेबल माना जाता है; दो अतिरिक्त बंदूक असेंबलियों का भंडारण करने वाला एक वितरक एक दिन के भीतर सबसे आम सार्वजनिक-स्थल क्षति को हल कर सकता है।

ओसीपीपी पर रिमोट डायग्नोस्टिक्स जहां कनेक्टेड है, जिसमें स्क्रीन और रीडर स्थिति भी शामिल है।

पुष्टिकरण के 48 घंटों के भीतर, कूरियर द्वारा 3-5 कार्य दिवसों में पुर्जे भेज दिए जाते हैं।

अनुशंसित सेवा अंतराल: सार्वजनिक साइटों पर छह महीने - फिल्टर साफ, बंदूक और होल्स्टर निरीक्षण, गैसकेट जांच, स्क्रीन सतह जांच।

सार्वजनिक साइटों पर क्या गलत होता है

गलत: सीधे दोपहर के सूरज की ओर मुख करके पोस्ट स्थापित करना। दाएं: स्क्रीन को कम धूप से दूर रखें, या उच्च-चमक वाले डिस्प्ले विकल्प को फिट करें। अपठनीय स्क्रीन धीमी चार्जिंग की तुलना में अधिक शिकायतें उत्पन्न करती हैं।

गलत: एक पतली सतह वाले स्लैब से जुड़ना। दाएं: आपूर्ति की गई ड्राइंग में उचित आधार डालें। गाड़ियाँ पलटने से खम्भे टूट जाते हैं और आधार वह भार उठा लेता है।

ग़लत: खाड़ी के सामने व्हील स्टॉप या बोलार्ड को छोड़ना। दाएँ: एक फिट। प्रतिस्थापन कॉलम के मुकाबले लागत मामूली है।

गलत: क्यूआर कोड स्टिकर को फीका छोड़ देना। दाएं: प्रत्येक सेवा विज़िट पर इसकी जांच करें - एक ब्लीच किया हुआ क्यूआर कोड चुपचाप हर उस सत्र को समाप्त कर देता है जो फोन से शुरू होता।

गलत: यह मानना ​​कि बर्बरता एक हार्डवेयर समस्या है। दाएं: प्रकाश व्यवस्था और कैमरा कवरेज किसी सार्वजनिक पोस्ट की किसी भी संलग्नक रेटिंग से बेहतर सुरक्षा करते हैं।

साइट स्वामी प्रतिक्रिया

उत्तरी ग्रीस में एक नगर पालिका ने 2025 में चार टाउन कार पार्कों में चौदह पोस्ट स्थापित कीं। उनके परिवहन अधिकारी ने बताया कि कार्ड नहीं, बल्कि पिन विकल्प सबसे अधिक इस्तेमाल किया जाने वाला स्टार्ट तरीका है - बिना स्थानीय खाते के आगंतुकों ने पार्किंग अटेंडेंट से बस एक कोड लिया।

जॉर्जिया में तीन संपत्तियों में ग्यारह पोस्ट वाले एक होटल समूह ने एक प्रतिक्रिया दी जिसने हमारी सिफारिश को बदल दिया: उन्होंने चार चार्जिंग मोड को ऑटो तक सीमित रखने और मेहमानों के उपयोग के लिए निश्चित समय के लिए कहा, क्योंकि अन्य दो ने लोगों को भ्रमित कर दिया। वह कॉन्फ़िगरेशन अब फ़र्मवेयर सेटिंग के रूप में उपलब्ध है।

उज़्बेकिस्तान में नौ पोस्ट चलाने वाले एक ऑपरेटर ने नोट किया कि संकीर्ण 300 मिमी की गहराई निर्णायक थी - उनकी खाड़ियों को तंग परिसंचरण के साथ सोवियत-युग के मानक के अनुसार तैयार किया गया है, और एक गहरी कैबिनेट आग पहुंच सर्वेक्षण में विफल रही होगी।

ख़रीदारों से प्रश्न

प्रश्न: क्या कोई ड्राइवर इसे बिना ऐप या अकाउंट के उपयोग कर सकता है?

उत्तर: हाँ. पिन और आरएफआईडी दोनों स्टैंडअलोन काम करते हैं। क्यूआर वहां उपलब्ध है जहां आप बैक-ऑफ़िस प्लेटफ़ॉर्म चलाते हैं।

प्रश्न: इसके लिए किस आधार की आवश्यकता है?

ए: नीचे से केबल प्रविष्टि के साथ हमारी आपूर्ति की गई ड्राइंग के लिए एक कंक्रीट पैड। एंकर बोल्ट और टेम्पलेट शामिल हैं।

प्रश्न: दिन के उजाले में स्क्रीन कितनी दिखाई देती है?

उत्तर: मानक स्क्रीन छाया और अप्रत्यक्ष प्रकाश में पढ़ने योग्य है। सूर्य की ओर खुले प्रांगण के लिए उच्च चमक विकल्प निर्दिष्ट करें।

प्रश्न: मुझे चार में से कौन सा मोड सक्षम करना चाहिए?

उत्तर: सार्वजनिक साइटों के लिए, ऑटो और निश्चित समय अधिकांश ड्राइवरों को कवर करते हैं। निश्चित राशि प्रीपेड मॉडल के लिए उपयुक्त है। आप फर्मवेयर में मेनू को प्रतिबंधित कर सकते हैं।

प्रश्न: चार्जिंग केबल कितनी लंबी है?

ए: मानक के रूप में 5 मीटर, जो खाड़ी के दोनों ओर प्रवेश द्वारों तक पहुंचता है। लंबे केबल उपलब्ध हैं, लेकिन उपयोगकर्ता को संभालने के लिए उनका वजन बढ़ जाता है।

प्रश्न: क्या 20 किलोवाट सार्वजनिक टैरिफ को उचित ठहराने के लिए पर्याप्त है?

उत्तर: ड्वेल-आधारित साइटों पर, हाँ। पारगमन स्थलों पर जहां ड्राइवर गति की उम्मीद करते हैं, कीमत संबंधी शिकायतें आती हैं। बिजली के टैरिफ का ईमानदारी से मिलान करें।

प्रश्न: क्या मैं दो बंदूकें फिट कर सकता हूँ?

उत्तर: इस मॉडल पर नहीं. मल्टी-गन ऑपरेशन हमारे स्प्लिट-टाइप कैबिनेट से शुरू होता है।

प्रश्न: लीड टाइम क्या है?

ए: 15-20 कार्य दिवस मानक; कस्टम रंग, स्क्रीन ग्राफ़िक्स या प्रतिबंधित फ़र्मवेयर बिल्ड के लिए 25-30। MOQ 1 यूनिट मानक, ब्रांडिंग के लिए 50।
