सार्वजनिक पार्किंग के लिए 40kW वाणिज्यिक एकीकृत डीसी ईवी चार्जिंग स्टेशन

यह चार्जर क्या है, और इसका उपयोग कहां किया जाना चाहिए

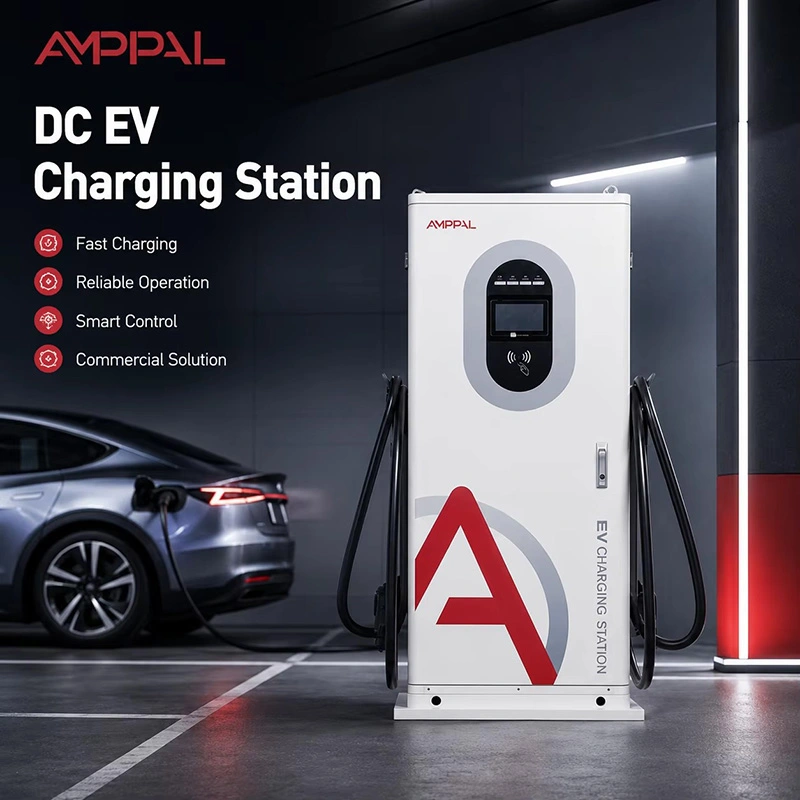

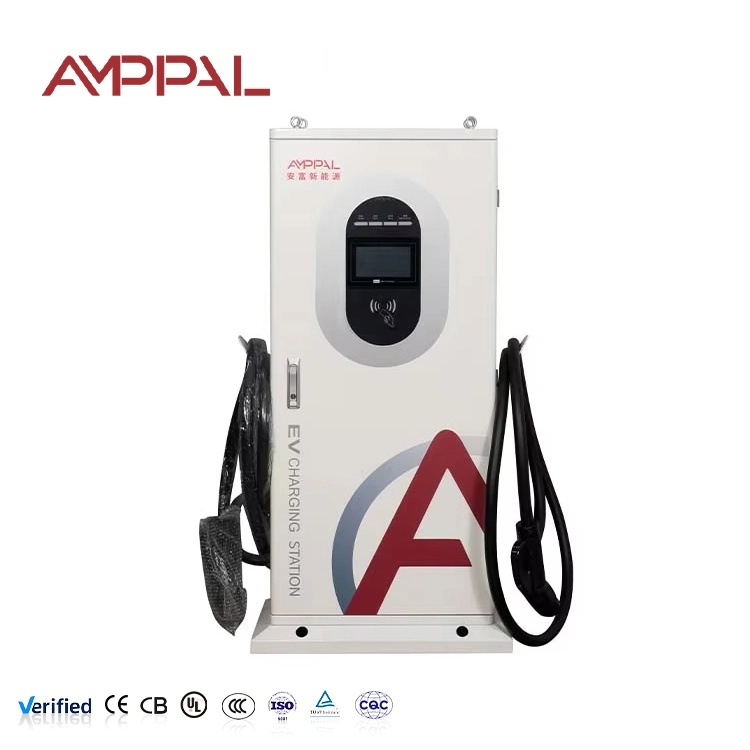

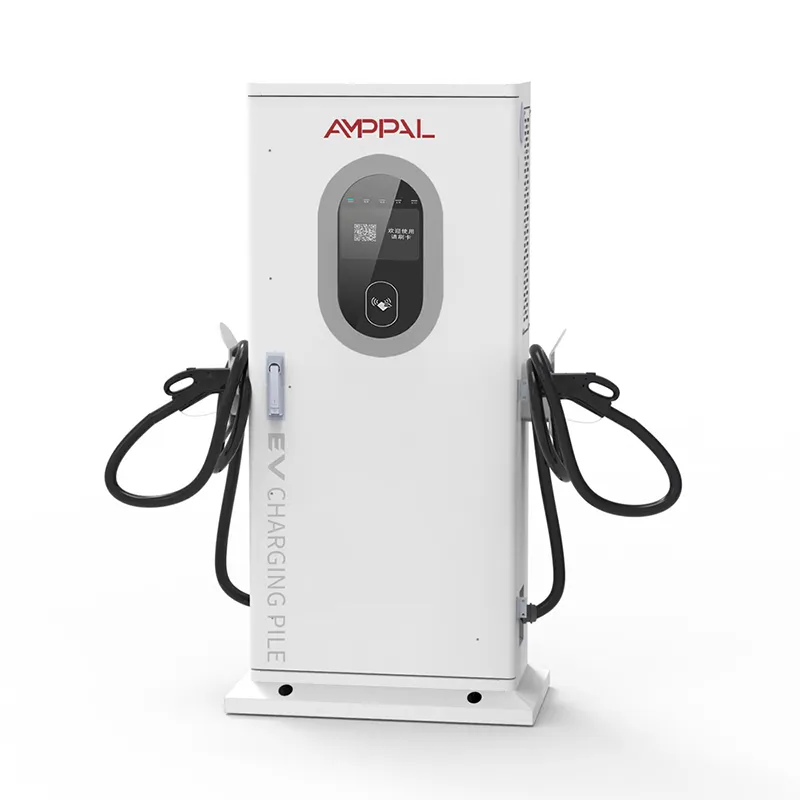

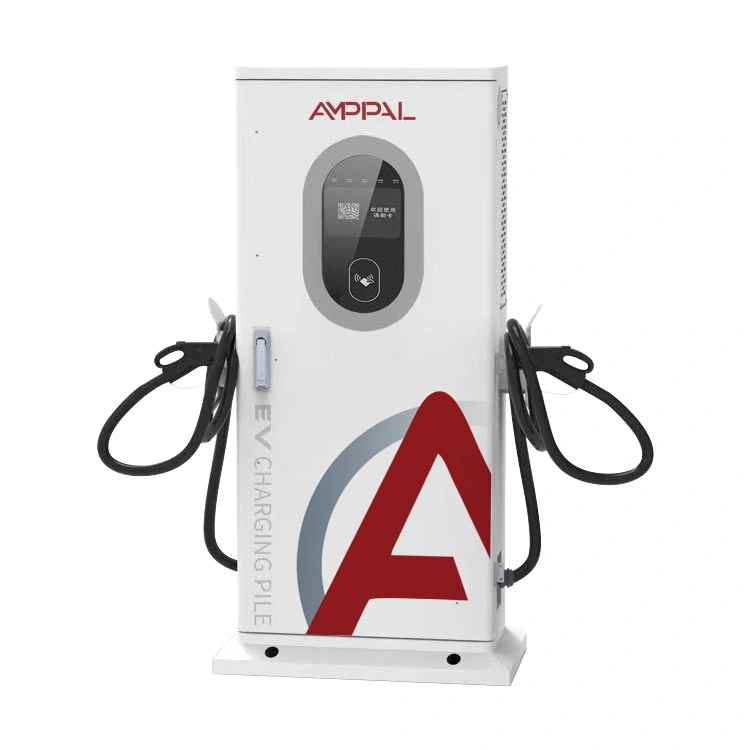

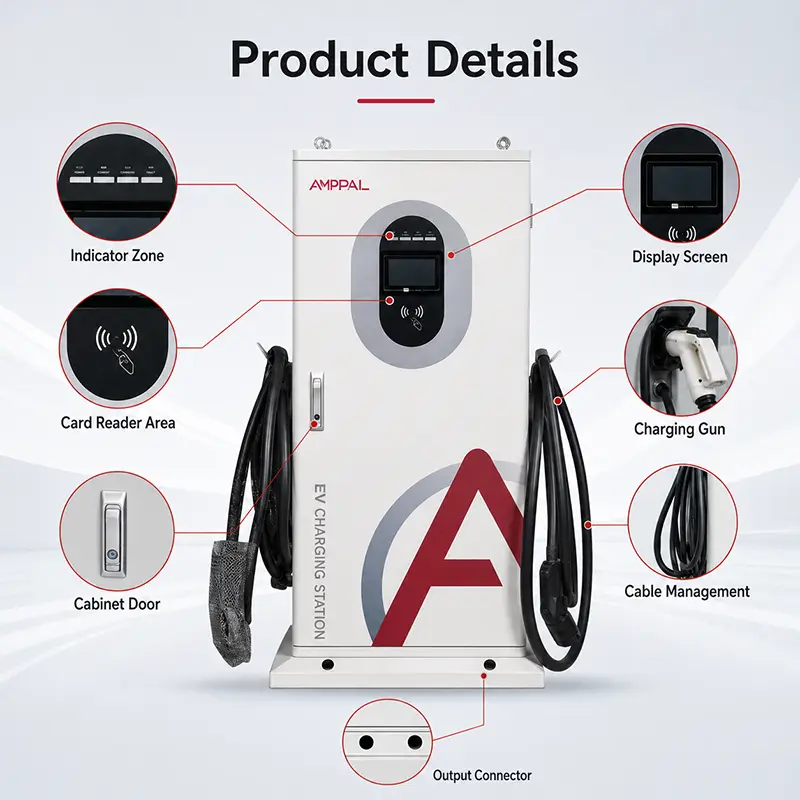

नमकीन हवा, रेगिस्तानी गर्मी, ठंडी रातें - वह वातावरण जो सस्ते चार्जर को ख़त्म कर देता है, ठीक वहीं हैं जहाँ AF-DC-040-Y-B-O-3/4/5-H को जीवित रहने के लिए डिज़ाइन किया गया था। यह बेस के साथ 1517 x 650 x 300 मिमी कैबिनेट में एक फ्लोर-स्टैंडिंग एकीकृत डीसी फास्ट चार्जर है, जो AC380V +/- 15% पर 100A तक 200-1000VDC में 40kW आउटपुट पर रेट किया गया है।

कोई भी 40kW इकाई नहीं खरीदता क्योंकि यह ग्लैमरस है। यह वास्तविक ग्राहकों - टैक्सियों, वैन, यात्रियों - के एक कार्य दिवस को कवर करता है, बिजली के लिए भुगतान किए बिना जिसका वे कभी उपयोग नहीं करते हैं। निर्णायक प्रश्न स्टिकर की कीमत का नहीं है।

इस इकाई की लागत 5 वर्षों में कम क्यों है?

IP54 पर पाउडर-लेपित स्टील कैबिनेट: धूल-रोधी और छींटे-प्रूफ, इसलिए तटीय नमक और सड़क की गंदगी इलेक्ट्रॉनिक्स के बजाय पेंट पर हमला करती है।

इकाई -25 C सर्दियों और +50 C गर्मियों को संभालती है, मरने के बजाय सुचारू रूप से व्युत्पन्न होती है - तर्क मॉड्यूल की सुरक्षा करता है।

प्रत्येक उत्पादन बैच से एक नमूने पर 96 घंटे का नमक स्प्रे परीक्षण - समुद्री-ग्रेड उपकरणों के लिए उपयोग किया जाने वाला समान मानक।

पहनने वाले हिस्से - बंदूक, पंखे, फिल्टर, स्क्रीन - प्लग-इन मॉड्यूल हैं जिन्हें एक स्थानीय इलेक्ट्रीशियन साइट पर स्वैप कर सकता है।

स्पेयर्स को 8+ वर्षों से स्टॉक किया जाता है, और जो पार्ट्स खराब हो जाते हैं वे सस्ते होते हैं, महंगे नहीं।

95% चरम दक्षता और स्टैंडबाय तर्क: सत्रों के बीच बैठने वाली एक इकाई लगभग कुछ एलईडी बल्बों के बराबर ऊर्जा लेती है।

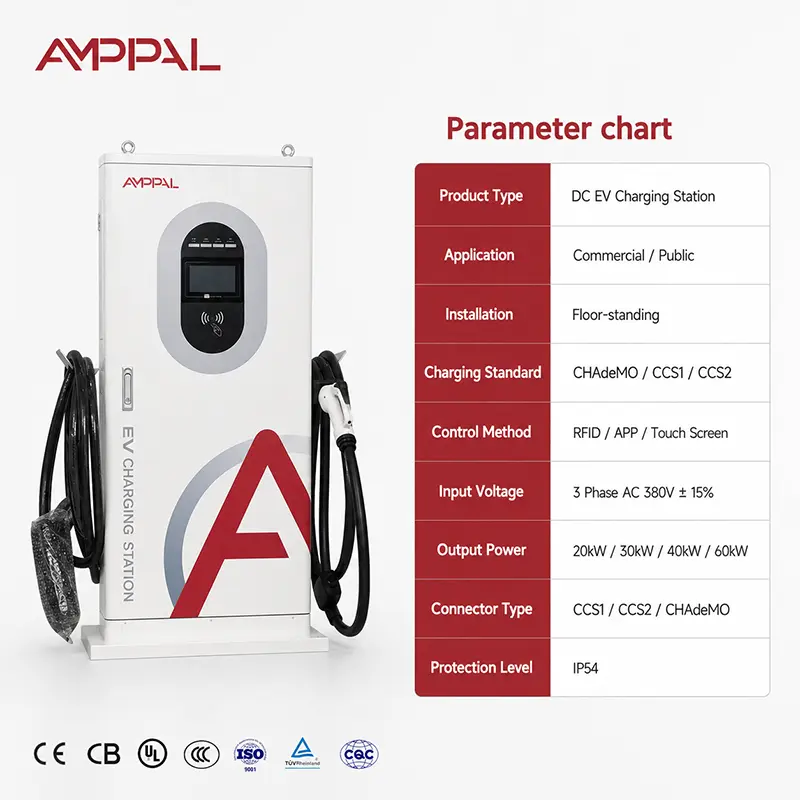

तकनीकी विशिष्टताएँ - 40kW मॉडल AF-DC-040-Y-B-O-3/4/5-H

जहां 40 किलोवाट समझ में आता है - पांच वास्तविक साइटें

समुद्री जल के 500 मीटर के भीतर तटीय ईंधन स्टेशन - नमक स्प्रे की कहानी यहां सबसे अधिक मायने रखती है, और पाउडर कोट अपनी लागत दूसरे वर्ष में अर्जित करता है।

खाड़ी में रेगिस्तानी राजमार्ग, जहां दोपहर का तापमान 60 डिग्री सेल्सियस से अधिक होता है और केवल व्यापक तापमान वाली इकाइयाँ ही दो गर्मियों में जीवित रहती हैं।

पर्वतीय दर्रे और ठंडे डिपो -25 डिग्री सेल्सियस तक - इकाई वहां शुरू होती है जहां पतले डिजाइन फंस जाते हैं।

हवाई अड्डे और होटल वैलेट लॉट, जहां कारें 2-6 घंटे तक चलती हैं और 40kW अधिकांश बैटरियों को पूर्ण फास्ट-चार्ज सत्र के बिना भर देती हैं।

डिलीवरी वैन और कर्मचारी कारों के साथ औद्योगिक पार्क - एक 40 किलोवाट इकाई ट्रांसफार्मर अपग्रेड के बिना एक मामूली बेड़े को चालू रखती है।

डिज़ाइन इसे कैसे जीवित रखता है

गर्मी ही असली दुश्मन है. हवा सामने की ओर नीचे से प्रवेश करती है, बिजली मॉड्यूल को पार करती है और शीर्ष पर बाहर निकलती है - एक सीधा चिमनी पथ जो दीवार के खिलाफ भी काम करता है। नियंत्रण बोर्ड लगातार मॉड्यूल तापमान पर नज़र रखता है; यदि कैबिनेट गर्म हो जाता है, तो चार्जर सत्र को छोड़ने के बजाय आसानी से बंद हो जाता है।

संलग्नक कार्य का दूसरा भाग करता है। पाउडर कोटिंग को बेक किया जाता है, गीला स्प्रे नहीं किया जाता है, इसलिए यह बजरी ट्रकों और ट्रॉलियों के कारण होने वाले चिप्स का प्रतिरोध करता है। स्क्रीन और दरवाज़े के चारों ओर गास्केट संपीड़ित होते हैं, चिपके नहीं, यही कारण है कि खोलने के वर्षों के बाद भी IP54 रेटिंग बरकरार रहती है।

तीसरा, पहनने वाले हिस्से सस्ते हिस्से हैं। एक पंखे, एक फिल्टर या एक स्क्रीन की कीमत एक नए चार्जर के एक अंश के बराबर होती है, और स्पेयर का एक छोटा सा बॉक्स दो या तीन इकाइयों को स्वस्थ रखता है - सेवा केंद्र में जाने की कोई आवश्यकता नहीं है।

प्रमाणपत्र, परीक्षण और बैच साक्ष्य

प्रमाणपत्र आप निविदाकर्ता को सौंप सकते हैं: सीई, टीयूवी, सीबी, साथ ही घरेलू स्तर पर सीसीसी और उत्तरी अमेरिका के लिए अनुरोध पर यूएल।

IP54 को घर में धूल और छींटे परीक्षण द्वारा सत्यापित किया जाता है, डेटाशीट से नहीं माना जाता है।

प्रत्येक बैच के नमूने पर नमक का स्प्रे 96 घंटे तक चलता है - आपके तट तक पहुंचने से पहले खराब कोटिंग पकड़ लेता है।

प्रत्येक इकाई -25 C कोल्ड स्टार्ट और 40 C परिवेश पर 24 घंटे का फुल-लोड रन करती है, जिसमें प्रति यूनिट थर्मल लॉग रखा जाता है।

मीटर का अंशांकन प्रमाणपत्र यूनिट के साथ भेजा जाता है, इसलिए आपका पहला ड्राइवर चालान सत्यापित रीडिंग पर आधारित होता है।

स्टील कॉइल से क्रेटेड चार्जर तक: 8 चरण

कटिंग और फोल्डिंग FANUC और TRUMPF रोबोट कोशिकाओं के साथ साझा की गई सीएनसी पंच और लेजर लाइनों पर होती है।

पाउडर कोटिंग ठीक हो जाती है, फिर उसी बैच के नमूने 96 घंटे के नमक स्प्रे कक्ष में प्रवेश करते हैं।

एसी और डीसी सेक्शन को अलग-अलग लाइनों पर इकट्ठा किया जाता है, इसलिए टूलींग कभी भी दोनों के बीच में नहीं आती है।

वायरिंग एक दस्तावेजित टॉर्क शेड्यूल का पालन करती है - प्रत्येक लैग को एक संख्या में कस दिया जाता है, महसूस करके नहीं।

सुरक्षा परीक्षण इसके बाद आते हैं: अधिक तापमान, अधिक वोल्टेज और ग्राउंड फॉल्ट, प्रत्येक रिग पर जानबूझकर ट्रिगर किया गया।

यूनिट -25 डिग्री सेल्सियस की ठंडी शुरुआत में जीवित रहती है, फिर थर्मल लॉग के साथ 40 डिग्री सेल्सियस पर 24 घंटे का फुल-लोड रन चलता है।

गैस्केट, दरवाज़े की सील और केबल ग्रंथियों की जाँच की जाती है; IP54 जल स्प्रे परीक्षण छह दिशाओं से किया जाता है।

अंशांकन प्रमाणपत्र जारी किया जाता है और यूनिट को शिपिंग के लिए तैयार किया जाता है।

साइजिंग गाइड: क्या 40kW आपके लिए सही वर्कहॉर्स है?

जब आपके ग्राहक 30-90 मिनट रुकें और आपकी साइट खुली, खुली या दोनों तरफ हो तो 40 किलोवाट चुनें। यह टैक्सी रैंक, डीलर लॉट, होटल फोरकोर्ट और डिपो यार्ड के लिए सबसे अच्छी जगह है जहां 30 किलोवाट धीमा लगता है और 60 किलोवाट फ़ीड बिजली का कोई भी उपयोग नहीं करता है। यह सिविल कार्यों को छोटा रखते हुए अधिकांश मौजूदा 380V कनेक्शनों में भी फिट बैठता है।

अब ईमानदार हिस्सा. यदि प्रत्येक सत्र 30 मिनट से कम समय में समाप्त होना चाहिए, तो 40 किलोवाट गलत उपकरण है - 60 किलोवाट या इससे अधिक पर जाएं। यदि आपकी साइट बिना मौसम वाला साफ इनडोर गैराज है, तो आप IP54 और नमक स्प्रे के लिए भुगतान कर रहे हैं जिसकी आपको आवश्यकता नहीं है; दीवार पर लगी इनडोर यूनिट की लागत कम होती है। और यदि आप पूरे लोड पर 20-घंटे दिन चलाते हैं, तो पहले दिन से विस्तारित स्पेयर किट खरीदें - बंदूक और पंखे घिसे-पिटे आइटम हैं, पूर्ण विराम।

यूक्विंग फ़ैक्टरी से सीधे ख़रीदना

भुगतान से प्रेषण तक: नमूनों के लिए 3-5 कार्य दिवस, पूर्ण कंटेनर के लिए 15-20 कार्य दिवस।

नमूना MOQ एक एकल इकाई है; कंटेनर मूल्य निर्धारण 10 इकाइयों पर शुरू होता है, और मिश्रित मॉडल कंटेनर साझा करते हैं।

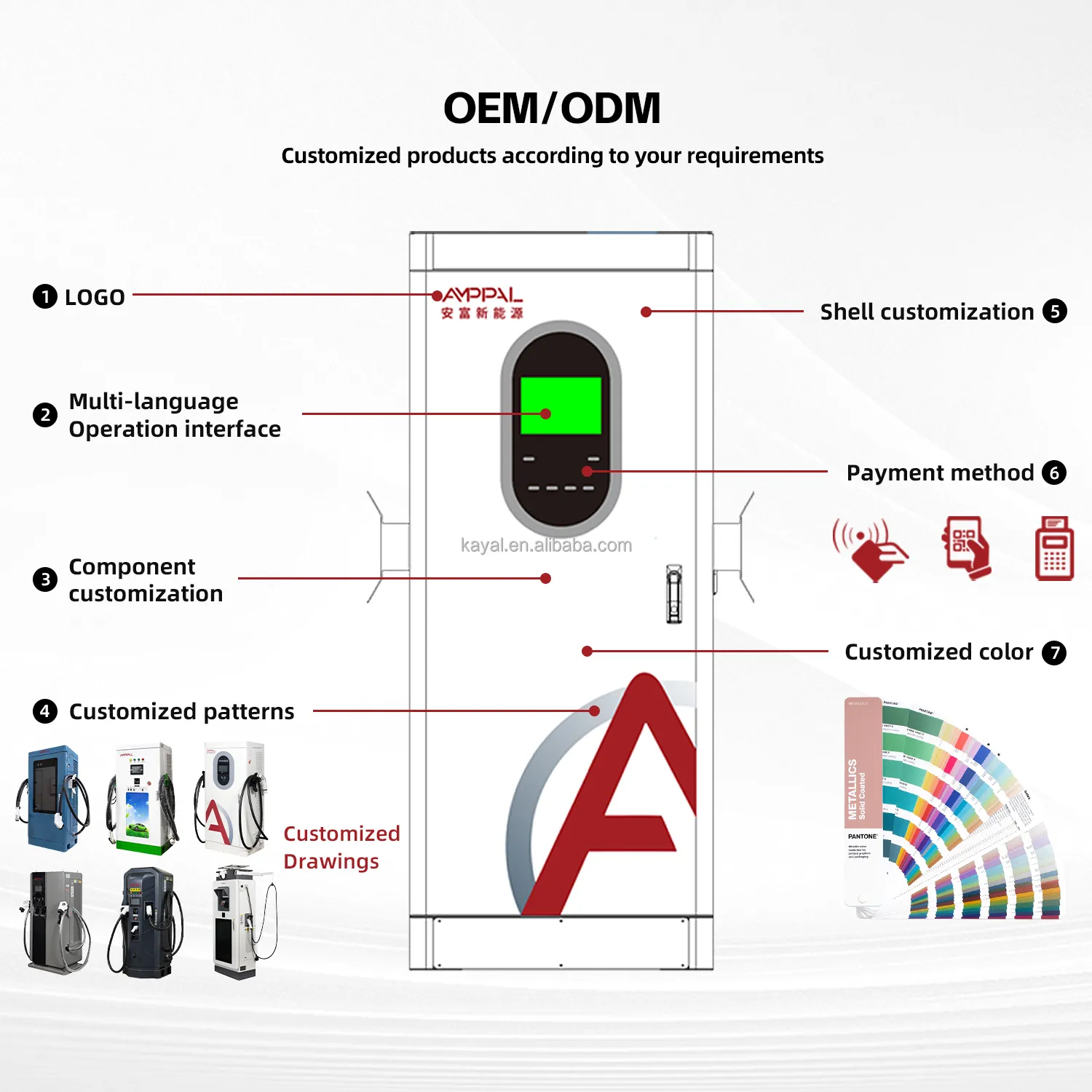

OEM और अनुकूलन: लोगो, कैबिनेट रंग, भुगतान एकीकरण और आपके विनिर्देश के अनुसार पावर लेबल।

कागजी कार्रवाई में चालान, पैकिंग सूची, लदान का बिल, सीई/टीयूवी प्रमाणपत्र और परीक्षण रिपोर्ट, साथ ही यूरोप-बाध्य आदेशों के लिए यूरोपीय संघ की अनुरूपता की घोषणा शामिल है।

एएमपीपीएएल ने 2014 से 1 मिलियन से अधिक इकाइयां वितरित की हैं और अपने स्वयं के उपकरणों के साथ 200+ स्टेशन चलाता है - हम उन गियर के पीछे खड़े हैं जिनका हम दैनिक उपयोग करते हैं।

इकाइयाँ कैसे तैयार की जाती हैं और भेजी जाती हैं

टोकरा इकाई के पदचिह्न से मेल खाता है: फोम कॉर्नर ब्लॉक के साथ चार-तरफा फूस के आधार पर एक लकड़ी का फ्रेम, समुद्र के पैर के लिए नमी-सील। गन केबल कुंडलित और बंधी होती है ताकि कनेक्टर लोड के नीचे कभी न लटके।

प्रति फूस की स्थिति में एक टोकरा। 20 फुट के कंटेनर में लगभग 10 इकाइयां होती हैं, 40 फुट ऊंचे क्यूब में दीवार पर लगे मॉडलों के साथ लगभग 24 इकाइयां होती हैं। दरवाजे बंद होने से पहले प्रत्येक कंटेनर की तस्वीर खींची जाती है।

व्यापार शर्तें हैं EXW Yueqing, FOB Ningbo, या CIF आपके बंदरगाह पर पहुंचाई गई। यूरोप जाने वाले आदेशों के लिए यूरोपीय संघ की अनुरूपता की घोषणा शामिल है।

स्पेयर पार्ट्स, मरम्मत और चलाने की लागत

दो साल की अवधि में पावर मॉड्यूल, नियंत्रक, स्क्रीन और शीतलन प्रणाली शामिल है। इससे परे बजट: तीसरे साल के आसपास एक पंखा सेट, चौथे साल के आसपास एक व्यस्त साइट पर एक बंदूक असेंबली।

स्पेयर्स स्टॉक में 8+ वर्षों तक रहते हैं - स्क्रीन, बंदूकें, पंखे, फिल्टर, नियंत्रण बोर्ड - और अधिकांश एक सप्ताह के भीतर चले जाते हैं।

रिमोट फ़र्मवेयर अपडेट और OCPP 1.6/2.0 कॉन्फ़िगरेशन समर्थन, ईमेल या व्हाट्सएप द्वारा एक कार्य दिवस के भीतर उत्तर दिया जाता है।

हमारी रखरखाव सलाह: धूल भरे या तटीय स्थानों पर इनटेक फिल्टर को मासिक रूप से साफ करें, समुद्र के पास कैबिनेट से नमक को साफ करें, टॉर्क कनेक्शन को वार्षिक रूप से साफ करें।

पांच साल के स्पेयर बास्केट के उद्धरण के लिए पूछें: पंखे, फिल्टर, एक स्क्रीन, एक गन असेंबली - आप एक बार बजट बनाते हैं, हर बार कुछ विफल नहीं होता है।

फ़ील्ड त्रुटियाँ जो हम देखते हैं (गलत/सही)

ग़लत: अर्थ रॉड को छोड़ देना क्योंकि इकाई अच्छी तरह से इंसुलेटेड दिखती है। दाएं: मैनुअल के अनुसार उचित पीई अर्थ कनेक्शन स्थापित करें; सर्ज प्रोटेक्शन तभी काम करता है जब ग्राउंड पाथ वास्तविक हो।

गलत: केबल को डामर पर खींचने देना जहां से फोर्कलिफ्ट गुजरती है। दाएं: केबल हुक या छोटे स्टैंड का उपयोग करें और जैकेट का मासिक निरीक्षण करें; कटी हुई जैकेट बाद में वारंटी रद्द करने वाली मरम्मत बन जाती है।

ग़लत: जब दरवाज़ा खुला हो या कनेक्टर लगे हों तो कैबिनेट को दबाव से धोएं। सही: यूनिट को लॉक करके और कवर बंद करके धोएं, फिर नमक की फिल्म को हटाने के लिए तटीय स्थानों पर ताजे पानी से धोएं।

गलत: साइनबोर्ड या शेल्फ से ऊपरी निकास को अवरुद्ध करना। दाएं: शीर्ष को साफ़ रखें - चिमनी वायु प्रवाह संपूर्ण शीतलन रणनीति है।

गलत: टूटी हुई स्क्रीन को हफ्तों तक सेवा में छोड़ना। दाएं: स्क्रीन मॉड्यूल को लगभग 15 मिनट में बदलें; एक टूटी हुई स्क्रीन नमी को एचएमआई कैविटी में जाने देती है।

क्षेत्र से ऑपरेटर प्रतिक्रिया

स्प्लिट, क्रोएशिया (सितंबर 2025) में एक ईंधन वितरक एड्रियाटिक से 40 मीटर दूर तीन इकाइयाँ चलाता है। उनका फैसला: नमक स्प्रे के दो सर्दियों के बाद पाउडर कोट अभी भी नया दिखता है, जहां उनका पिछला ब्रांड आठ महीनों में दरवाजे के गैस्केट के नीचे जंग खा गया था। उनकी उचित शिकायत - दरवाज़ा गैस्केट नया होने पर बंद करने में कठोर होता है; यह कुछ हफ्तों के बाद नरम हो जाता है, और अब हम इसे कारखाने में पूर्व-चिकनाई करते हैं।

कारागांडा, कजाकिस्तान (दिसंबर 2025) में एक खनन ठेकेदार साइट वाहनों से -22 डिग्री सेल्सियस तक का शुल्क लेता है। इकाइयां बिना प्री-हीटिंग के शुरू और चार्ज होती हैं, जिससे उनके इलेक्ट्रीशियन को इस कीमत पर आश्चर्य हुआ। उनका हमें नोट: टच स्क्रीन -15 डिग्री सेल्सियस से नीचे सुस्त है, इसलिए वह रात के सत्र को निश्चित समय के रूप में निर्धारित करते हैं और मैन्युअल उपयोग के लिए दिन का समय रखते हैं।

दुबई, संयुक्त अरब अमीरात में एक होटल मालिक (मार्च 2026) चालान की तुलना करता है, विशिष्ट पत्रक की नहीं: एक 40 किलोवाट इकाई और एक अतिरिक्त स्क्रीन और बंदूक की लागत उसकी पिछली दो सस्ती इकाइयों की तुलना में दो वर्षों में लगभग 18% कम थी, जो गर्मी में विफल हो गई और मरम्मत रसद में बचत खा गई। उसकी शिकायत: फिल्टर को खाड़ी की धूल में मासिक सफाई की आवश्यकता होती है, इसलिए वह दस के बक्सों में फिल्टर खरीदता है।

अक्सर पूछे जाने वाले प्रश्न - टिकाऊपन, पुर्जे और चलाने की लागत

प्रश्न: व्यवहार में IP54 वास्तव में क्या गारंटी देता है?

उत्तर: धूलरोधी आंतरिक भाग और किसी भी दिशा से पानी के छींटों से सुरक्षा - बारिश, होज़ स्प्रे, समुद्री स्प्रे। यह सबमर्सिबल नहीं है; आधार को खड़े पानी से साफ़ रखें।

प्रश्न: नमक स्प्रे परीक्षण कितने समय तक चलता है, और यह क्यों मायने रखता है?

ए: प्रत्येक बैच से प्रति नमूना 96 घंटे। एक घंटा लगभग हफ्तों के तटीय प्रदर्शन के बराबर होता है, जिससे जहाजों के आने से पहले कमजोर कोटिंग हो जाती है।

प्रश्न: क्या इकाई +50 C परिवेश पर चार्ज होती रहेगी?

उत्तर: हाँ, लेकिन मॉड्यूल की सुरक्षा के लिए आउटपुट लगभग 45 C से ऊपर उत्तरोत्तर कम हो सकता है - सत्र रुकने के बजाय कम शक्ति पर जारी रहता है।

प्रश्न: कौन से हिस्से वास्तव में खराब हो जाते हैं, और उनकी लागत क्या है?

उत्तर: पंखे, फिल्टर, गन असेंबली और स्क्रीन सामान्य पहनने वाली वस्तुएं हैं - प्लग-इन मॉड्यूल 8+ वर्षों से स्टॉक किए गए हैं। पाँच-वर्षीय स्पेयर बास्केट कोटेशन के लिए पूछें।

प्रश्न: क्या 2 साल की वारंटी बंदूक और स्क्रीन को कवर करती है?

उत्तर: विनिर्माण दोषों को कवर किया गया है; दुरुपयोग या बर्बरता से कोई शारीरिक क्षति नहीं होती। इसीलिए हम साइट पर एक अतिरिक्त बंदूक और स्क्रीन रखने की सलाह देते हैं।

प्रश्न: फिल्टर को कितनी बार साफ करना चाहिए?

उत्तर: आमतौर पर हर 1-3 महीने में, धूल भरे या तटीय स्थानों पर मासिक। एक भरा हुआ फ़िल्टर तापमान बढ़ाता है और दक्षता में चुपचाप कटौती करता है।

प्रश्न: क्या मैं इस इकाई को घर के अंदर चला सकता हूँ?

उत्तर: हाँ, लेकिन आपको बाहरी सख्तीकरण के लिए भुगतान करना होगा जिसकी आपको आवश्यकता नहीं है; हमारे दीवार पर लगे इनडोर मॉडल की लागत कम है।

प्रश्न: क्या मेरे प्रोजेक्ट टेंडर के लिए 96 घंटे का नमक स्प्रे परिणाम उपलब्ध है?

उत्तर: हां - बैच परीक्षण रिपोर्ट शिपमेंट के साथ जारी की जाती हैं और हम अनुरोध पर उन्हें निविदा दस्तावेज के लिए प्रदान कर सकते हैं।
