राजमार्ग सेवाओं के लिए डिजिटल डिस्प्ले के साथ 160kW वाणिज्यिक डीसी फास्ट चार्जर

आपके स्टेशन की रात के समय की पहचान 32 इंच के पैनल से शुरू होती है

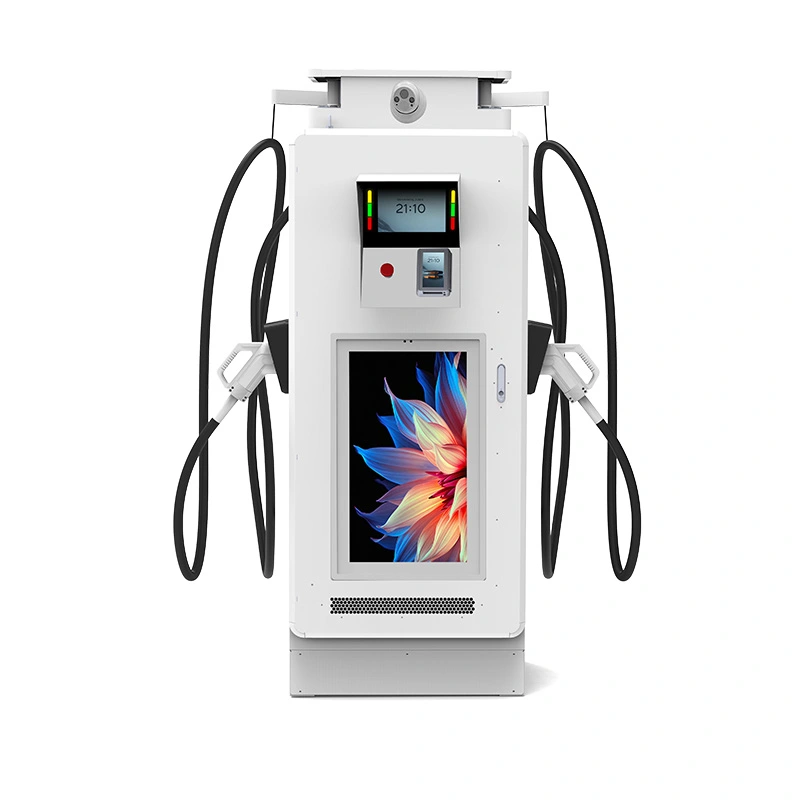

रात 9 बजे चार्जिंग हब के पास से ड्राइव करें। और जिस स्टेशन पर आपका ध्यान जाता है वह रोशन स्क्रीन वाला स्टेशन है, अंधेरे कैबिनेट वाला स्टेशन नहीं। AF-DC-160-Y-B-M-4-H के पीछे यही तर्क है, एक 160kW वाणिज्यिक DC चार्जर जिसमें 32-इंच 1920×1080 डिस्प्ले प्रावरणी में बनाया गया है। पैनल पहले एक ब्रांड संपत्ति के रूप में काम करता है - आपके रंग, आपका लोगो, सड़क से दिखाई देने वाले आपके सेवा संदेश - और इसके नीचे एक गंभीर तेज़ चार्जर भी है: 160kW आउटपुट, CCS1, IP54, और 95% शिखर दक्षता।

एक चेन ऑपरेटर के लिए स्क्रीन प्रत्येक चार्जर को एक बिलबोर्ड में बदल देती है जो ऊर्जा बेचने के लिए भी होता है। एकल-साइट स्वामी के लिए यह स्टेशन को रात में खोजने योग्य बनाता है, जब अधिकांश प्रतिस्पर्धी बस अंधेरे में गायब हो जाते हैं।

किसी भी तरह से, डिस्प्ले मशीन के चार्ज होने के तरीके को नहीं बदलता है: समान 160kW डीसी आउटपुट, समान कनेक्टर व्यवहार, और हमारे सादे-कैबिनेट मॉडल के समान OCPP रिपोर्टिंग।

एक चार्जिंग ब्रांड के लिए एक उज्ज्वल, प्रबंधित डिस्प्ले क्या करता है

रात्रि दृश्यता: 32 इंच का जला हुआ पैनल एक अंधेरे फोरकोर्ट पर 50 मीटर दूर से पढ़ा जा सकता है, जो ड्राइवर के अंदर खींचने के निर्णय को छोटा कर देता है।

सभी साइटों पर एक दृश्य पहचान: आपके नेटवर्क में प्रत्येक इकाई पर एक ही टेम्पलेट, एक ही रंग, एक ही लोगो की स्थिति।

वेफ़ाइंडिंग के रूप में स्क्रीन: स्थिर चिह्न पर बोल्ट लगाने के बजाय लाइव स्टॉल स्थिति, कनेक्टर प्रकार और कतार संकेत दिखाएं।

दोष संचार: जब बंदूक सेवा से बाहर हो जाती है, तो पैनल ड्राइवर को कार से बाहर निकलने से पहले बताता है।

एंटी-ग्लेयर और ऑटो-ब्राइटनेस: डिस्प्ले दोपहर की धूप में सुपाठ्य रहता है और रात में मंद हो जाता है, इसलिए यह आने वाले ट्रैफ़िक को कभी नहीं रोकता है।

कोल्ड-रेटेड पैनल: स्क्रीन -25°C पर चलती रहती है, जहां उपभोक्ता-ग्रेड मॉनिटर ठंडे हो जाते हैं और अंधेरे में चले जाते हैं।

तकनीकी निर्देश

AF-DC-160-Y-B-M-4-H का फ़ैक्टरी विनिर्देश बिल्कुल वैसा ही है जैसा भेजा गया था।

वे स्थान जहां 160 किलोवाट और एक बड़ी स्क्रीन एक दूसरे को सुदृढ़ करते हैं

हाईवे कॉरिडोर स्टेशन: रोशन पैनल एक बीकन के रूप में दोगुना हो जाता है जो अंधेरे के बाद मोटरवे से यातायात को खींचता है।

गैस-स्टेशन रूपांतरण: एक ईंधन ब्रांड फोरकोर्ट में फास्ट चार्जिंग जोड़ते समय अपनी दृश्य पहचान रखता है।

शॉपिंग मॉल और शहरी केंद्र: स्क्रीन 20-30 मिनट के लिए पार्क किए गए ड्राइवरों को मॉल के स्वयं के कार्यक्रमों का विज्ञापन देती है।

होटल और हवाई अड्डे की पार्किंग: संपत्ति के ब्रांड, चेक-इन निर्देशों और दरों के साथ मेहमानों का स्वागत करें।

डीलर नेटवर्क: एक डिस्प्ले टेम्पलेट समूह द्वारा संचालित प्रत्येक शहर में ब्रांड अभियान चलाता है।

ऑटो-ब्राइटनेस से लेकर फॉल्ट बैनर तक: डिस्प्ले कैसे व्यवहार करता है

प्रावरणी पर एक प्रकाश संवेदक परिवेश की चमक को पढ़ता है और बैकलाइट को लगातार ऊपर या नीचे चलाता है। सीधी धूप में पैनल पूर्ण आउटपुट तक उठ जाता है; शाम ढलने के बाद यह धीरे-धीरे नीचे उतरता है, इसलिए यह प्रकाशस्तंभ की तरह चमके बिना भी सुपाठ्य बना रहता है।

स्क्रीन नियंत्रक चार्जर नियंत्रक से एक स्वतंत्र प्रणाली चलाता है। यह क्लाउड से सामग्री खींचता है - चित्र, क्लिप, या टेम्पलेट फ़ीड - जबकि चार्जर आंतरिक बस पर स्थिति घटनाओं को प्रकाशित करता है। यदि पैनल रीबूट होता है, तो चार्जिंग अछूती रहती है।

ब्रांड टेम्पलेट्स को केंद्रीय रूप से प्रबंधित किया जाता है: एक अभियान को एक बार बदलें, और बेड़े की प्रत्येक इकाई अपनी अगली सिंक विंडो पर नया संस्करण खींचती है। 40-यूनिट नेटवर्क तक पहुंचने में एक महीना नहीं, बल्कि एक दिन लगता है। ऑफ़लाइन इकाइयाँ कनेक्शन वापस आने तक अंतिम अच्छे टेम्पलेट को अपने पास रखती हैं।

24/7 चलने वाले डिस्प्ले के लिए प्रमाणन और विश्वसनीयता की जाँच

सीई और टीयूवी प्रकार के अनुमोदन में केवल पावर इलेक्ट्रॉनिक्स ही नहीं, बल्कि डिस्प्ले सबसिस्टम भी शामिल है।

निर्यात दस्तावेज़ीकरण फ़ाइल के लिए यूएल और सीबी विद्युत परीक्षण रिपोर्ट उपलब्ध हैं।

मॉडल जारी होने से पहले पैनल डिज़ाइन 1,000 घंटे के ऑन-ऑफ और थर्मल साइक्लिंग परीक्षण से गुजरता है, जो कि फोरकोर्ट में आने वाले सबसे खराब वास्तविक कर्तव्य चक्र को कवर करता है।

बाड़े और डिस्प्ले बेज़ल सील पर 96 घंटे का नमक-स्प्रे परीक्षण।

बैकलाइट जीवन को निरंतर दैनिक संचालन के लिए रेट किया गया है, और बेड़े के ऑर्डर के साथ एक अतिरिक्त पैनल किट की पेशकश की जाती है।

पावर स्टेज को अभी भी सीरियल-बाउंड लॉग के साथ अपना 48 घंटे का फुल-लोड बर्न-इन मिलता है।

ब्रांड पैनल के पीछे 160kW कैबिनेट का निर्माण

चरण 1. कैबिनेट सीएनसी लेजर लाइनों पर स्टील कॉइल्स को काटने और FANUC रोबोट हथियारों पर वेल्ड करने से शुरू होती हैं।

चरण 2. पैनल TRUMPF प्रेस ब्रेक और इन-हाउस पाउडर-लेपित पर बनाए जाते हैं।

चरण 3. डिस्प्ले सब-असेंबली - पैनल, बैकलाइट ड्राइवर और लाइट सेंसर - एक समर्पित बेंच पर बनाया और कैलिब्रेट किया गया है।

चरण 4. एसी वितरण और सर्ज प्रोटेक्शन को एसी लाइन पर तार दिया जाता है।

चरण 5. 160kW के लिए उच्च-घनत्व रेक्टिफायर मॉड्यूल DC लाइन पर लगाए गए हैं।

चरण 6. लोड परीक्षण कैबिनेट को प्रति यूनिट दर्ज की गई थर्मल रीडिंग के साथ पूरे 160 किलोवाट पर चलाता है।

चरण 7. 48 घंटे का बर्न-इन चक्र सत्रों और स्क्रीन अभियानों को एक साथ चार्ज करता है।

चरण 8. अंतिम दृश्य निरीक्षण, सीरियल बाइंडिंग, और क्रेटिंग; 2024 तक दस लाख संचयी इकाइयाँ भेजी गईं।

160kW डिस्प्ले मॉडल कब खरीदें - और कब नहीं

इसे तब चुनें जब आपका स्टेशन एक ब्रांड स्टेटमेंट हो: एक कॉरिडोर हब, एक परिवर्तित ईंधन साइट, या एक सिटी-सेंटर फ्लैगशिप। आपको 160 किलोवाट का वास्तविक थ्रूपुट और एक स्क्रीन मिलती है जो अंधेरे के बाद भी साइट को दृश्यमान रखती है, जब अधिकांश प्रतिस्पर्धी स्टेशन ग्रे बॉक्स की तरह दिखते हैं।

यदि आपका लक्ष्य प्रति बंदूक न्यूनतम लागत है और कोई भी साइट के स्वरूप का प्रबंधन नहीं करता है, तो इसके बजाय सादा संस्करण चुनें। स्क्रीन को अपनी कीमत तभी मिलती है जब उसके पीछे की सामग्री और ब्रांड मानकों का मालिक कोई हो।

प्रतिबद्ध होने से पहले सेवा की जाँच करें: 160kW को एक फीडर की आवश्यकता है जो वास्तव में इसकी आपूर्ति कर सके। इनपुट AC480V±10% है, इसलिए पहले अपने ट्रांसफार्मर और ब्रेकर रेटिंग की पुष्टि करें - हम प्रत्येक उद्धरण के साथ एक साइट-डेटा चेकलिस्ट भेजते हैं। यदि साइट बिजली प्रदान नहीं कर सकती है, तो स्क्रीन की कोई भी चमक स्टेशन को व्यवहार्य नहीं बनाएगी।

एएमपीपीएएल डिस्प्ले इकाइयों पर चेन का मानकीकरण क्यों किया जाता है?

एक टेम्प्लेट इंजन: ब्रांड रंग, फ़ॉन्ट और लोगो नियम आपके द्वारा तैनात प्रत्येक इकाई, आपके द्वारा संचालित प्रत्येक देश में लगातार लागू होते हैं।

अनुमोदन प्राप्त करने के बाद 15-20 कार्य दिवसों में डिलीवरी, एक कंटेनर से MOQ और भुगतान शर्तों के साथ हम आपको कोटेशन चरण में ले जाते हैं।

कस्टम प्रावरणी, बूट स्क्रीन और कनेक्टर विकल्पों के साथ OEM/ODM; CCS1 मानक है, अन्य अनुरोध पर।

कोटेशन में शामिल रिपोर्ट प्रतियों के साथ सीई, टीयूवी, यूएल और सीबी प्रमाणीकरण।

एक ऐसी टीम से समर्थन जो अपने स्वयं के 200+ स्टेशनों का संचालन करती है, इसलिए क्षेत्र की समस्याएं परिचित हैं, सैद्धांतिक नहीं।

विदेशों में डिस्प्ले कैबिनेट की शिपिंग और स्थापना

1800 × 750 × 690 मिमी कैबिनेट स्टील-फ़्रेम वाले लकड़ी के टोकरे में सीधा खड़ा होता है। डिस्प्ले को फोम कवर और प्लाईवुड कैप मिलती है; कनेक्टर और केबल एक ही टोकरे के अंदर एक अलग गद्देदार बॉक्स में चलते हैं। टोकरा इतना बड़ा है कि इकाई कभी भी अपनी पीठ के बल नहीं लेटती, जो पैनल और आंतरिक पावर बस की सुरक्षा करती है।

प्रत्येक टोकरे में कांटा जेब और चार उठाने वाले बिंदु होते हैं, और टोकरा योजना उद्धरण के साथ भेजी जाती है ताकि कंटेनर लोडिंग आपके ऑर्डर से बिल्कुल मेल खाए।

गंतव्य के लिए शर्तें एफओबी निंगबो या सीआईएफ हैं। चालान, पैकिंग सूची, लदान बिल, मूल प्रमाण पत्र और परीक्षण रिपोर्ट लोडिंग के 3 कार्य दिवसों के भीतर जारी किए जाते हैं।

बिक्री के बाद: प्रदर्शन इकाइयों के लिए 2-वर्षीय कवर में क्या शामिल है

डिस्प्ले, बैकलाइट ड्राइवर और लाइट सेंसर मानक 2 साल की वारंटी के अंतर्गत आते हैं।

अतिरिक्त पैनल किट स्टॉक में रखे गए हैं, और वारंटी विफलता 5 कार्य दिवसों के भीतर क्रॉस-शिप हो जाती है।

रिमोट डायग्नोस्टिक्स एक इंटरफ़ेस से चार्जर लॉग और स्क्रीन कंट्रोलर लॉग दोनों को पढ़ता है।

फ़र्मवेयर और डिस्प्ले टेम्प्लेट बिना साइट विज़िट के ऑन एयर अपडेट हो जाते हैं।

हम पैनल, इसकी सील और बैकलाइट व्यवहार के लिए त्रैमासिक निरीक्षण चेकलिस्ट प्रदान करते हैं।

उपयोग नोट्स: गर्म और ठंडे मौसम में स्क्रीन को तेज़ रखना

ग़लत: यूनिट को इस प्रकार स्थापित करना कि पैनल दोपहर की धूप का सामना कर सके और कोई छाया न हो। दाएँ: जहाँ संभव हो प्रावरणी को सीधी चकाचौंध से दूर रखें; ऑटो-ब्राइटनेस बाकी काम संभाल लेती है।

गलत: पैनल पर कठोर सॉल्वैंट्स का उपयोग करना। दाएं: मुलायम, नम कपड़े से पोंछें, क्योंकि आक्रामक क्लीनर एंटी-ग्लेयर कोटिंग को नुकसान पहुंचाते हैं।

गलत: कैबिनेट के साइड इनटेक को सैंडविच-बोर्ड चिन्ह से अवरुद्ध करना। दाएं: वायु प्रवाह पथ के चारों ओर एक पूर्ण मीटर की निकासी रखें।

गलत: आवासीय क्षेत्र में पूरी रात पैनल को पूरी रोशनी में छोड़ना। दाएं: सामग्री पोर्टल में रात्रि मंद शेड्यूल सेट करें।

गलत: लॉग में बैकलाइट चेतावनी को अनदेखा करना। दाएं: अतिरिक्त पैनल किट का ऑर्डर दें और स्क्रीन पर अंधेरा होने से पहले स्वैप शेड्यूल करें।

डिस्प्ले यूनिट पर ब्रांड प्रबंधक और स्टेशन संचालक

सऊदी अरब के रियाद में एक ईंधन खुदरा विक्रेता ने 2024 के अंत में दो प्रांगणों को परिवर्तित किया और स्क्रीन पर अपना वफादारी अभियान चलाया। साइट प्रबंधक का कहना है कि शाम को ट्रैफिक में उल्लेखनीय वृद्धि हुई, लेकिन गर्मियों की धूप में पैनल छूने पर गर्म हो जाता है, और उन्होंने छाया विकल्प के लिए कहा।

म्यूनिख, जर्मनी में एक शॉपिंग-मॉल संचालक स्क्रीन पर किरायेदार निर्देशिका के साथ एक 160kW इकाई का उपयोग करता है। नौ महीनों के बाद डिस्प्ले स्टेशन का सबसे विश्वसनीय घटक रहा है; उनकी शिकायत यह है कि टेम्प्लेट संपादक में कुछ लेआउट विकल्पों का अभाव है जो वे चाहते थे। वे अब निर्देशिका को एक घूर्णन छवि सेट के रूप में चलाते हैं।

सैंटियागो, चिली में एक कार-डीलर समूह अपने प्रमुख शोरूम के बाहर पैनल पर ब्रांड फिल्म चलाता है। स्क्रीन बिना किसी परेशानी के तटीय आर्द्रता को संभालती है, हालांकि आईटी लीड चाहता है कि सिंक अंतराल प्रति साइट कॉन्फ़िगर करने योग्य हो।

अक्सर पूछे जाने वाले प्रश्न: वाणिज्यिक चार्जर पर डिजिटल साइनेज

प्रश्न: क्या 32 इंच का डिस्प्ले बाहरी उपयोग के लिए पर्याप्त उज्ज्वल है?

उत्तर: हाँ. ऑटो-चमक सीधे सूरज के अनुकूल हो जाती है और रात में मंद हो जाती है, और दोपहर की पूरी धूप में हमारे आउटडोर टेस्ट बे में सुपाठ्यता सत्यापित की जाती है।

प्रश्न: क्या स्क्रीन -25°C पर काम करती है?

उत्तर: हाँ. पैनल को यूनिट की पूर्ण -25°C से +50°C ऑपरेटिंग रेंज के लिए रेट किया गया है।

प्रश्न: क्या हम एक अभियान कई स्टेशनों पर चला सकते हैं?

उत्तर: हाँ. सामग्री को केंद्रीय रूप से प्रबंधित किया जाता है और आपके द्वारा निर्धारित शेड्यूल पर प्रत्येक इकाई के साथ समन्वयित किया जाता है।

प्रश्न: क्या डिस्प्ले 160kW आउटपुट को प्रभावित करता है?

उत्तर: नहीं। स्क्रीन की अपनी पावर फ़ीड होती है और यह कभी भी वाहन आउटपुट साझा नहीं करती है।

प्रश्न: यदि स्क्रीन विफल हो जाए तो क्या होगा?

उत्तर: चार्जर काम करता रहता है। जब यूनिट ऑनलाइन रहती है तो पैनल अतिरिक्त किट के साथ स्वैप हो जाता है।

प्रश्न: क्या स्क्रीन लाइव चार्जिंग स्थिति दिखा सकती है?

उत्तर: हाँ. चार्जर आंतरिक बस के डिस्प्ले पर स्थिति की घटनाओं को प्रकाशित करता है, इसलिए ड्राइवर वास्तविक जानकारी देखते हैं, डिब्बाबंद एनीमेशन नहीं।

प्रश्न: क्या पैनल वारंटी द्वारा कवर किया गया है?

उत्तर: हां, 2 साल का मानक, जिसमें बैकलाइट ड्राइवर और लाइट सेंसर शामिल है।

प्रश्न: क्या आप कस्टम प्रावरणी रंग प्रदान करते हैं?

उत्तर: हां, ओईएम प्रोग्राम के तहत, आपका लोगो कैबिनेट और बूट स्क्रीन पर लगाया जाता है।
