आवासीय और वाणिज्यिक संपत्तियों के लिए 22 किलोवाट स्लिम टॉवर एसी ईवी चार्जर

एक ओपन प्रोटोकॉल किलोवाट संख्या से अधिक क्यों मायने रखता है?

उस ऑपरेटर से पूछें जिसने बंद चार्जिंग सिस्टम पर तीन साल बिताए हैं, और दर्द प्रवास के दिन से शुरू होता है। हार्डवेयर ने काम किया; सॉफ़्टवेयर ने जाने से इनकार कर दिया. ओपन OCPP 1.6J बिल्कुल उसी वार्तालाप को रोकने के लिए मौजूद है।

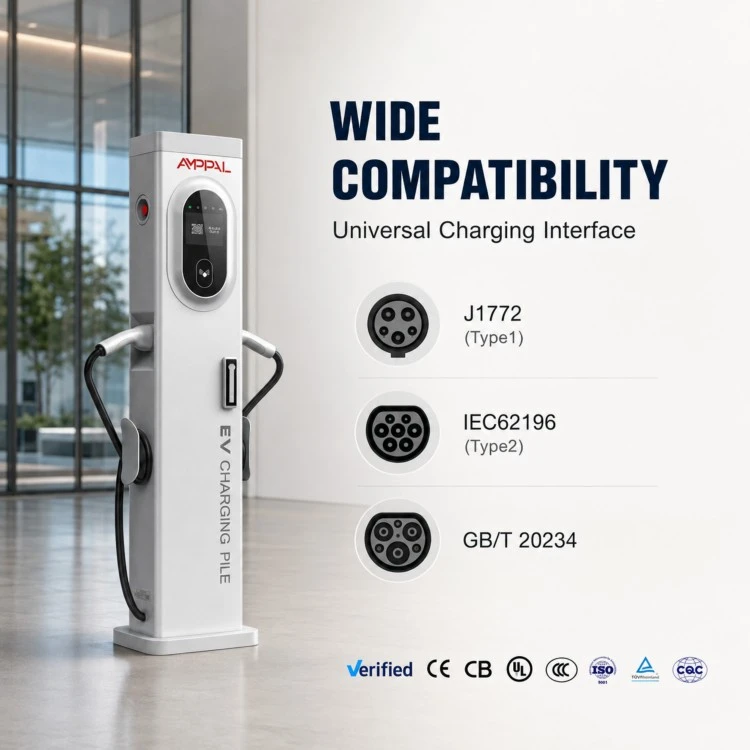

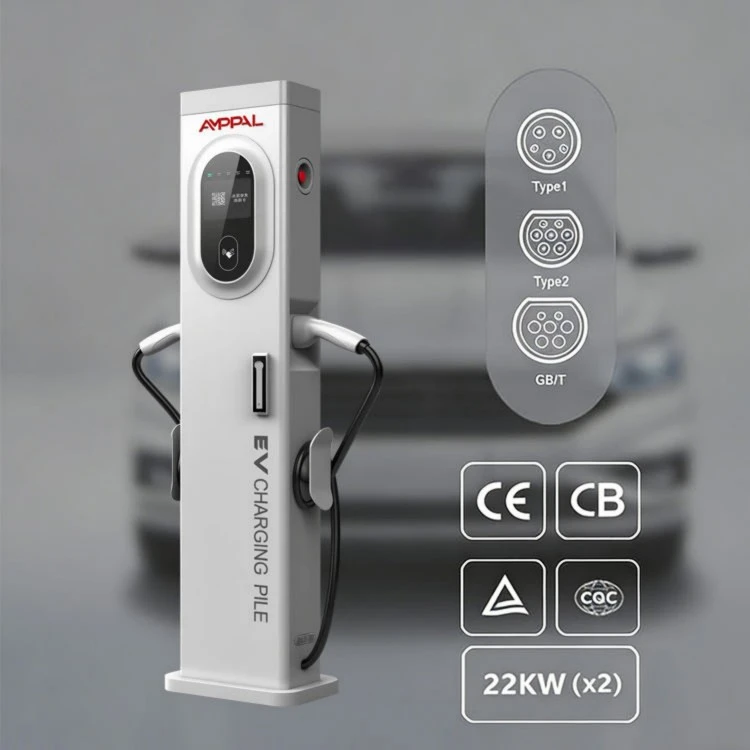

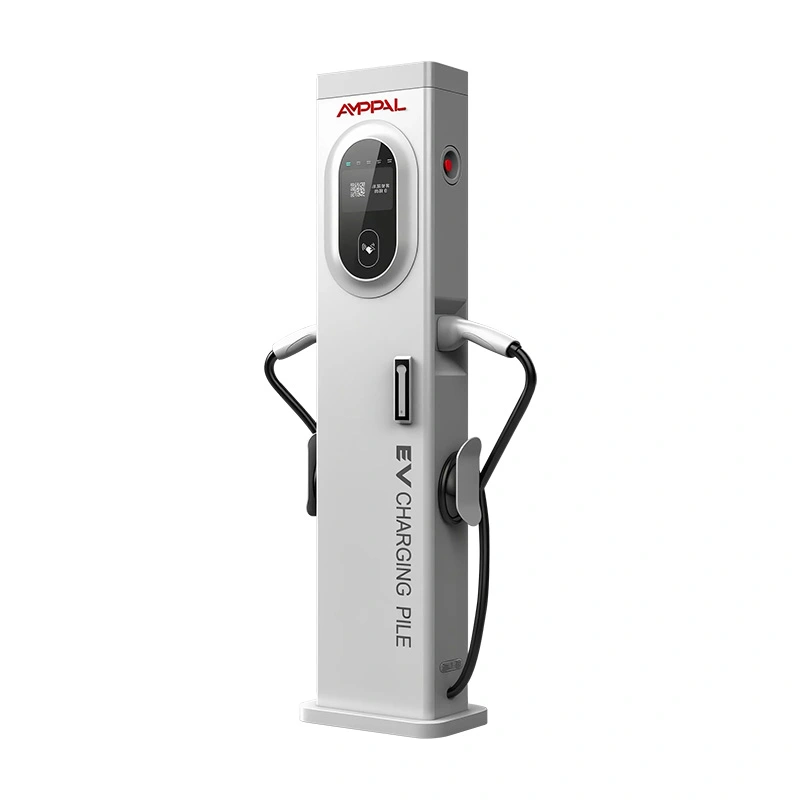

आवासीय और वाणिज्यिक संपत्तियों के लिए AMPPAL 22kW स्लिम टॉवर AC EV चार्जर (AF-AC-022-Y-A-0-4-JA-P) 5 इंच की टच स्क्रीन के साथ 300 x 150 x 1400 मिमी कॉलम से दो टाइप 2 गन (16A+16A) के माध्यम से 22kW प्रदान करता है। इसका वास्तविक विभेदक फर्मवेयर में बैठता है: प्रत्येक लेनदेन, सत्र और स्थिति घटना मानक OCPP 1.6J बोलती है।

इसका मतलब है कि टावर का हमारे क्लाउड, हमारे ऐप या किसी पुनर्विक्रेता के पोर्टल से कोई संबंध नहीं है। आप इसे उस मंच पर इंगित करते हैं जिसे आप आज चुनते हैं, और फिर तीन साल में जब कोई बेहतर मंच सामने आता है।

बंद सिस्टम पहली बार में आसान लगता है: ऐप पॉलिश किया गया है, सेटअप एक क्यूआर कोड है। बिल बाद में आता है, निकास शुल्क, पुनर्खरीद किए गए हार्डवेयर, या किसी सर्वर पर मौजूद डेटा जिसे आप नियंत्रित नहीं करते हैं।

OCPP 1.6J पर जोर देने के छह कारण

कोई विक्रेता लॉक-इन नहीं: यदि प्लेटफ़ॉर्म शुल्क बढ़ाता है या ऑफ़लाइन हो जाता है, तो हार्डवेयर आपका ही रहता है और आगे बढ़ता है।

रोमिंग के लिए तैयार: एग्रीगेटर्स और पार्टनर नेटवर्क उसी प्रोटोकॉल को स्वीकार करते हैं जिसके बारे में आपका बैक ऑफिस पहले से ही कहता है।

टैरिफ नियंत्रण आपके पास रहता है: आप प्लेटफ़ॉर्म के माध्यम से प्रति कनेक्टर कीमतें निर्धारित करते हैं, फ़ैक्टरी-बाउंड ऐप के माध्यम से नहीं।

दूरस्थ संचालन: स्टार्ट/स्टॉप, आरक्षण और फ़र्मवेयर अपडेट, मीटरिंग डेटा के समान OCPP चैनल पर चलते हैं।

ऑडिट योग्य रिकॉर्ड: प्रत्येक kWh और लेनदेन आईडी को एक मानक प्रारूप में लॉग किया जाता है जिसे अकाउंटेंट और नियामक पढ़ सकते हैं।

भविष्य-प्रूफ़िंग: जब सौर या स्मार्ट चार्जिंग बाद में आती है, तो अधिकांश ओसीपीपी-आधारित ऊर्जा प्रबंधन प्रणालियाँ इस टावर के लाइव डेटा को पढ़ सकती हैं।

ओपन टेंडरिंग: यदि आपकी कंपनी को चार्जिंग सेवा के लिए दोबारा टेंडर करना होगा, तो एक ओपन-प्रोटोकॉल नेटवर्क को सौंपना, मूल्य निर्धारण और ऑडिट करना आसान होता है।

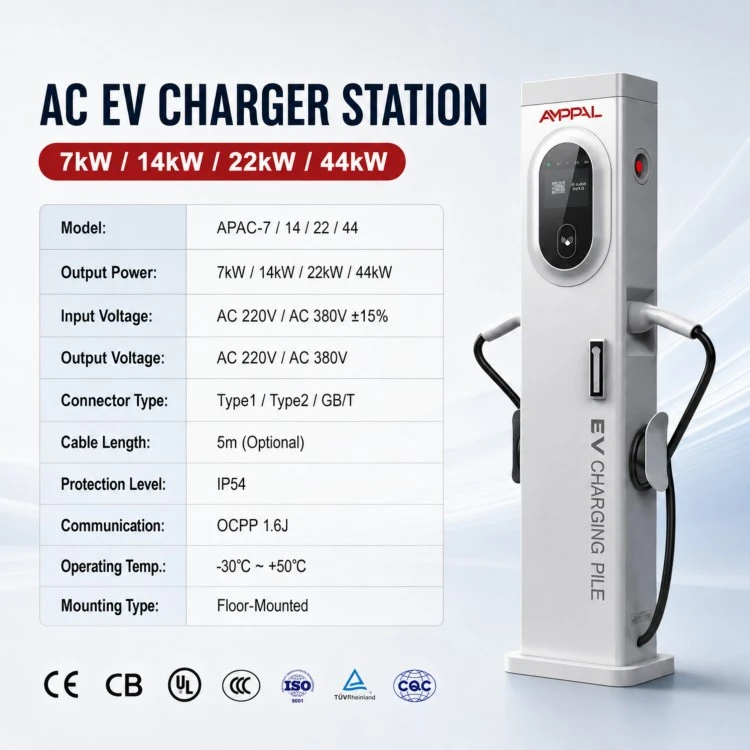

तकनीकी निर्देश

ऐसे परिदृश्य जहां प्लेटफ़ॉर्म स्वतंत्रता का लाभ मिलता है

सीपीओ जो हर दो या तीन साल में अपने बैक ऑफिस का टेंडर करते हैं और उन्हें ऐसे चार्जर की आवश्यकता होती है जो स्वैप से बचे रहें।

फ़्लीट जो दूसरा सिस्टम चलाने के बजाय मूल कंपनी के मौजूदा OCPP सर्वर से कनेक्ट होते हैं।

जो होटल और मॉल कई ऐप्स के साथ घूमना चाहते हैं, उन्हें एक ऑपरेटर के ऐप से बाध्य नहीं होना पड़ेगा।

संपत्ति डेवलपर जो अभी इंस्टॉल करते हैं और बाद में चार्जिंग अधिकार बेचते हैं; खरीदार को खुला हार्डवेयर विरासत में मिलता है।

सरकारी स्ट्रीट-चार्जिंग निविदाएं जिनके लिए विशिष्टताओं में खुले मानकों की आवश्यकता होती है।

ऑपरेटर पूरे नेटवर्क को चालू करने से पहले दस टावरों पर एक नए एग्रीगेटर का परीक्षण कर रहे हैं।

स्टेशन किसी भी प्लेटफार्म से कैसे बात करता है

टावर दो वार्तालाप चैनल खुले रखता है: प्राथमिक लिंक के रूप में ईथरनेट, साथ ही फ़ॉलबैक के रूप में 4जी और वाईफाई। यह आपके सर्वर को डायल आउट करता है, इसलिए आपकी ओर से किसी पोर्ट फ़ॉरवर्डिंग या स्थिर सार्वजनिक आईपी की आवश्यकता नहीं है।

जब कोई कार प्लग इन करती है, तो स्टेशन एक बूटनोटिफिकेशन भेजता है, फिर सत्र चलने पर स्थिति और लेनदेन अपडेट होता है। OCPP 1.6J AC चार्जिंग के लिए चार्ज प्वाइंट प्रबंधन और लेनदेन हैंडलिंग दोनों को साफ-सुथरा ढंग से संभालता है।

माइग्रेशन एक कॉन्फ़िगरेशन परिवर्तन है, हार्डवेयर परिवर्तन नहीं: स्टेशन मेनू खोलें, नया सर्वर यूआरएल और क्रेडेंशियल दर्ज करें, रीबूट करें। हमारे इंजीनियर आमतौर पर दूर से, एक घंटे के अंदर आपके आईटी व्यक्ति को स्विच के माध्यम से बता सकते हैं।

जानने लायक: टावर अपनी स्थानीय मीटरिंग और सत्र लॉग रखता है, चाहे वह किसी भी सर्वर से बात करता हो। भले ही कोई प्लेटफ़ॉर्म रातोंरात गायब हो जाए, फिर भी आपके पास निर्यात के लिए डिवाइस पर चार्जिंग इतिहास संग्रहीत है।

प्रमाणपत्र जो प्रोटोकॉल दावे का समर्थन करते हैं

लो वोल्टेज और ईएमसी निर्देशों के अनुसार सीई, प्रत्येक उत्पादन बैच पर पुनः सत्यापित।

इकाइयों के लाइन छोड़ने से पहले हमारी प्रयोगशाला में एक संदर्भ सर्वर के विरुद्ध OCPP 1.6J अनुरूपता का परीक्षण किया जाता है।

अंतिम स्टेशन पर 100% हाई-पॉट डाइइलेक्ट्रिक परीक्षण और ग्राउंड निरंतरता जांच।

IEC 60068 -30°C से +70°C तक थर्मल साइक्लिंग और नमूना इकाइयों पर 96 घंटे का नमक स्प्रे।

48 घंटे का फुल-लोड बर्न-इन, जबकि ड्रॉपआउट और रीकनेक्ट व्यवहार के लिए कॉम्स लिंक की निगरानी की जाती है।

ISO 9001:2015 गुणवत्ता प्रणाली के तहत RoHS/REACH अनुरूप घटक; फैक्ट्री के पास अन्य उत्पाद श्रृंखलाओं पर सीसीसी, टीयूवी, यूएल और सीबी प्रमाणपत्र भी हैं।

असेंबली हॉल के अंदर: आठ उत्पादन चरण

कॉलम शेल की सीएनसी लेजर कटिंग, 0.1 मिमी सहनशीलता।

1400 मिमी टावर बॉडी की प्रेस-ब्रेक फोल्डिंग और सीम वेल्डिंग।

बेस प्लेट और केबल ग्रंथि ब्रैकेट की FANUC रोबोट वेल्डिंग।

असेंबली से पहले तीन चरणों वाली सतह की सफाई और फिनिशिंग।

डीआईएन-रेल असेंबली: संपर्ककर्ता, आरसीडी, और मीटरिंग मॉड्यूल, विशिष्टता के अनुसार।

इलेक्ट्रॉनिक्स बे: टच स्क्रीन, कॉम्स बोर्ड और पावर बोर्ड फिट।

फ़र्मवेयर फ़्लैशिंग और OCPP अनुरूपता हमारे परीक्षण सर्वर के विरुद्ध चलती है; परीक्षण लॉग प्रति सीरियल नंबर संग्रहीत किया जाता है।

हाई-पॉट, विज़ुअल क्यूसी, और पैकिंग; मानक ऑर्डर 15-20 कार्य दिवसों में भेज दिए जाते हैं।

प्लेटफ़ॉर्म-तैयार स्टेशन चुनना: तीन जाँचें

एक की जाँच करें: क्या आपका वर्तमान प्लेटफ़ॉर्म वास्तव में आपके लिए मायने रखता है? यदि आप एक मालिकाना ऐप के साथ एक ही साइट चलाते हैं तो आप खुश हैं, एक बंद चार्जर सस्ता है, और इस टावर की स्वतंत्रता वह पैसा है जिसका आप उपयोग नहीं करेंगे।

दो की जाँच करें: आपका बैक ऑफिस किस प्रोटोकॉल संस्करण पर बात करता है? यह स्टेशन OCPP 1.6J चलाता है, जो AC चार्जिंग की अधिकांश जरूरतों को पूरा करता है; यदि आपके रोडमैप को ISO 15118 प्लग-एंड-चार्ज जैसी OCPP 2.0 सुविधाओं की आवश्यकता है, तो ऑर्डर करने से पहले हमें बताएं ताकि हम सही मॉडल पर सलाह दे सकें।

तीन की जाँच करें: रोमिंग संबंध कौन रखता है? यदि कोई एग्रीगेटर आपके सत्रों को रूट करेगा, तो पहले उनसे उनके ओसीपीपी सर्वर विवरण मांगें; अधिकांश 1.6J एंडपॉइंट स्वीकार करते हैं, और टावर एक दिन के भीतर उनके नेटवर्क में शामिल हो सकता है।

एक और ईमानदार नोट: ओपन प्रोटोकॉल आपको लॉक-इन से बचाता है, खराब वायरिंग से नहीं। 22kW टावर को अभी भी उचित 380VAC तीन-चरण फ़ीड, एक सही आकार के ब्रेकर और एक ग्राउंडेड इंस्टॉलेशन की आवश्यकता है; कोई भी फ़र्मवेयर ढीले न्यूट्रल को ठीक नहीं कर सकता।

ओपन नेटवर्क के लिए ऑपरेटर्स AMPPAL टावर क्यों खरीदते हैं?

प्रोटोकॉल ईमानदारी: OCPP 1.6J अनुरूपता हमारी प्रयोगशाला में प्रति बैच सत्यापित की जाती है, और हम परीक्षण लॉग साझा करेंगे।

हार्डवेयर हेडरूम: एक 380VAC फ़ीड पर दो 16A सॉकेट, 5-इंच स्क्रीन, IP54, -20°C से +50°C ऑपरेटिंग रेंज।

शर्तें: मानक मॉडल पर MOQ 1 यूनिट, 15-20 कार्य दिवस लीड टाइम, 2 साल की वारंटी।

वैश्विक पहुंच: 40 से अधिक देशों में निर्यात, सीई दस्तावेज शामिल, डीएचएल/फेडएक्स के माध्यम से स्पेयर पार्ट्स।

OEM/ODM गहराई: हमने 2014 से मध्य पूर्व, यूरोप और दक्षिण पूर्व एशिया में ब्रांडों के लिए एसी और डीसी लाइनें बनाई हैं।

दस्तावेज़ों की पैकिंग, लोडिंग और निर्यात

एक कंटेनर ऑर्डर करें और आपको हर बार वही ईमानदार पैकिंग मिलेगी: प्रति 5-प्लाई कार्टन में एक टॉवर, फोम कॉर्नर ब्लॉक, एंकर किट और अंदर ग्रंथियां, प्रति बॉक्स लगभग 45 किलोग्राम सकल।

किनारे रक्षक और श्रिंक रैप के साथ एक फूस में चार कार्टन; एक 40 फुट का कंटेनर लगभग 60 टावरों को पैलेटाइज्ड या 80 फ्लोर तक लोड करता है, इसलिए प्रति यूनिट माल ढुलाई आपके कोटेशन के लिए अनुमानित रहती है।

हम एफओबी निंगबो या शंघाई (ईएक्सडब्ल्यू उपलब्ध) उद्धृत करते हैं और प्रत्येक शिपमेंट के साथ वाणिज्यिक चालान, पैकिंग सूची, लदान बिल, मूल प्रमाण पत्र और अनुरूपता की सीई घोषणा सौंपते हैं।

मिश्रित कंटेनरों का स्वागत है: टावर हमारी दीवार पर लगे एसी इकाइयों के साथ जगह साझा करते हैं।

प्लेटफ़ॉर्म माइग्रेशन के आसपास निर्मित समर्थन

विनिर्माण दोषों पर 2 साल की वारंटी, जिसकी गिनती शिपमेंट तिथि से की जाती है।

24 घंटे की तकनीकी प्रतिक्रिया; हमारे इंजीनियर चार समय क्षेत्रों में ग्राहकों के लिए प्लेटफ़ॉर्म माइग्रेशन कॉल में शामिल हो गए हैं।

सामान्य वस्तुओं के लिए 2 कार्य दिवसों के भीतर डीएचएल/फेडएक्स के माध्यम से स्पेयर पार्ट्स।

फोटो-और-सीरियल आरएमए: आपके कुछ भी लौटाने से पहले हम प्रतिस्थापन या मरम्मत की पुष्टि करते हैं।

निःशुल्क दस्तावेज़ीकरण पैक: ओसीपीपी कनेक्शन गाइड, नमूना सर्वर कॉन्फ़िगरेशन, और आपकी आईटी टीम के लिए एक परीक्षण समापन बिंदु।

फ़र्मवेयर रिलीज़ नोट्स की सूची है कि कौन से OCPP संदेश बदले गए हैं, ताकि आपकी प्लेटफ़ॉर्म टीम रोलआउट से पहले परीक्षण कर सके।

प्रवासन और संचालन: गलत बनाम सही

गलत: सत्र चलने के दौरान सर्वर यूआरएल बदलना। दाएं: कनेक्टर निष्क्रिय होने पर माइग्रेट करें और स्विच के बाद टावर को रीबूट करें।

ग़लत: यह मान लेना कि किसी सार्वजनिक नेटवर्क के लिए केवल वाईफ़ाई ही पर्याप्त है। दाएं: प्राथमिक लिंक को ईथरनेट से तार दें और 4जी को फ़ॉलबैक के रूप में रखें।

गलत: स्टेशन मेनू में डिफ़ॉल्ट क्रेडेंशियल छोड़ना। दाएं: पहले दिन एक मजबूत पासवर्ड सेट करें; OCPP कनेक्शन केवल डिवाइस क्रेडेंशियल जितना ही सुरक्षित है।

ग़लत: एक प्लेटफ़ॉर्म का परीक्षण करना और यह मान लेना कि बाकी का व्यवहार भी वैसा ही है। दाएं: बेड़े को बदलने से पहले एक टावर के साथ नए सर्वर पर 24 घंटे का परीक्षण चलाएं।

ग़लत: घड़ी समन्वयन को अनदेखा करना। दाएं: एनटीपी सक्षम रखें, क्योंकि तिरछे टाइमस्टैम्प वाले लेनदेन लॉग बाद में बिलिंग विवाद का कारण बनते हैं।

ग़लत: फ़र्मवेयर अपडेट को वैकल्पिक मानना। दाएं: निष्क्रिय कनेक्टर्स पर अपडेट शेड्यूल करें, क्योंकि फ़िक्सेस अक्सर बिल्कुल किनारे वाले केस फ़ील्ड ऑपरेटरों की रिपोर्ट को लक्षित करते हैं।

संचालक अपने शब्दों में

क्रोएशिया में एक चार्ज प्वाइंट ऑपरेटर ने एक ही सप्ताहांत में 30 टावरों को एक प्लेटफॉर्म से दूसरे प्लेटफॉर्म पर स्थानांतरित कर दिया। उनके तकनीकी नेतृत्व ने कहा कि स्विच प्रति यूनिट एक यूआरएल परिवर्तन था, और एकमात्र देरी उनका अपना डीएनएस था। अब वे किसी भी अनुबंध के नवीनीकरण से पहले पांच टावरों पर एक नए एग्रीगेटर का परीक्षण कर रहे हैं।

एक मलेशियाई लॉजिस्टिक्स फर्म ने दूसरा बैक ऑफिस चलाने के बजाय टावरों को समूह के मौजूदा ओसीपीपी सर्वर से जोड़ दिया। उनके आईटी प्रबंधक की शिकायत: 5 इंच की स्क्रीन केवल अंग्रेजी दिखाती है, इसलिए ड्राइवरों को कभी-कभी मलय में निर्देशों के लिए मोबाइल ऐप की आवश्यकता होती है।

एक तुर्की ऑपरेटर, एक साझेदारी का हिस्सा जिसे हमने 2022 से आपूर्ति की है, इस्तांबुल में कर्बसाइड चार्जिंग के लिए टावरों का उपयोग करता है। स्थानीय फाइबर कटौती के दौरान 4जी फ़ॉलबैक ने उन्हें दो बार बचाया; सत्रों में बिलिंग सही ढंग से होती रही क्योंकि स्टेशन ने रिकॉर्ड को कतारबद्ध कर दिया और लिंक वापस आने पर उन्हें अपलोड कर दिया।

इन रिपोर्टों में वही दोहराया गया है: कोई भी प्रोटोकॉल में बदलाव के लिए बजट नहीं देता है, और जो टावर चुपचाप इससे बच जाते हैं, वे ऐसे होते हैं जिन्हें किसी को छूना नहीं पड़ता।

मंच की स्वतंत्रता के बारे में संचालक प्रश्न पूछते हैं

प्रश्न: क्या टावर किसी OCPP 1.6J प्लेटफॉर्म के साथ काम करता है?

उत्तर: 1.6J AC चार्जिंग प्रोफ़ाइल लागू करने वाला कोई भी प्लेटफ़ॉर्म; हम परीक्षण किए गए सर्वरों की एक छोटी सूची रखते हैं और अनुरोध पर आपका सर्वर जोड़ते हैं।

प्रश्न: क्या मैं एक सर्वर कनेक्शन पर दो टावर चला सकता हूँ?

उत्तर: हां, प्रत्येक टावर अपनी पहचान के साथ अपने चार्ज प्वाइंट के रूप में पंजीकृत होता है।

प्रश्न: यदि प्लेटफॉर्म चार्ज के बीच में ऑफ़लाइन हो जाए तो क्या होगा?

उ: सत्र जारी रहता है और रिकॉर्ड को स्थानीय रूप से कतारबद्ध किया जाता है, फिर लिंक वापस आने पर अपलोड किया जाता है।

प्रश्न: क्या 22 किलोवाट टावर अभी भी एक पतला 150 मिमी कॉलम है?

उत्तर: हाँ, हमारे 14kW और 44kW टावरों के समान 300 x 150 x 1400 मिमी बॉडी।

प्रश्न: क्या आप फर्मवेयर अपडेट के लिए शुल्क लेते हैं?

उत्तर: नहीं, वारंटी अवधि के दौरान फ़र्मवेयर मुफ़्त है और OCPP चैनल पर या स्थानीय फ़ाइल के रूप में वितरित किया जाता है।

प्रश्न: क्या मैं टावर को अपने नाम से ब्रांड कर सकता हूं?

उत्तर: हां, लोगो, स्टार्टअप स्क्रीन और पैकेजिंग को OEM समझौते के तहत अनुकूलित किया गया है।

प्रश्न: इस टावर पर एक कार कितनी तेजी से चार्ज होती है?

उत्तर: प्रत्येक सॉकेट प्रति चरण 16A तक, 380V तीन-चरण पर लगभग 11kW प्रदान करता है; 22kW नेमप्लेट कुल दो-गन है।

प्रश्न: मुझे कौन से स्पेयर पार्ट्स का स्टॉक रखना चाहिए?

ए: एक टच स्क्रीन, एक कॉम्स बोर्ड, और केबल ग्रंथियों का एक सेट अधिकांश फ़ील्ड मरम्मत को कवर करता है; हम प्रति 20 टावरों पर एक किट का सुझाव देते हैं।
