आवासीय समुदायों के लिए 7 किलोवाट पेडस्टल एसी ईवी चार्जिंग स्टेशन टॉवर

जब दीवार कोई विकल्प नहीं है

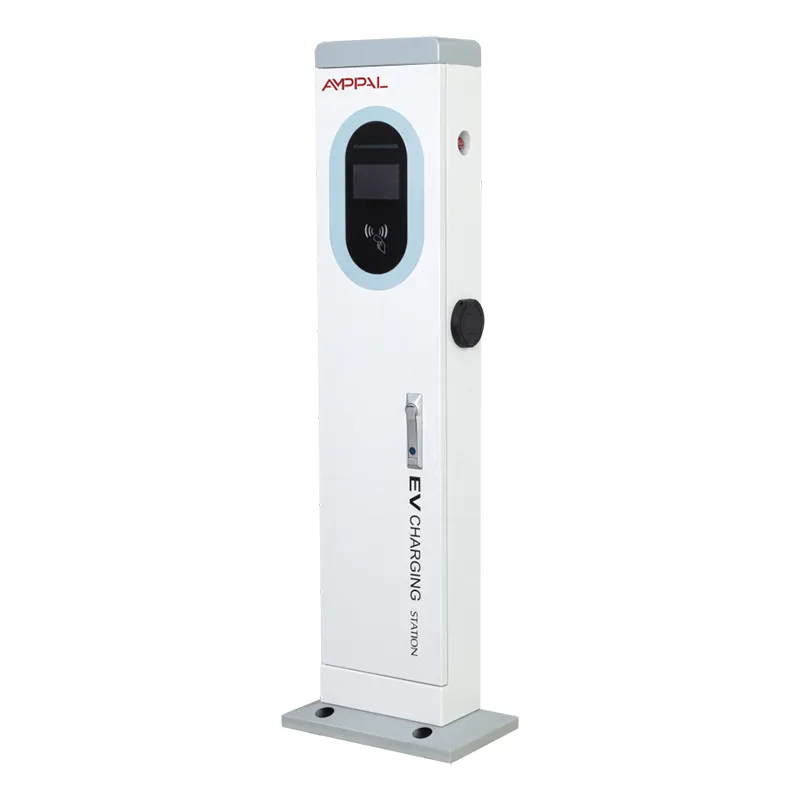

खुले पार्किंग स्थल में शायद ही कभी कोई दीवार होती है जहाँ आपको इसकी आवश्यकता होती है। यह अंतर बिल्कुल वही है जिसके लिए यह उत्पाद बनाया गया था। AF-AC-7kW एक सेल्फ-स्टैंडिंग चार्जिंग टावर है: एक 410 x 240 x 1400 मिमी स्टील कॉलम जिसमें एक 7kW AC चार्जिंग पॉइंट, 5-इंच रंगीन टच स्क्रीन और एक सीलबंद बॉडी में भुगतान और नेटवर्किंग हार्डवेयर होता है।

स्थापना एक नींव डालना है, कोई निर्माण परियोजना नहीं। हमारे द्वारा भेजे गए एंकर किट और ड्रिलिंग टेम्पलेट के साथ बेस प्लेट को कंक्रीट पैड पर बोल्ट करें, टावर को 220VAC +/-20% फ़ीड करें, ईथरनेट कनेक्ट करें या 4G सिम फिट करें। ड्रिल करने के लिए कोई मुखौटा नहीं, बहस करने के लिए कोई मकान मालिक की दीवार नहीं - केवल जमीन पर आपको कंक्रीट डालने की अनुमति है।

उन होटलों के लिए जिनके पास अपनी पार्किंग है, जिन मॉलों में सतही भूमि है, या नगर पालिकाओं के पास सड़क के किनारे खाड़ियाँ हैं, उनके लिए यह स्वतंत्रता अक्सर तय करती है कि चार्जिंग इस तिमाही में होगी या अगले वर्ष में। वॉल बॉक्स चार्जिंग की समस्या का समाधान करते हैं। टावर्स सबसे पहले साइट की समस्या का समाधान करते हैं।

खरीदार दीवार बॉक्स के ऊपर पोल क्यों चुनते हैं?

साइट की स्वतंत्रता - टावर को मध्य पंक्ति में, अंतिम खाड़ी में, या पेड़ों के बीच, जहां भी कारें पार्क होती हैं, लगाएं, न कि जहां कोई दीवार हो।

स्टैंडिंग-ऊंचाई एर्गोनॉमिक्स - 1400 मिमी पर स्क्रीन प्राकृतिक आंख के स्तर पर बैठती है, इसलिए ड्राइवर बिना झुके या बैठे बिना टैप, भुगतान और अनप्लग करते हैं।

आसान केबल हैंडलिंग - बंदूक होल्स्टर पर कमर की ऊंचाई पर लटकती है, जो कम दीवार वाले सॉकेट की तुलना में पुराने ड्राइवरों और डिलीवरी कोरियर के लिए अधिक आरामदायक है।

एक सीलबंद घेरा - सभी इलेक्ट्रॉनिक्स IP54 टॉवर बॉडी के अंदर रहते हैं, इसलिए विशिष्ट साइटों पर किसी अलग वितरण बॉक्स की आवश्यकता नहीं होती है।

पूरे क्षेत्र से दृश्यमान - यहां 50 मीटर से एक टावर चार्ज होता हुआ प्रतीत होता है; खड़ी वैनों के पीछे एक दीवार बॉक्स गायब हो जाता है और आपके साथ आने वाले ग्राहकों को नुकसान होता है।

एक पदचिह्न जो आपके साथ बढ़ता है - इस श्रृंखला में प्रत्येक टॉवर समान 410 x 240 बेस साझा करता है, इसलिए बाद में डुअल-गन मॉडल में जाने पर उसी पैड का पुन: उपयोग किया जा सकता है।

तकनीकी निर्देश

जहां एक फ्रीस्टैंडिंग पोल अपनी कमाई अर्जित करता है

खुली सतह वाले होटल और रिसॉर्ट कार पार्क, खाड़ी के पास कोई इमारत नहीं है।

नगरपालिका ऑन-स्ट्रीट और सार्वजनिक-लॉट बे जहां आस-पास की इमारतों में ड्रिलिंग की अनुमति नहीं है।

पट्टे की भूमि पर कार्यस्थल कार पार्क - किरायेदार दीवारों को छू नहीं सकता है, लेकिन वह पैड डाल सकता है।

इमारत से दूर बिखरी हुई खाड़ियों के साथ रेस्तरां और खुदरा दुकानें।

नई-निर्मित साइटें जहां भवन निर्माण पूरा होने से पहले चार्जिंग चालू होनी चाहिए।

टावर साइट पर कैसे काम करता है

आपके 220VAC +/-20% आपूर्ति से बिजली टॉवर में प्रवाहित होती है, नियंत्रण इकाई के माध्यम से, बंदूक से 7kW तक के एक वाहन में - मध्यम आकार के ईवी के लिए प्रति घंटे लगभग 45 किमी की रेंज, और लगभग किसी भी यूरोपीय यात्री कार के लिए पूरी रात चार्ज होती है।

टावर OCPP 1.6 या 2.0 का उपयोग करके ईथरनेट, 4G या वाईफाई पर ऑपरेटर के बैकएंड को रिपोर्ट करता है। 5 इंच की स्क्रीन ड्राइवर को प्लग इन, प्रमाणित करने, चार्ज करने और रसीद के माध्यम से ले जाती है; सत्र डेटा वास्तविक समय में क्लाउड तक पहुंचता है।

सेवा अधिकतर दूरस्थ है. जब कोई सत्र विफल हो जाता है, तो बैकएंड उसे लॉग करता है और साइट विज़िट की आवश्यकता है या नहीं, यह तय करने से पहले हम नेटवर्क पर टावर के डायग्नोस्टिक्स को पढ़ते हैं।

सीई मार्क ने वास्तव में क्या लिया

ईयू लो वोल्टेज और ईएमसी निर्देशों के तहत सीई मार्किंग, आयातकों और सीमा शुल्क निकासी के लिए फ़ाइल में परीक्षण दस्तावेज़ीकरण के साथ।

IP54 को हमारी प्रयोगशाला में और तीसरे पक्ष के परीक्षण घर द्वारा सत्यापित किया गया है - हर कोण से धूल-संरक्षित और छींटे-प्रूफ।

तटीय कार पार्कों के आकार के पाउडर-लेपित बाड़े पर 96 घंटे का नमक-स्प्रे परीक्षण।

डिज़ाइन फ़्रीज़ होने से पहले -20C से +50C की रेटेड रेंज में पूर्ण कार्यात्मक परीक्षण।

प्रत्येक उत्पादन इकाई पैकिंग से पहले एक लोड परीक्षण और भुगतान-टर्मिनल और नेटवर्क हैंडशेक परीक्षण चलाती है - कोई यादृच्छिक नमूना नहीं।

सीई आधार रेखा है; कारखाने के पास अन्य निर्यात कार्यक्रमों के लिए सीसीसी, टीयूवी, यूएल और सीबी चिह्न भी हैं।

कॉइल से टॉवर तक: हमारे कारखाने में आठ चरण

स्टील शीट को हमारी अपनी शीट-मेटल शॉप में 410 x 240 प्रोफ़ाइल पर लेजर-कट और सीएनसी-छिद्रित किया जाता है।

TRUMPF प्रेस ब्रेक कॉलम को मोड़ते हैं और FANUC रोबोट सीम को वेल्ड करते हैं।

शरीर पाउडर से लेपित है; प्रत्येक बैच के नमूने नमक-स्प्रे परीक्षण में जाते हैं।

एसी असेंबली लाइन कंट्रोल मॉड्यूल, कॉन्टैक्टर, 5-इंच स्क्रीन और चार्जिंग गन में फिट होती है।

केबल प्रविष्टियों और स्क्रीन बेज़ल सहित IP54 आवश्यकता के अनुसार सीलिंग की जाँच की जाती है।

प्रत्येक टावर एक प्रतिरोधक भार के साथ एक कार्यात्मक परीक्षण चलाता है, फिर एक भुगतान और नेटवर्क परीक्षण चलाता है।

क्यूसी सीरियल नंबर, परीक्षण रिपोर्ट और सीई दस्तावेजों पर हस्ताक्षर करता है, और यूनिट को प्रेषण के लिए बुक किया जाता है।

ऑर्डर की पुष्टि से मानक लीड समय 15-20 कार्य दिवस है; अत्यावश्यक आदेश सहमति से तेजी से आगे बढ़ते हैं।

पोल या दीवार बॉक्स? ईमानदार तुलना

यदि कारें खड़ी होने वाली जगह पर पहले से ही एक मजबूत दीवार खड़ी है, तो दीवार बॉक्स खरीदें। इसकी लागत कम है - कोई नींव नहीं, कम स्टील, जल्दी स्थापित - और हम उन्हें भी बेचते हैं। तथ्यों के आधार पर चुनें, आदत के आधार पर नहीं।

टावर की अतिरिक्त लागत तीन चीजें खरीदती है: किसी एक को विरासत में देने के बजाय स्थान चुनने का अधिकार, खड़े-ऊंचाई वाले एर्गोनॉमिक्स एक घुटने-ऊंचाई वाली दीवार सॉकेट से मेल नहीं खा सकते हैं, और एक सीलबंद बॉडी जो लोडिंग-बे दीवार पर लगे बॉक्स की तुलना में बहुत अधिक ट्रैफ़िक से बेहतर बचती है।

इसे किसे नहीं खरीदना चाहिए: किरायेदार जो कंक्रीट नहीं डाल सकते, ऐसी साइटें जिन्हें केवल कुछ हफ्तों के लिए चार्जिंग की आवश्यकता होती है, या खरीदार जिनकी एकल कार एक साधारण सॉकेट से रात भर ठीक चार्ज होती है। उनके लिए टावर स्टील है जिसकी उन्हें जरूरत नहीं है।

AMPPAL क्या लाता है जो एक पुनर्विक्रेता नहीं ला सकता

चीन की विद्युत राजधानी - यूकिंग में झेजियांग अनफू न्यू एनर्जी टेक्नोलॉजी कंपनी लिमिटेड से फैक्टरी-प्रत्यक्ष - 2014 में स्थापित।

260+ कर्मचारियों और अलग एसी और डीसी असेंबली लाइनों वाला एक राष्ट्रीय छोटा-विशाल उद्यम।

2024 तक 1,000,000 से अधिक इकाइयाँ वितरित की गईं, जिन्हें संयुक्त अरब अमीरात और जर्मनी से लेकर मलेशिया और मैक्सिको तक 40 से अधिक देशों में निर्यात किया गया।

FANUC और TRUMPF से स्वचालित लाइनें, साथ ही इन-हाउस सीएनसी पंचिंग, बेंडिंग और लेजर कटिंग।

OEM और ODM का स्वागत है - कस्टम रंग, लोगो, भुगतान ब्रांडिंग और पैकेजिंग, MOQ के साथ प्रति प्रोजेक्ट पर चर्चा की गई।

पैकिंग, कंटेनर और व्यापार शर्तें

प्रत्येक टॉवर 1400 मिमी ऊंचाई के ऊर्ध्वाधर लकड़ी के टोकरे में आता है, जिसमें स्क्रीन और बेज़ेल के चारों ओर आंतरिक ब्रेसिंग होती है। एंकर बोल्ट, ड्रिलिंग टेम्प्लेट और माउंटिंग हार्डवेयर एक ही टोकरे के अंदर यात्रा करते हैं, इसलिए दूसरी शिपमेंट के लिए साइट पर कुछ भी इंतजार नहीं करना पड़ता है।

दीवार के बक्सों की तुलना में 1400 मिमी की लंबाई कंटेनर योजना को बदल देती है: टोकरे सपाट और ढेर होते हैं, और 20-फीट कंटेनर आमतौर पर टोकरे के आयामों के आधार पर 60-80 टावर लेता है; हम प्रति टोकरा भाड़ा उद्धृत करते हैं।

हम एफओबी निंगबो या शंघाई को मानक के रूप में उद्धृत करते हैं, अनुरोध पर EXW और CIF उपलब्ध हैं। दस्तावेज़ों में वाणिज्यिक चालान, पैकिंग सूची, लदान बिल और सीई प्रमाणपत्र की एक प्रति शामिल है।

डिलीवरी के बाद वारंटी और समर्थन

टावर, स्क्रीन और भुगतान मॉड्यूल पर 2 साल की वारंटी, सामग्री और कारीगरी में दोषों को कवर करती है।

स्पेयर पार्ट्स - स्क्रीन, बंदूकें, नियंत्रण बोर्ड - स्टॉक में रखे गए और अनुरोध पर भेजे गए।

4जी या ईथरनेट पर रिमोट डायग्नोस्टिक्स; अधिकांश सॉफ़्टवेयर और कॉन्फ़िगरेशन दोषों को साइट विज़िट के बिना ही ठीक कर दिया जाता है।

रखरखाव सलाह: बंदूक और होलस्टर का त्रैमासिक निरीक्षण करें, और साल में एक बार एंकर बोल्ट को फिर से टॉर्क करें।

पूर्ण दस्तावेज़ - उपयोगकर्ता मैनुअल, इंस्टॉलेशन ड्राइंग और ओसीपीपी सेटअप गाइड - प्रत्येक इकाई के साथ भेजा जाता है।

पाँच इंस्टालेशन गलतियाँ जो हम बार-बार देखते हैं

गलत: बेस को सीधे डामर पर बोल्ट करें। दाएं: दिए गए टेम्पलेट का उपयोग करके कंक्रीट पैड डालें और टावर को लोड करने से पहले इसे पूरी तरह से ठीक होने दें।

ग़लत: सत्रों के बीच बंदूक को ज़मीन पर पड़ा रहने दें। दाएं: इसे हर बार होल्स्टर में लौटाएं - कनेक्टर वह हिस्सा है जो सबसे पहले घिसता है।

गलत: किसी सुदूर इलाके में अकेले वाईफाई पर निर्भर रहें। दाएं: 4जी सिम फिट करें ताकि ऑफिस का राउटर बंद होने पर भुगतान काम करता रहे।

गलत: टावर वहां लगाएं जहां पलटने वाला ट्रक उस तक पहुंच सके। दाएं: इसे खाड़ी के सुदूर छोर पर रखें या एक बोलार्ड जोड़ें।

गलत: वार्षिक टॉर्क जांच को भूल जाइए। दाएं: हर 12 महीने में एंकर बोल्ट को दोबारा कसें और यदि आपको पानी के निशान दिखें तो बेस प्लेट को फिर से सील कर दें।

एक साल बाद साइट संचालक क्या कहते हैं?

स्प्लिट, क्रोएशिया में एक होटल मालिक ने वसंत 2024 में अपने खुले आंगन में तीन टावर लगाए। उसने उन्हें चुना क्योंकि इमारत के पास खाड़ी के पास कोई उपयोग करने योग्य मुखौटा नहीं है। उनकी शिकायत दोपहर के समय स्क्रीन की चमक को लेकर है - एक एंटी-ग्लेयर फिल्म ने इसे हल कर दिया - लेकिन उन्होंने दो गर्मियों में भारी अतिथि उपयोग के दौरान शून्य हार्डवेयर दोष की सूचना दी।

कुआलालंपुर में एक वितरक ने एक खुदरा समूह की सतह पर दस इकाइयाँ बेचीं। इंस्टॉलर ने ड्रिलिंग टेम्पलेट की प्रशंसा की - उसके दल ने प्रत्येक नींव को एक सुबह में पूरा किया। छोटी शिकायत: लंबी खाड़ी के अंत में कुछ एसयूवी के लिए गन केबल कम चलती है।

संयुक्त अरब अमीरात में एक नगर पालिका सड़क किनारे पैड पर बारह टावर चलाती है। 14 महीनों के बाद रखरखाव लॉग एक टच-स्क्रीन प्रतिस्थापन दिखाता है और कुछ नहीं। वे अभी भी प्रत्येक बरसात के मौसम में बेस प्लेट को फिर से सील करते हैं, एक औपचारिकता जो वे वैसे भी निभाते हैं।

पहली बार टावर ख़रीदने वालों से पूछे जाने वाले प्रश्न

प्रश्न: क्या यह टावर हर ईवी को चार्ज करेगा?

उत्तर: यूरोप में टाइप 2 सॉकेट के साथ बेची जाने वाली प्रत्येक ईवी इससे चार्ज होगी; कार का ऑनबोर्ड चार्जर टॉवर की 7 किलोवाट छत तक सटीक गति तय करता है।

प्रश्न: इसके लिए किस आधार की आवश्यकता है?

ए: ड्रिलिंग टेम्पलेट में एक कंक्रीट पैड डाला जाता है जिसे हम यूनिट के साथ भेजते हैं; सामान्य पैड लगभग 500 x 500 मिमी के होते हैं, और एंकर बोल्ट टोकरे में आते हैं।

प्रश्न: क्या वॉल बॉक्स सस्ता है?

उत्तर: हां, जहां एक अच्छी दीवार मौजूद है वहां खरीदना और स्थापित करना लगभग 20-30% सस्ता है - टावर की कीमत कॉलम, फाउंडेशन किट और स्थान चुनने की स्वतंत्रता के लिए भुगतान करती है।

प्रश्न: क्या स्क्रीन सीधी धूप से बच सकती है?

उत्तर: यह दिन के उजाले में पढ़ने योग्य है, हालाँकि दोपहर की कड़ी रोशनी एक शिकायत है जिसे हम सुनते हैं; एंटी-ग्लेयर फिल्म एक सस्ता उपाय है।

प्रश्न: क्या IP54 बाहरी उपयोग के लिए पर्याप्त है?

उत्तर: बारिश और छींटों के लिए हाँ - IP54 धूल और पानी के छींटों को रोकता है। पूरी तरह से जलमग्न साइटों को उच्च रेटिंग की आवश्यकता होगी, जिसकी लगभग किसी भी कार पार्क को आवश्यकता नहीं है।

प्रश्न: कौन से देश सीई मार्क स्वीकार करते हैं?

उत्तर: सभी ईयू और ईईए देश, साथ ही कई अन्य देश जो सीई को प्रवेश प्रमाणपत्र के रूप में स्वीकार करते हैं; फैक्ट्री अन्य बाजारों के लिए सीसीसी, टीयूवी, यूएल और सीबी भी रखती है।

प्रश्न: क्या मैं इस 7kW टावर को बाद में अपग्रेड कर सकता हूँ?

उत्तर: 410 x 240 बेस पूरी श्रृंखला में साझा किया गया है, इसलिए एक साइट एक ही पैड पर डुअल-गन टावर में जा सकती है - 7 किलोवाट इकाई स्वयं फ़ील्ड-अपग्रेड करने योग्य नहीं है।

प्रश्न: ऑर्डर से डिलीवरी तक कितना समय लगेगा?

ए: मानक के रूप में 15-20 कार्य दिवस, सीई प्रमाणपत्र सहित पूर्ण दस्तावेज़ पैक के साथ, निंगबो या शंघाई से शिपिंग।
