होटल और कार्यालय भवनों के लिए 14 किलोवाट एसी ईवी चार्जर

150 मिमी टावर आपकी साइट पर क्या बदलाव लाता है

कोई भी एसी चार्जिंग पेडस्टल लें जिसे आपने यूरोपीय सड़क पर देखा हो और यह आमतौर पर लगभग 240 मिमी गहरा होता है। ये 150mm का है. वह 90 मिमी तब तक तुच्छ लगता है जब तक कि आप दो पार्किंग बे के बीच खड़े न हों और गलियारे को साफ़ रखने का प्रयास न करें।

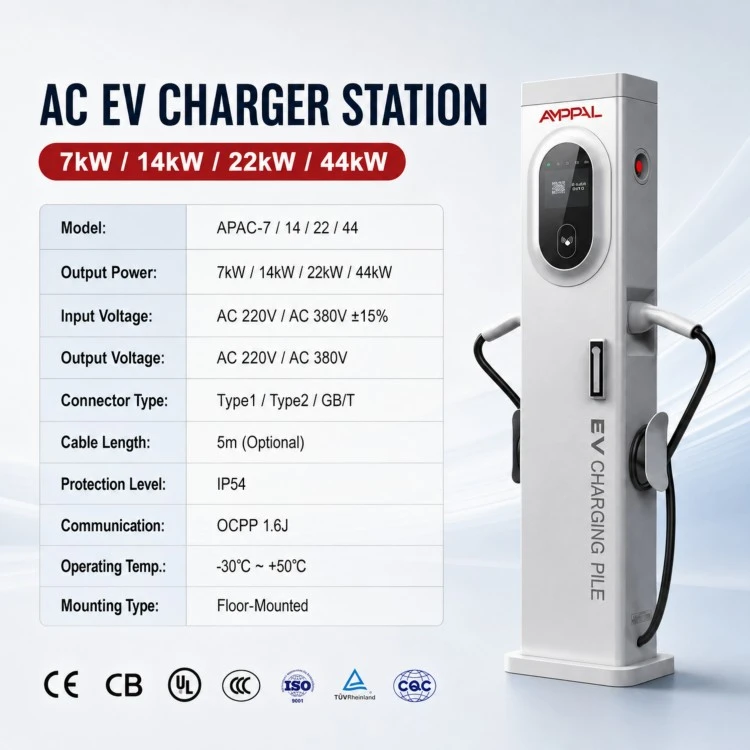

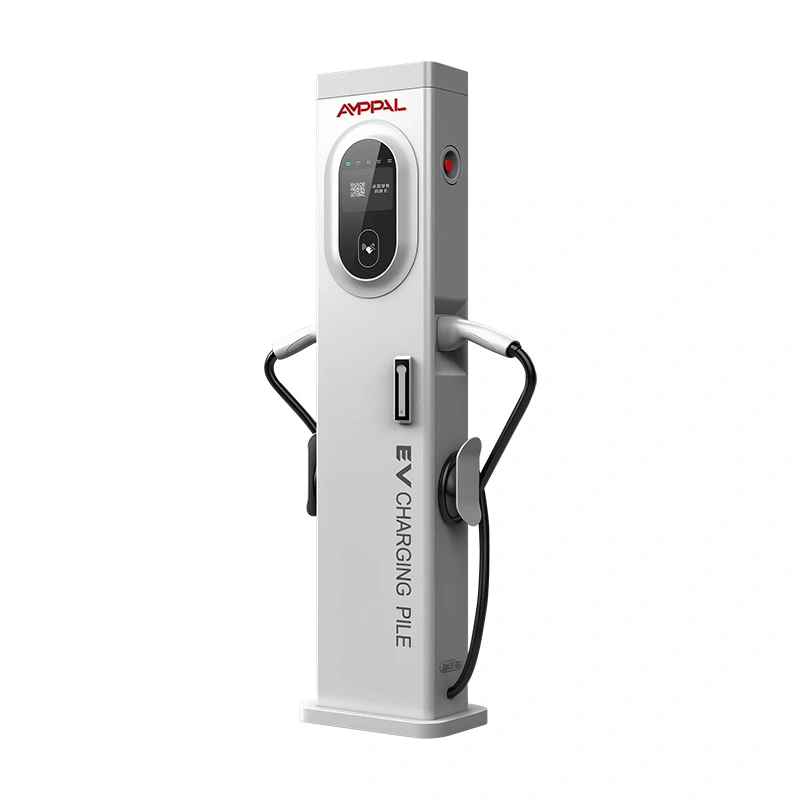

होटल और कार्यालय भवनों के लिए 14 किलोवाट एसी ईवी चार्जर (एएफ-एसी-014-वाई-ए-0-4-जेए-पी) एक 300 x 150 x 1400 मिमी कॉलम है जिसमें दो टाइप 2 बंदूकें हैं, जो 380VAC तीन चरण फ़ीड पर 16 ए + 16 ए रेटेड हैं, शीर्ष पर 5 इंच की रंगीन टच स्क्रीन है। लिफाफा एक समस्या को हल करने के लिए मौजूद है: जब कोई दीवार और कोई विस्तृत द्वीप उपलब्ध नहीं है तो चार्जर कहां जाता है?

ऑपरेटर इसका उपयोग दो हेड-इन खाड़ियों के बीच की पट्टी पर, फुटपाथ के किनारों पर करते हैं जहां एक व्यापक कैबिनेट की मंजूरी नहीं मिल पाती है, और गैरेज के अंदर जहां कॉलम हर अतिरिक्त मीटर को खा जाते हैं। चार्जिंग स्वयं मानक एसी है; पदचिह्न विशेषता है.

एक कॉलम के पांच भुगतान आधे से भी मोटे

150 मिमी की गहराई व्हीलचेयर मार्गों और दरवाज़ों के झूलों को साफ़ करती है जिन्हें 240 मिमी का पेडस्टल अवरुद्ध कर देगा; यह वह आयाम है जो यह तय करता है कि कोई साइट सर्वेक्षण सफल होता है या नहीं।

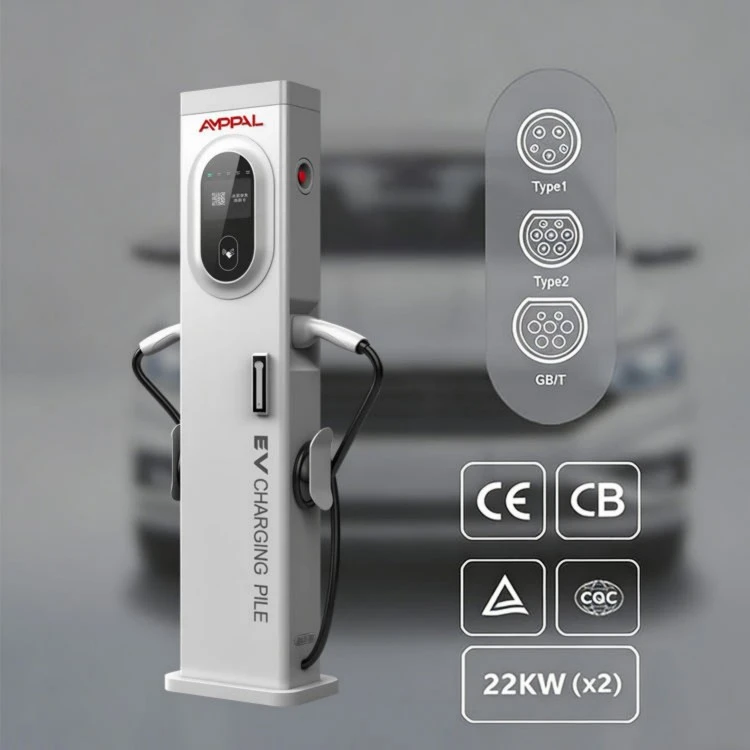

दो टाइप 2 सॉकेट (16ए+16ए) दो कारों को एक फीड पॉइंट से चार्ज करने देते हैं, जिससे सिंगल-गन पोल का थ्रूपुट लगभग दोगुना हो जाता है।

व्यस्त स्थान पर आंखों के स्तर पर 5 इंच के डिस्प्ले के साथ टावर 1400 मिमी लंबा है।

IP54 सुरक्षा और -20°C से +50°C की कार्यशील सीमा बिना किसी आश्रय या छतरी के सड़क के मौसम को कवर करती है।

ईथरनेट, 4जी और वाईफाई के साथ ओसीपीपी 1.6जे नए सॉफ्टवेयर के बिना मौजूदा बैक ऑफिस से जुड़ता है।

प्रत्येक इकाई CE प्रमाणित है और हमारे झेजियांग संयंत्र से 15-20 कार्य दिवसों के साथ 2 साल की फ़ैक्टरी वारंटी प्रदान करती है।

तकनीकी निर्देश

वे साइटें जहां हर सेंटीमीटर का बिल लिया जाता है

पुराने यूरोपीय शहरों में सड़क के किनारे जहां फुटपाथ 240 मिमी कैबिनेट के लिए बहुत संकीर्ण है; 150 मिमी टॉवर कर्ब लाइन को गले लगाता है।

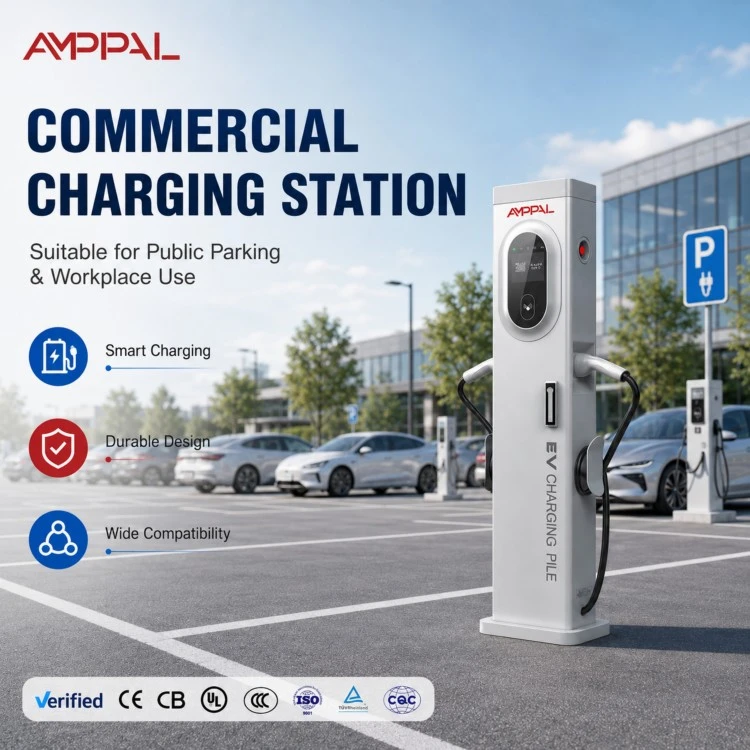

हेड-इन पार्किंग पंक्तियाँ: साझा पट्टी पर एक टॉवर दो विपरीत पंक्तियों में कार्य करता है।

तंग रैंप मोड़ों के साथ बहुमंजिला कार पार्क; प्रोफ़ाइल ड्राइवरों और कैमरों के लिए दृष्टि रेखाएँ खुली रखती है।

होटल और कार्यालय प्रांगण जहां लैंडस्केप वास्तुकार प्रवेश द्वार के बगल में एक भारी कुरसी रखने से इनकार करते हैं।

अस्थायी आयोजन स्थल: एक एम12 एंकर बेस, दो बंदूकें और एक 380वी फ़ीड को एक दिन में चालू किया जा सकता है।

डीलरशिप प्रांगण जो शोरूम पार्किंग को छोड़े बिना रात भर में डेमो ईवी को टॉप अप करता है।

टॉवर एक कॉलम से दो वाहनों को कैसे सेवा प्रदान करता है

एक 380VAC +/-15% तीन-चरण फ़ीड बेस प्लेट के माध्यम से प्रवेश करती है और कॉलम के अंदर डीआईएन-रेल अनुभाग पर उतरती है, जहां स्टेशन इसे दो सॉकेट में वितरित करता है। प्रत्येक बंदूक को प्रति चरण 16ए रेटिंग दी गई है; फ़र्मवेयर कुल आउटपुट को 14kW नेमप्लेट पर सीमित करता है और दोनों कारों के बीच उस हेडरूम को साझा करता है।

पहली कार में प्लग इन करें और यह पूरा बजट खींच लेती है। दूसरा सत्र शुरू करें और टावर पहले सत्र को बाधित किए बिना दोनों सॉकेट के बीच करंट को संतुलित करता है; स्क्रीन वास्तविक समय में प्रत्येक सत्र के केडब्ल्यू और केडब्ल्यूएच को दिखाती है।

टच स्क्रीन एक प्लग-एंड-चार्ज प्रवाह चलाती है, जबकि OCPP 1.6J ईथरनेट, 4G, या वाईफाई पर प्रत्येक लेनदेन रिकॉर्ड को आपके सर्वर तक ले जाता है। यदि नेटवर्क गिरता है, तो सत्र जारी रहता है और रिकॉर्ड बाद में अपलोड होते हैं।

प्रमाणन और इसके पीछे परीक्षण

लो वोल्टेज और ईएमसी निर्देशों के अनुसार सीई अनुपालन, प्रत्येक उत्पादन बैच के जहाजों से पहले पुनः सत्यापित किया गया।

100% इकाइयां अंतिम लाइन पर हाई-पॉट डाइइलेक्ट्रिक परीक्षण और ग्राउंड निरंतरता जांच पास करती हैं।

नमूना इकाइयों पर -30 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस प्रति आईईसी 60068 तक थर्मल साइक्लिंग, साथ ही तटीय प्रतिष्ठानों के लिए 96 घंटे का नमक स्प्रे परीक्षण।

करंट, तापमान और संचार स्थिरता की लाइव निगरानी के साथ 48 घंटे तक लगातार फुल-लोड बर्न-इन।

घटक RoHS और REACH के अनुरूप हैं, और फैक्ट्री ISO 9001:2015 गुणवत्ता प्रबंधन प्रणाली चलाती है।

आने वाले निरीक्षण में प्रत्येक कनेक्टर बैच शामिल होता है; ढीला टाइप 2 सॉकेट सबसे आम फ़ील्ड विफलता है जो हम एसी टावरों में देखते हैं।

फ़्लैट स्टील से 1.4-मीटर कॉलम तक: आठ चरण

लेज़र कटिंग: शीटों को सीएनसी लेज़रों पर सटीक टॉवर प्रोफ़ाइल पर काटा जाता है, सहनशीलता 0.1 मिमी तक होती है।

झुकना और बनाना: एक सीएनसी प्रेस ब्रेक कॉलम शेल को मोड़ता है और स्पॉट वेल्ड सीम को लॉक कर देता है।

FANUC आर्म्स पर रोबोटिक वेल्डिंग बेस ब्रैकेट और केबल एंट्री ग्रंथि से जुड़ती है, वही प्रक्रिया जो हमारी DC लाइन पर उपयोग की जाती है।

सतह का उपचार: तीन चरण की सफाई और फिनिशिंग लाइन असेंबली से पहले शेल की सुरक्षा करती है।

प्री-असेंबली: डीआईएन रेल, कॉन्टैक्टर, अवशिष्ट वर्तमान उपकरण और मीटरिंग मॉड्यूल को फिट किया जाता है और विनिर्देश के अनुसार टॉर्क किया जाता है।

इलेक्ट्रॉनिक्स: डिस्प्ले, कॉम्स बोर्ड और पावर बोर्ड लगाए और जुड़े हुए हैं।

फ़र्मवेयर लोड और ओसीपीपी अनुरूपता जांच: प्रत्येक इकाई को पंजीकृत किया जाता है और बॉक्सिंग से पहले एक परीक्षण सर्वर के साथ जोड़ा जाता है।

अंतिम क्यूसी और पैकिंग: हाई-पॉट परीक्षण, दृश्य निरीक्षण, और कार्टन पैकिंग लाइन बंद करें; मानक ऑर्डर 15-20 कार्य दिवसों में निकल जाते हैं।

क्या 14kW आपके पदचिह्न के लिए सही है?

14 किलोवाट का टावर वहां अपनी पकड़ बना लेता है जहां बाधा भौतिक होती है। यदि आपकी साइट एक मानक पेडस्टल के लिए तैयार कंक्रीट द्वीप के साथ एक विस्तृत खुली जगह है, तो सस्ता 240 मिमी कैबिनेट खरीदें; पतली प्रोफ़ाइल से आपको कुछ नहीं मिलता।

जब कारें आठ घंटे या उससे अधिक रुकती हैं तो यह भी गलत उपकरण है। 3.5-7 किलोवाट वॉल बॉक्स द्वारा ओवरनाइट फ्लीट पार्किंग को कीमत के एक अंश पर बेहतर सेवा प्रदान की जाती है, क्योंकि 14 किलोवाट केवल तभी भुगतान करता है जब वाहन दिन के दौरान अंदर और बाहर जाते हैं।

इसे तब चुनें जब आप सेंटीमीटर गिन सकें: एक संकीर्ण मध्य पट्टी, सख्त सेटबैक नियम के साथ एक कर्बसाइड पंक्ति, या एक गैरेज जहां एक व्यापक कैबिनेट के लिए पार्किंग स्थल की आवश्यकता होगी। यदि लगभग 7 किलोवाट की दो कारें आपके रहने के समय से मेल खाती हैं, तो इसे वितरित करने का यह सबसे अधिक स्थान-कुशल तरीका है।

AMPPAL बनाम 240 मिमी मानक पेडस्टल

पदचिह्न: 150 मिमी बनाम लगभग 240 मिमी गहराई का मतलब है कि टॉवर साइट सर्वेक्षण से गुजरता है जो पेडस्टल को अस्वीकार करता है।

एक फ़ीड, दो कारें: दो अलग-अलग इंस्टॉलेशन के बजाय, एक एकल तीन-चरण सर्किट दोनों बंदूकों की सेवा करता है।

परीक्षण साक्ष्य: सीई, 100% हाई-पॉट, 96-घंटे नमक स्प्रे, और 48-घंटे बर्न-इन प्रति बैच प्रलेखित हैं, न कि केवल ब्रोशर में दावा किया गया है।

खरीदने की शर्तें: MOQ 1 यूनिट से मानक मॉडल, 15-20 कार्य दिवसों का लीड समय, 2 साल की वारंटी, DHL/FedEx के माध्यम से स्पेयर पार्ट्स।

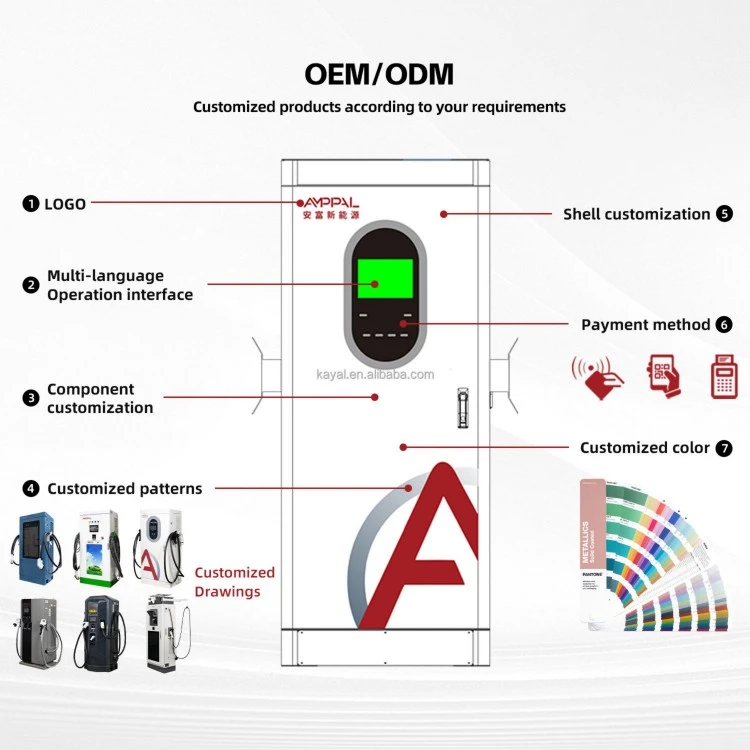

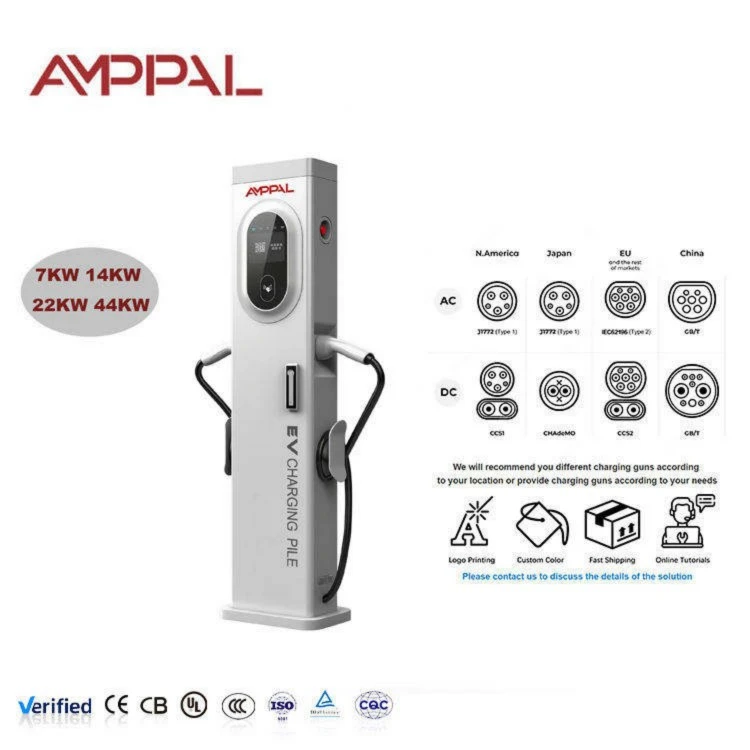

अनुकूलन: लोगो, स्टार्टअप स्क्रीन और केबल ब्रांडिंग को बदला जा सकता है; हमने यूएई, सऊदी अरब, कजाकिस्तान, जर्मनी और मैक्सिको सहित 40 से अधिक देशों में निर्यात कार्यक्रम भेजे हैं।

पैकिंग और शिपिंग: साइट पर कॉलम लाना

प्रत्येक टॉवर जहाज फोम कॉर्नर ब्लॉक के साथ लगभग 350 x 220 x 1460 मिमी के एक निर्यात कार्टन में पूरी तरह से इकट्ठे होते हैं; एंकर किट और केबल ग्रंथियों सहित सकल वजन लगभग 45 किलोग्राम है।

कार्टन प्रति फूस पर चार होते हैं, किनारे के रक्षकों के साथ सिकुड़े हुए होते हैं; एक 40 फुट के कंटेनर में लगभग 60 टावर पैलेटाइज़्ड, या 80 फ़्लोर तक लोड किए जा सकते हैं।

मानक शर्तें एफओबी निंगबो या शंघाई, या EXW संयंत्र हैं। प्रत्येक शिपमेंट में वाणिज्यिक चालान, पैकिंग सूची, लदान का बिल, उत्पत्ति का प्रमाण पत्र और अनुरूपता की सीई घोषणा शामिल है; रॉटरडैम या जेबेल अली तक समुद्री माल ढुलाई आम तौर पर 30-40 दिनों तक चलती है।

समर्थन जो आपकी स्थापना समयरेखा का सम्मान करता है

विनिर्माण दोषों पर 2 साल की वारंटी, कमीशनिंग के बजाय शिपमेंट से गिनती, जो इंस्टॉलर हमें बताते हैं वह दावों को सरल बनाता है।

वीडियो डायग्नोस्टिक्स के साथ तकनीकी टिकटों पर 24 घंटे की प्रतिक्रिया ताकि आपके इलेक्ट्रीशियन को उसी दिन समस्या से अवगत कराया जा सके।

हमारे केंद्रीय गोदाम से डीएचएल/फेडएक्स द्वारा स्पेयर पार्ट्स; तेजी से चलने वाली वस्तुएं जैसे टच स्क्रीन और केबल ग्लैंड्स 2 कार्य दिवसों के भीतर चले जाते हैं।

पेपर-फर्स्ट आरएमए: तस्वीरें और यूनिट क्रमांक भेजें, और आपके द्वारा कुछ भी वापस भेजने से पहले हम प्रतिस्थापन या मरम्मत के बीच निर्णय लेते हैं।

मल्टी-साइट रोलआउट के लिए हम आपके स्टॉक में मौजूद प्रति 20 टावरों पर एक रखरखाव किट का सुझाव देते हैं, ताकि फ़ील्ड स्वैप कभी भी सीमा शुल्क पर प्रतीक्षा न करें।

ऑन-साइट हैंडलिंग: गलत बनाम सही

गलत: टावर को इस प्रकार लगाना कि केबल यातायात गलियारे की ओर मुड़ जाए। दाएं: कॉलम को उन्मुख करें ताकि दोनों केबल ड्राइविंग लेन से दूर निकल जाएं।

गलत: टावर को कम आकार के सर्किट से बिजली दी जा रही है क्योंकि यह केवल एसी है। दाएं: दोनों बंदूकों के लिए फ़ीड का आकार एक साथ रखें; 6mm2 कंडक्टर के साथ 32A तीन-चरण ब्रेकर एक सुरक्षित प्रारंभिक बिंदु है, फिर स्थानीय कोड के विरुद्ध सत्यापित करें।

गलत: ईथरनेट केबल को पावर केबल के समान नाली में चलाना। दाएं: नेटवर्क लिंक को हस्तक्षेप से बचाने के लिए, अलग-अलग नलिकाएं, कम से कम 30 सेमी की दूरी पर।

गलत: टच स्क्रीन को स्टिकर या साइनेज से ढकना। दाएं: डिस्प्ले का चेहरा साफ़ रखें; 5 इंच की स्क्रीन ऑपरेटर का एकमात्र स्थानीय इंटरफ़ेस है।

ग़लत: यह मान लेना कि वारंटी बर्बरता को कवर करती है। दाएं: फ़ोटो और क्रमांक के साथ क्षति की तुरंत रिपोर्ट करें; 2 साल की वारंटी विनिर्माण दोषों को कवर करती है, इसलिए जितनी तेजी से आप इसका दस्तावेजीकरण करेंगे, उतनी ही तेजी से हम कार्रवाई करेंगे।

एक सीज़न के बाद साइट प्रबंधक क्या रिपोर्ट करते हैं

दुबई में एक पार्किंग संचालक ने इनमें से 12 टावरों को किनारे की पंक्ति के साथ चलाया, जिसे नगर पालिका ने मानक पेडस्टल्स के लिए बहुत संकीर्ण माना था। आठ महीने की 45 डिग्री सेल्सियस गर्मियों के बाद, एक टच स्क्रीन में झिलमिलाहट विकसित हुई, जिसे हमने एक सप्ताह के भीतर वारंटी के तहत बदल दिया। उनका सारांश: स्तंभ पतला है, लेकिन यह मुड़ा नहीं है, डगमगाया नहीं है, या ज़्यादा गरम नहीं हुआ है।

वास्तुकार द्वारा व्यापक कैबिनेट को अस्वीकार करने के बाद एक जर्मन होटल समूह ने अपने आंगन की पार्किंग के लिए टावर पर मानकीकरण किया। उनकी एक शिकायत: 4जी एंटीना आंगन के अंदर एक बार तक गिर जाता है, इसलिए वे अब वाईफाई/ईथरनेट संस्करण का ऑर्डर देते हैं और इसे बिल्डिंग स्विच से केबल करते हैं।

एक सऊदी ठेकेदार ने मिश्रित उपयोग के विकास के लिए 20 का पहला बैच खरीदा। एंकर इंस्टालेशन में पहले दिन उसके इलेक्ट्रीशियन को प्रति टावर दो घंटे लगते थे और ड्रिलिंग टेम्पलेट देखने के बाद एक घंटे से भी कम समय लगता था; तब से उन्होंने तीन और बैचों का ऑर्डर दिया है।

अक्सर पूछे जाने वाले प्रश्नों

प्रश्न: क्या वास्तव में 14 किलोवाट टावर पर दो कारें एक ही समय में चार्ज हो सकती हैं?

उत्तर: हां, दोनों सॉकेट सक्रिय हैं और स्टेशन उनके बीच 14 किलोवाट का बजट साझा करता है; अकेले रहने पर एक कार को पूरा बजट मिल जाता है।

प्रश्न: टावर को कर्ब या दीवार से किस निकासी की आवश्यकता है?

उत्तर: सॉकेट के सामने लगभग 600 मिमी कार्य स्थान रखें; केबल लूप के लिए लगभग 200 मिमी बग़ल में पर्याप्त है।

प्रश्न: क्या स्लिम टावर को ठोस नींव की आवश्यकता है?

ए: 300 x 300 मिमी कंक्रीट पैड पर एक एम12 एंकर बेस मानक है; डामर पर हम एक सतह-माउंट ब्रैकेट की आपूर्ति करते हैं।

प्रश्न: स्टेशन किस कनेक्टर के साथ शिप होता है?

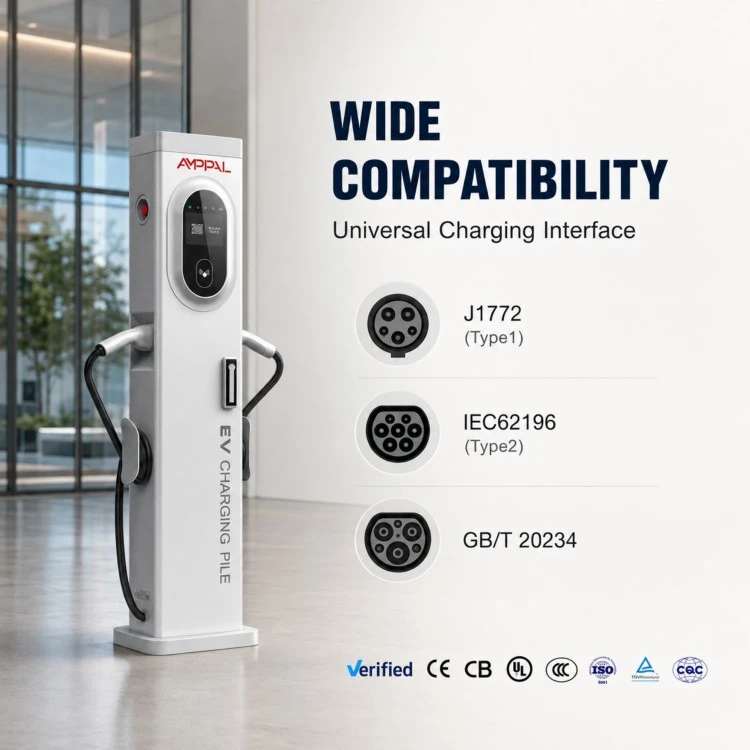

ए: मानक के रूप में 4.5 मीटर केबल के साथ दो प्रकार 2 सॉकेट; यह एसी मॉडल सीसीएस की पेशकश नहीं करता है।

प्रश्न: क्या टावर एकल-चरण बिजली पर चल सकता है?

उत्तर: नहीं, इसके लिए 380VAC तीन-चरण की आवश्यकता है; एकल-चरण साइटों के लिए हमारे 3.5-7kW वॉल-माउंटेड एसी स्टेशन देखें।

प्रश्न: भुगतान टर्मिनल के बिना बिलिंग कैसे काम करती है?

उत्तर: OCPP 1.6J आपके बैक ऑफिस या रोमिंग प्लेटफॉर्म पर टैरिफ और रिमोट स्टार्ट/स्टॉप भेजता है, जबकि स्क्रीन स्थानीय रूप से सत्र डेटा दिखाती है।

प्रश्न: कंटेनर ऑर्डर के लिए लीड टाइम क्या है?

ए: ऑर्डर पुष्टिकरण और जमा के बाद मानक मॉडल के लिए 15-20 कार्य दिवस।

प्रश्न: क्या स्क्रीन सीधी धूप में पढ़ने योग्य है?

उत्तर: यह आउटडोर ब्राइटनेस सेटिंग के साथ 5 इंच का रंगीन एलसीडी है; दोपहर की कड़ी धूप में हम एक विकल्प के रूप में जो शेड हुड पेश करते हैं वह मदद करता है।
