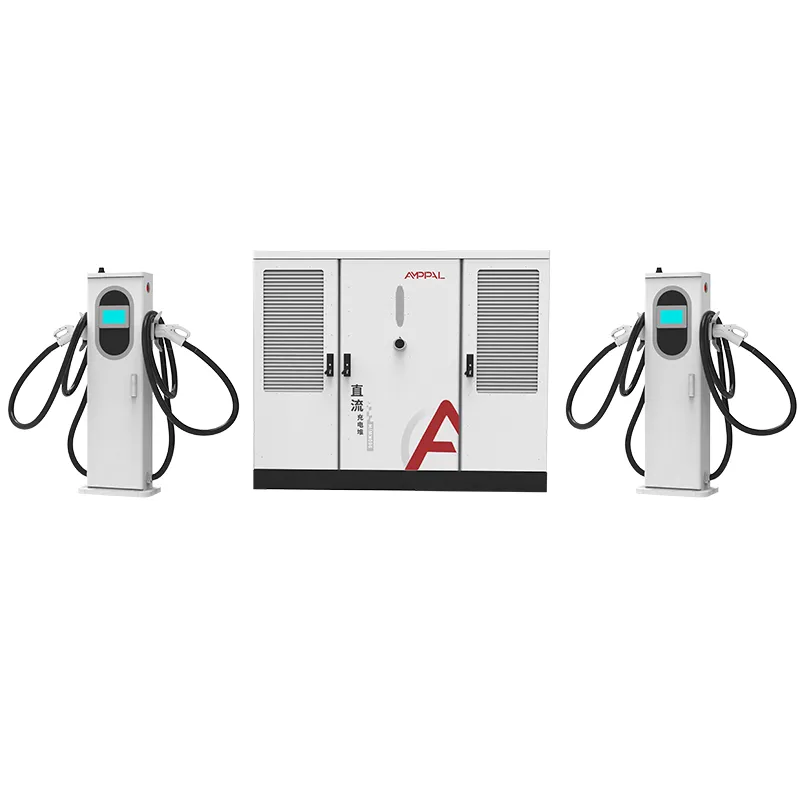

हेवी-ड्यूटी बेड़े के लिए 600 किलोवाट लिक्विड-कूल्ड अल्ट्रा-फास्ट ईवी चार्जिंग सिस्टम

AF-DC-600 क्या है और यह क्या संकेत देता है

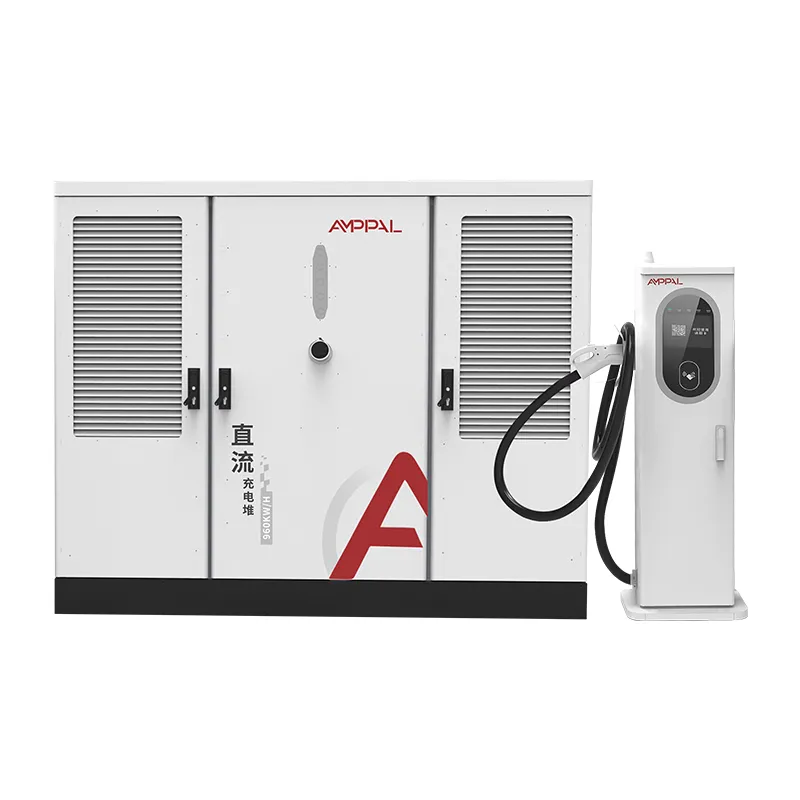

AF-DC-600 एक 600kW लिक्विड-कूल्ड चार्जिंग स्टैक है, जिसे उद्योग जहां जा रहा है, उससे मेल खाने के लिए बनाया गया है, न कि केवल जहां यह आज है। इसके 600A लिक्विड-कूल्ड टर्मिनल कनेक्टर ज्यामिति का पालन करते हैं जिसे AMPPAL ने अप्रैल 2025 में कैंटन फेयर में प्रस्तावित किया था, एक प्रस्ताव जिसने अंतर्राष्ट्रीय इलेक्ट्रोटेक्निकल कमीशन (IEC) विशेषज्ञों का ध्यान आकर्षित किया।

एक मानक 60kW की तुलना में 600kW पर अधिक मायने रखता है। कोई भी निर्माता एक बड़ा पावर मॉड्यूल बना सकता है; असली सवाल यह है कि क्या ड्राइवर के हाथ में प्लग आज भी 2030 में आपके उत्तराधिकारी द्वारा बनाए जाने वाले स्टेशन में फिट होगा। AMPPAL ने ठीक उसी इंटरफ़ेस प्रश्न के पीछे अपना इंजीनियरिंग भार डालने का फैसला किया।

यह स्टैक ठोस परिणाम है: एक 600kW पावर पूल, 600A लिक्विड गन, OCPP 1.6/2.0 टेलीमेट्री, और कनेक्टर विकास के एक दशक तक जीवित रहने के लिए डिज़ाइन किया गया इंटरफ़ेस।

प्रस्ताव में उस भौतिक परत को शामिल किया गया है जिसे अधिकांश विक्रेता छोड़ देते हैं: शीतलक फिटिंग और संपर्क लेआउट जो यह तय करता है कि निर्माता ए की बंदूक निर्माता बी के स्टेशन के साथ मिलती है या नहीं। उस परत के बिना, प्रत्येक 600 ए तैनाती एक द्वीप बनने का जोखिम उठाती है जिसे केवल उसका अपना ब्रांड ही सेवा दे सकता है।

600kW पर स्टैंडर्ड-एलईडी इंजीनियरिंग क्यों मायने रखती है

इंटरफ़ेस दीर्घायु: लिक्विड-कूल्ड कनेक्टर AMPPAL मानक प्रस्ताव का पालन करता है, इसलिए अब खरीदा गया हार्डवेयर मानक परिपक्व होने के साथ संगत रहता है।

प्रत्येक टर्मिनल से 600A निरंतर आउटपुट, सीलबंद कूलेंट लूप केबल और गन को 45°C से नीचे रखता है।

600 किलोवाट की पूल क्षमता चार 150 किलोवाट-श्रेणी सत्र या एक पूर्ण-वर्तमान ट्रक चार्ज प्रदान करती है; अनुसूचक दोनों को संतुलित करता है।

480kW मॉडल के समान S2-श्रेणी कैबिनेट में 94.5% चरम दक्षता और IP54 सुरक्षा, स्पेयर और प्रशिक्षण को सरल बनाना।

प्रत्येक टर्मिनल पर पूर्ण प्रोटोकॉल कवरेज - CCS1, CCS2, GB/T, CHAdeMO, NACS - इसलिए एक स्टैक एक मिश्रित बाजार को कवर करता है।

रिमोट डायग्नोस्टिक्स के साथ OCPP 1.6/2.0 को सरल बना दिया गया है क्योंकि डेटा मॉडल पहले से ही इंटरऑपरेबल है।

कम रेट्रोफिट जोखिम: जब मानक को अंतिम रूप दिया जाता है, तो प्रस्ताव के अनुसार निर्मित स्टेशनों को फर्मवेयर अपडेट की आवश्यकता होती है, न कि नई बंदूकें या पैड रीवर्क की।

तकनीकी निर्देश

आज किसे 600kW की आवश्यकता है (और किसे जल्दी है)

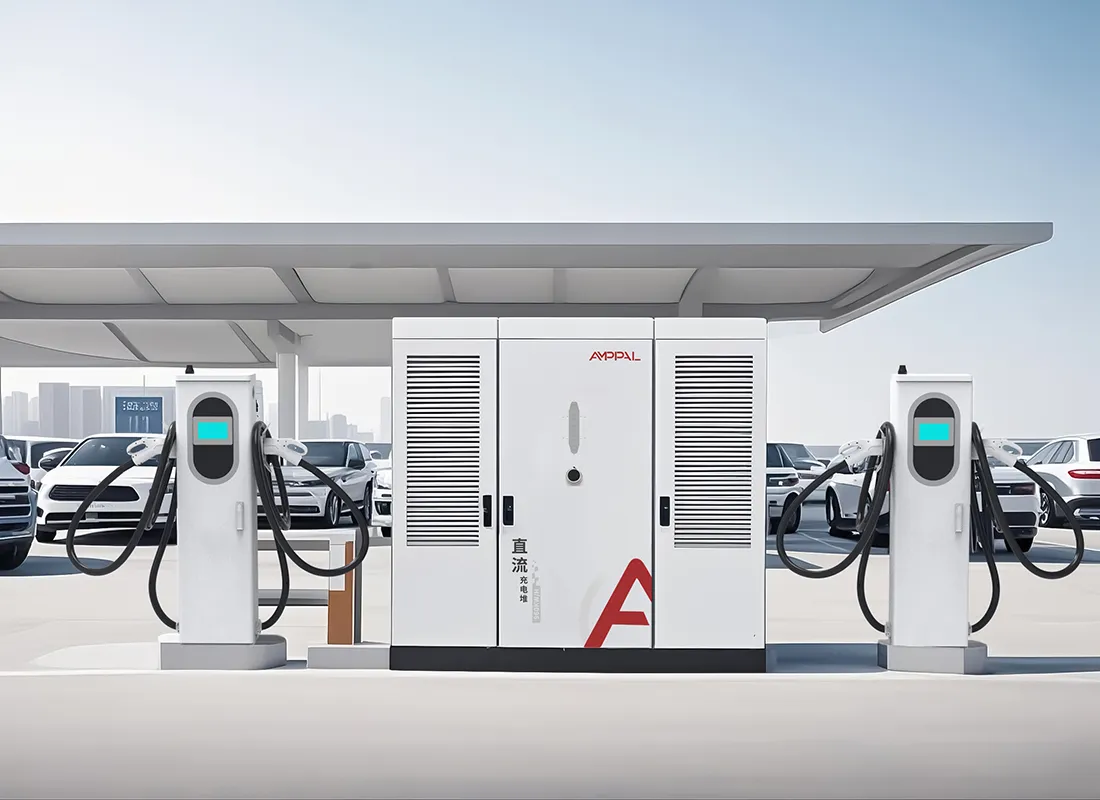

हेवी-ड्यूटी कॉरिडोर स्टेशन जहां 800V ट्रक और बसें अप्रत्याशित अंतराल पर आती हैं।

क्षेत्रीय केंद्र जिन्हें एक दूसरा ट्रांसफार्मर जोड़े बिना 150kW औसत पर चार कारों की सेवा देनी होगी।

40-90 मिनट के लंचटाइम चार्ज करने वाले इलेक्ट्रिक लंबी दूरी के ट्रकों के लिए डिपो।

बंदरगाह और लॉजिस्टिक्स यार्ड अपने बेड़े के लिए 600A तरल कनेक्टर्स पर मानकीकरण कर रहे हैं।

आईईसी-संरेखित लिक्विड-कूलिंग इंटरफ़ेस अपनाने वाले देशों में राष्ट्रीय गलियारा पायलट।

स्टैक और मानक एक साथ कैसे काम करते हैं

AF-DC-600 बाकी S2 परिवार के समान आर्किटेक्चर पर चलता है: AC380V±15% इनपुट, एक DC बस पर 600kW पावर मॉड्यूल पूल, और सीलबंद कूलेंट लूप के साथ 600A लिक्विड-कूल्ड टर्मिनल। शेड्यूलर प्रत्येक टर्मिनल को पूल सीमा तक उसका अनुरोधित करंट देता है।

इंटरफ़ेस का काम कनेक्टर पर मायने रखता है, जहां मानक प्रस्ताव संपर्क लेआउट, शीतलक फिटिंग ज्यामिति और बंदूक और वाहन के बीच हैंडशेक अनुक्रम को परिभाषित करता है। यह वह हिस्सा है जो 2026 ट्रक को 2031 स्टेशन में प्लग करने देता है और फिर भी साफ-सुथरा चलता है। प्रत्येक टर्मिनल वर्तमान हैंडशेक संशोधन के साथ आता है, और गन फ़र्मवेयर बाकी स्टैक की तरह OCPP पर अपडेट होता है।

टेलीमेट्री पावर नियंत्रण के रूप में उसी ओसीपीपी चैनल की सवारी करती है, इसलिए बैकएंड प्रति टर्मिनल शीतलक तापमान, कनेक्टर चक्र और मॉड्यूल स्वास्थ्य को देखता है - आईईसी कार्यसमूह मानक को परिष्कृत करने के लिए डेटा का उपयोग कर रहा है।

प्रमाणपत्रों से परे: AMPPAL मानक प्रस्ताव

AF-DC-600 संपूर्ण CE/TUV/CB/CCC/UL प्रमाणपत्र सेट के साथ आता है, और प्रस्तावित इंटरफ़ेस के तहत लिक्विड कनेक्टर को अलग से प्रमाणित किया जाता है।

प्रत्येक कैबिनेट 1000VDC पर एक इन्सुलेशन प्रतिरोध परीक्षण और ग्राउंड निरंतरता जांच को पास करता है।

600kW पूल में मॉड्यूल बैलेंस को फ़ैक्टरी लोड बैंक पर दो-दिवसीय फुल-लोड बर्न-इन में मान्य किया जाता है।

गन सहनशक्ति कॉरिडोर ड्यूटी पूर्वानुमानों के आकार के 20,000-चक्र नमूना परीक्षण का अनुसरण करती है।

प्रत्येक बैच के लिए IP54 (IEC 60529) और सर्ज इम्युनिटी (IEC 61000-4-5) की प्रवेश सुरक्षा की पुष्टि की गई है।

बैच परीक्षण रिपोर्ट यूनिट के साथ भेजी जाती है, जिसमें बर्न-इन से कनेक्टर लॉग भी शामिल है।

एएफ-डीसी-600 से आठ कदम पीछे

S2-श्रेणी के बाड़े के लिए शीट स्टील को TRUMPF लेजर पर काटा जाता है, फिर सीएनसी-निर्मित किया जाता है।

कैबिनेट को पाउडर-कोटेड आउटडोर फिनिश मिलती है।

मिलान किए गए मॉड्यूल सेट समर्पित डीसी असेंबली लाइन से आते हैं।

600A लिक्विड गन को साफ बेंच पर असेंबल किया जाता है, और कूलेंट को उस स्टेशन पर सील कर दिया जाता है।

बसबार और हार्नेस टॉर्क-नियंत्रित हैं; शीतलक लूप का दबाव-परीक्षण किया जाता है।

FANUC रोबोट मॉड्यूल प्लेसमेंट को संभालते हैं।

यूनिट फ़र्मवेयर से भरी हुई है, और OCPP प्रोफ़ाइल आपके बैकएंड के लिए सेट है।

दो दिन के बर्न-इन और 14-पॉइंट चेक के बाद ही कैबिनेट में खराबी आती है।

शीघ्र अपनाने वाला या तेजी से अनुयायी: आप कौन हैं?

यदि आप एक दशक से निर्माण कर रहे हैं तो एएफ-डीसी-600 खरीदें: गलियारे, ट्रक बेड़े, या एक राष्ट्रीय नेटवर्क जो 600ए तरल इंटरफेस पर मानकीकृत होगा। आईईसी की सिफारिशें लागू होने पर प्रारंभिक-मानक हार्डवेयर को रेट्रोफिट की आवश्यकता नहीं होगी, और कॉरिडोर नेटवर्क जो जल्दी प्रतिबद्ध होते हैं, मुख्यधारा की मांग आने से पहले कनेक्टर आपूर्ति में लॉक भी कर देते हैं।

जब आपके सत्र अधिकतर 250A-श्रेणी के हों तो इसे छोड़ दें: 600kW पूल और 600A गन की लागत नौकरी की ज़रूरतों से अधिक है, और 240kW या 360kW स्टैक समान राजस्व अर्जित करता है। जब ग्रिड कनेक्शन 600kW को बनाए नहीं रख सकता तो इसे भी छोड़ दें, क्योंकि स्टैक अपनी रेटिंग से नीचे निष्क्रिय रहेगा।

यदि आप तेज़-फ़ॉलोअर प्रकार के हैं, तो अंतिम IEC दस्तावेज़ों की प्रतीक्षा करना रक्षात्मक है - लेकिन AF-DC-600 पहले से ही प्रस्तावित ज्यामिति AMPPAL को शिप करता है, इसलिए प्रतीक्षा मुख्य रूप से कागज़ खरीदती है, हार्डवेयर परिवर्तन नहीं।

मानक में आवाज के साथ एक आपूर्तिकर्ता का चयन करना

AMPPAL ने अप्रैल 2025 में कैंटन फेयर में लिक्विड-कूल्ड इंटरफ़ेस प्रस्ताव प्रस्तुत किया और वैश्विक लिक्विड-कूलिंग मानक वार्तालाप में मुख्य योगदानकर्ता है।

सऊदी अरब में NEOM की हरित हाइड्रोजन परियोजना ने इसी उत्पादन लाइन से 500 लिक्विड-कूल्ड इकाइयाँ लीं।

स्टॉक बिल्ड 15-20 कार्य दिवसों में संयंत्र छोड़ देता है, और न्यूनतम ऑर्डर एक स्टैक है।

AMPPAL के अपने नेटवर्क में 200+ स्टेशन इंजीनियरिंग टीम को कनेक्टर घिसाव पर फ़ील्ड डेटा देते हैं।

EXW, FOB Ningbo या CIF मूल्य निर्धारण एक नामित इंजीनियर के साथ होता है जो कमीशनिंग के माध्यम से रहता है।

S2-क्लास शिपिंग: क्रेट, बोल्ट और दस्तावेज़

AF-DC-600 कैबिनेट 1850 x 1850 x 1000 मिमी पर एक प्रबलित प्लाईवुड टोकरे में जहाज, फोम-लाइन वाले, शीतलक-सीलबंद बॉक्स में प्रत्येक 600A तरल टर्मिनल के साथ।

प्रति 40-फुट कंटेनर में दो टर्मिनल लोड वाला एक स्टैक; टोकरा फर्श की रेलिंग से जुड़ता है और प्रति सेट कुल वजन 1400-1600 किलोग्राम होता है।

निर्यात बंडल में EXW, FOB Ningbo या CIF शर्तों पर वाणिज्यिक चालान, पैकिंग सूची, B/L, मूल प्रमाण पत्र और प्रति-बैच परीक्षण रिपोर्ट होती है; निंगबो से रॉटरडैम तक समुद्री माल ढुलाई 32-38 दिनों तक चलती है, और तत्काल एकल इकाइयों के लिए हवाई माल ढुलाई एक विकल्प है।

लगभग 600A उपकरण निर्मित दो-वर्षीय कवर

वारंटी कैबिनेट, टर्मिनल, मॉड्यूल और कूलेंट सर्किट पर 2 साल तक चलती है, जिसमें विकसित मानक के खिलाफ इंटरफ़ेस-ज्यामिति पुन: सत्यापन शामिल है।

कूलेंट रीफिल किट और अतिरिक्त लिक्विड गन 3-5 कार्य दिवसों के भीतर भेज दिए जाते हैं।

त्रैमासिक रिमोट जांच से शीतलक तापमान रुझान और कनेक्टर चक्र गणना पर नजर रखी जाती है।

छह महीने की निरीक्षण शीट - शीतलक स्तर, क्लैंप, बंदूक की टूट-फूट - पांच भाषाओं में आपूर्ति की जाती है।

एक समर्पित व्हाट्सएप लाइन आपको फाइल पर आपके सीरियल नंबर के साथ, बिक्री के बाद के इंजीनियर से जोड़ती है।

हाई-करंट स्टैक का संचालन: गलत बनाम सही

गलत: यह मान लेना कि किसी अन्य ब्रांड का कोई भी 600A कनेक्टर AF-DC-600 गन के साथ जुड़ता है। दाएं: मिलान किए गए AMPPAL कनेक्टर का उपयोग करें; हैंडशेक और कूलेंट फिटिंग प्रस्तावित मानक का पालन करते हैं, मालिकाना शॉर्टकट का नहीं।

ग़लत: 400A-रेटेड ग्रिड फ़ीड पर स्टैक को पूर्ण 600kW पर चलाना। दाएं: कनेक्शन से मिलान करने के लिए एचएमआई में इनपुट सीमा निर्धारित करें; अनुसूचक इसका सम्मान करता है।

ग़लत: लिक्विड गन को एयर गन की तरह समझना और उसे कस कर लपेटना। दाएं: इसे डॉक हुक पर लटकाएं; तंग कुंडलियाँ शीतलक नली को मोड़ देती हैं।

गलत: कनेक्टर चक्र लॉगिंग को छोड़ना। दाएं: प्रति-टर्मिनल चक्र गणना की त्रैमासिक समीक्षा करें; यह लगभग 10% सटीकता के भीतर बंदूक प्रतिस्थापन की भविष्यवाणी करता है।

गलत: साइट पर ओसीपीपी संस्करण की जांच किए बिना फर्मवेयर अपडेट करना। दाएं: पहले बैकएंड प्रोफ़ाइल का मिलान करें; स्टैक 1.6 और 2.0 का समर्थन करता है लेकिन वे कॉन्फ़िगरेशन में स्विच करते हैं।

प्रारंभिक 600 किलोवाट तैनाती से आवाजें

एक तुर्की मोटरवे ऑपरेटर ने सितंबर 2025 में एक ट्रायल कॉरिडोर पर एक AF-DC-600 स्थापित किया। उनके इंजीनियरिंग मैनेजर ने कहा कि आईईसी-संरेखित कनेक्टर निर्णायक कारक था, क्योंकि पहले के 350 किलोवाट परीक्षण में एक मालिकाना प्लग का उपयोग किया गया था जिसने उन्हें फँसा दिया था। शिकायत: कमीशनिंग में 480kW S2 की तुलना में एक सप्ताह अधिक समय लगा क्योंकि ग्रिड ऑपरेटर अतिरिक्त सुरक्षा अध्ययन चाहता था। वे अब विपरीत दिशा के लिए दूसरी इकाई की योजना बना रहे हैं।

इलेक्ट्रिक सेमी चार्ज करने वाला एक नॉर्वेजियन डिपो तीन ट्रकों के दोपहर के भोजन के समय चार्जिंग के लिए स्टैक का उपयोग करता है। फोर-लेन शेड्यूलर बैलेंस ने निर्दिष्ट के अनुसार काम किया, और ट्रक लगभग 40 मिनट में 20% से 80% चार्ज की स्थिति में आ गए; साइट प्रबंधक ने नोट किया कि सीलबंद कूलेंट लूप को छह महीने में एक स्तर की जांच की आवश्यकता है, न कि साप्ताहिक जल टॉप-अप की जिसकी उन्हें उम्मीद थी।

कजाकिस्तान के एक कॉरिडोर डेवलपर ने कैंटन फेयर बैठक के ठीक बाद दो इकाइयाँ खरीदीं, जहाँ AMPPAL ने प्रस्ताव प्रस्तुत किया था। उनके सीईओ ने कहा कि मानक योगदानकर्ता से खरीदारी किसी अनुयायी से खरीदने की तुलना में अधिक सुरक्षित महसूस हुई, और उन्होंने पहली शिपमेंट से पहले तीसरी इकाई का ऑर्डर दिया।

मानक अक्सर पूछे जाने वाले प्रश्न: आठ सीधे उत्तर

प्रश्न: कैंटन फेयर में AMPPAL ने वास्तव में क्या प्रस्ताव रखा था?

ए: एक लिक्विड-कूल्ड चार्जिंग इंटरफ़ेस मानक जो कनेक्टर ज्यामिति, कूलेंट फिटिंग और हैंडशेक प्रोटोकॉल को कवर करता है; आईईसी विशेषज्ञों ने प्रस्ताव में रुचि दिखाई।

प्रश्न: क्या एएफ-डीसी-600 आज की कारों के साथ काम करता है?

उत्तर: हाँ, प्रत्येक टर्मिनल CCS1, CCS2, GB/T, CHAdeMO और NACS का समर्थन करता है, इसलिए आज का बेड़ा सामान्य रूप से चार्ज करता है।

प्रश्न: आईईसी मानक को अंतिम रूप दिए जाने पर क्या परिवर्तन होता है?

उत्तर: संभावित फर्मवेयर और परीक्षण अपडेट; प्रस्तावित हार्डवेयर ज्यामिति AMPPAL पहले से ही उत्पाद में है, इसलिए भौतिक कनेक्टर नहीं बदलता है।

प्रश्न: क्या एक स्टैक एक साथ चार कारों को सेवा प्रदान कर सकता है?

उत्तर: हां, 600kW पूल 8 टर्मिनलों में विभाजित है, जिसमें 600A लिक्विड लेन को प्राथमिकता दी गई है।

प्रश्न: ग्रिड से इंस्टॉलेशन की क्या आवश्यकता है?

ए: AC380V±15% तीन-चरण; पूर्ण आउटपुट प्रति चरण लगभग 910A खींचता है, इसलिए अधिकांश साइटें ट्रांसफार्मर की योजना बनाती हैं।

प्रश्न: क्या टक्कर में शीतलक सुरक्षित है?

ए: प्रयुक्त मात्रा में द्रव ढांकता हुआ और गैर विषैला होता है, और लूप को सील कर दिया जाता है और दबाव-परीक्षण किया जाता है।

प्रश्न: हम कितनी जल्दी डिलीवरी ले सकते हैं?

उत्तर: जमा राशि के लगभग तीन से चार सप्ताह (15-20 कार्य दिवस) बाद स्टॉक निर्माण के लिए भूमि उपलब्ध होती है।

प्रश्न: क्या वारंटी भविष्य के मानक अपडेट को कवर करती है?

उ: फ़र्मवेयर अपडेट 2 वर्षों के लिए निःशुल्क हैं, और हार्डवेयर ज्यामिति पहले से ही प्रस्तावित मानक से मेल खाती है।
