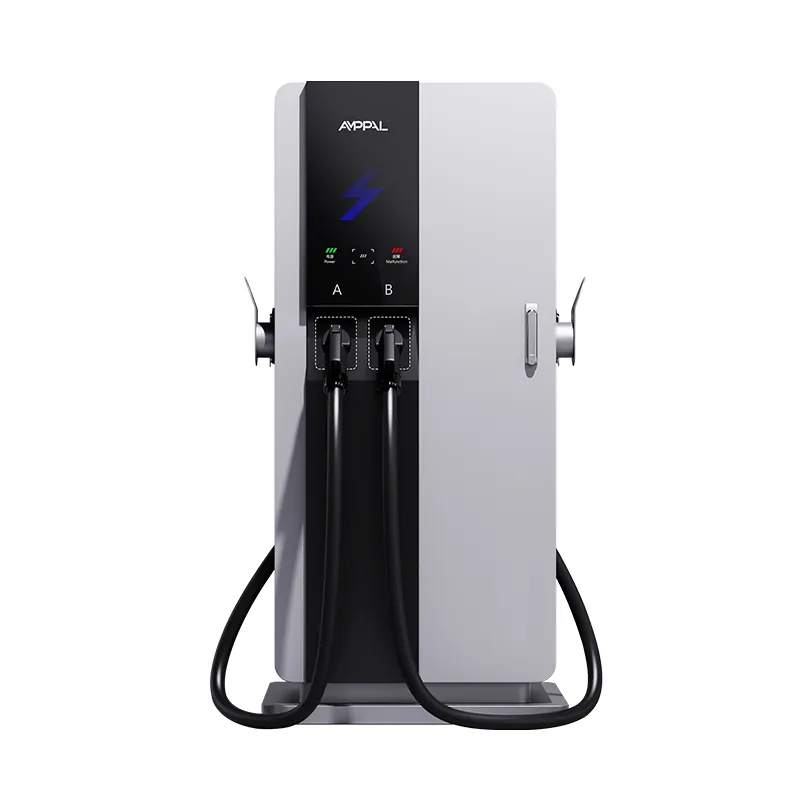

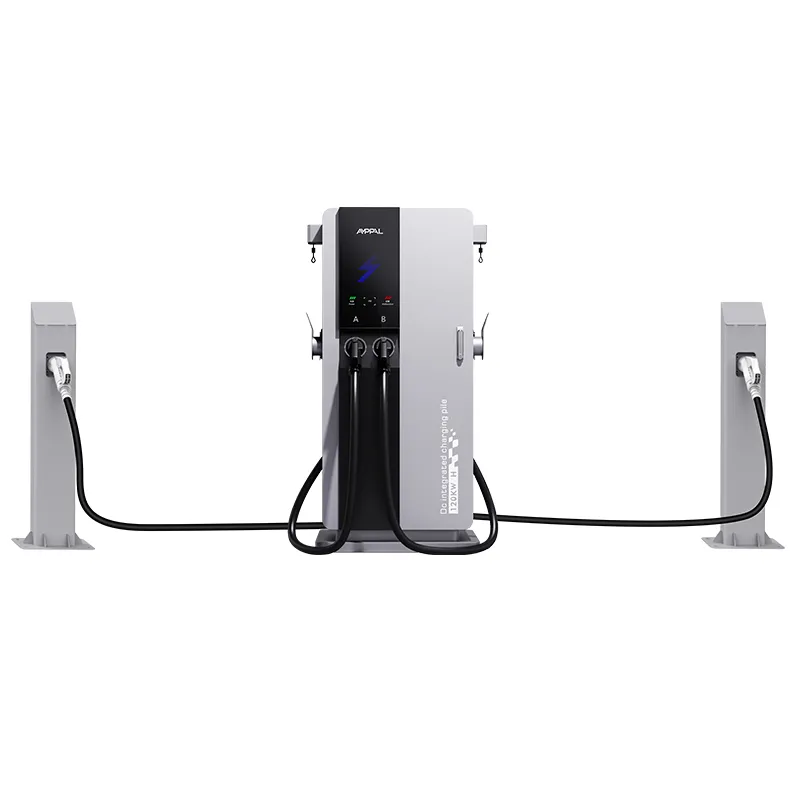

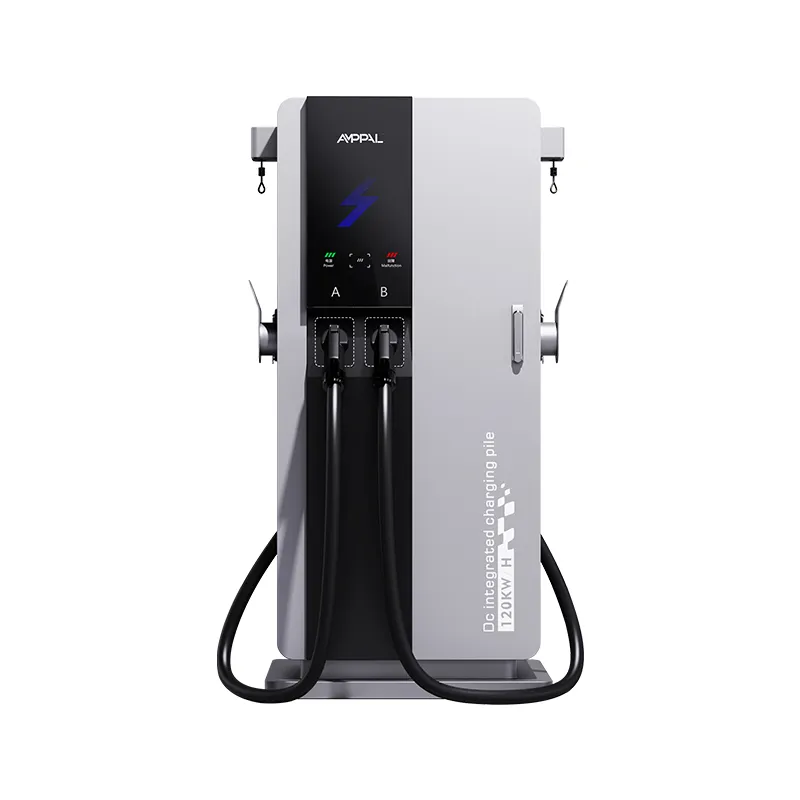

फ़्लीट चार्जिंग के लिए 60kW इंटेलिजेंट इंटीग्रेटेड DC EV चार्जर

750 × 550 मिमी: 60 किलोवाट एकीकृत चार्जर के पीछे की पदचिह्न कहानी

अधिकांश तेज़ चार्जर खुली भूमि के लिए डिज़ाइन किए गए हैं; इसे कार पार्क के किनारे छोड़ी गई जगह के लिए डिज़ाइन किया गया था। AF-DC-60-Y-B-O-3/4/5-H एक एकीकृत 60kW DC इकाई है जो 750 × 550 मिमी बेस पर 1700 मिमी ऊंची है - एक पारंपरिक कैबिनेट के फर्श क्षेत्र का लगभग एक तिहाई। यह अंतर तय करता है कि कोई साइट फास्ट चार्जिंग की मेजबानी कर सकती है या नहीं, क्योंकि भूमि वह लाइन आइटम है जिसे कोई भी बजट में नहीं रखता है।

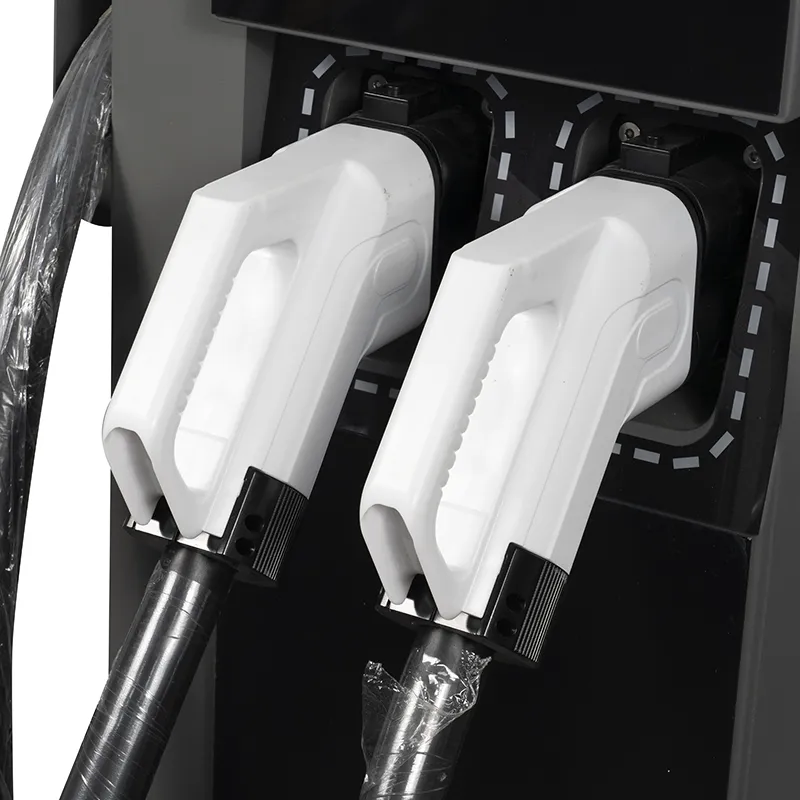

यह एक छोटे प्रबलित कंक्रीट पैड पर स्थापित है, जो सिविल कार्य को एक सप्ताह की परियोजना के बजाय एक दिन का काम बनाता है। 7-इंच की टच स्क्रीन HMI को संभालती है, और संलग्नक CCS1, CCS2, CHAdeMO, GB/T और NACS को सपोर्ट करता है, इसलिए एक मॉडल अधिकांश आयात बाजारों में काम करता है।

स्लिम बॉडी की भी एक लागत होती है: बड़े आकार के घटकों के लिए कम जगह होती है, यही कारण है कि 3-सीरीज़ को पावर रेंज के शीर्ष के बजाय 60kW के लिए बनाया गया है।

जब कैबिनेट सिकुड़ती है तो आपको क्या मिलता है?

0.41 वर्ग मीटर का आधार: 750 × 550 मिमी एक दुकान के दरवाजे, एक पंप द्वीप, या एक संकीर्ण पार्किंग बे के बगल में फिट बैठता है।

एक छोटा स्लैब और कम कंक्रीट: मैनुअल से मानक प्रबलित पैड एक पूर्ण उपकरण प्लिंथ की जगह लेता है।

1700 मिमी की ऊंचाई अधिकांश ड्राइवरों के लिए टच स्क्रीन और कनेक्टर को आरामदायक पहुंच पर रखती है।

प्रति यूनिट एक पैड का मतलब है कि आप सिविल कार्यों को दोबारा किए बिना, मांग बढ़ने पर एक-एक करके स्टॉल जोड़ सकते हैं।

पतला शरीर केबल प्रबंधन, बोलार्ड और प्रतीक्षा लेन के लिए एक ही खाड़ी में जगह छोड़ता है।

AC380V±15% इनपुट ग्रामीण ग्रिड को सहन करता है जहां वोल्टेज में कमी और बहाव आम है।

तकनीकी निर्देश

AF-DC-60-Y-B-O-3/4/5-H का फ़ैक्टरी विनिर्देश बिल्कुल वैसा ही है जैसा भेजा गया था।

तंग स्थान जहां यह 60 किलोवाट इकाई फिट बैठती है और पूर्ण आकार की इकाइयां फिट नहीं होती हैं

सुविधा-स्टोर फ्रंट: इकाई दरवाजे के पास बैठती है, जो पार्किंग की जगह के बिना, टिल से दिखाई देती है।

20 बे के नीचे छोटी कार पार्क: एक या दो इकाइयाँ ट्रांसफार्मर अपग्रेड के बिना मौजूदा 380V फ़ीड की मांग को पूरा करती हैं।

गैस-स्टेशन कोने: पतला टॉवर पंप द्वीप और सीमा बाड़ के बीच फिट बैठता है।

होटल साइड लॉट: एक इकाई एक ही पैड से रात भर के मेहमानों और दिन के आगंतुकों को सेवा प्रदान करती है।

कार्यशालाएँ और छोटे डिपो: 60 किलोवाट का टावर कार्यस्थलों के बीच, घर के अंदर या छतरी के नीचे बेड़े को चार्ज करता है।

1.7-मीटर टावर से 60 किलोवाट कैसे प्रवाहित होती है

बिजली AC380V तीन-चरण में प्रवेश करती है, इसे सुधारा जाता है और 200-1000VDC में परिवर्तित किया जाता है, और वाहन जिस भी कनेक्टर की अपेक्षा करता है, उसके माध्यम से बाहर निकलता है। टॉवर लेआउट पावर मॉड्यूल को नीचे रखता है, नियंत्रक को मध्य ऊंचाई पर रखता है, और 7 इंच की टच स्क्रीन को आंखों के स्तर पर रखता है, जो गुरुत्वाकर्षण के केंद्र को नीचे रखता है और इंटरफ़ेस को सुविधाजनक रखता है।

साइड इनटेक के माध्यम से हवा को ठंडा करने के लिए मजबूर किया जाता है। टावर की ऊंचाई हवा के प्रवाह को एक लंबा ऊर्ध्वाधर मार्ग देती है जो गर्मी को मॉड्यूल से दूर खींचती है, और पंखे भार के साथ रैंप करते हैं, इसलिए निष्क्रिय अवधि शांत रहती है। दुकान के सामने एक छोटी सी जगह, जो सुनने में जितनी लगती है उससे कहीं अधिक मायने रखती है, क्योंकि ड्राइवर और कर्मचारी यूनिट के कुछ मीटर के भीतर पूरा सत्र बिताते हैं।

OCPP 1.6/2.0 रिपोर्टिंग, रिमोट डायग्नोस्टिक्स और फर्मवेयर अपडेट ईथरनेट, वाईफाई या 4जी पर चलते हैं - हमारी बड़ी इकाइयों के समान बैकएंड एकीकरण। कॉम्पैक्ट बॉडी के साथ जो परिवर्तन होता है वह पूरी तरह से भौतिक होता है: कम भूमि, कम कंक्रीट, साइट पर कम व्यवधान।

ऐसे कैबिनेट की गुणवत्ता की जांच जिसमें समझौते की कोई गुंजाइश नहीं है

संपूर्ण इकाई पर सीई और टीयूवी प्रकार का अनुमोदन; निर्यात फ़ाइलों के लिए यूएल और सीबी रिपोर्ट उपलब्ध हैं।

बाड़े पर 96-घंटे का नमक-स्प्रे, जो मायने रखता है क्योंकि कॉम्पैक्ट इकाइयाँ अक्सर सड़क के किनारे के करीब बैठती हैं।

मॉड्यूल माउंटिंग पर कंपन परीक्षण, ताकि डिलीवरी और रफ-साइट हैंडलिंग आंतरिक जोड़ों को ढीला न करे।

सीरियल नंबर से बंधे लॉग के साथ 48 घंटे का फुल-लोड बर्न-इन।

टच स्क्रीन को सीधी धूप में और दस्ताने पहने हाथों से पठनीयता के लिए सत्यापित किया गया है।

मॉड्यूल को -30°C से +55°C तक रेट किया गया है; पूरी इकाई -25°C से +50°C तक निर्दिष्ट है।

डीसी लाइन पर कॉम्पैक्ट 3-सीरीज़ को असेंबल करना

चरण 1. पतला घेरा स्टील से लेजर-कट और FANUC लाइनों पर रोबोट-वेल्डेड है।

चरण 2. TRUMPF प्रेस ब्रेक शरीर को मोड़ें; पाउडर कोटिंग और इलाज का पालन करें।

चरण 3. बेस प्लेट, मॉड्यूल रैक और केबल ग्रंथियां डीसी लाइन पर फिट की जाती हैं।

चरण 4. 380V इनपुट सेक्शन और सर्ज प्रोटेक्शन को टॉर्क नियंत्रण के साथ जोड़ा गया है।

चरण 5. रेक्टिफायर मॉड्यूल स्थापित किए जाते हैं, फिर 7-इंच एचएमआई और स्टेशन नियंत्रक।

चरण 6. प्रत्येक इकाई का 60 किलोवाट पर लोड-परीक्षण किया जाता है और प्रति इकाई दक्षता दर्ज की जाती है।

चरण 7. अलग-अलग भार पर 48 घंटे का बर्न-इन चक्र सत्र।

चरण 8. अंतिम निरीक्षण और क्रेटिंग; संयंत्र ने 2024 तक दस लाख से अधिक इकाइयां भेजीं।

क्या कॉम्पैक्ट 60kW यूनिट आपके लॉट के लिए सही है? पहले इसे पढ़ें

जब साइट शारीरिक रूप से तंग हो या जब आप छोटी शुरुआत करना चाहते हों और स्टाल दर स्टाल आगे बढ़ना चाहते हों तो 3-सीरीज़ चुनें। 750 × 550 मिमी बेस और सिंगल-पैड इंस्टालेशन सिविल लागत को कम रखता है, और 60kW अभी भी अधिकांश यात्री ईवी के लिए एक घंटे से कम समय में उपयोगी चार्ज प्रदान करता है।

यदि आपके पास पहले से ही पर्याप्त जगह है और 150 किलोवाट से अधिक सत्र की योजना बनाते हैं तो इसे छोड़ दें; एक बड़ा कैबिनेट आपको समान पैड कार्य के लिए अधिक जगह देता है। यदि आपकी साइट AC380V की आपूर्ति नहीं कर सकती है तो इसे छोड़ दें, क्योंकि यह इकाई उस इनपुट वर्ग के लिए तय है।

दो-गन लेआउट के लिए आप आमतौर पर दो टावरों को एक साथ स्थापित करेंगे, जो पैड के काम को दोगुना कर देता है। ऑर्डर देने से पहले उसे सिंगल ट्विन-गन कैबिनेट के मुकाबले तौलें।

एक और ईमानदारी नोट: 60 किलोवाट एक अच्छा वर्कहॉर्स है लेकिन हेडलाइन नंबर नहीं है। यदि आपकी मार्केटिंग पड़ोस में सबसे बड़ी वाट क्षमता पर निर्भर करती है, तो एक कॉम्पैक्ट 60 किलोवाट आपको वह डींगें हांकने का अधिकार नहीं देगा - यह आपको एक ऐसा स्टेशन देता है जो वास्तव में फिट बैठता है।

डीलर छोटी साइटों के लिए AMPPAL की कॉम्पैक्ट श्रृंखला क्यों चुनते हैं

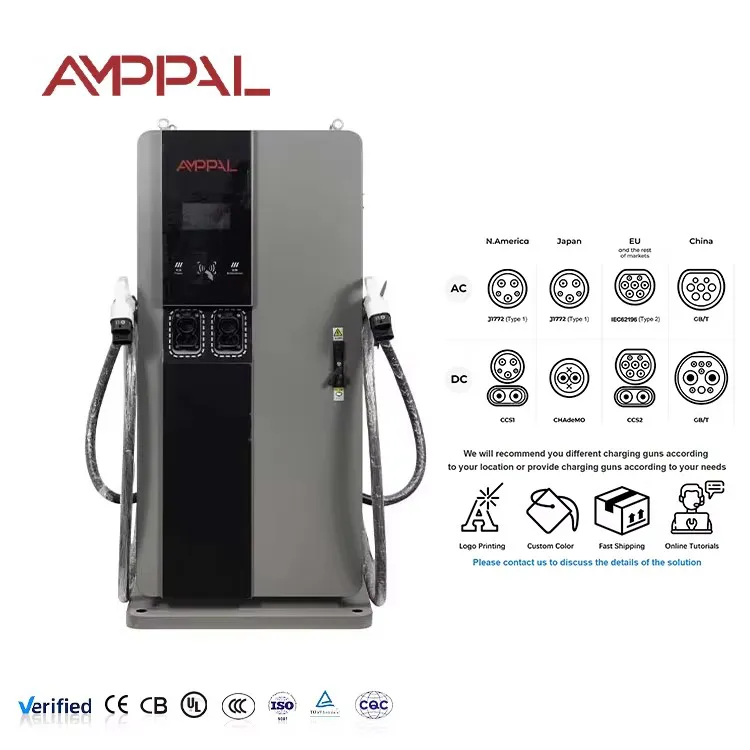

एक SKU CCS1, CCS2, CHAdeMO, GB/T और NACS को कवर करता है, इसलिए एक डीलर कई बाजारों के लिए एक मॉडल स्टॉक करता है।

अनुमोदन प्राप्त करने के बाद 15-20 कार्य दिवसों में डिलीवरी; एक कंटेनर से MOQ.

कैबिनेट और टच-स्क्रीन स्टार्ट-अप स्क्रीन पर OEM/ODM ब्रांडिंग, आपके डीलर का नाम डोर प्लेट पर मुद्रित होता है।

सीई, टीयूवी, यूएल और सीबी प्रमाणपत्र कोटेशन पैकेज में शामिल हैं।

एक ऐसे कारखाने से समर्थन जो स्वयं 200+ स्टेशनों का संचालन करता है, इसलिए उत्तर वास्तविक साइटों पर आधारित हैं।

संकीर्ण बॉडी मानक कंटेनर दरों पर जहाज बनाती है, जो छोटे ऑर्डर के लिए उतरने की लागत को अनुमानित रखती है।

कॉम्पैक्ट यूनिट के लिए क्रेट आयाम और कंटेनर गणना

1700 मिमी का टॉवर लगभग 1850 × 750 × 700 मिमी के स्टील-फ़्रेम वाले टोकरे में सीधा खड़ा होता है, जिसमें कांटा जेब और दो उठाने वाले लग्स होते हैं। कनेक्टर, केबल और अतिरिक्त फ़्यूज़ टोकरे के अंदर एक गद्देदार सहायक बॉक्स में यात्रा करते हैं।

क्योंकि इकाई संकीर्ण है, दो टोकरे कई विन्यासों में 40 फीट ऊंचे-घन कंटेनर की चौड़ाई साझा कर सकते हैं; लोडिंग योजना कोटेशन के साथ भेजी जाती है ताकि गिनती आपके ऑर्डर के लिए सटीक हो। पहले परीक्षण आदेश के लिए, एक एकल टोकरा विशेष हैंडलिंग के बिना एलसीएल माल ढुलाई के रूप में यात्रा करता है।

गंतव्य के लिए शर्तें एफओबी निंगबो या सीआईएफ हैं। चालान, पैकिंग सूची, लदान बिल, मूल प्रमाण पत्र और परीक्षण रिपोर्ट लोडिंग के 3 कार्य दिवसों के भीतर जारी किए जाते हैं।

कॉम्पैक्ट इंस्टालेशन के लिए बिक्री के बाद

मॉड्यूल, एचएमआई और पावर स्टेज को कवर करने वाली 2 साल की मानक वारंटी।

अतिरिक्त मॉड्यूल और टच स्क्रीन 5 कार्य दिवसों के भीतर क्रॉस-शिप किए जाएंगे।

दोषों और फ़र्मवेयर अद्यतनों के लिए OCPP पर दूरस्थ निदान।

छोटी साइटों पर कंक्रीट पैड और ग्राउंडिंग के लिए स्थापना मार्गदर्शन।

ऊर्ध्वाधर वायु प्रवाह पथ के लिए फ़िल्टर सफाई शेड्यूल।

कॉम्पैक्ट चार्जर के साथ सामान्य इंस्टालेशन गलतियाँ

गलत: मैनुअल में पैड ड्राइंग से छोटा स्लैब डालना। दाएं: इंस्टाल गाइड में दिखाए गए सुदृढीकरण और एंकर पैटर्न का पालन करें।

गलत: टावर को बिना किसी रियर क्लीयरेंस के एक कोने में दबा देना। दाएं: दरवाजे तक पहुंच के लिए मैनुअल में निर्दिष्ट सेवा स्थान छोड़ दें।

गलत: केबल ग्रंथि प्रविष्टि को तैयार ग्रेड के नीचे दबाना। दाएँ: नाली को चिह्नित स्थान पर पैड के अंदर ऊपर लाएँ।

गलत: मान लिया जाए कि एक 60kW इकाई 30-बे लॉट को कवर करती है। दाएं: यथार्थवादी मांग और मार्जिन के साथ प्रति 4-6 स्टॉल पर एक यूनिट की योजना बनाएं।

ग़लत: यूनिट को इस तरह माउंट करना कि टच स्क्रीन बिना किसी कवर के दोपहर की धूप का सामना करे। दाएं: एचएमआई को पढ़ने योग्य और ठंडा बनाए रखने के लिए इसे सीधी चमक से दूर रखें।

एक वर्ष के बाद छोटी साइट के मालिक क्या कहते हैं

हो ची मिन्ह सिटी, वियतनाम में एक सुविधा-स्टोर के मालिक ने 2025 में दुकान के सामने एक इकाई लगाई। स्लैब को एक ही सुबह में डाला गया था, और स्टोर फुट ट्रैफ़िक बिजली की लागत को कवर करता है; शिकायत यह है कि टच स्क्रीन उष्णकटिबंधीय हवा में धूल जमा करती है, इसलिए वे इसे साप्ताहिक रूप से सूखे कपड़े से पोंछते हैं।

केन्या के नैरोबी में एक छोटा होटल मेहमानों के लिए दो इकाइयाँ और मालिक की डिलीवरी वैन चलाता है। 1700 मिमी की ऊंचाई आसानी से छतरी के नीचे फिट बैठती है, और संकीर्ण आधार पार्किंग बे को प्रयोग करने योग्य बनाता है; प्रबंधक चाहता है कि चार्जर होटल के स्वयं के डैशबोर्ड में रिपोर्ट किया जाए, जिसे OCPP अब एक तृतीय-पक्ष प्लेटफ़ॉर्म के माध्यम से संभालता है।

बाली, इंडोनेशिया में एक रेस्तरां समूह ने 2025 में कार पार्क प्रवेश के बगल में एक इकाई जोड़ी। पैड की लागत एक महीने की वैलेट पार्किंग शुल्क से कम है, और टच स्क्रीन दोपहर के भोजन के मेनू को दिखाती है; एकमात्र समस्या खाड़ी के सुदूर किनारे पर खड़ी बड़ी एसयूवी के लिए केबल की लंबाई है।

अक्सर पूछे जाने वाले प्रश्न: सीमित स्थान के लिए कॉम्पैक्ट 60kW चार्जर

प्रश्न: इकाई को कितनी जमीन की आवश्यकता है?

ए: 750 × 550 मिमी बेस प्लस मैनुअल में क्लीयरेंस; कंक्रीट पैड आमतौर पर लगभग एक मीटर वर्ग का होता है।

प्रश्न: क्या यह एनएसीएस का समर्थन करता है?

उत्तर: हां, NACS CCS1, CCS2, CHAdeMO और GB/T के साथ पांच कनेक्टर विकल्पों में से एक है।

प्रश्न: क्या यह ट्रक को चार्ज कर सकता है?

उत्तर: मुख्य रूप से यात्री ईवी और वैन; भारी ट्रकों के लिए आप एक उच्च-शक्ति वाला मॉडल चाहेंगे।

प्रश्न: इसे किस इनपुट की आवश्यकता है?

ए: AC380V±15% तीन-चरण; यह वाहन के लिए 200-1000VDC में परिवर्तित होता है।

प्रश्न: क्या ट्रांसफार्मर की आवश्यकता है?

उत्तर: केवल तभी जब आपकी साइट में 380V फ़ीड का अभाव हो; 380V बाज़ारों में अधिकांश छोटी व्यावसायिक साइटें सीधे जुड़ती हैं।

प्रश्न: इंस्टालेशन में कितना समय लगता है?

उत्तर: पैड, एंकर, नाली और प्लेसमेंट - अधिकांश साइटें दो दिनों के भीतर चार्ज कर रही हैं।

प्रश्न: वारंटी क्या है?

ए: टच स्क्रीन सहित पूरी यूनिट पर 2 साल का मानक।

प्रश्न: क्या दो इकाइयाँ एक ब्रेकर साझा कर सकती हैं?

उत्तर: वे इस राशि के लिए एक फीडर का आकार साझा कर सकते हैं, लेकिन प्रत्येक इकाई को अभी भी अपने स्वयं के सुरक्षात्मक उपकरण की आवश्यकता होती है।

प्रश्न: क्या टावर को छतरी या आश्रय की आवश्यकता है?

उत्तर: नहीं, यह IP54 है और बाहरी उपयोग के लिए डिज़ाइन किया गया है; छत्र चालक के आराम के लिए है, मशीन के लिए नहीं।
